这套三维结构围绕一种低阻飞翼式载人飞行器展开,整机没有传统独立平尾与垂尾,升力面与机身沿横向高度融合,前部为乘员及操控区域,中部布置动力、能源与承力骨架,两侧大面积翼面同时承担升力生成、设备安装和姿态控制作用。该类构型适合用于轻型电动航空验证、低空短途通勤概念设计、新能源飞行器教学演示以及复合翼布局方案比选。

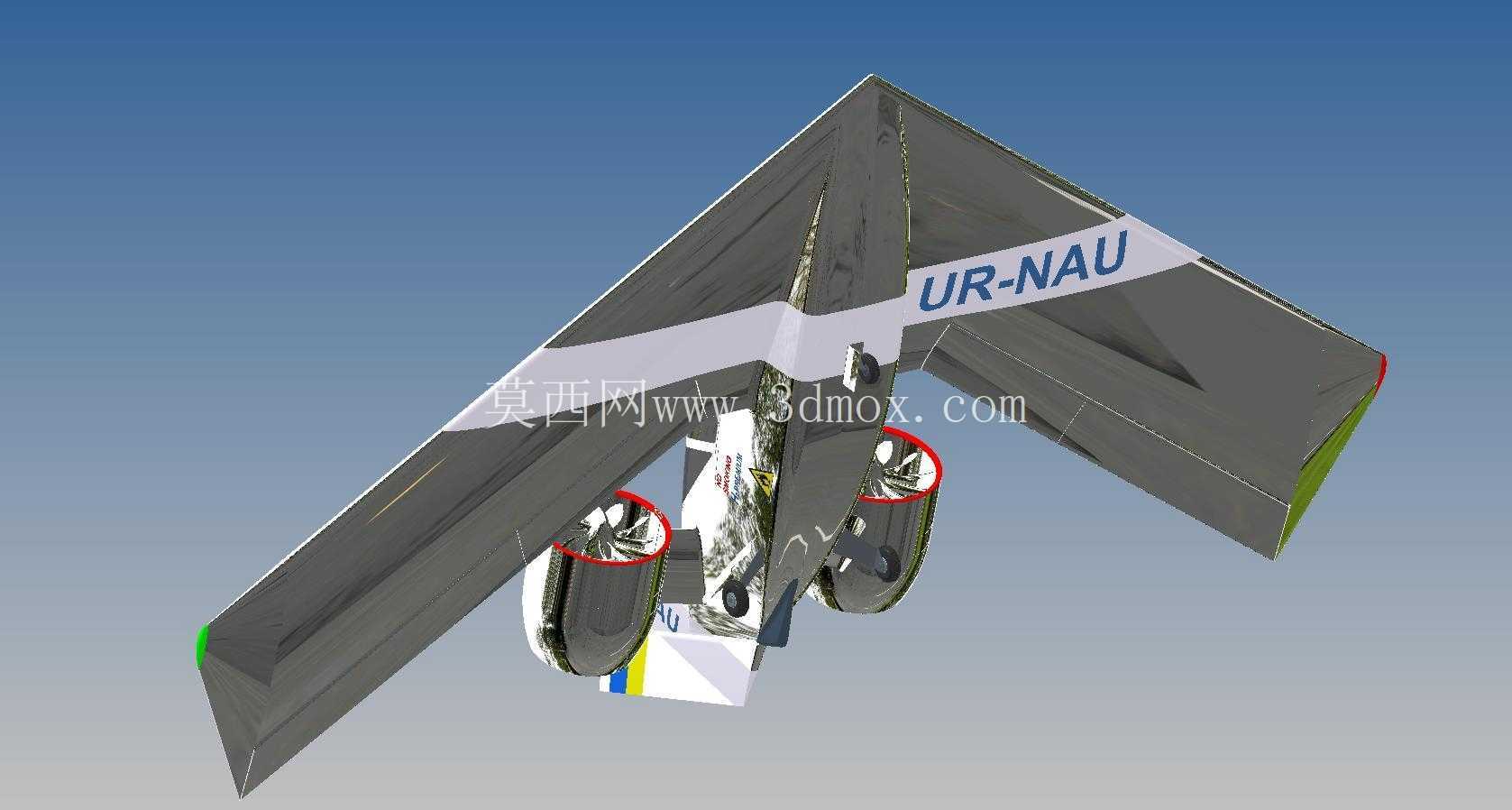

从实际用途看,模型重点表达的是双发电推进系统与飞翼机体之间的集成关系。机身两侧靠后位置布置大直径涵道风扇单元,动力短舱通过支架与主承力结构连接,短舱外形兼顾进气导流、风扇包容和维护拆装。涵道方案相比裸露螺旋桨,在地面人员接近、翼面干扰和噪声控制方面更有优势;风扇外圈形成明确防护边界,也便于在三维装配中检查桨叶与舱壁、支架、机翼后缘之间的安全间隙。
结构设计上,翼身融合体是核心。中央机体截面较厚,向前收窄形成机头,向后过渡到尾撑和尾翼标识区域;左右翼面沿大后掠角度展开,翼尖上反形成类似V形稳定面的效果,用于补充方向稳定与滚转耦合控制。由于飞翼构型天然缺少常规尾翼力矩臂,操控面布置需要更依赖翼后缘多段控制面协同,模型中宽大的后缘区域为升降、副翼及阻力舵功能预留了结构空间。工程建模时,翼面骨架、蒙皮分区、控制面铰链线和内部走线槽应同步考虑,否则后期很容易出现作动器无处安装、维护口盖与梁肋冲突的问题。
动力系统采用两台轴流式电推进单元,单机功率等级对应轻型载人验证机的分布式推进需求。电机、风扇、涵道壁和安装节被分别建出,能够直观检查动力短舱相对于机翼后缘的位置。双发并列布置不仅提供推力冗余,也使两侧推力差可参与偏航控制;在飞翼机型中,这种推力矢量或差动推力思路能够弥补垂尾面积不足带来的方向控制压力。短舱支架需要把推力、扭矩和振动载荷传回中央翼盒,因此安装点不能只按外观贴合处理,应在内部对应主肋或加强框位置设置连接座。

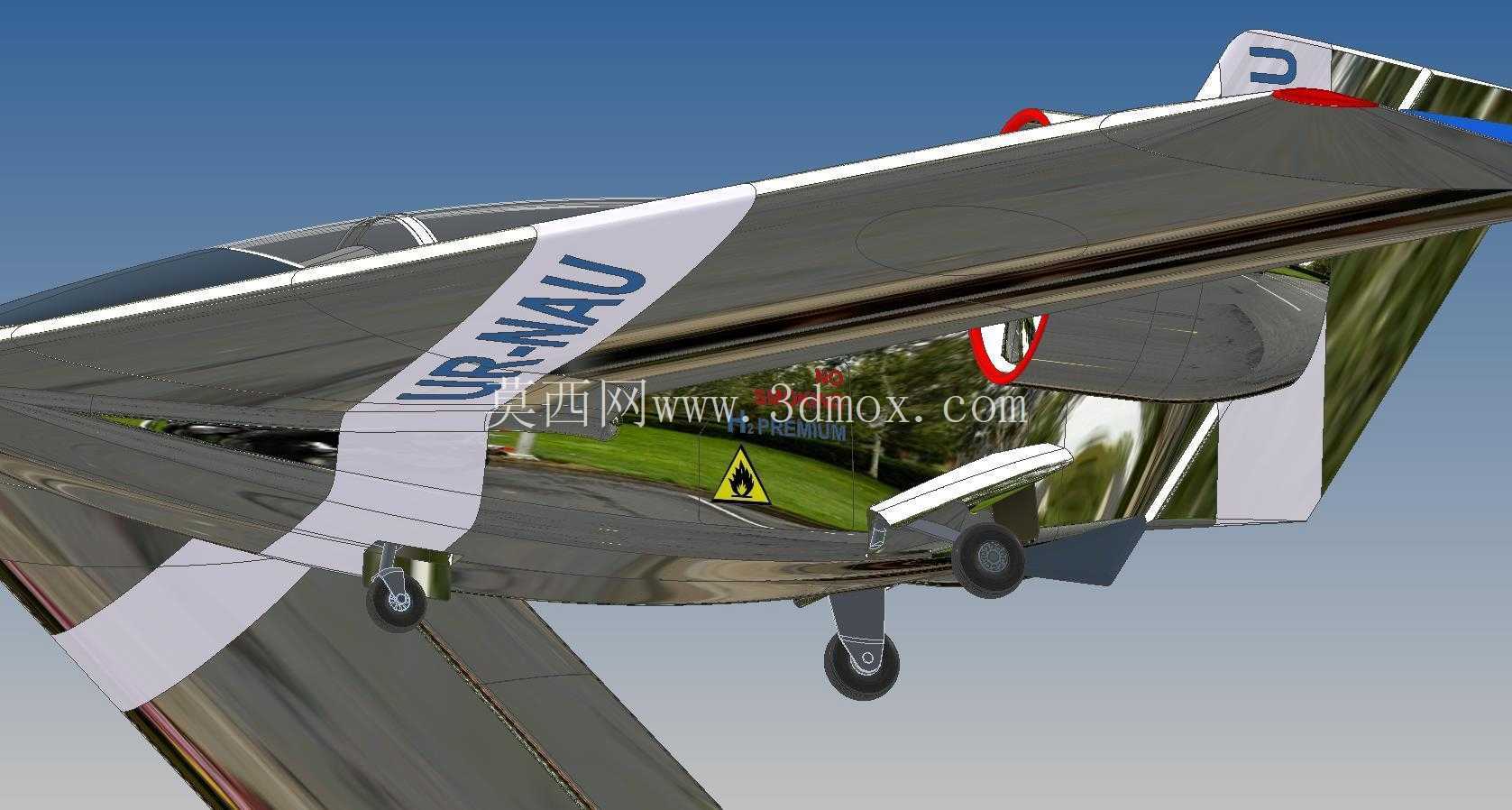

起落架采用轻型三点式布局,前部或中部主轮与尾部支撑轮配合,满足地面滑行、低速转向和停放稳定需求。机轮、支柱、转向或缓冲连接结构在模型中均有体现。飞翼飞行器地面姿态受机体底面角和翼尖离地高度影响较大,起落架支柱长度不能随意压缩;设计时需要同时校核停机角、起飞抬轮角、着陆压缩行程以及翼尖擦地风险。由于翼展方向尺寸大,两侧翼面在地面侧风或转向工况下还应保留足够净空。
外形与安装边界方面,整机横向翼展是最主要约束,翼面沿左右大幅展开,适合在开放空域或轻型飞机试验场景中使用,不适合狭窄室内通道。机身纵向长度相对翼展较短,中央设备舱空间紧凑,电池、电机控制器、乘员约束结构和航电设备需要沿重心附近集中布置。风扇直径较大,决定了短舱直径和支架高度;涵道内壁与旋转叶片之间必须保持均匀环形间隙,安装支架也不能伸入进气畸变严重区域。
建模思路上,该作品把外观曲面、动力单元、起落架和翼面标识作为完整装配处理,适合用于干涉检查、布置评审和概念展示。曲面部分需要保证翼面前缘连续、翼尖过渡光顺;结构部分则应关注短舱吊挂点、起落架接头、翼盒承力路径和设备维护口盖之间的协调。对从事飞行器结构设计的人来说,这类模型的价值不在于单纯还原外形,而在于通过三维空间关系暴露飞翼布局中重心、推力线、起落架高度、控制面面积和地面净空之间的耦合问题,为后续详细设计提供可验证的基础。
