按键拨动开关面板开孔切口结构

　　在控制柜、操作面板、小型电源设备以及交流稳压装置的面板加工中，按键拨动开关的安装孔往往不是一个单纯的圆孔。实际装配时，圆形开关本体需要穿过面板，而底部定位或防转结构还要占用一条窄槽，因此面板上的切口必须同时满足穿入、定位、限位和外观边界要求。这个结构围绕标准按键拨动开关的安装需求展开，把圆形主孔与下方窄槽组合成一个完整开孔轮廓，便于钣金、铝板、塑料面板或设备前面板在加工时直接引用。

　　从使用场景看，这类开孔常见于电源切换、功能选择、信号通断和手动复位部位。操作人员通过拨动按键实现电路状态切换，面板则承担承载、标识和防护作用。若开孔只按开关外径绘制，装配时底部定位筋可能无法通过；若槽口开得过宽，又会造成开关松动、旋转或外观缝隙过大。因此，切口设计的重点不在于复杂曲面，而在于边界尺寸、公差配合和安装方向的准确表达。

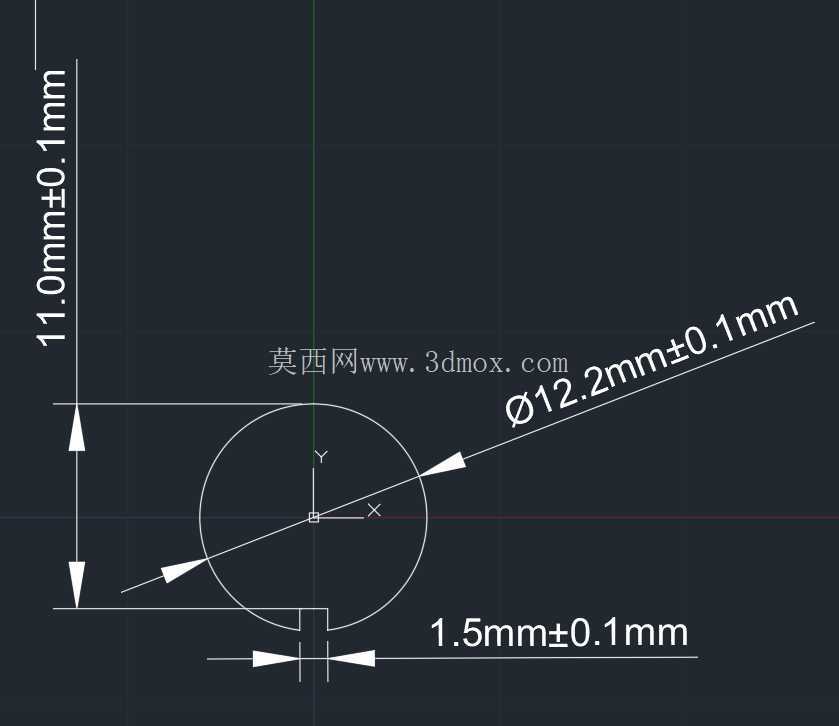

　　图中主孔采用直径12.2mm的圆形轮廓，公差控制在±0.1mm。这个尺寸略大于常见12mm级圆形拨动开关的本体外径，能够给喷涂厚度、钣金毛刺、塑料飞边以及装配偏差留出合理间隙。圆孔中心到面板基准边的距离为11.0mm，公差同样为±0.1mm，该尺寸决定开关在面板上的排布高度，也影响旋钮或拨柄与外壳边缘、丝印字符、相邻按钮之间的安全距离。在多联面板布局中，这一中心距还可以作为阵列定位基准，避免多个开关出现高低不齐的问题。

　　下方窄槽宽度为1.5mm，公差±0.1mm，主要对应开关本体底部的定位凸筋或防转结构。槽口与圆孔相接，位置必须沿开关安装轴线对称，否则开关装入后可能出现偏摆，拨柄行程方向也会受到影响。窄槽不宜盲目加长，实际设计中只需覆盖定位筋通过区域即可；槽口过长会削弱面板局部强度，也会让灰尘、杂物或手指有更多进入设备内部的机会。对于薄铝板或冷轧钢板面板，孔槽交界处还应注意加工应力集中，激光切割或数控冲裁后需要检查毛刺方向，装配面尽量保持平整。

　　建模时可以先建立面板基准面，再以开关中心线为定位基准绘制φ12.2mm圆孔，随后在圆孔下方按对称关系绘制1.5mm宽定位槽，并将两者合并为单一封闭切口。若用于三维装配，应同时建立开关简化体，检查本体穿入路径、定位筋方向、螺母锁紧空间以及拨柄操作角度。面板背面要预留锁紧螺母或卡簧的旋合空间，尤其是在面板内侧靠近线束、端子、变压器支架或塑料筋位的位置，不能只看正面开孔是否合适。

　　公差选择体现的是批量装配思路。φ12.2mm±0.1mm属于兼顾加工经济性和装配顺畅性的范围，既不会因孔位过小导致开关压装困难，也不会因间隙过大产生明显晃动。11.0mm±0.1mm的边心距用于保证外观一致性，在面板需要印刷字符、粘贴标识膜或布置指示灯时，该基准可以减少后期对位误差。1.5mm±0.1mm的槽宽则更强调与定位筋的配合，槽宽过紧会使装配工人需要强行修正，槽宽过松又失去防转作用。

　　在设备维护层面，这种开孔轮廓也有利于标准化。不同项目中只要采用同一规格的按键拨动开关，就可以复用该切口，而不必每次重新测量样品。结构工程师在出图时应标明孔槽相对方向、面板正反面、毛刺处理要求以及推荐板厚范围；工艺人员则可根据面板材料选择激光切割、数控冲压、铣削或模具冲切。对于塑料面板，若采用注塑成型，还需把孔槽边缘的拔模、圆角和浇口位置一并考虑，避免成型后局部缩痕或飞边影响开关贴合。

　　整体来看，该结构虽然只是面板上的一个开孔切口，却直接关系到开关装配可靠性、操作手感和外观质量。准确的圆孔、定位槽、边心距和公差表达，能够让设计、加工与装配环节围绕同一基准工作，减少现场修孔、开关偏位和返工问题。
