AC200螺旋桨控制器面板开孔裁切工装

　　在轻型运动飞机、自制实验类套材飞机的座舱仪表板改装工序里，螺旋桨调速控制器的面板开孔是很容易出现公差偏差的环节。不少组装Kitfox这类轻型飞机的从业者，在现场裁切仪表板时，往往靠手工划线定位，要么开孔边缘和控制器外圆不同心，要么四个安装孔的孔距偏斜，最后装控制器时出现卡滞、螺丝孔对不上、面板缝隙不均的问题，这套AC200 Prop控制器的切口裁切图纸，就是专门用来解决现场开孔定位不准的痛点。

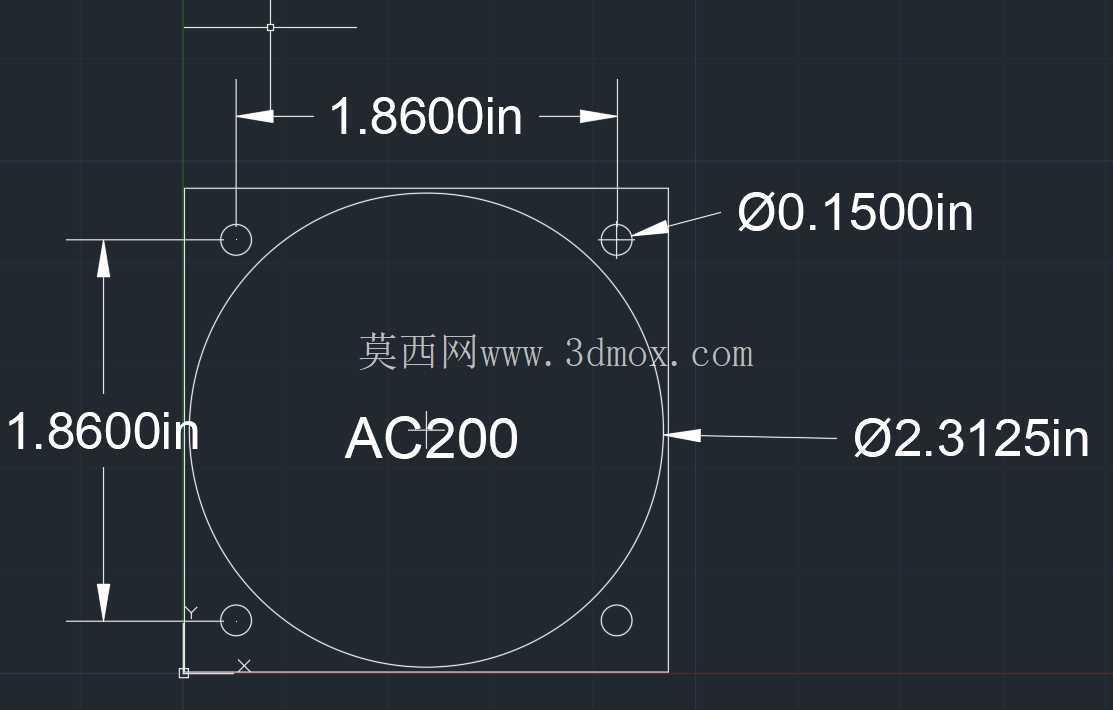

　　从实际装机场景来看，AC200系列螺旋桨控制器大多布置在座舱前仪表板的左前侧，飞行员在飞行过程中可以随手触碰到调节旋钮，不需要大幅度抬手或者偏离视线。这个裁切轮廓的外边界是边长1.8600英寸的正方形定位基准，对应仪表板上需要预留的裁切外框范围，施工时可以先把这个方形轮廓拓印在铝制或者复合材质的仪表板毛坯上，先找正方形边和仪表板横向、纵向基准边的平行度，避免后续整个控制器装歪。方形轮廓内部的主开孔直径为2.3125英寸，这个尺寸刚好匹配AC200控制器主体的穿板外径，开孔后控制器的壳体可以从面板后侧向前穿出，正面的操作法兰刚好贴合在仪表板前表面，不会出现壳体旷量或者穿不过去的情况。

　　四个安装固定孔的直径为0.1500英寸，孔位分布在方形基准框的四个角附近，孔中心到相邻两条方形边的距离完全对称，施工时不需要反复测量孔边距，只要按照图纸标注的点位打定位冲眼，再用对应规格的钻头钻孔即可，钻完孔后可以直接用穿板螺丝从面板前侧穿入，和控制器后侧的安装螺母柱锁紧。整个安装区域的纵向总边界尺寸为1.6600英寸，这个尺寸给周边相邻的仪表、开关留出了足够的安全间隙，不会和旁边的发动机转速表、螺旋桨转速表或者航电开关的安装位发生干涉，在排布座舱仪表布局的时候，只要在仪表板上预留出略大于1.86英寸见方的区域，就可以完成这个控制器的安装，不需要额外挤占其他航电设备的安装空间。

　　设计这套裁切轮廓的时候，核心思路是把所有现场需要测量的尺寸全部固化在图纸基准里，施工人员不需要自行换算控制器样本上的零散安装尺寸，也不用拿着控制器实物在面板上反复比对划线。传统的开孔方式往往是把控制器按在面板上用笔沿着外轮廓描线，很容易因为控制器晃动、笔锋偏移导致轮廓走形，后续用锉刀修边时要么修多了导致缝隙过大，要么修少了塞不进去。用这套定位图纸做裁切引导时，可以先把方形基准线对齐仪表板的水平和垂直基准，确认整个安装位的居中位置后，先加工中间的大直径圆孔——如果是铝板仪表板，可以用开孔器一次性开出接近2.3125英寸的底孔，再用半圆锉少量修配到最终尺寸；如果是碳纤维或者玻璃纤维复合面板，可以先用曲线锯沿轮廓线内侧留少量余量裁切，再用砂纸打磨到最终尺寸，避免复合材料分层。

　　四个小孔的加工也有实操层面的讲究，0.1500英寸的孔径刚好匹配标准4-40或者6-32规格的穿板安装螺丝，钻孔时要先在点位打冲眼，防止钻头跑偏刮花面板表面，钻完孔后可以用倒角刀轻轻去掉孔两侧的毛刺，避免锁紧螺丝时毛刺垫在结合面之间导致面板受力不平。从装机后的使用效果来看，按照这个轮廓裁切出来的安装位，控制器装入后正面法兰和仪表板表面完全贴合，四个固定螺丝可以均匀锁紧，不会出现某一个螺丝孔错位强行拧入导致螺纹滑牙的问题。

　　在轻型飞机的改装和套材组装流程里，这类面板裁切工装图纸的实用性很强，它不需要复杂的加工设备，普通的手电钻、曲线锯、锉刀就可以完成全部加工，即使是没有大量精密加工经验的组装人员，也能靠明确的尺寸标注做出合格的安装孔位。同时这个轮廓的尺寸边界经过实际装机验证，既保证了控制器壳体可以顺利穿过面板，又不会因为开孔过大导致控制器正面法兰的压合面积不足，在飞行过程中遇到振动时，控制器不会出现松动、移位的情况，操作旋钮的手感也不会因为面板安装偏差出现卡滞。

　　在座舱布局设计阶段，结构工程师可以直接调用这个裁切轮廓的三维数据，在仪表板的数模里提前开出对应的孔位，同步检查和周边仪表、管线的间隙，不需要等到实物装机阶段才发现孔位干涉，大幅减少仪表板试制阶段的返工量。对于需要批量组装套材飞机的生产场景，还可以把这个轮廓做成激光切割的定位模板，一次性在多块仪表板毛坯上加工出所有孔位，保证每一架飞机的控制器安装位尺寸完全一致，互换性更强，后续维护时拆卸更换控制器也可以直接原位装回，不需要重新修配面板。
