GarminG5水平方向嵌入式安装切口结构

在通用航空机载设备改装、轻型实验类飞机座舱仪表布局的实际工程场景中，Garmin G5作为替代传统机械姿态仪、航向指示器的电子飞行仪表，其嵌入式安装的切口精度直接决定设备装配后的贴合度、固定可靠性与长期使用稳定性，不少改装作业中出现的仪表晃动、面板缝隙不均、安装应力导致的屏幕显示异常，大多源于前期安装切口的尺寸偏差或方向错误。

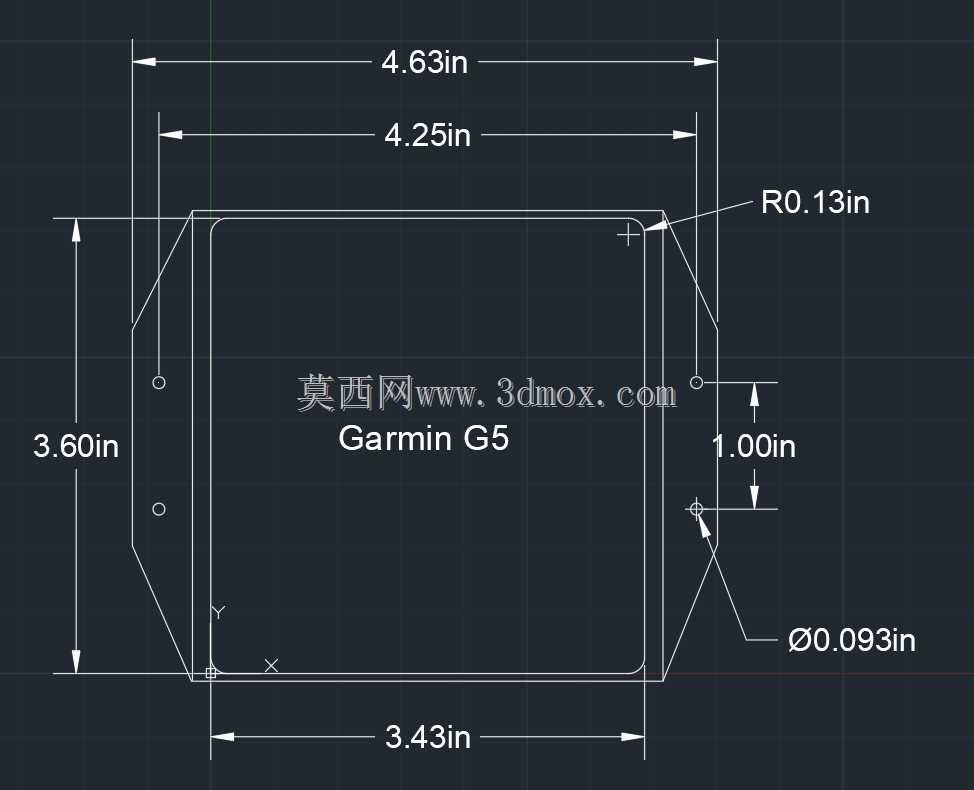

这套水平方向安装的切口结构，设计核心是完全匹配Garmin G5水平安装姿态下的壳体外轮廓，全程规避旋转安装的错误工况——一旦将切口旋转90度加工，不仅设备无法顺利嵌入，还会挤压设备侧面的接线端口与散热结构，造成设备损坏或接线干涉。从安装边界尺寸来看，切口的外轮廓总宽度为4.63英寸，对应仪表面板的覆盖尺寸，能完全遮盖开孔边缘的加工毛刺与座舱蒙皮的裁切误差；内部有效嵌入宽度为4.25英寸，深度方向的有效嵌入高度为3.60英寸，刚好适配G5仪表主体的壳体尺寸，保证设备推入后不会出现横向或纵向的窜动。

切口的四个边角设置了R0.13英寸的圆角，一方面匹配仪表壳体的圆角轮廓，避免直角切口在边角处产生应力集中，长期飞行振动下出现蒙皮裂纹，另一方面也能降低加工时的刀具损耗，手工修配时也不容易出现边角崩缺。安装固定孔的设计也经过实际装配验证，孔位中心距离切口侧边的水平距离为3.43英寸，距离切口底边的垂直距离为1.00英寸，固定孔直径为0.093英寸，刚好匹配配套的安装固定螺丝规格，无需二次扩孔或铰孔，孔位的位置度公差控制在0.01英寸以内，保证安装时螺丝能顺利穿入仪表壳体的固定柱，不会出现强行锁附导致的壳体螺纹滑牙。

在实际建模与加工参考时，需要严格区分水平安装与垂直安装的切口差异，这套结构仅适用于G5作为姿态仪水平布置的安装场景，若用于垂直布置的航向指示场景，需要对应调整孔位与轮廓方向。设计时还预留了足够的面板贴合余量，仪表装入后，前面板与座舱仪表板的贴合缝隙可控制在0.02英寸以内，既满足座舱的美观要求，也能避免飞行中外部气流从缝隙渗入仪表后部，影响设备的工作温度稳定性。对于从事小型飞机改装、通航设备装配的结构设计人员来说，这套切口结构可直接作为面板开孔的建模参考，省去反复测量设备实物尺寸、核对安装公差的步骤，有效降低改装设计的出错概率，也能为同类嵌入式航空仪表的安装结构设计提供尺寸参考逻辑，即先匹配设备主体嵌入尺寸，再预留面板覆盖余量，最后通过精准定位的固定孔保证装配可靠性，同时通过圆角设计降低加工与使用中的结构风险。
