涵道式电动推进动力装置结构设计

项目分类:飞机 发布时间:2024-11-09 ID:789465
  • 涵道式电动推进动力装置结构设计
  • 涵道式电动推进动力装置结构设计
  • 涵道式电动推进动力装置结构设计
  • 涵道式电动推进动力装置结构设计
  • 涵道式电动推进动力装置结构设计
  • 涵道式电动推进动力装置结构设计
  • 涵道式电动推进动力装置结构设计
  • 涵道式电动推进动力装置结构设计

  这套涵道式电动推进单元的结构方案,主要面向小型垂直起降飞行器、电动载人验证平台以及地面动力测试台架的集成场景,核心作用是把电池组输出的直流电转化为稳定轴向推力,相比外露螺旋桨方案,涵道环罩既可以约束叶尖涡流降低气动损耗,也能在人员近距离操作、复杂场地起降时避免桨叶直接触碰障碍物,提升低空作业、室内试飞、教学演示场景下的使用安全性。

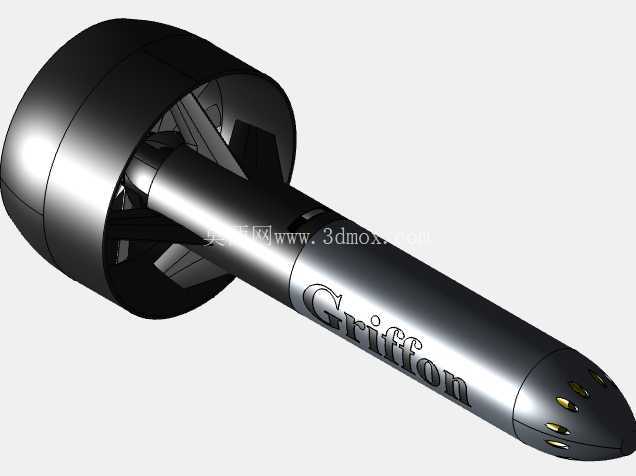

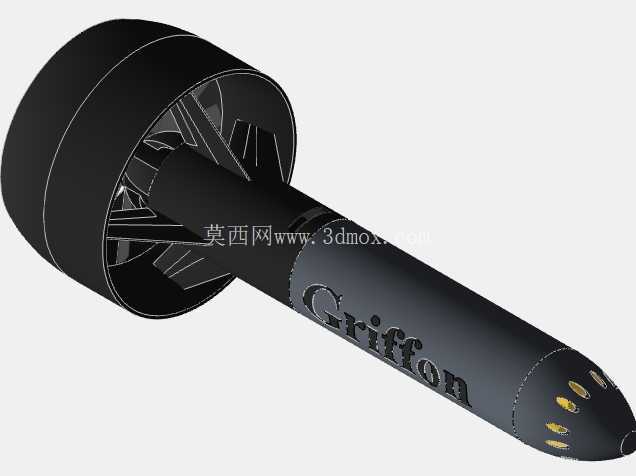

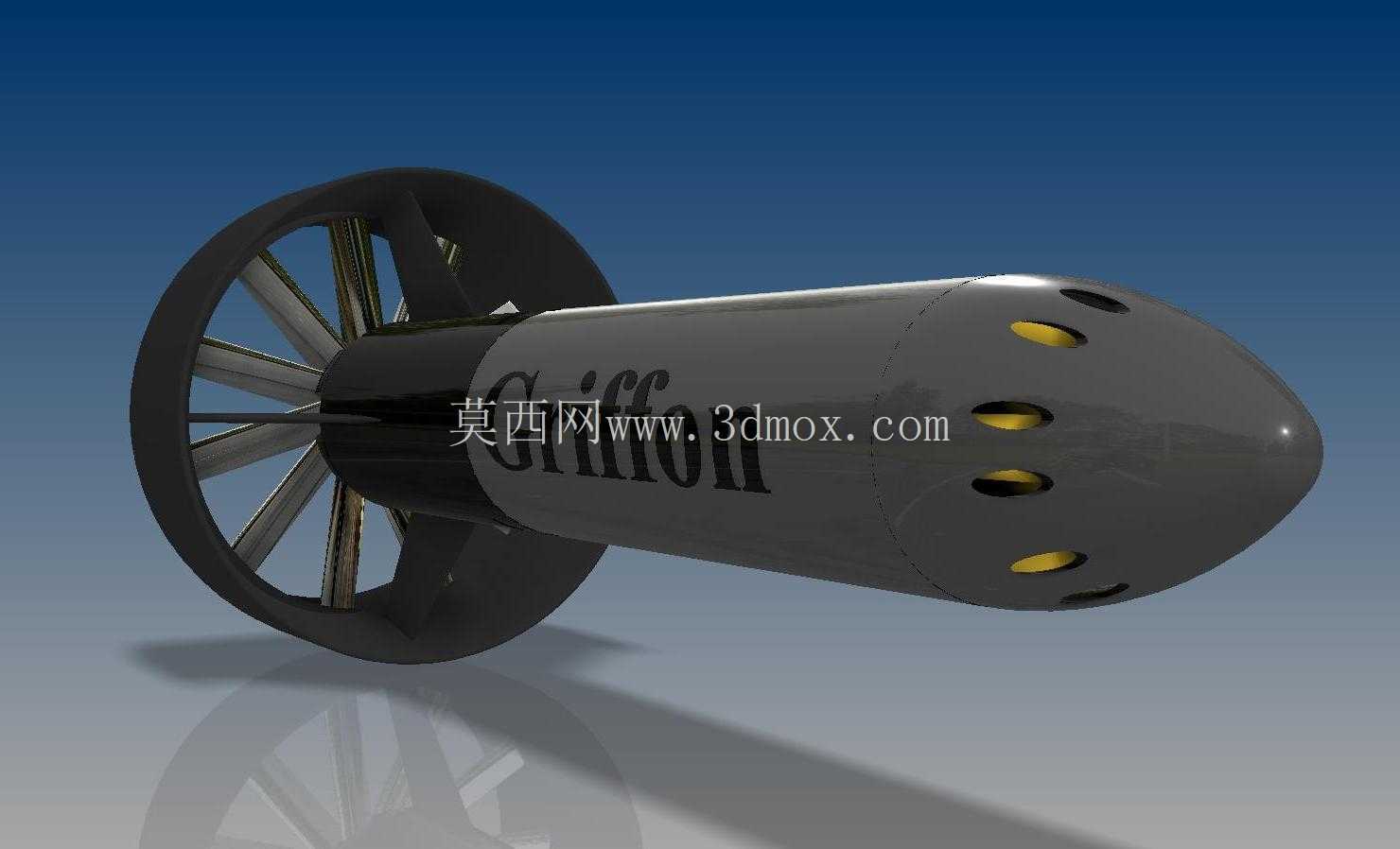

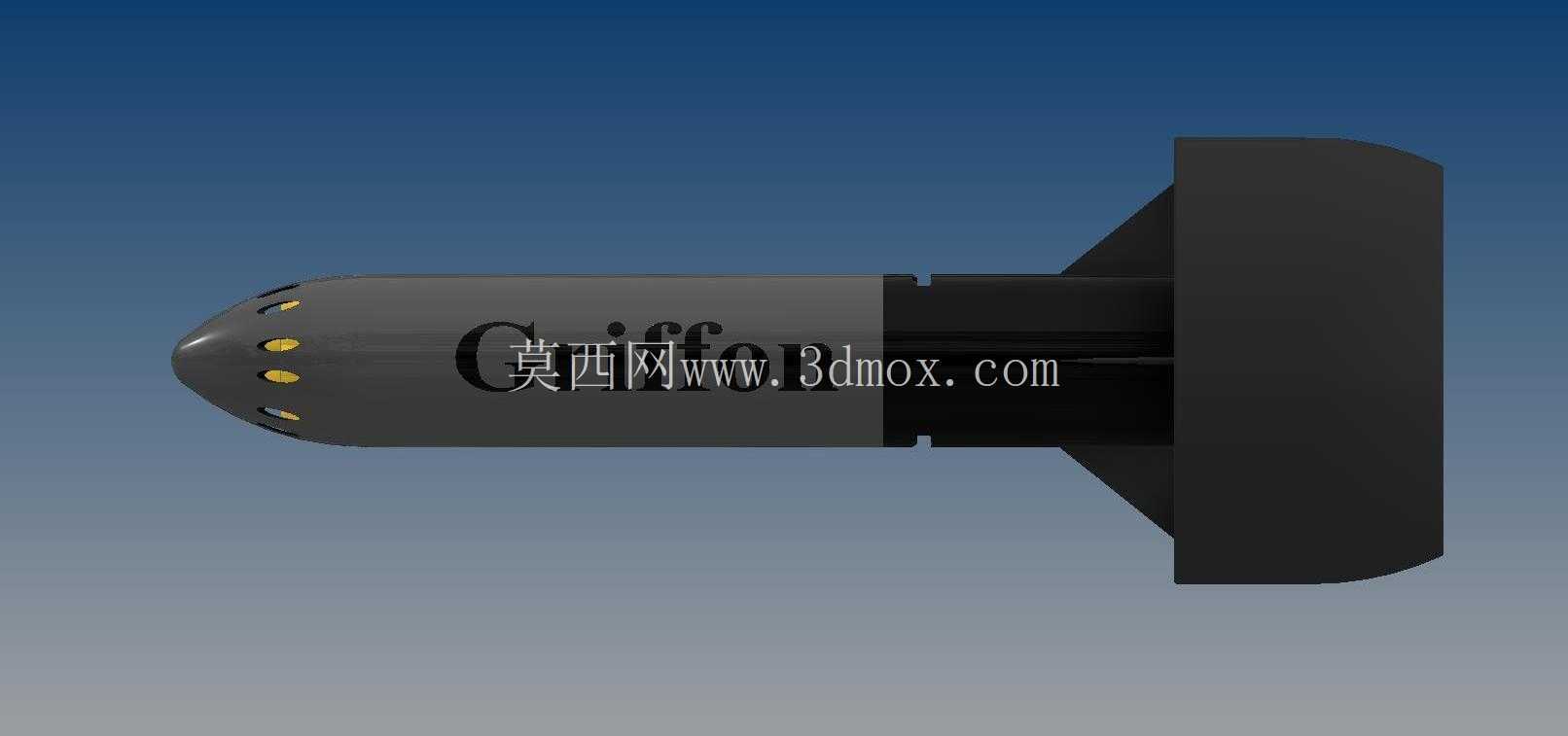

  从整机布局来看,动力段采用圆柱段机身加前置整流头锥的一体化构型,尾部集成大直径涵道风扇组件,头锥表面开设多组对称分布的通风开孔,气流可从头锥开孔进入内部舱段,顺流穿过电机、电调等发热部件后从尾部涵道区域排出,在不额外增加外置冷却管路的前提下形成贯穿式散热风道,兼顾气动减阻与内部热管理需求。机身圆柱段作为主承力腔体,内部预留了电池组、电机控制器、接线端子的安装空间,腔体壁面可根据配重需求布置加强筋或者安装衬套,头锥与圆柱段采用分件对接设计,既方便后期拆装维护内部元器件,也能在整流外形受损时单独替换头锥部件,降低整机维护成本。

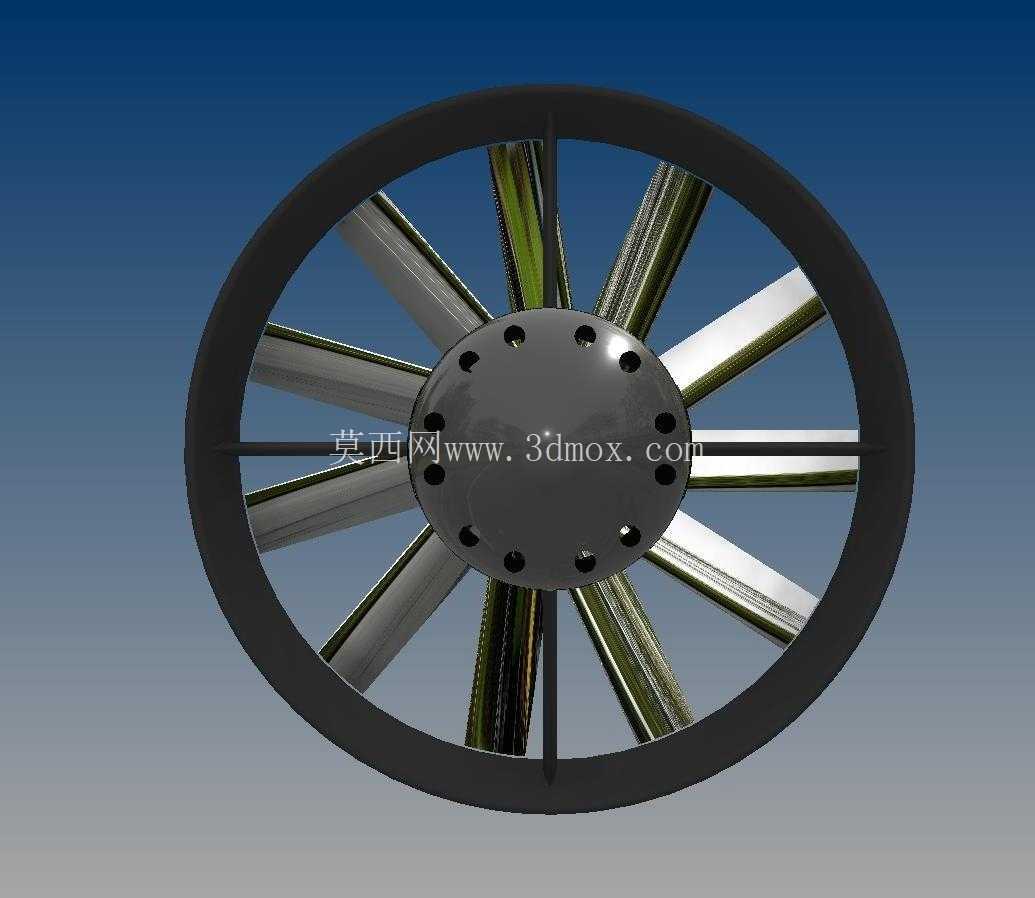

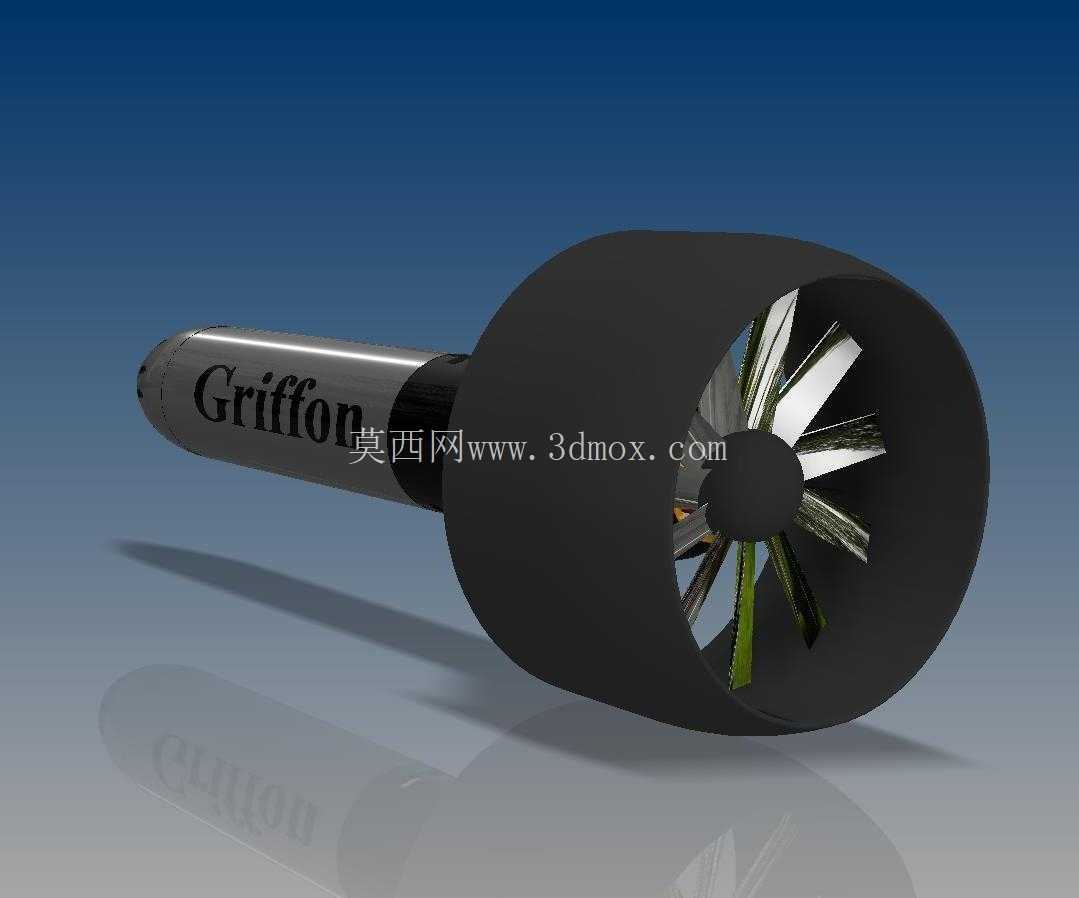

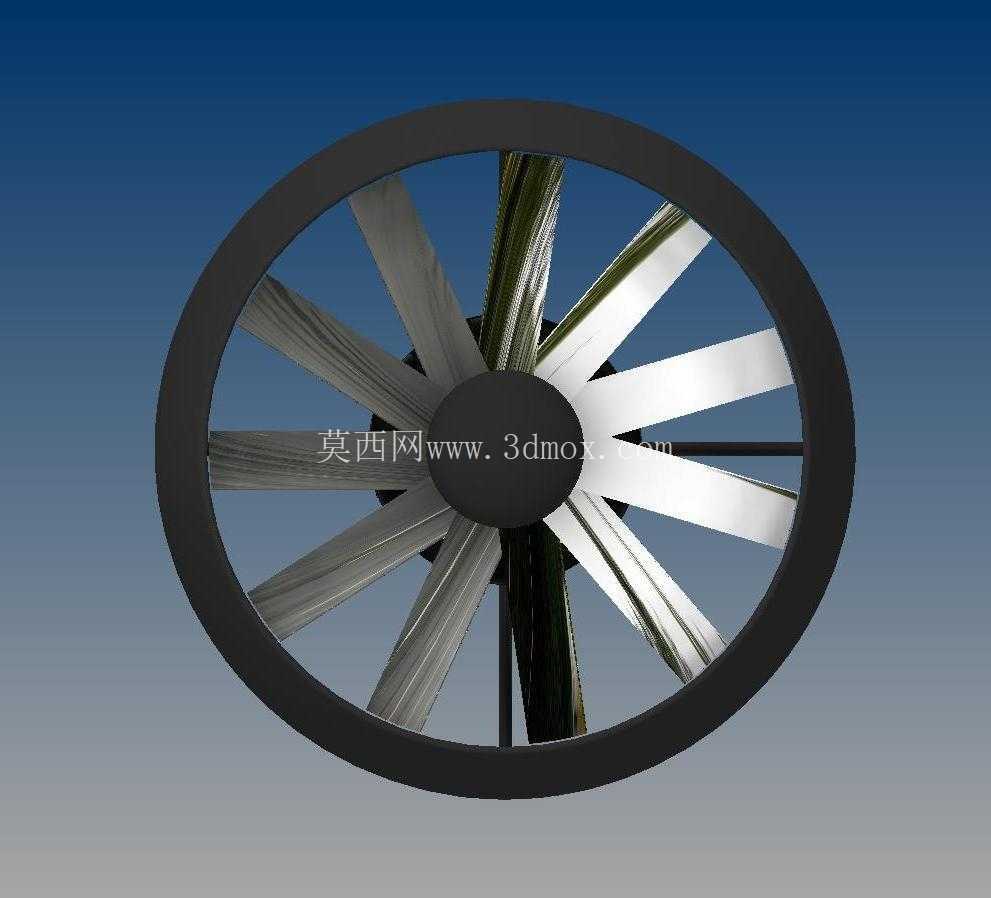

  涵道部分采用环形外圈加内置多叶片风扇的结构,环形涵道的内壁型线顺着风扇进气到排气的流向做顺滑过渡,进气口做圆角扩口处理,能扩大进气捕获面积,排气段略微收束以提升喷流速度;风扇叶片采用宽弦扭叶设计,叶尖与涵道内壁保留均匀的微小装配间隙,既避免运转时叶尖刮蹭涵道壁,又能最大限度减少叶尖泄漏损失。涵道外圈同时承担桨叶防护、结构支撑、气动导流三重作用,其外侧预留的安装接口可以直接对接飞行器机身支架、起落架或者测试台固定工装,不需要额外设计复杂的转接夹具。

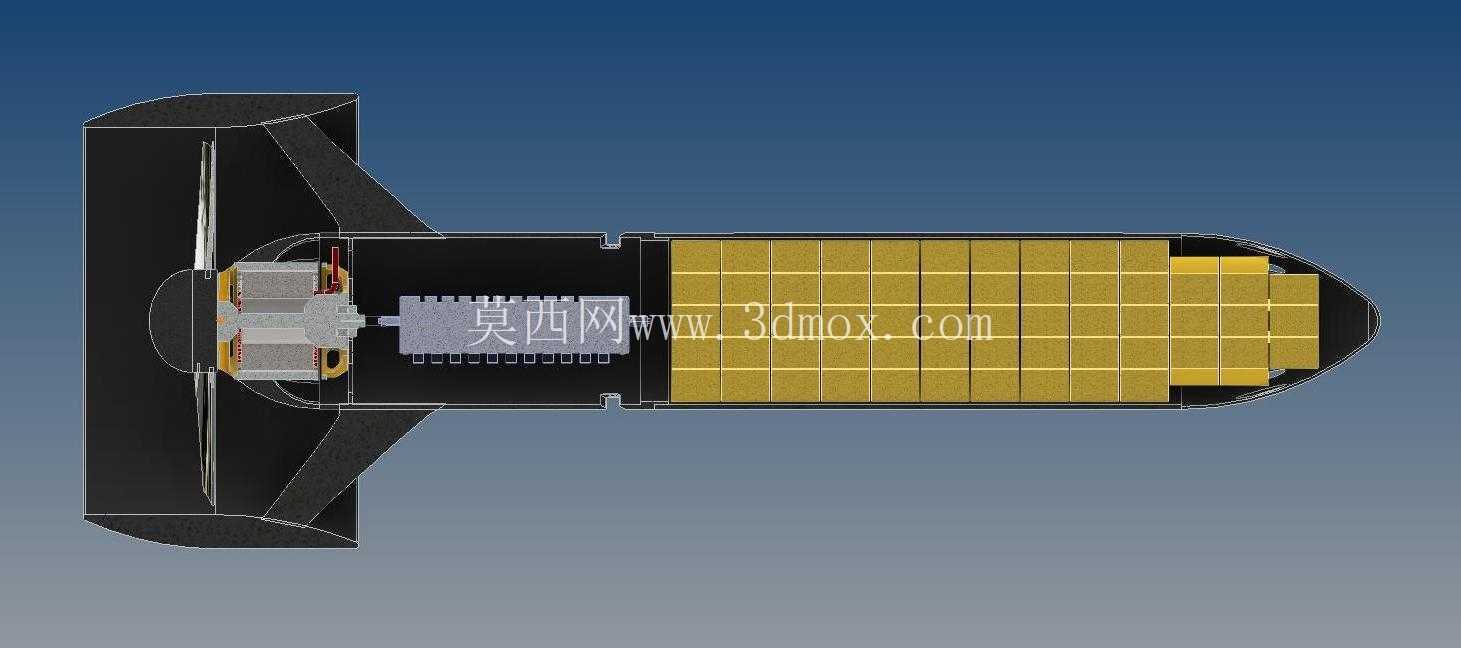

  动力匹配层面,该推进单元选用高转速外转子无刷电机作为动力源,电机输出轴直接连接风扇轮毂,省去减速齿轮组,减少传动环节的机械损耗与故障点,适配高转速、大推力的短时动力输出需求。供电侧采用多节高倍率锂电芯串组布置,电芯沿圆柱腔体轴向排列,重心落在整机轴线附近,避免动力运转时出现偏心振动;电机安装座采用径向支撑筋连接涵道内壁,支撑筋的截面做流线型修型,减少对进气气流的遮挡扰动。整机推力量级可以满足小型无人验证机、单人电动飞行器原型的悬停与低速推进需求,在地面台架测试时,涵道底座可直接固定在推力测试架上,采集不同转速下的推力、功耗、振动数据。

  安装边界方面,整机轴向长度、涵道外径都控制在小型飞行器可搭载的尺寸范围内,圆柱机身的外径统一,方便对接标准卡箍或者法兰式机身连接件;涵道环罩的后端面为排气出口,安装时需要预留足够的轴向排气空间,避免后方结构遮挡喷流导致推力损失。整机干重控制在轻量化区间,内部腔体除了布置动力电芯,还可空余出航电设备、走线的安装位置,所有外露棱线都做圆弧过渡,头锥的椭球外形可以降低 forward 飞行时的迎风阻力。结构建模过程中,风扇叶片的扭角分布、涵道内壁的型线坐标、电机安装座的同心度公差都做了参数化关联,调整电机功率、风扇直径参数时可以快速再生整套结构,适配不同推力等级的衍生型号设计;各分件的分型面都设置在便于开模或者3D打印的位置,支撑筋厚度、壁面厚度均匀,避免打印或者注塑成型时出现翘曲、填充不均的问题。实际集成时,只需将电机、电调、电池依次固定在腔体内部的安装位,扣合头锥与涵道段,完成接线后即可进行推力测试,整套结构兼顾气动效率、防护安全与装配便利性,适合小型电动航空动力系统的方案验证与结构参考。
