五轴桥式双工位数控铣削加工中心

　　这套桥式五轴铣削设备的结构方案，主要面向复合材料、厚片吸塑件、玻璃钢罩壳、铝合金检具以及大型木模等需要一次装夹完成多面加工的场景。车间里常见的痛点是：工件翻面找正耗时、大型罩壳侧壁倒扣特征多、三轴设备需要多次拆装修补，而双工作台布局恰好把上下料时间与主轴切削时间重叠起来。操作者在A台装夹、清屑、检验时，横梁上的五轴头可在B台继续执行曲面铣削、切边或钻孔，节拍衔接更紧凑。

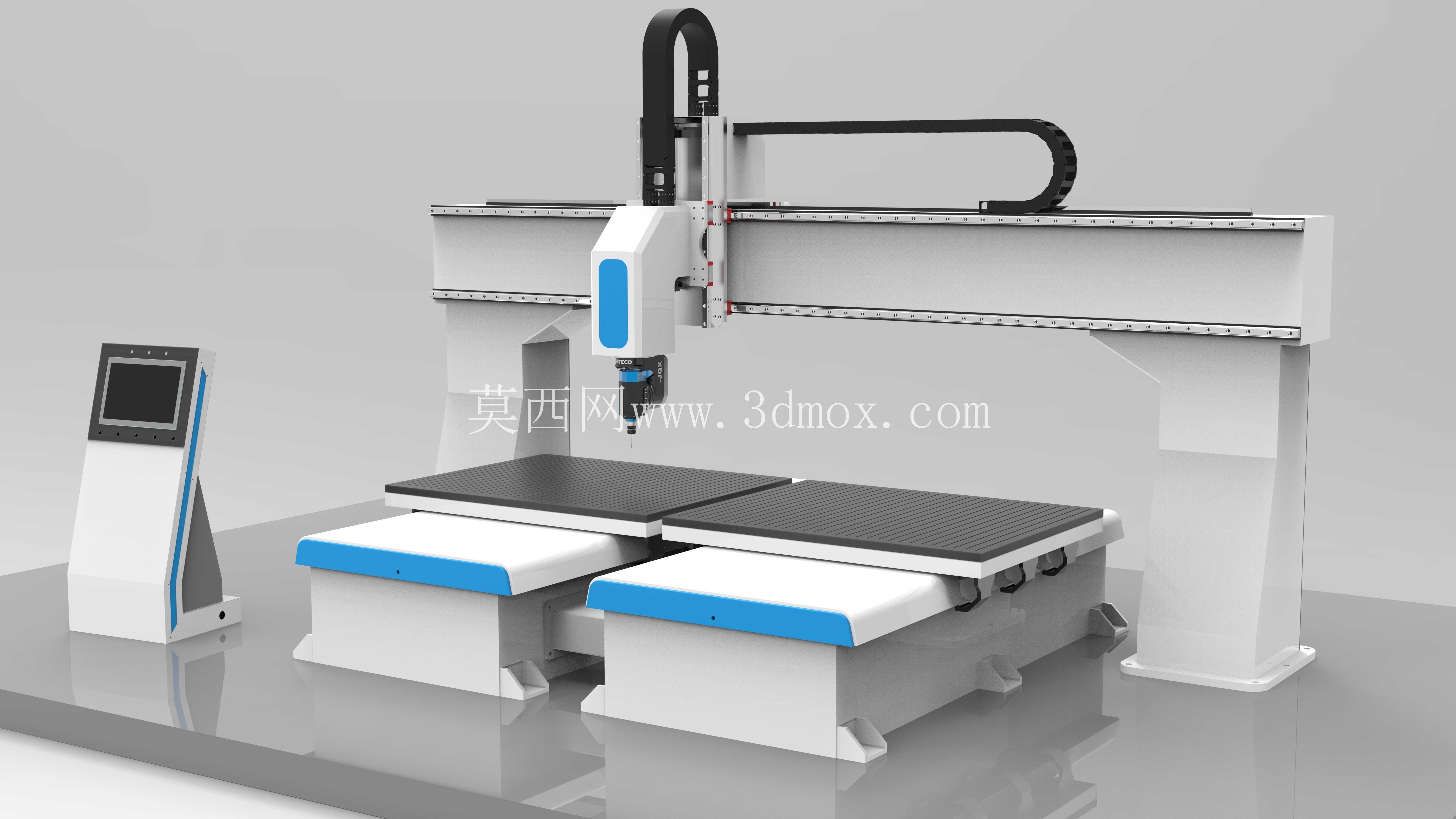

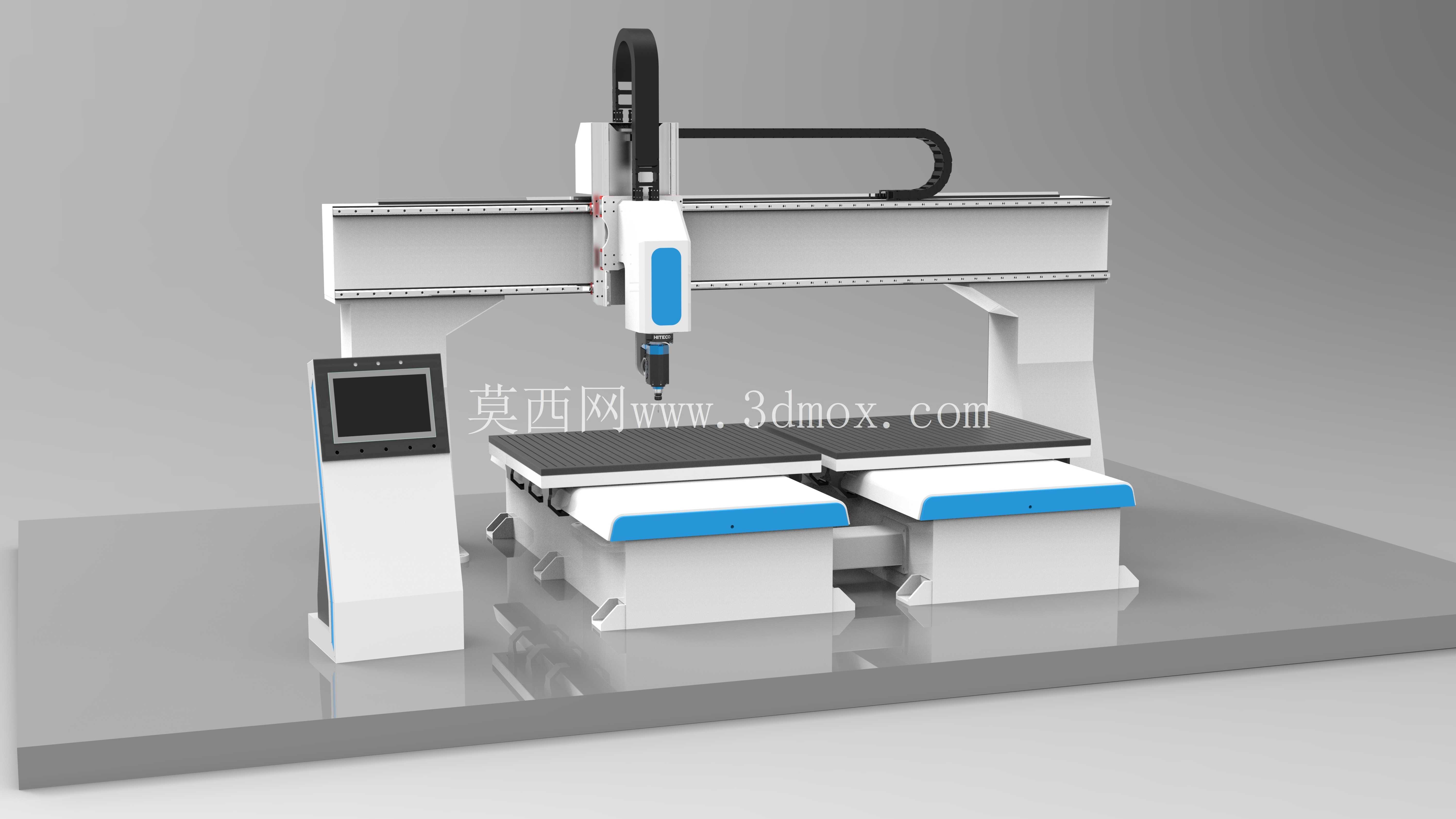

　　从整机构型看，横梁架设在两侧固定立柱之间，X向长行程沿横梁导轨完成，滑枕部件沿横梁前后移动，Z向滑板带动主轴箱升降；五轴摆头承担A/C或B/C方向的旋转进给，使刀具能够以法向姿态贴近复杂型面。与传统动柱式五轴相比，桥式框架的跨距大、支撑对称，横梁受弯状态稳定，适合宽幅工件；两侧立柱落地后与地基预埋件连接，可降低长行程移动时的扭转晃动。

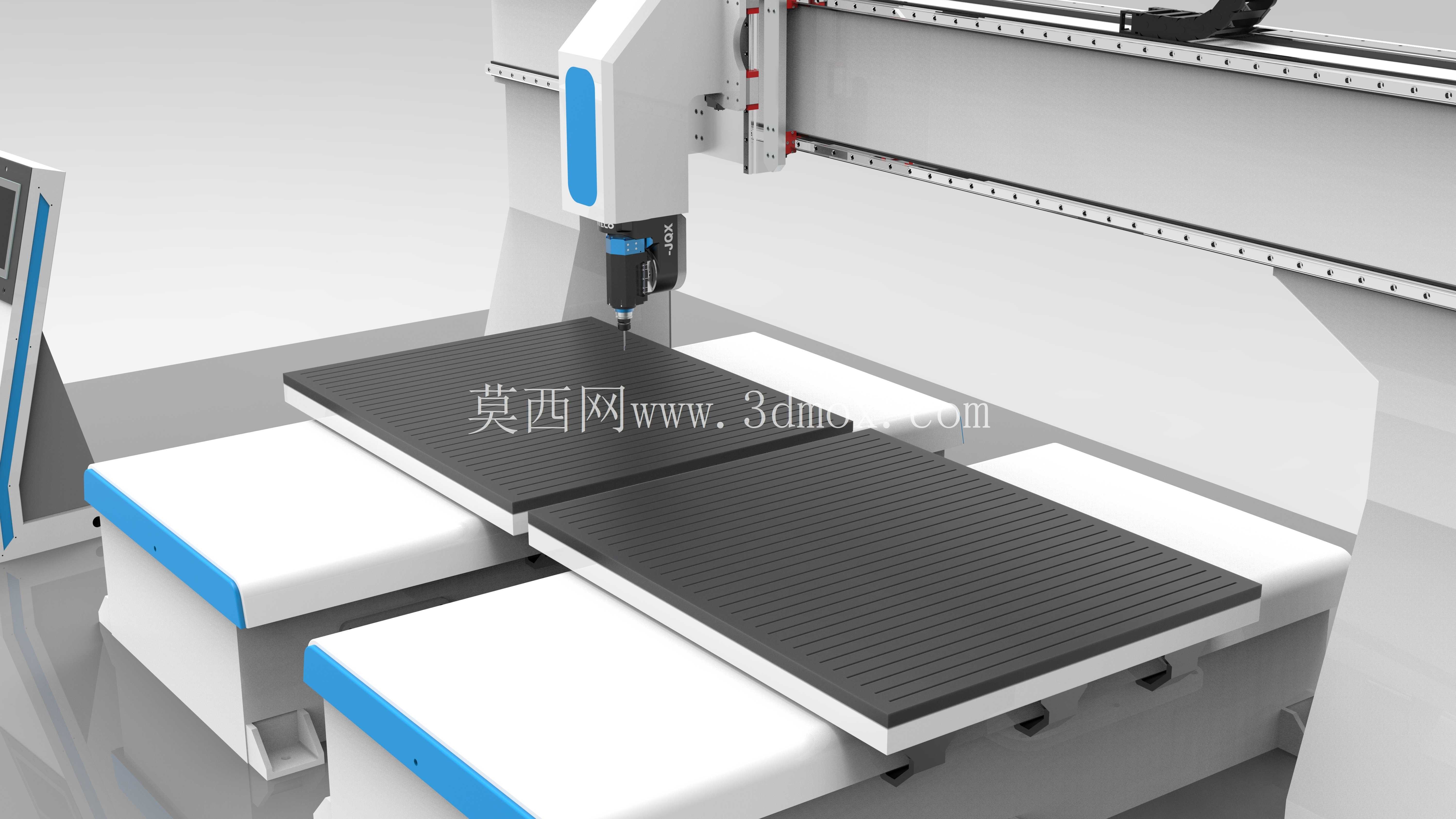

　　双工作台位于横梁下方，台面上预留T型槽与密集安装孔位，既可以铺设真空吸附管路，也能安装压板、气动夹具或定制仿形支撑。对于薄壁塑料件、碳纤维板和木质模型，真空吸附能减少压板干涉；对于铝件、铸件和工装块，则可通过T型螺栓压紧。工作台周边设置切屑滑落空间，底部留有排屑和维护通道，现场布置时需要在设备后侧预留主轴维护、拖链检修和电气柜开门距离，前侧则保证吊具或叉车上下料的回转范围。

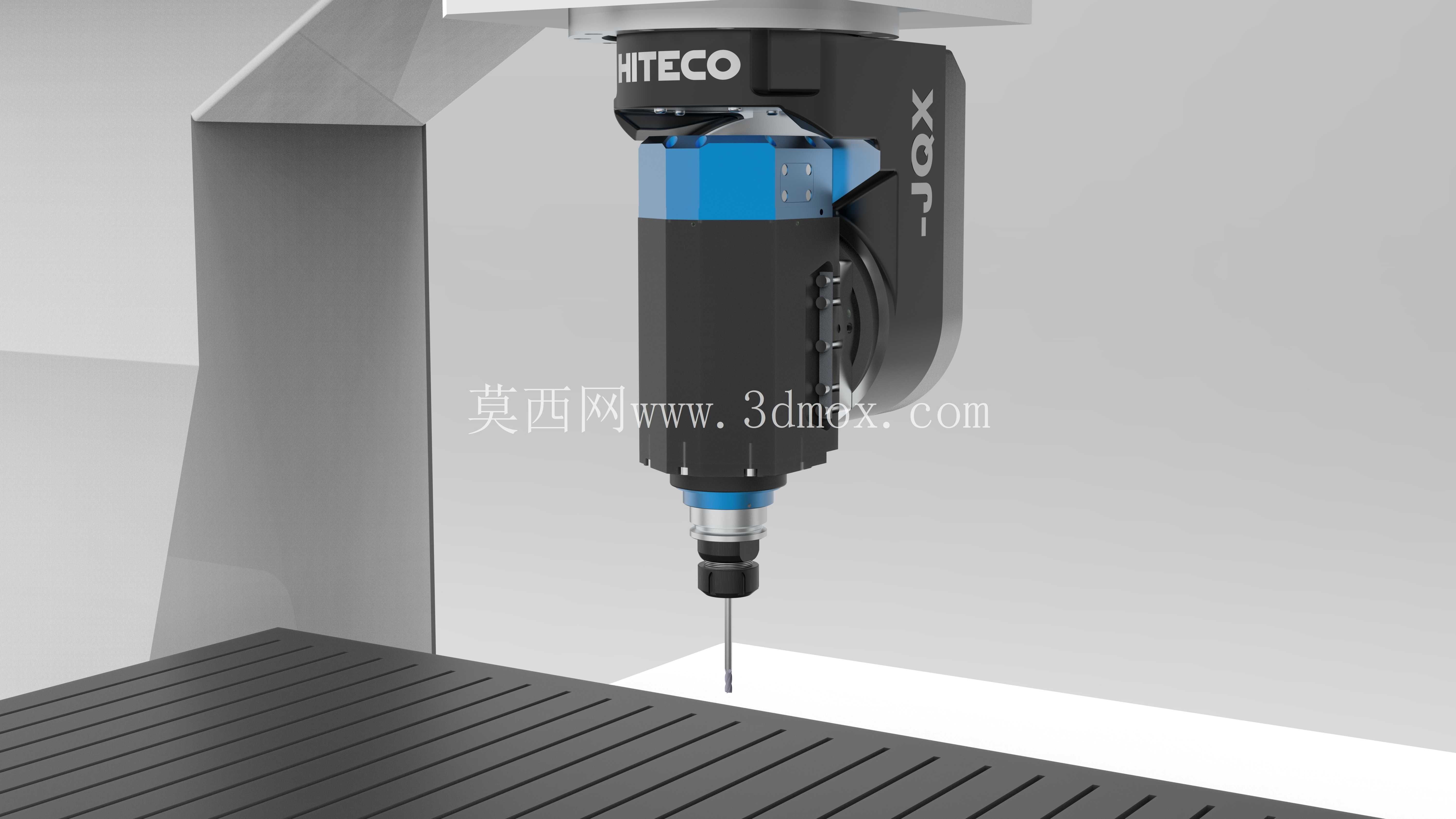

　　五轴刀架主轴承担高速铣削任务，刀柄、拉刀机构、冷却管路和随动电缆都集成在滑枕内部。模型中拖链沿横梁上方敷设，将动力线、编码器线、气路和切削液管路有序约束，避免长行程往复运动中管线与工件干涉。主轴端可配置接触式测头、刀具测量装置或吸尘罩：加工木材、泡沫、复材时优先接入除尘口，加工铝件时则使用微量润滑或乳化液冲屑。

　　控制柜体与操作站布置在设备侧前方，操作面板高度按站立作业设定，屏幕朝向上下料区域，便于操作者在装夹完成后快速确认坐标系。防护设计上，加工区可根据现场需求加装围栏、光幕或整体防护间；若加工粉尘较大，顶部应预留除尘风网接口，地面设置防沉积沟槽。

　　建模时需要重点控制几处装配边界：一是横梁导轨与立柱结合面的平行度，直接影响X向全行程精度；二是双工作台交换区域与主轴最低、最高位置的干涉检查，必须保证摆头旋转时不触碰夹具；三是滑枕伸出极限与工件最高点之间的安全余量；四是拖链弯曲半径和管线最小折弯半径，不能为了外观压缩走线空间。地基图应结合工作台承载、横梁移动质量和主轴加速度设计，地脚螺栓位置避开排屑沟，设备调平后再进行二次灌浆。

　　实际选型时，若产品以汽车内外饰检具、卫浴模具、轨道车辆内饰件、风电叶片根部工装为主，这种桥式五轴双工位方案的利用率会明显高于单台面设备。它并不是单纯追求轴数叠加，而是通过大跨距框架、双工位并行、五轴头法向加工和可切换夹具系统，把复杂零件的翻面、找正、清根和多面钻孔集中到一次装夹中完成，从而减少半成品周转面积，也降低多次装夹带来的累积误差。
