22lr口径鲁格1022弹匣快速装弹工装

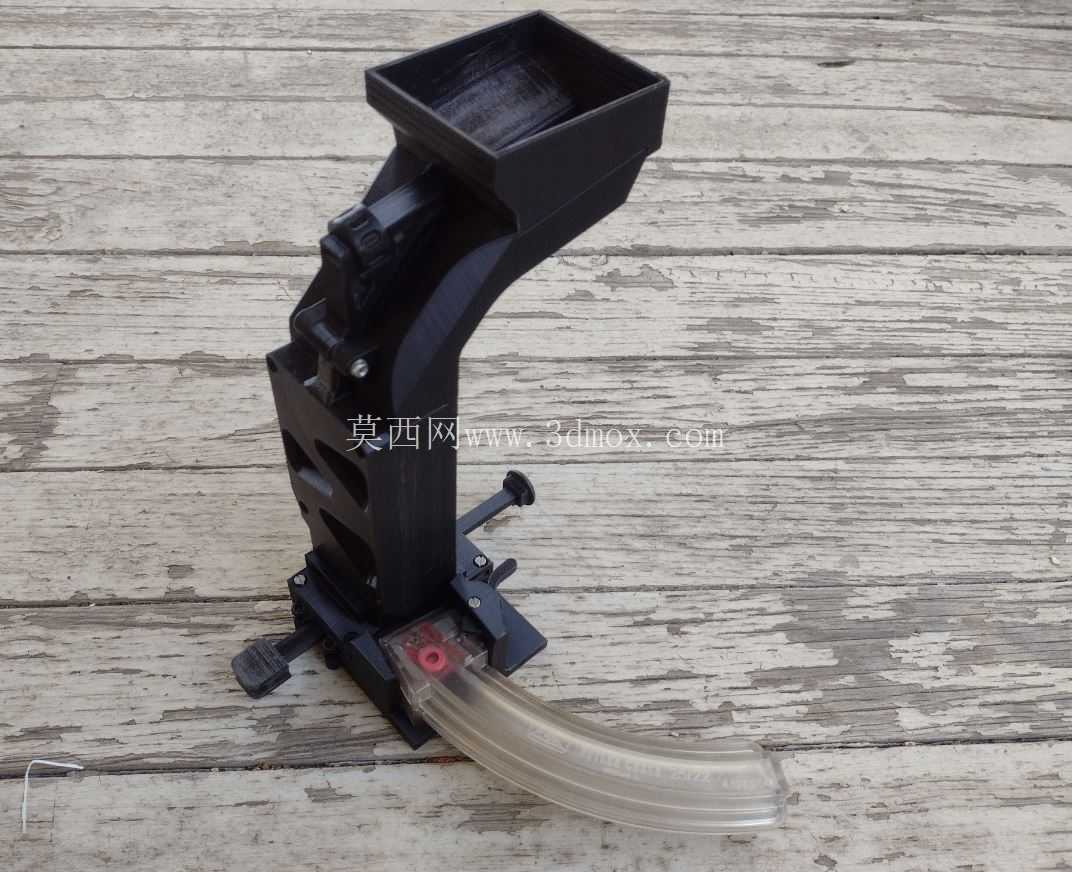

　　这套结构面向小口径边缘发火弹药的日常装填场景，核心解决22lr弹匣逐发压弹时手指受力大、排列对位繁琐、长时间操作效率低的问题。靶场训练、射击俱乐部备弹、个人弹药整理等场景中，鲁格1022系列步枪的弹匣容量有限，反复手动压弹不仅耗费体力，还容易出现弹头歪斜、弹体卡滞的情况，该装弹工装通过一体化机械导向结构，让弹药从顶部料斗批量放入后，顺着内部斜向滑道逐枚对齐弹匣入弹口，配合手动压杆完成连续装填，无需每一发都用手指直接推压弹匣弹簧，大幅降低重复操作的疲劳感。

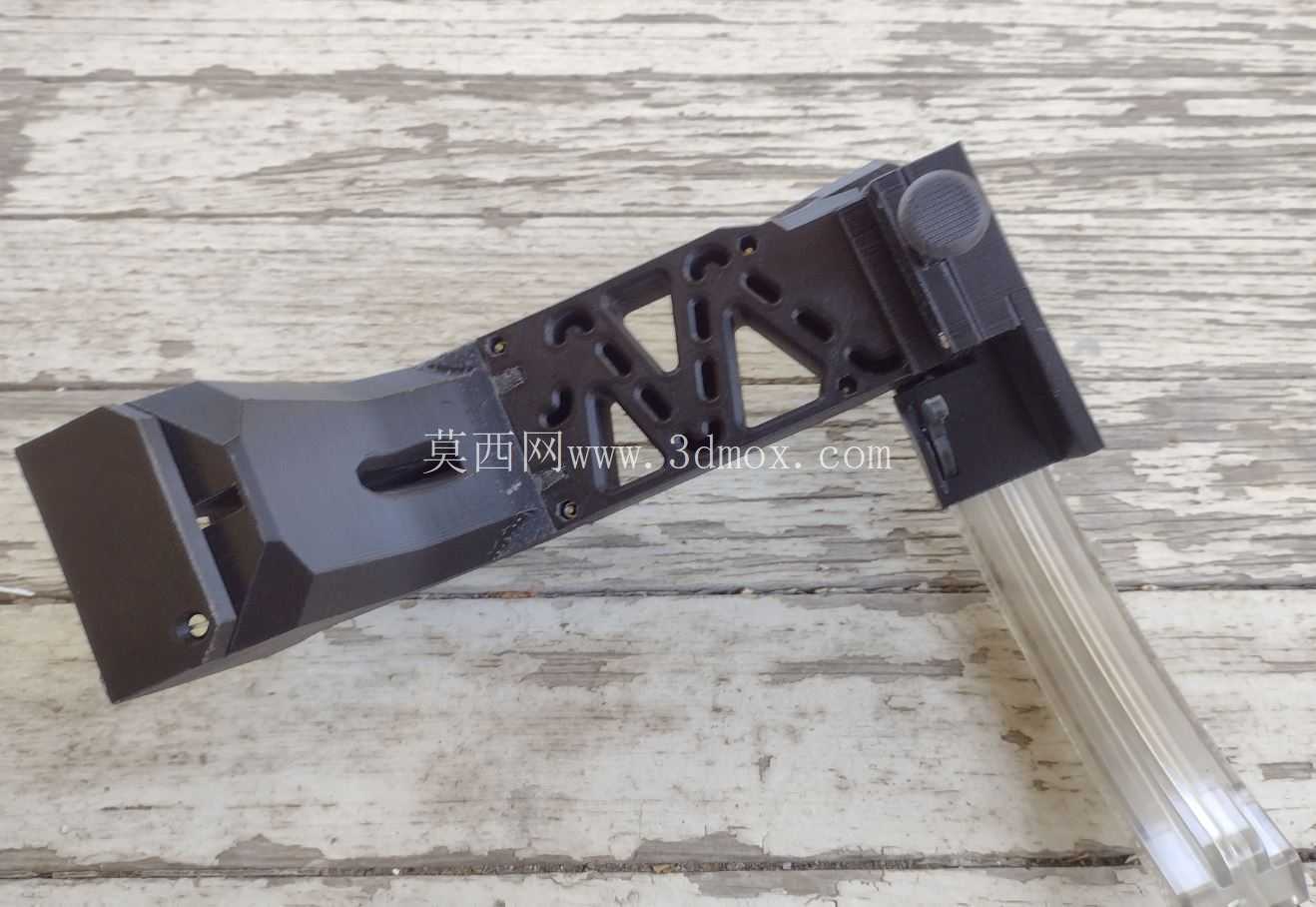

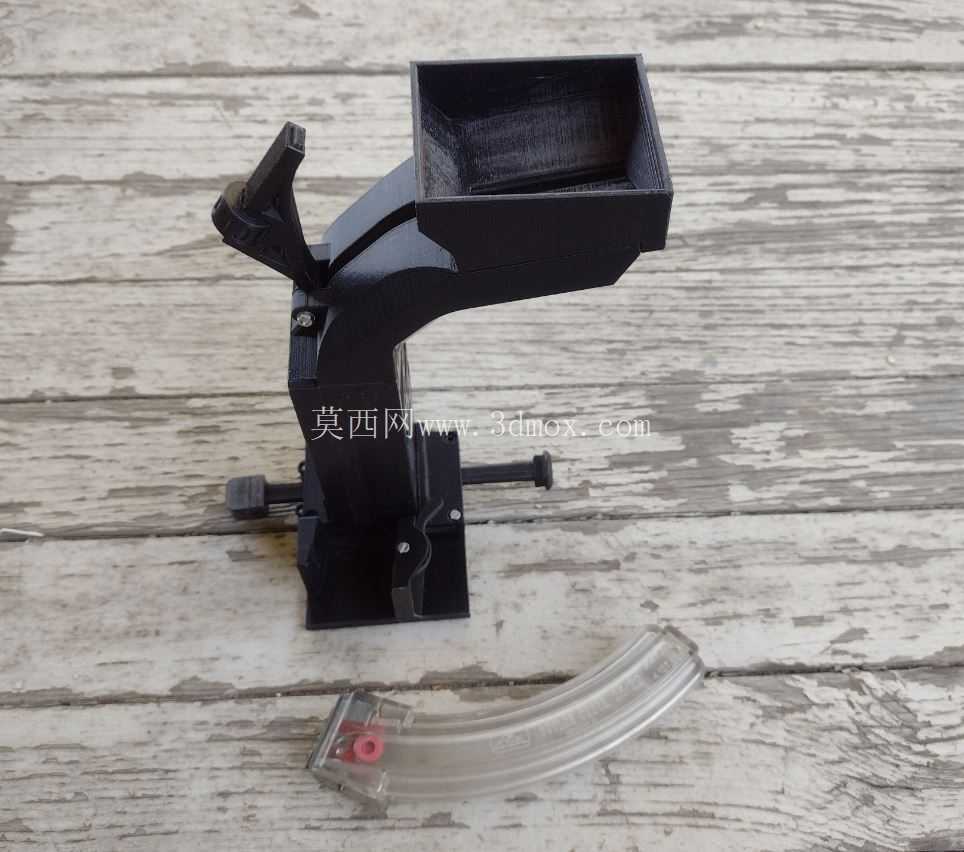

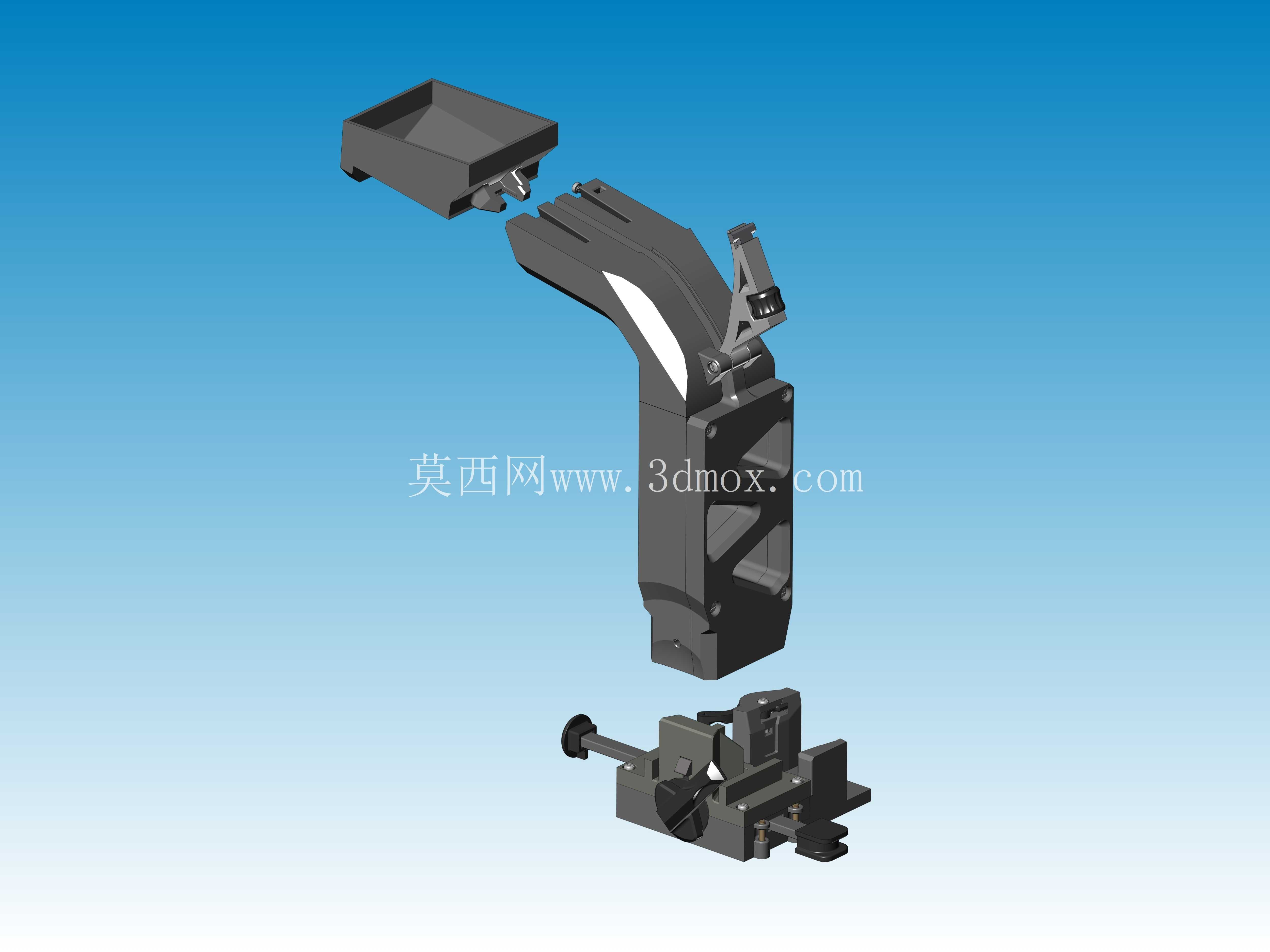

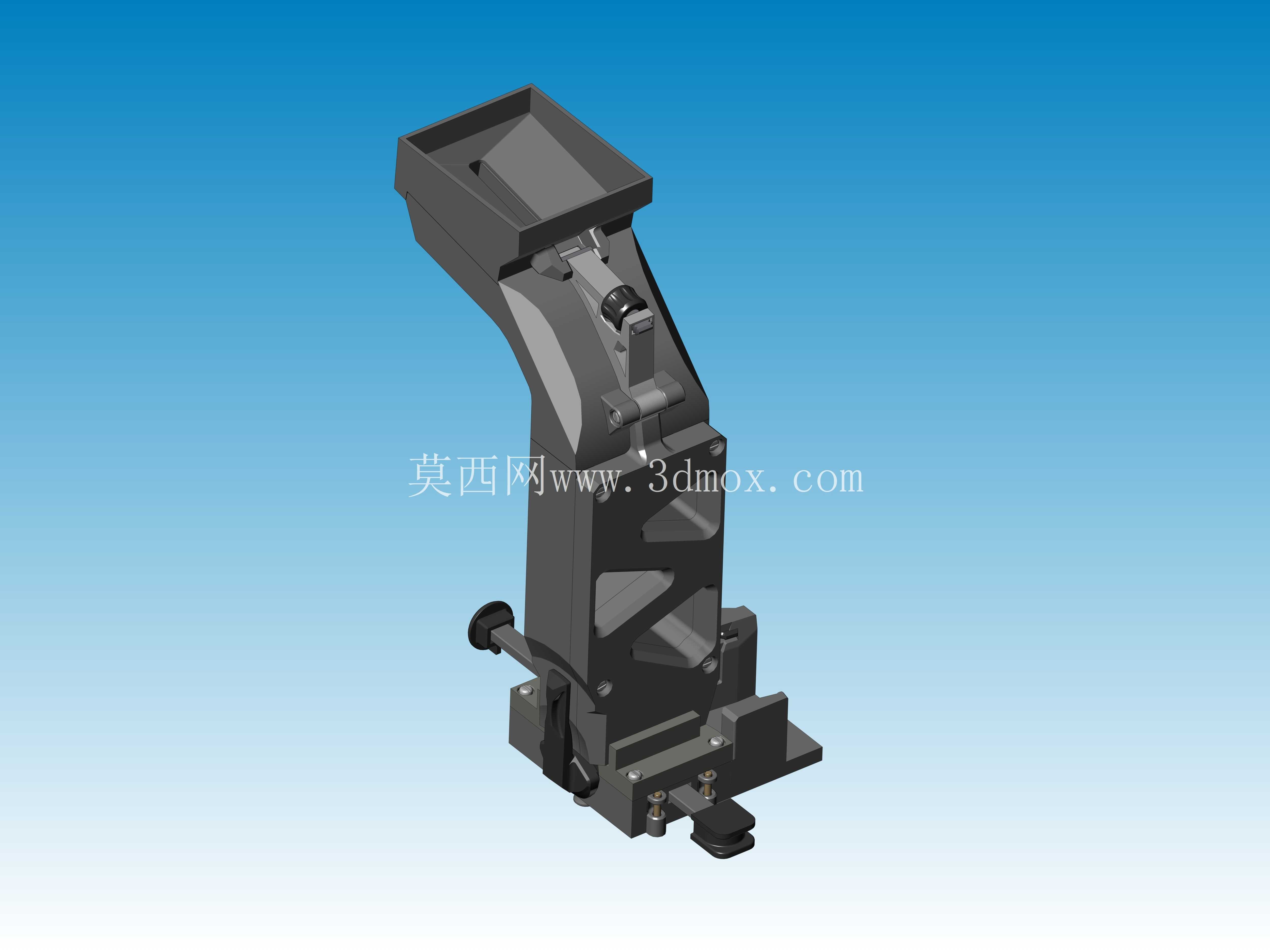

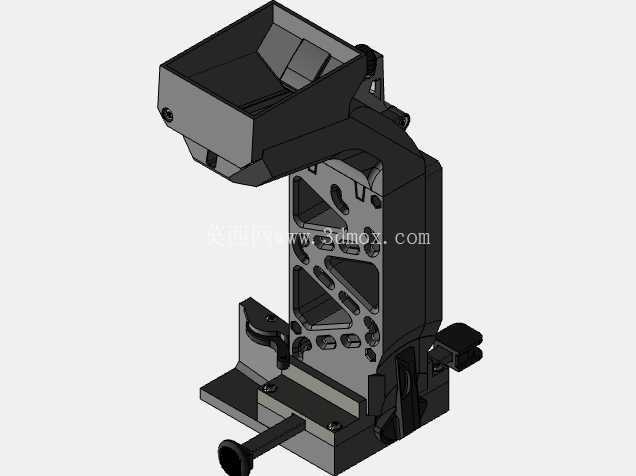

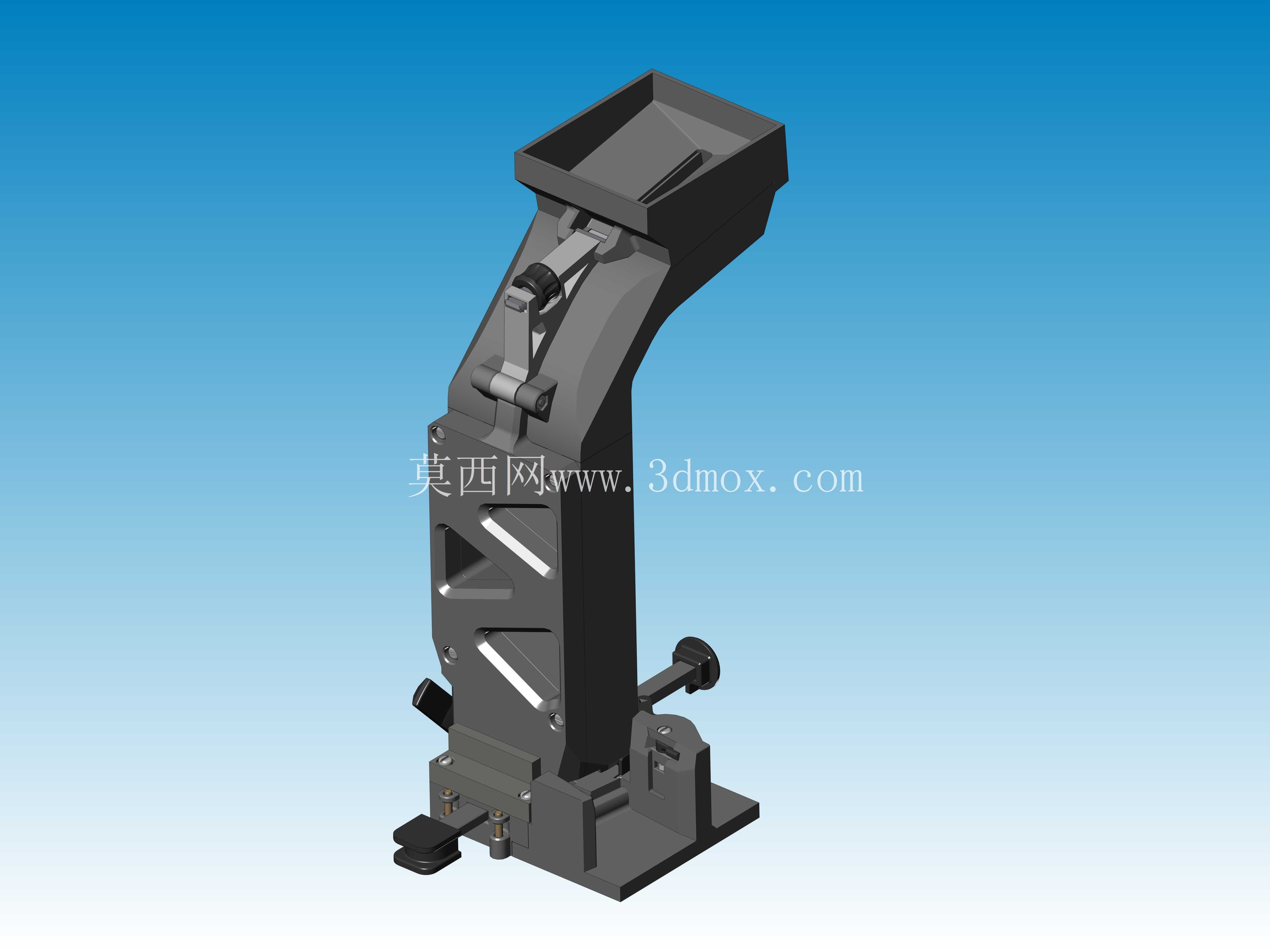

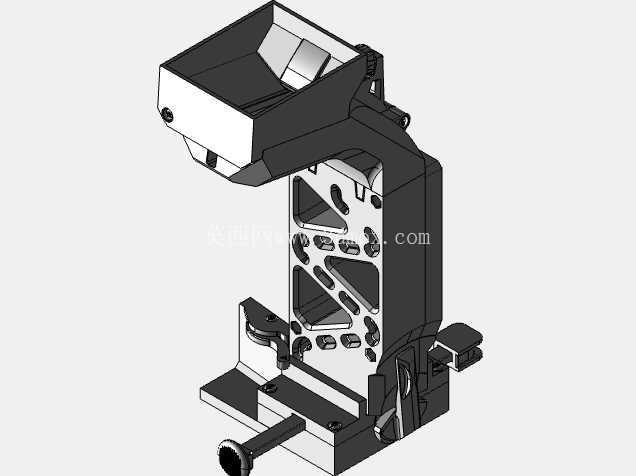

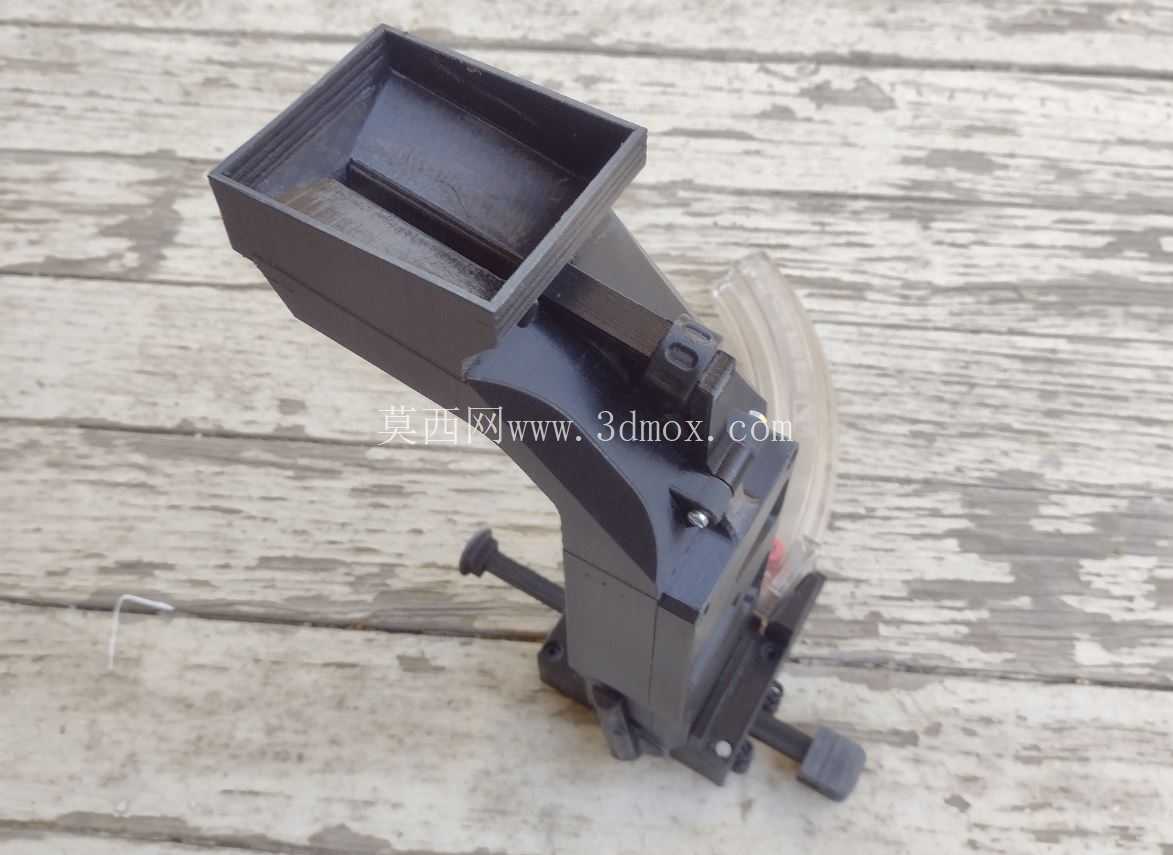

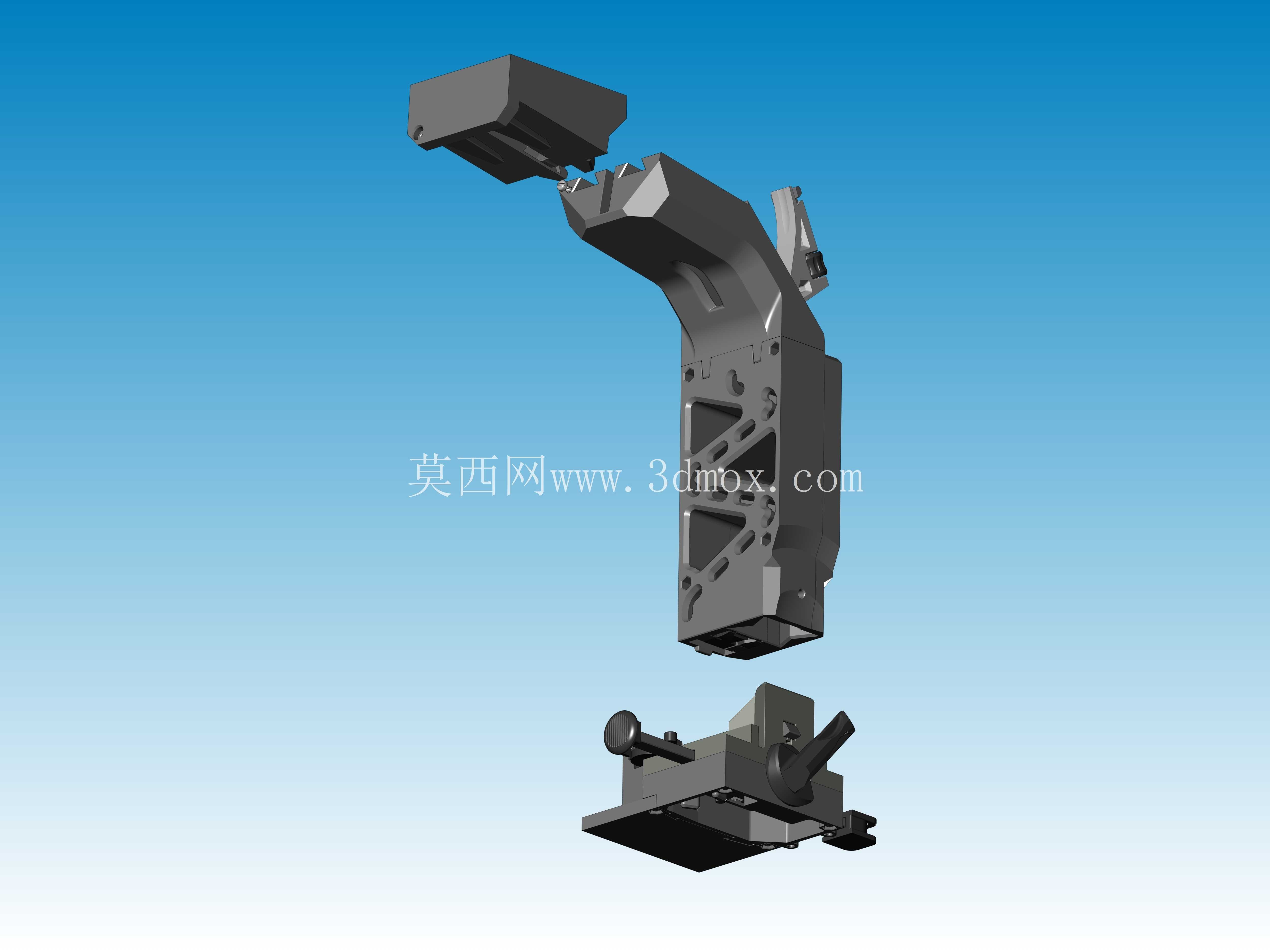

　　从整体布局来看，设备采用立式斜撑架构，底部为平整安装基座，预留多处固定孔位，可直接通过螺栓锁紧在工作台面，也能搭配加长压板适配不同厚度的桌沿，避免装填过程中整机侧翻移位。基座上方的主体支撑臂呈前倾角度，角度设定经过反复校核，既保证弹药依靠自重顺畅下滑，又不会因坡度过大导致弹体堆叠卡料。顶部料斗为敞口方形槽结构，槽体内壁做加高围挡设计，原始方案料斗侧壁高度偏浅，批量倒入弹药时容易在晃动中洒出，优化后加高的围挡可以容纳数十发22lr弹药，操作人员只需轻微拨弄料斗内的弹药，就能让弹体顺着滑道入口逐枚排序。

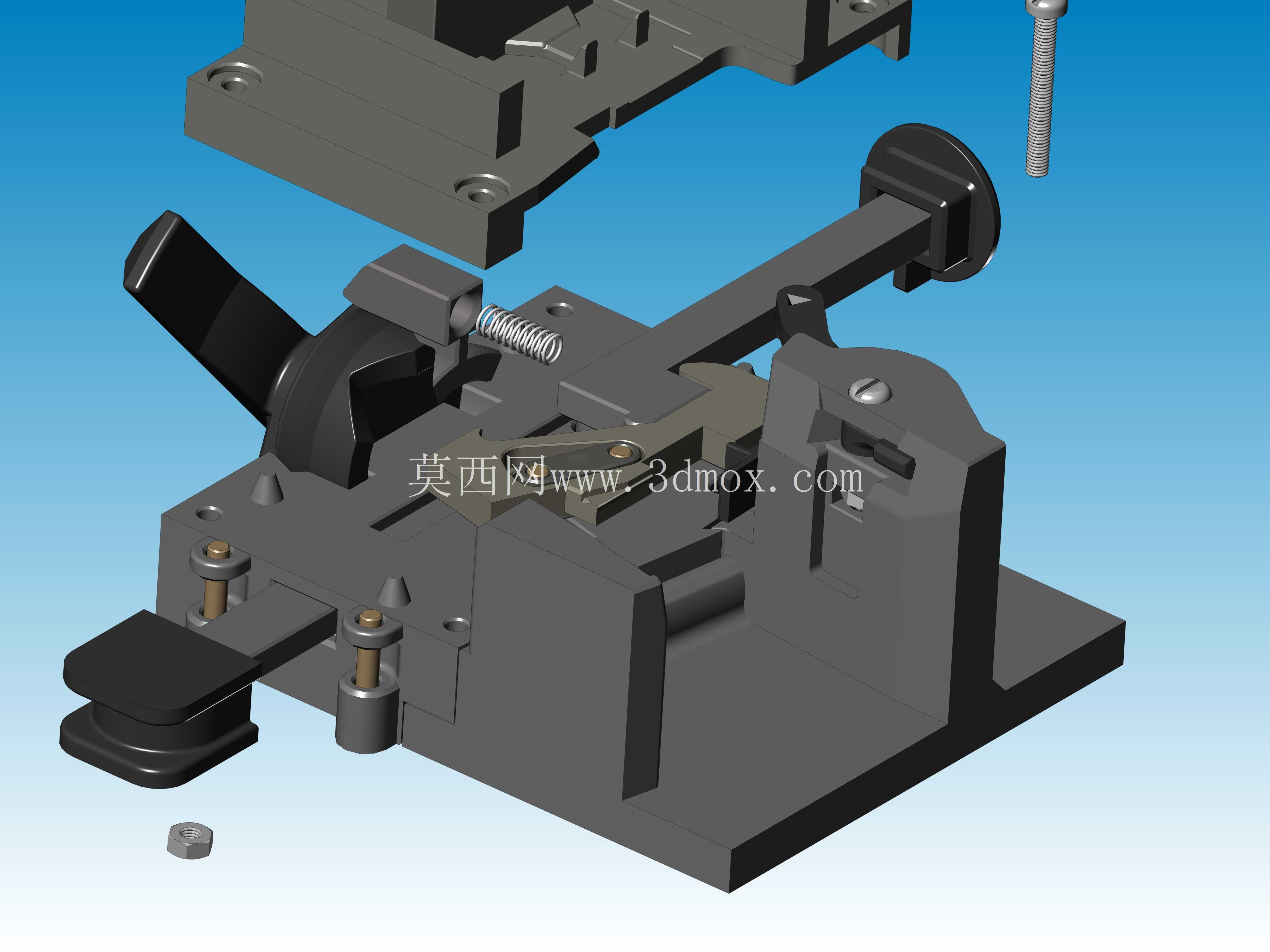

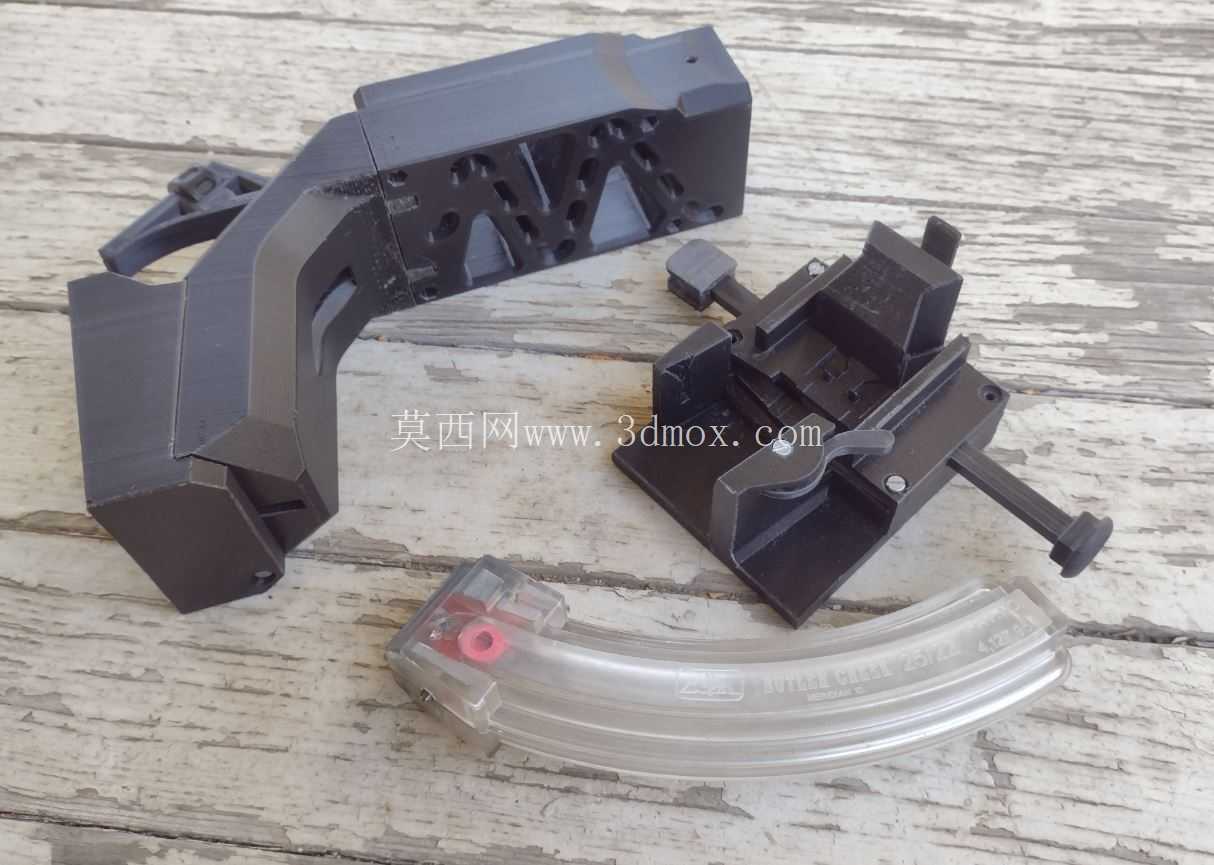

　　核心装填执行机构位于支撑臂中段，压杆组件采用杠杆增力设计，操作人员只需施加很小的下压力，就能推动压头将滑道内定位完成的弹药精准推入弹匣口部。压头行程与弹匣托弹板的压缩行程完全匹配，不会出现推送过度损伤弹壳、或是推送不到位导致弹药无法完全入匣的问题。机构内部的弹性复位部件选用标准笔形弹簧，销轴部位采用3毫米竹签作为简易销钉，所有非受力连接件都能用日常易得的耗材替代，降低制作门槛。侧面设置的可调定位旋钮，可以快速适配鲁格1022不同规格弹匣的宽度与入弹口高度，更换弹匣时只需松开旋钮调整挡块位置，锁紧后即可重复定位，无需反复对位。

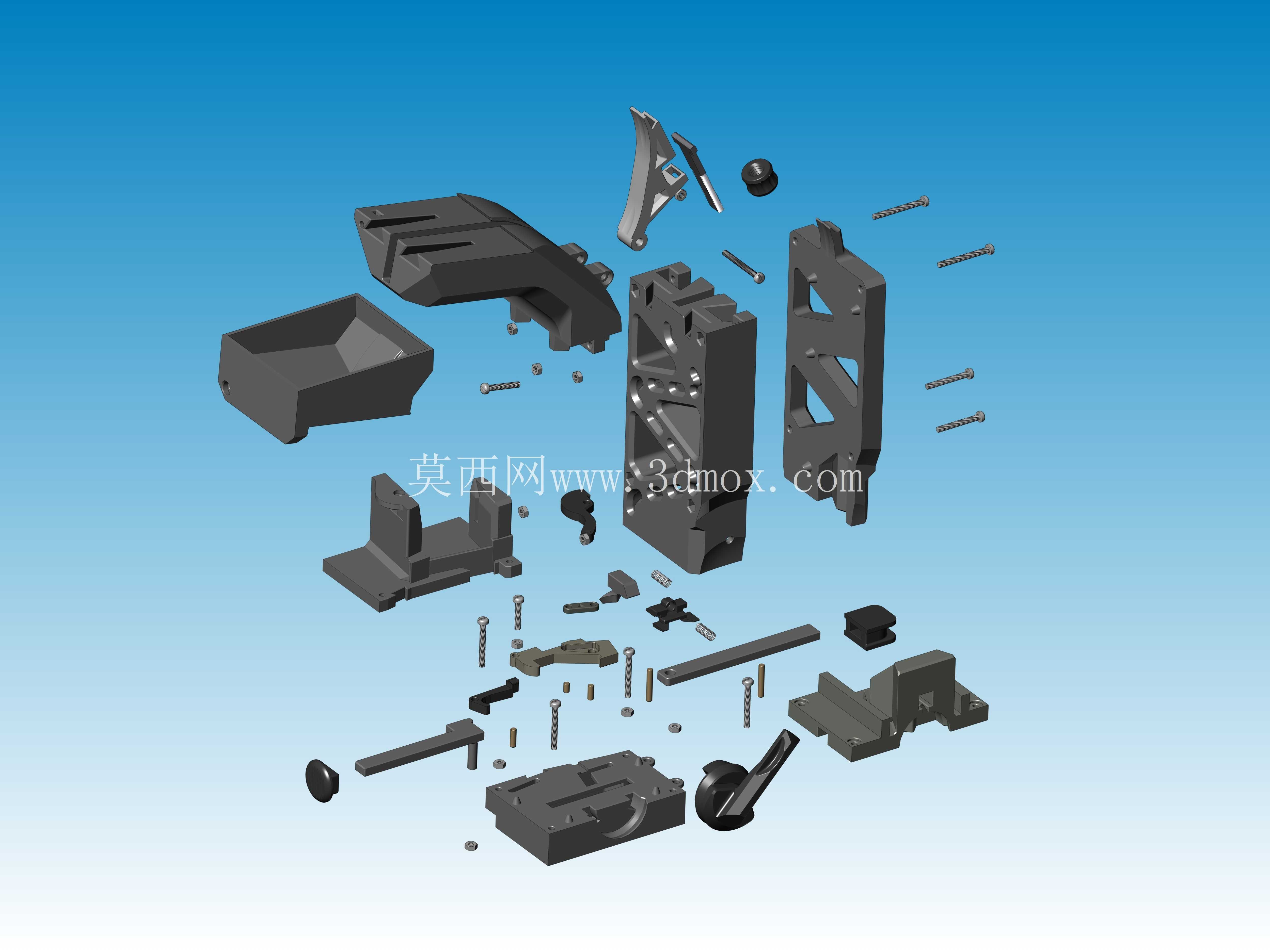

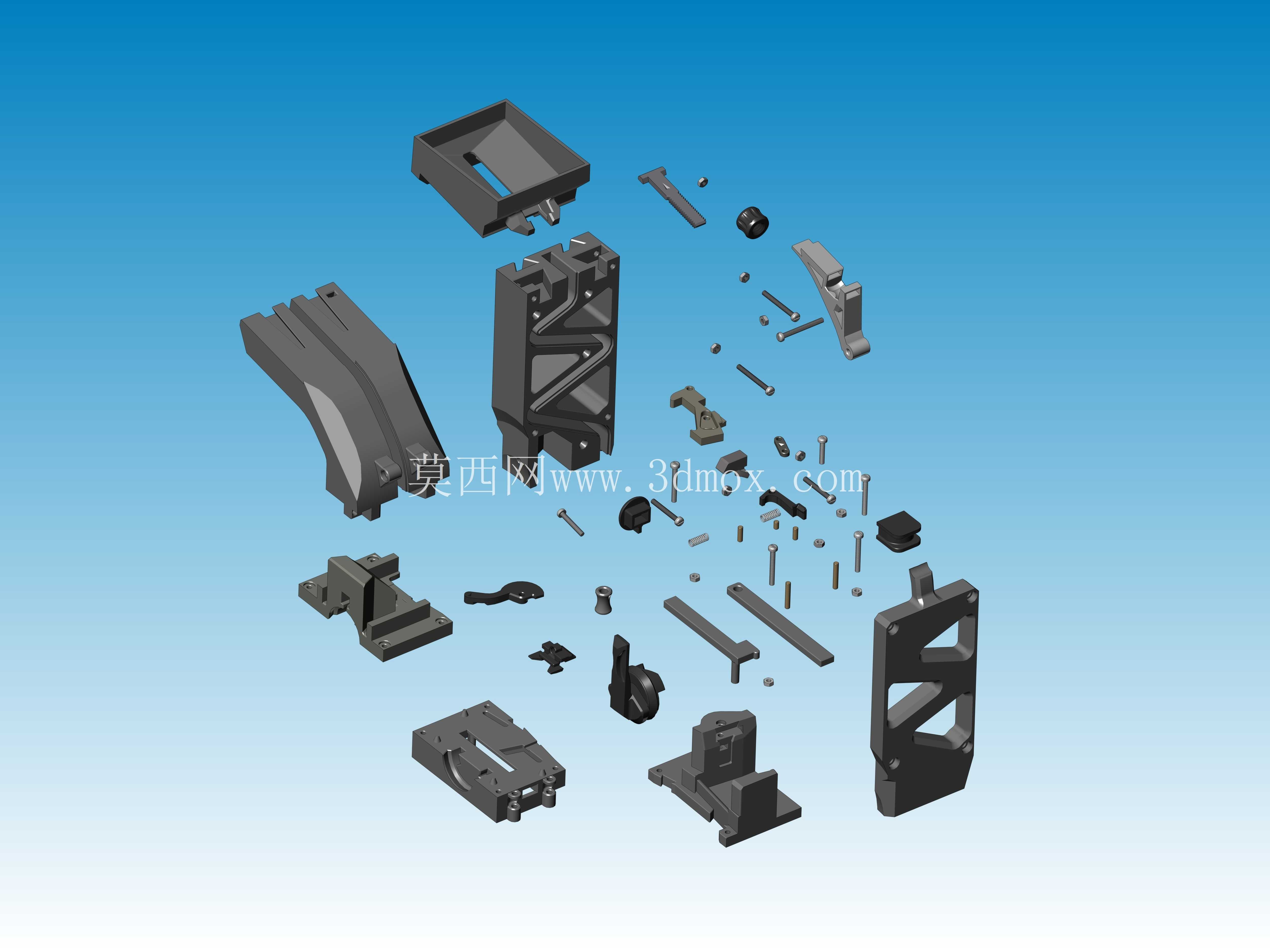

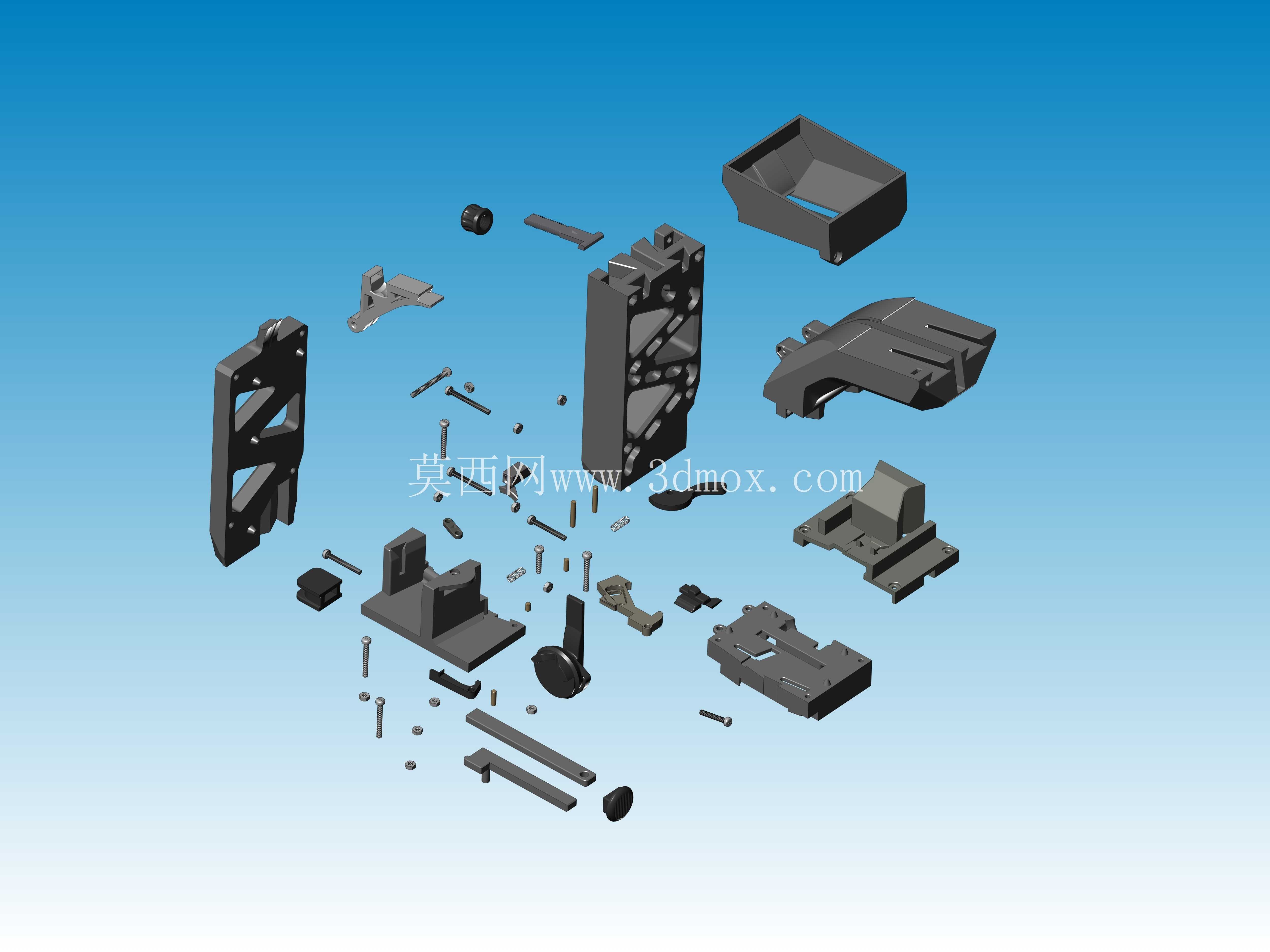

　　结构设计充分兼顾3D打印制作的工艺特性，主体承载件采用PLA线材打印时，设置3层外壁轮廓、15%立方体填充密度即可满足日常手动操作的强度需求，层厚选用0.2毫米就能保证滑道表面的光滑度；细小的压头、定位销等零件，采用0.12毫米层厚打印，配合4层以上外壁、不低于50%的填充密度，避免高频受力部位出现断裂。所有悬空部位都添加易拆除的树状支撑，打印完成后只需简单修剪就能获得完整零件，不需要复杂的二次机加工。整机没有复杂的异形曲面，所有装配面都设计了明确的定位止口，打印件的公差累积可以通过安装孔的间隙设计补偿，即使是桌面级FDM打印机也能顺利制作。

　　安装边界方面，基座底部轮廓尺寸紧凑，不会占用过多工作台空间，固定孔位的间距适配标准木工桌、金属工作台的常见安装孔距，既可以永久固定在专用装填工位，也能搭配快速夹钳实现临时固定。料斗最高处距离安装面的高度符合人体工学，操作人员站姿或坐姿都能自然操作压杆，不需要抬臂或弯腰。滑道内部的通道宽度严格按照22lr弹药的外径设计，只允许单枚弹药依次通过，从根源上避免双弹同时进入压装位的卡滞故障。长期使用后如果压头出现磨损，只需单独更换打印的压头零件即可，主体支撑结构无需整体报废，维护成本极低。整套机构没有电气元件，纯机械结构可靠性高，在粉尘、温差变化较大的户外靶场环境也能稳定使用，不会出现电子设备失效的问题。
