凯迪拉克XT5尾门内板总成结构

　　这套尾门内板结构面向豪华中型SUV的后背门总成开发场景，属于白车身开闭件模块里的核心承载骨架，在整车量产环节承担外板贴合支撑、附件集成安装、密封路径约束与碰撞载荷传递的多重作用。日常使用中，尾门需要反复完成开启闭合动作，既要承载玻璃、门锁、铰链、气弹簧、内饰板、线束与密封条的全部安装载荷，还要在车辆行驶过程中承受扭转、振动与温差形变，因此内板的结构布局直接决定后背门的刚性、耐久与装配精度。

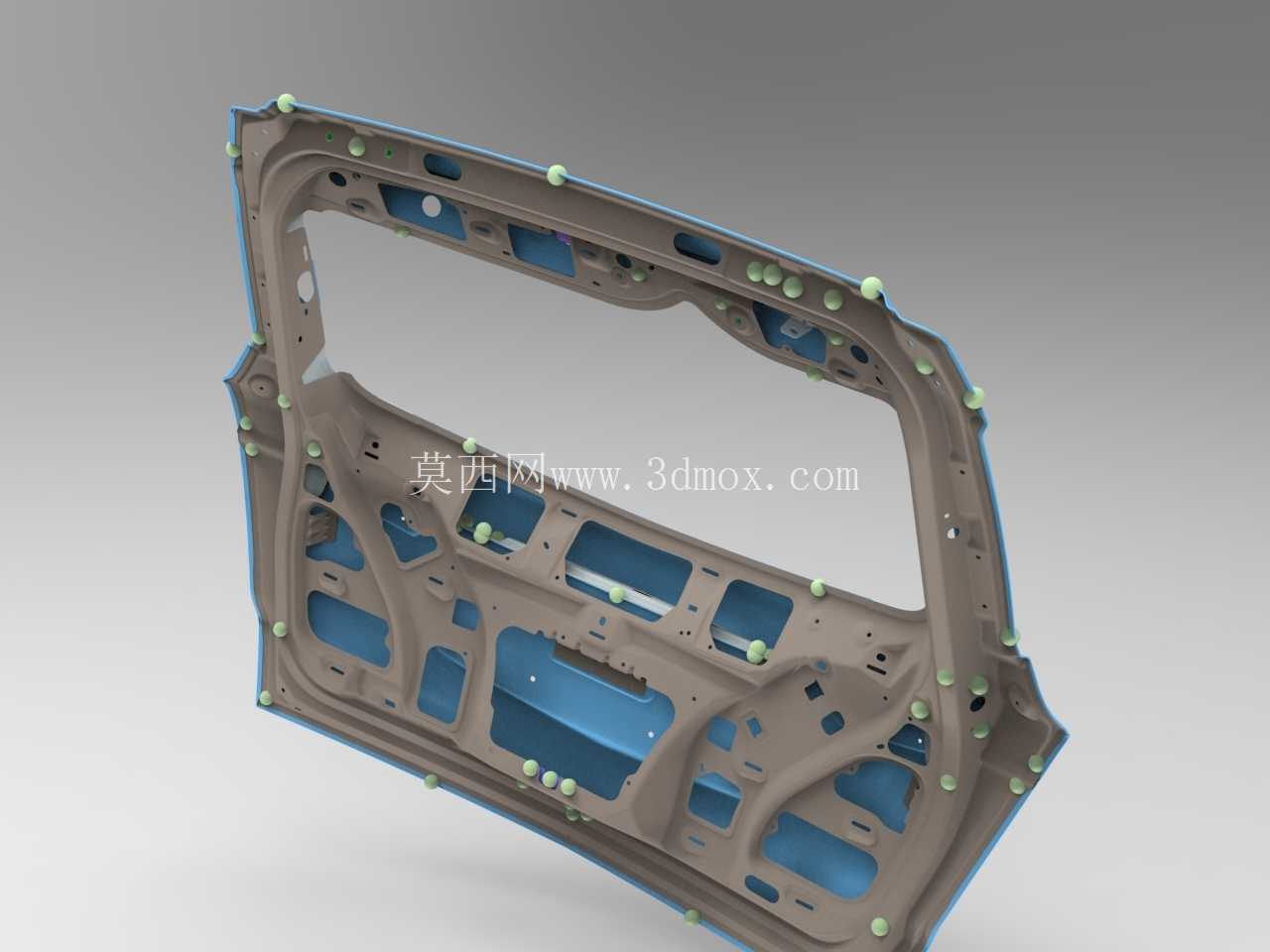

　　从结构形态看，模型呈现的是尾门内侧的冲压骨架，整体轮廓跟随后背门的大弧度外造型走形，上沿贴合后风挡下边界，两侧延伸至D柱与侧围对接区域，下部预留牌照板、保险杠上沿与锁体机构的安装空间。板件并非简单平板，而是通过深浅不一的拉延腔体、纵横交错的加强筋和局部台阶面形成箱型承载结构。大面积的开窗区域对应风挡玻璃的安装边界，周边连续的翻边面为玻璃胶涂覆与定位提供基准；四周分布的凸焊螺母、安装柱和小凸台，则用于固定线束卡扣、内饰卡扣、撑杆支座与附属支架。

　　设计思路上，尾门内板首先要解决薄板刚性不足的问题。工程上通常不会单纯增加料厚，而是利用冲压成形获得封闭或半封闭的截面，把外力沿筋条和腔体导向铰链、锁扣以及侧围连接点。模型中可以看到多条主加强筋从上部铰链区域向两侧和下部锁体区域延展，形成近似桁架的传力路径；局部大开孔周边则通过翻边、凸台和补强台阶抑制边缘失稳。这样在尾门受到关闭冲击或路面扭转输入时，变形不会集中在玻璃边框或门锁附近，而是分散到整个内板骨架，减少外板油石面的凹陷与异响风险。

　　安装边界方面，上部铰链安装区需要保持较高的局部刚度，孔位同轴度和贴合面平面度直接影响尾门与车顶、侧围的间隙面差；两侧气弹簧或电动撑杆连接点要承受开启过程中的反力，支座周围通常设置加深型筋槽和多层叠焊面；下部锁体安装区则需与车身锁扣精准对中，避免关闭时出现卡滞、半锁或密封不均。模型中沿边缘分布的小圆点可理解为焊点、螺栓或定位特征，它们把内板、外板、加强板及附件支架连接成整体，其点位密度会随载荷大小变化：铰链、锁体、撑杆区域明显更密，普通装饰边区域则以保证连接连续性为主。

　　在整车匹配中，尾门内板还要兼顾密封与涂装工艺。外圈一周的密封面需要保持平滑连续，密封条压缩量不能因板件波浪变形而忽大忽小，否则雨水冲洗和高压洗车时容易出现渗漏。内板上的漏液孔、排气孔和减重孔虽然在外观上不显眼，却关系到电泳液进出、烘烤排气以及总成轻量化。开孔不能随意布置，既要切掉低应力区材料以降低重量，又不能切断主传力筋，还要避免在玻璃粘接区附近产生应力集中。

　　从建模角度看，这类零件需要重点表达复杂自由曲面与冲压工艺特征的衔接关系。外轮廓型面决定与外板、灯具、保险杠和侧围的外观匹配，内部筋槽深度、拔模角度、圆角半径则影响板材拉延是否开裂、起皱以及后续回弹控制。安装孔位不能只按几何中心绘制，还要结合焊接螺母、夹具定位和总装工具的操作空间进行校核。对于开闭件工程师而言，该结构可用于尾门刚性分析、断面检查、焊点规划、附件布置以及与周边零件的干涉检查；对于工艺人员，则可据此评估拉延方向、压料面形态、修边线和翻边顺序。整体来看，它不是单一外观件，而是把造型、承载、密封、装配和制造约束集中在一块薄板上的车身关键结构。
