撬装式两万升卧式滑油储运罐体

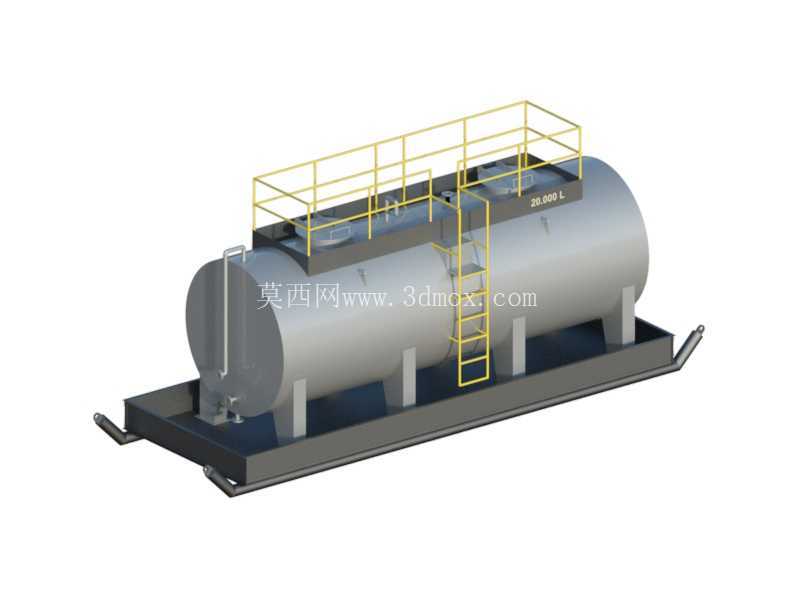

　　这套罐体结构面向野外作业场站、临时供油点、厂区油料中转区以及移动动力设备配套场景，核心作用是集中存放润滑油或燃油，并通过撬装底座实现整体转运、快速就位和重复布设。罐体采用卧式圆筒加两端封头的形式，相比立式储罐，重心更低，对基础不均匀沉降和运输颠簸更友好；在有限高度空间内，卧式布置也便于车辆靠近、管路接驳和日常巡检。

　　筒体是主要储容部分，封头采用圆弧过渡，能够降低承压时的应力集中。罐壁下方布置多组鞍式支座，支座并非简单落在底板上，而是与撬架承重梁对应，使充液后的重量沿纵向框架传递，避免罐体局部受弯。鞍座与筒壁接触区域需要关注包角和垫板过渡，实际建模时应保留支撑区的连续贴合关系，不能只做视觉摆放。

　　顶部设置检修操作平台，平台周边由护栏围合，护栏包含立柱、横杆和踢脚防护，满足人员在罐顶进行量油、开盖检查、附件维护时的临边防护需求。平台板面采用格栅化表达，既减轻自重，也能减少积液和积污。罐顶人孔、接管口和呼吸附件集中在操作区附近，人员不必在弧形罐面上长距离行走，降低巡检风险。

　　侧面直爬梯连接撬座地面与顶部平台，梯梁、踏步和护笼结构清晰。爬梯位置避开罐体主要接管和吊装干涉区，上端与平台框架衔接，下端落在撬装底座范围内，保证人员上下时脚下有稳定支撑。对于需要频繁转场的设备，这种把梯、台、护栏与罐体集成在一起的方式，可减少现场二次安装工作量。

　　底座为整体焊接撬架，纵向主梁、横向支撑梁和面板共同构成承载框架。罐体、爬梯和顶部平台的载荷最终汇入撬架，四角及侧边设置吊装或牵引连接结构，便于叉车、吊车或拖运设备作业。底座两端伸出的连接部可用于拖运挂钩或绑扎固定，运输时罐体不需要拆解，外部管路和防护件也能保持相对位置。

　　从安装边界看，设计时需要同时控制罐体长度、直径、平台高度和爬梯外伸量。撬座外缘决定了设备落地占位，顶部护栏决定最高运输高度，侧面爬梯和端部挂钩则影响吊装净空。设备就位区应预留巡检通道、罐顶操作空间以及管路接驳距离；若采用整车转运，还需核对道路运输宽度、高度和重心位置。

　　建模过程中，筒体、封头、鞍座、撬架、平台格栅、护栏和爬梯分别建立装配关系，能够清楚表达零件层级。罐体中心线与撬架中心线保持一致，鞍座间距结合筒体长度和挠度控制布置；护栏立柱间距按防护区段均匀划分，爬梯踏步间距保持一致。管口、人孔和顶部附件的位置围绕操作平台集中，既符合使用逻辑，也方便后续在模型中继续补充阀门、管线和泵送单元。

　　在油料储存场景中，该结构不仅是一个容器，更是集承载、防护、检修和转运功能于一体的撬装设备。其设计重点不在复杂传动，而在载荷传递、人员安全、运输边界和现场可达性。通过三维模型可以提前检查罐体与撬架的支撑关系、爬梯与平台的衔接位置、护栏围合范围以及吊装转运时的外部干涉，为施工图细化、材料统计和现场布置提供直接依据。
