焊接块笼成型工装夹具三维结构

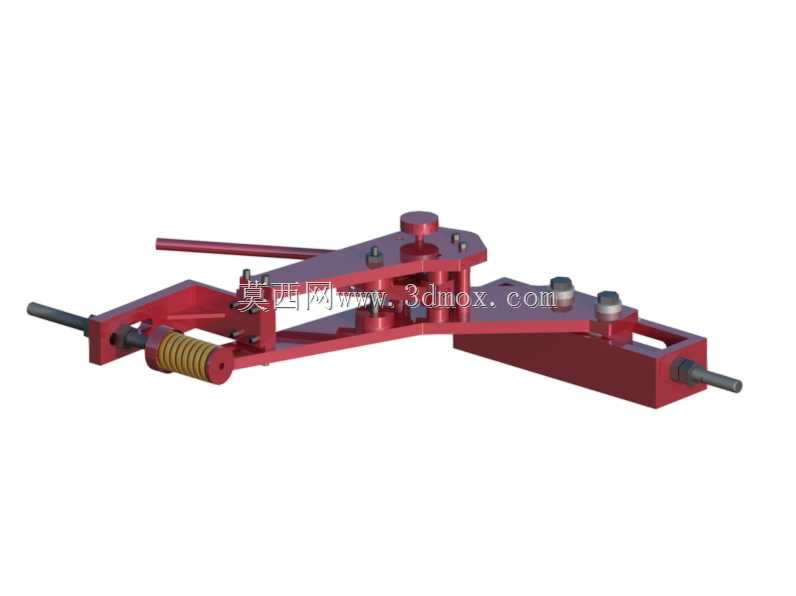

　　这套工装结构主要服务于金属线材、扁钢拼焊笼体类工件的批量成型工序，在车间里承担工件定位、夹紧与焊接姿态保持的作用，常见于仓储笼、焊接网笼、小型框架焊件的预制工位，也可适配钢筋骨架、钣金框体的组对作业。现场使用时，工人先将待弯折、待拼合的金属坯料依次摆放到工装的定位槽与挡块之间，通过侧端的锁紧机构把坯料压紧到预设成型位置，弹簧复位组件在松夹时自动推开压臂，减少人工扳动的操作行程，整套机构不需要额外配置动力源，依靠手动杠杆即可完成锁止，在小批量焊件加工、钣金维修工位、五金构件预制场景中适配性很强。从结构设计逻辑来看，这套工装优先保证组对尺寸的一致性：底座采用长条形焊接机架作为承载基准，两端预留螺杆调节位，

　　可根据不同长度的笼体坯料调整定位挡块的间距，适配一定范围内的工件尺寸变化；中部的铰接压臂通过销轴连接在机架支座上，压头位置对应坯料的弯折受力点，夹紧时压头垂直压合在坯料表面，避免焊接过程中坯料受焊接收力出现移位、翘曲。机架上分布的多个可调定位螺栓，分别对应坯料的横向、纵向限位，调试时可通过螺栓旋入深度微调定位间隙，补偿坯料本身的下料公差，降低工件来料尺寸偏差对成型精度的影响。侧端布置的圆柱弹簧套在导向螺杆上，夹紧时弹簧随压臂动作蓄能，松开工装锁扣后弹簧弹力带动压臂自动抬起，工人取放工件时不需要手动抬起重型压臂，连续作业时能明显减少操作辅助时间。工装两端伸出的导向螺杆既作为夹紧力的传力部件，也作为压臂摆动的导向支撑，

　　螺杆端部的限位螺母可以限制压臂的最大张开角度，避免松夹时压臂过度翻转碰撞周边工位器具。安装边界方面，整套工装的底座为平直焊接钢结构，底面可直接通过压板固定在焊接工作平台上，也可在底座预留孔位锁装到变位机的工作台面，配合焊接变位机调整工件施焊角度；工装的横向占用空间沿底座长度方向延伸，压臂抬起状态下的上部空间需要预留足够操作余量，避免与车间上方的焊枪悬挂机构、送丝装置发生干涉。现场布局时，工装一侧预留工人上料、取件的操作空间，另一侧可摆放焊接电源与焊枪支架，压臂的活动行程范围内不能堆放其他工装配件，防止夹紧动作出现卡滞。结构细节上，所有铰接点位都采用销轴配合，磨损后可单独更换销轴与衬套，不需要整体报废工装；

　　压头与坯料接触的位置可根据工件外形更换适配垫块，避免硬质压头划伤金属坯料表面，针对表面质量要求高的镀锌件、抛光件，还可以在压头处加装铜质或尼龙垫块。机架主体采用型钢焊接后做去应力处理，长期承受夹紧力与焊接热辐射也不容易出现基准变形，保证长期使用后组对尺寸仍能稳定在公差范围内。这套工装的设计思路完全围绕焊件组对的实际痛点展开：手工自由组对焊件时，需要工人反复测量尺寸、敲击调整坯料位置，不仅效率低，还很容易出现角度偏差、焊缝错位；采用这套定型工装后，坯料摆放到位后直接锁紧即可固定所有成型尺寸，焊接过程中工件始终保持预设姿态，焊后松开夹具就能得到尺寸一致的成型焊件，大幅降低对工人划线、定位技能的依赖，即使是新手操作工也能快速完成合格焊件的组对作业。针对不同规格的笼体焊件，只需要调整两端定位挡块的位置、更换对应外形的压头垫块，就能快速切换生产型号，不需要重新制作整套工装，在多品种小批量的焊接加工场景中，这种可调式工装的复用优势非常突出。工装的受力路径经过明确校核，夹紧力通过压臂、支座直接传递到底座机架，不会让定位螺栓承受额外的弯折载荷，长期重载使用下构件不易出现塑性变形，焊接时产生的飞溅也不容易进入铰接缝隙，日常维护只需要定期给销轴点位加注润滑脂、清理机架表面的焊渣即可，维护成本极低。
