笼式线材卷取成型设备结构设计

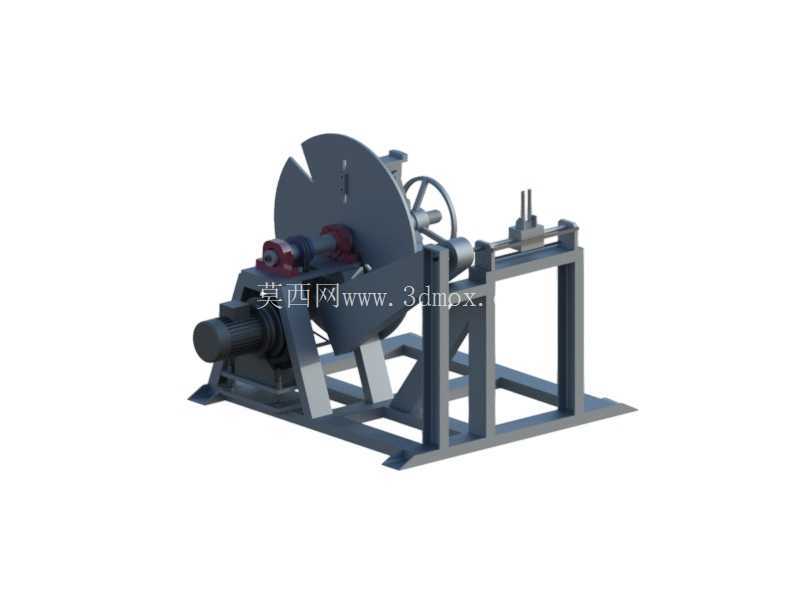

　　在金属线材深加工、线缆预制件生产以及五金线材制品的成型工序里，笼式卷取设备是衔接前道拉拔、校直工序与后道转运、深加工环节的核心配套装备，不同于普通的工字轮收线设备，这类笼形卷取结构更适配大直径规格线材的成卷收纳，能避免硬态线材收卷过程中出现表面划伤、内应力集中导致的盘卷散垮问题。这套笼形成型卷取结构的机架采用型钢焊接拼合框架，底部预留整平和地脚安装的调节孔位，安装时需要匹配生产线的出料高度，保证前道工序输出的线材能水平导入卷取工位，避免线材导入角度偏差带来的额外拖拽阻力，机架的整体刚性经过加强处理，卷取过程中即使满盘负载启停，也不会出现明显的结构晃动，保证成卷的圈径一致性。设备的核心卷取轮盘采用厚钢板切割成型，

　　轮盘边缘做了圆弧过渡处理，避免硬态线材收卷时被棱边刮伤镀层或母材表面，轮盘侧方配套的手轮结构用于手动调整笼架的开合幅度，适配D300到D600区间不同成卷内径的生产需求，调整时不需要拆卸核心部件，只需要转动手轮带动丝杠副调整辐条的伸出长度，就能快速切换成卷规格，适配多规格小批量的线材生产场景。驱动单元布置在机架侧下方，通过减速机构直接带动主轴转动，动力传递路径短，传动损耗小，主轴位置配套了轴承座支撑结构，能承受满盘卷取时的径向载荷和偏转载荷，避免长期运行出现主轴窜动问题。导入工位设置了可调节的导向立辊和压持结构，线材进入卷取笼之前，会先经过导向组校正进料方向，压持结构能根据线材直径调整压紧力，避免高速卷取时线材出现跳丝、乱线问题，

　　导向辊的表面做了淬硬处理，耐磨性能优异，长期接触高速运动的线材也不会出现明显的磨痕，减少线材表面的划伤概率。从设计逻辑上看，这套结构没有采用复杂的电控排线机构，而是依靠笼架的旋转离心力让线材自然排布成卷，结构可靠性更高，维护成本更低，非常适合五金制品厂、钢绳预制件生产车间这类工况相对复杂、维护人员技能水平参差不齐的场景，设备没有精密的光学或电子传感元件，日常只需要定期给轴承、丝杠副加注润滑脂，检查紧固件的松紧程度就能稳定运行。安装边界上，设备的整体占地尺寸适配常规车间的通道宽度，不需要额外开挖基础，只需要在硬化地面上打膨胀螺栓固定即可，进料高度可以根据前道设备的出料高度做小幅调整，适配不同厂家的现有生产线对接需求，

　　不需要对原有产线做大规模改造。笼架的辐条末端做了可拆卸的挡料结构，当成卷达到设定重量后，只需要拆下挡料销，就能把整盘线材从笼架上取下，卸料操作简单，不需要借助额外的吊装辅助工具就能完成中小规格盘卷的卸料，大幅降低操作工人的劳动强度。在实际生产应用中，这类设备除了用于普通黑铁丝、镀锌铁丝的成卷，还能适配冷拔钢丝、铜线材、铝线材的收卷作业，只需要根据线材的硬度调整导向辊的间隙和卷取转速，就能保证成卷的紧实度一致，不会出现内层松垮外层过紧导致的盘卷变形问题。卷取转速可以根据前道工序的出线速度做匹配调整，保证卷取线速度和出线速度同步，避免出现拉细线材或者堆线乱线的问题，设备的传动部位都设置了安全防护罩，避免操作过程中衣物或者工具被卷入旋转部件，符合车间安全生产的防护要求。和传统的卧式收线机相比，这种笼形结构的成卷内径调整范围更大，同一台设备就能覆盖常规民用、工业用线材的成卷规格需求，不需要更换整套收线工装，换产调整时间能缩短七成以上，对于多品种小批量的线材加工企业来说，能有效减少工装储备成本，提升产线的换产效率。
