M6规格卡式浮动保持架螺母结构

　　卡式保持架螺母在电控柜、网络机柜、服务器机架以及各类钣金拼装设备里属于高频使用的预装紧固件，常规方孔安装位不需要在板材上攻丝，依靠保持架两侧的弹性卡爪卡入预制方孔后完成定位，后续穿装螺钉时螺母可在保持架内部小范围浮动，自动补偿钣金孔位的加工偏差与装配对位误差，这一特性在多拼板组合的柜体装配场景中实用性极强。

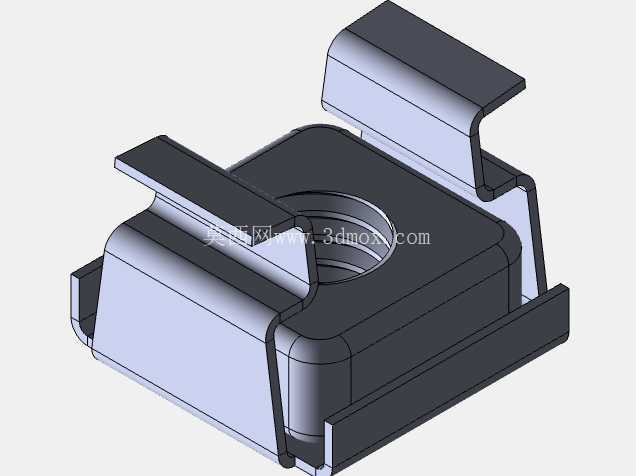

　　这套M6规格保持架螺母的建模逻辑拆分了两个核心组成部分：外部冲压成型的弹性金属保持架，以及内部嵌装的标准四方螺母本体。保持架采用薄镀锌钢板冲压弯折成型，两侧伸出带卡位的弹性卡扣，卡扣末端做导向斜角处理，实际装配时将保持架对准钣金立柱上的预制方孔推入，卡扣受力向内收缩，越过板厚后自动回弹张开，卡在板材背面完成轴向限位，不需要额外焊接、压铆或者从背面托扶螺母，单人在柜体外侧即可完成全部预装作业，大幅提升批量柜体的装配效率。

　　内部嵌装的螺母本体为标准四方外形，被保持架的翻边结构包裹约束，周向保留微小活动间隙，径向浮动量通常控制在0.5至1毫米区间，既不会在穿钉时跟转，又能抵消相邻钣金件开孔的同轴度误差。螺纹部分为标准M6公制粗牙，适配机柜行业通用的十字盘头螺钉、内六角圆柱头螺钉，常用于固定机柜侧板、导轨、安装梁、配线架、PDU电源模块等部件，适配的钣金板厚覆盖1.2毫米至2.5毫米的常规冷轧钢板、镀锌板以及铝板机柜立柱。

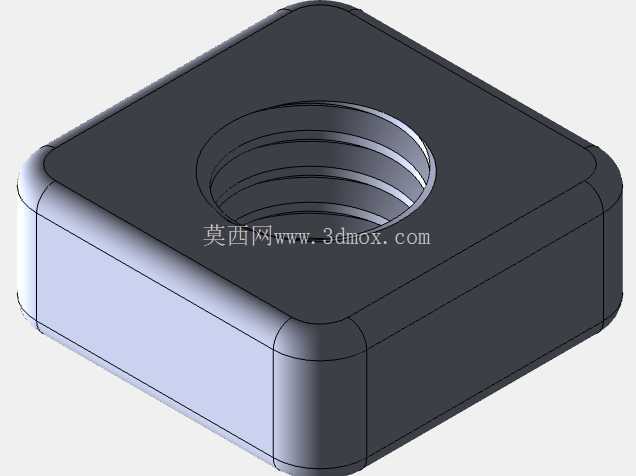

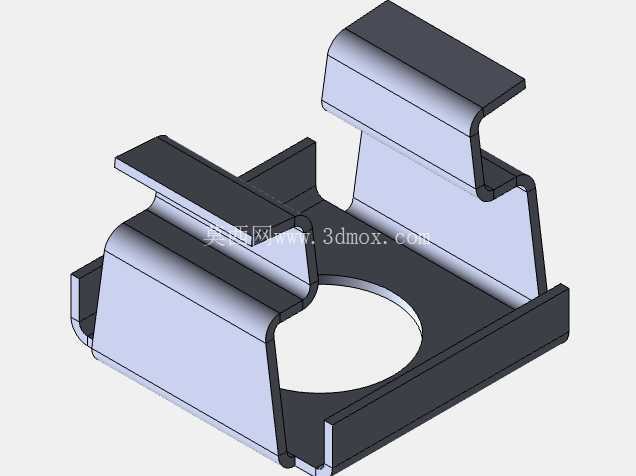

　　建模过程中首先完成内部四方螺母的实体绘制，按照标准M6螺纹大径、小径以及螺距参数完成螺纹细节建模，螺母的六方——此处为四方——外形尺寸符合常规卡母配套规格，保证螺母在保持架内不会发生周向转动。外部保持架的建模重点还原冲压折弯的工艺特征：板材的弯折圆角、卡扣处的冲压加强筋、顶部与底部的限位翻边都逐一还原，卡扣的弹性形态按照自由状态下的张开角度绘制，同时预留出卡入板厚后的变形空间，结构上避免出现干涉：当卡扣完全卡入方孔后，保持架的贴合面紧贴钣金外侧，卡扣背面的卡位台阶牢牢抵住钣金内侧，受轴向拉力时卡扣的受力方向指向板材，不会出现松脱脱出的问题。

　　从安装边界来看，这款M6卡母适配的方孔开孔尺寸为行业通用的12毫米×12毫米方孔，孔边距离钣金折弯边的最小距离需要满足卡扣张开的空间要求，建模时同步模拟了推入装配的全过程：保持架前端导向斜角先接触方孔边缘，持续施力时两侧卡扣向内弹性形变，直到整个保持架本体穿过方孔，卡扣回弹后卡位台阶挂住板材背面，整个装配路径无卡滞、无结构干涉。和传统压铆螺母相比，这种卡式浮动螺母不需要专用压铆设备，在现场改装、后期加装配件的场景中优势格外明显：运维人员如果需要在机柜现有空位加装设备，只需要找到对应的预留方孔，推入卡母即可直接上螺钉固定，不需要对柜体进行二次钻孔攻丝，也不会破坏机柜表面的喷塑防腐层。

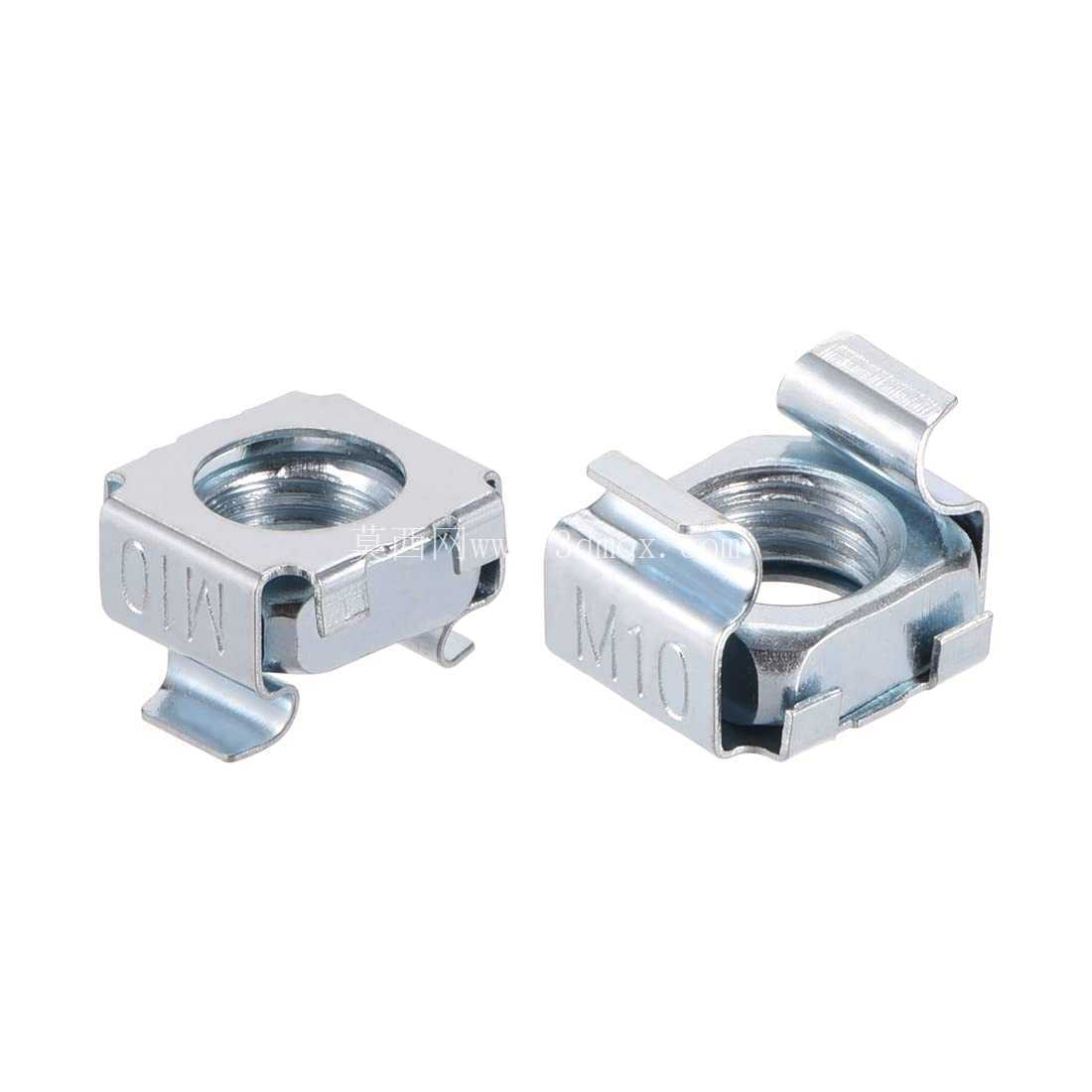

　　在实际机房设备安装场景里，同一台服务器机柜通常会预装数十个该规格卡母，分布在立柱的不同U位高度，浮动补偿能力让设备挂耳的安装孔和立柱孔位即使存在少量错位，螺钉也能顺利旋入，不会出现孔位对不上、强行拧螺钉导致螺纹滑牙的问题。保持架的镀锌表面处理和内部螺母的电镀锌镀层适配普通室内工控环境，具备基础防锈能力，长期使用中弹性卡扣的钢材屈服强度足够，多次拆装螺钉后卡扣依然能保持足够的卡紧力，不会因为反复拆卸出现松动脱落。建模时还特意还原了保持架表面冲压的规格标识字符，实物中在保持架平面压印螺纹规格标记，方便装配人员快速区分M5、M6、M8不同规格的卡母，避免选型混用。整个装配体的各零件配合关系完全贴合实际冲压件的装配逻辑，没有出现不符合钣金冲压工艺的突兀结构，结构工程师在做机柜钣金设计时，可以直接调用该模型核对开孔尺寸、安装间距以及螺钉装配后的操作空间，提前排查相邻部件的干涉问题。
