带交换工作台光纤激光切割设备

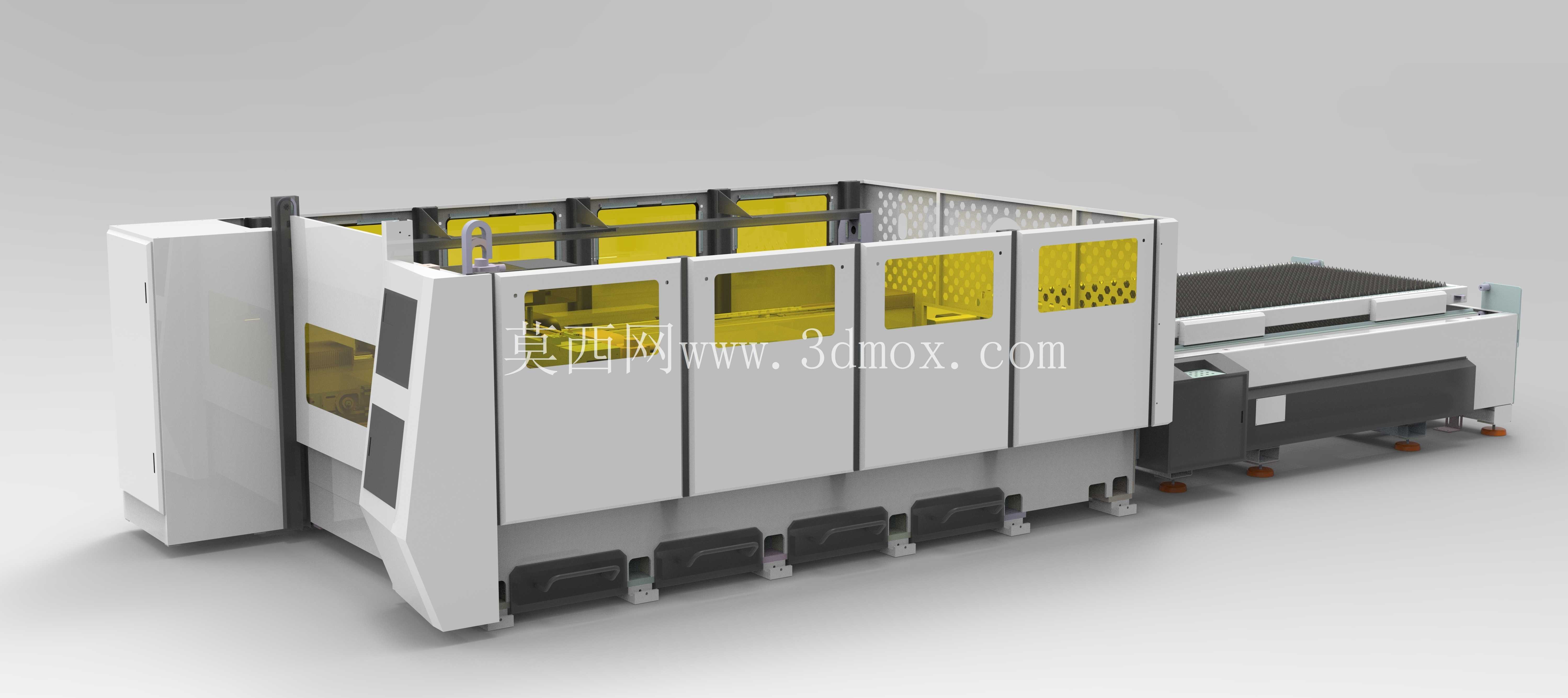

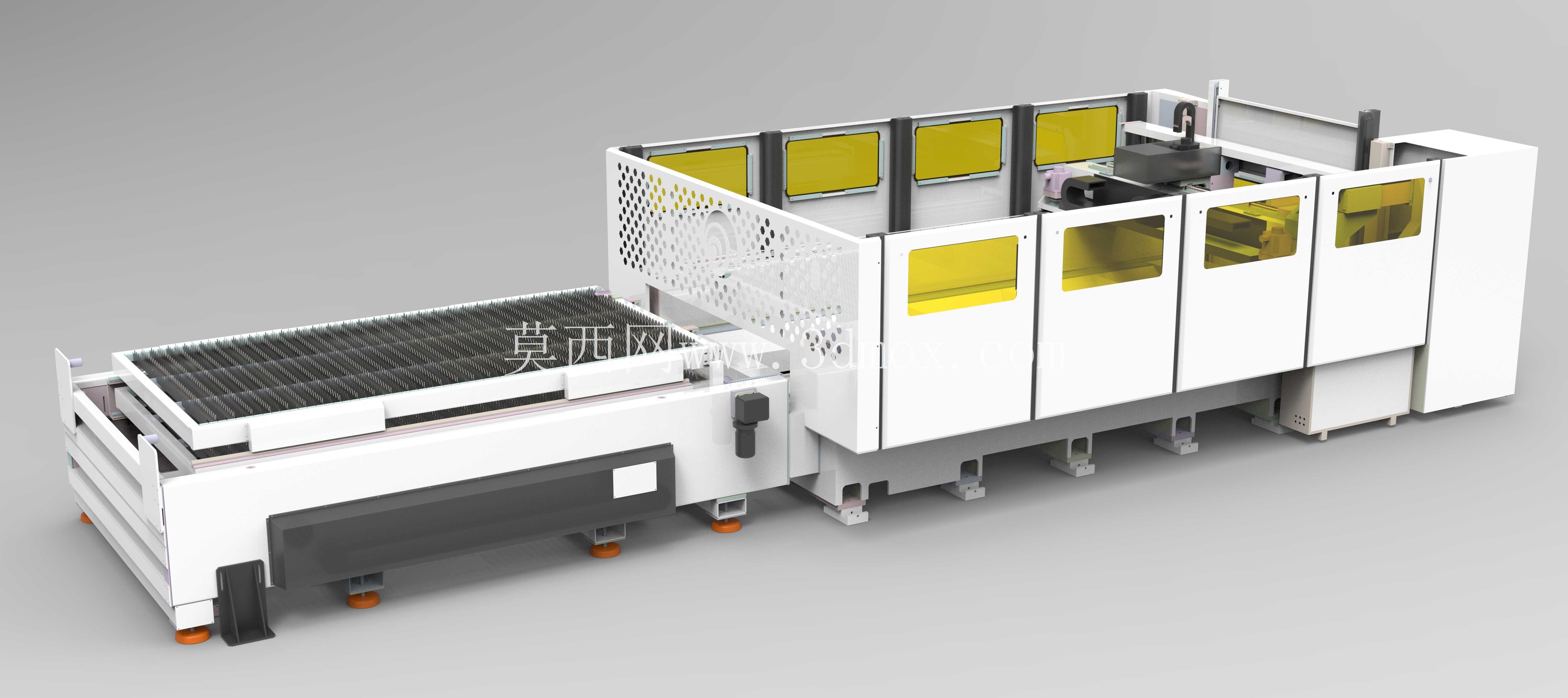

　　该三维模型呈现的是一台面向钣金加工车间的封闭式光纤激光切割设备，核心结构包含双工位交换工作台、全封闭防护机身、光纤激光切割头、龙门式运动轴系、除尘排烟接口以及电气控制柜体，适用于碳钢、不锈钢、铝合金、黄铜等金属板材的高精度轮廓切割、开孔、切槽和异形件下料。

　　从实际产线布置来看，这类设备通常放置在钣金下料区，前端交换台负责板材上料和成品件取出，机身内部完成激光切割，后端可衔接分拣、折弯、焊接或冲压工序。双工作台的价值在于切割过程与上下料过程并行：当一个工作台在封闭加工区内执行切割程序时，另一个工作台位于外侧，操作人员可以完成板材定位、废料清理和工件卸取，从而减少激光器等待时间。对于批量机柜、工程机械覆盖件、厨房设备、广告金属字、农机零件和机箱钣金件生产，这种交换台结构能够明显提高设备稼动率。

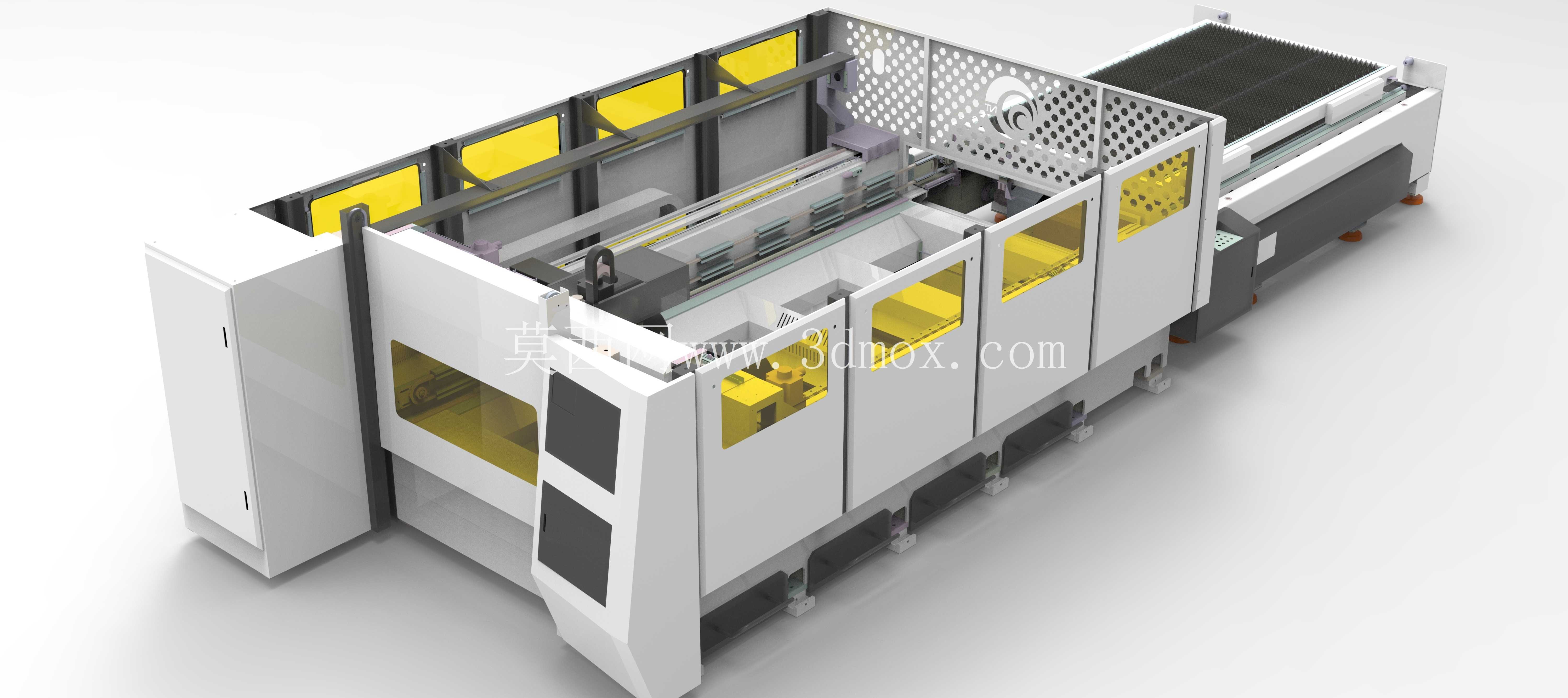

　　模型外形采用整体防护舱设计，侧面设置多扇观察窗和检修门。观察窗位置兼顾加工状态监视与激光防护，门板开合边界需要在车间布局时预留维护空间。机身顶部和侧部的封闭结构可阻挡切割飞溅、降低强光辐射，并为烟尘收集提供相对密闭的空间。设备一侧布置独立电气柜和控制相关组件，柜内可容纳数控系统、伺服驱动、气源处理单元及安全回路模块；柜体与主机之间的走线空间、桥架位置和检修开门角度，在三维建模时均应作为干涉检查重点。

　　运动机构采用龙门跨距布局，切割头沿横梁横向移动，龙门沿床身纵向移动，工作台负责板材承载。光纤激光源、冷却系统、气体管路和除尘系统虽可根据选型外置，但在整机方案中必须同步考虑接口位置。切割头侧带有随动调高、防撞和喷嘴结构，用于维持焦点高度并保护聚焦元件。模型中床身、防护板、观察窗、交换台导轨、拖链、齿条或丝杠传动区均有较明确的空间表达，适合用于设备方案评审、厂房布局校核和结构原理展示。

　　工作台面可按常见大板规格配置，例如覆盖约三米级或四米级长度方向的板材承载区，宽度方向适配标准钣金卷板开平尺寸。安装时不能只按设备外形占地画线，还需在设备前后保留板材进出、托盘交换和叉车作业空间；侧面应留出电气柜开门、激光器维护、除尘器管路拆装和冷却水管连接距离。设备基础需控制水平度，床身支撑点应避开局部悬空，高速换向区域对地面刚度和隔振有一定要求。

　　设计思路上，该类设备把高功率激光加工、高速数控运动和安全防护整合在同一平台内。封闭外壳不是单纯外罩，而是承担安全隔离、烟尘导向、维修通道和设备外观识别的综合结构；交换台也不是简单托盘，而是涉及升降、牵引、定位、锁紧和防错位的机构系统。建模时需要关注工作台交换轨迹与防护门框、拖链、气路管线之间的间隙，确认托盘在满载板材条件下不会与床身或密封毛刷发生摩擦。

　　在切割能力方面，光纤激光波长适合多数金属材料吸收，配合氮气、氧气或空气等辅助气体，可完成薄板高速切割和中厚板稳定加工。切口质量受焦点位置、喷嘴状态、气体压力、进给速度和材料表面状态影响，因此设备结构设计需要为切割头提供稳定支撑，并减少龙门加速减速带来的振动。除尘风道通常靠近切割区或工作台下方，以便及时抽走金属烟尘和熔渣。

　　对于三维设计人员，该模型可用于检查整机外观分块、门板开启方向、观察窗可视范围、交换台行程、吊装孔位置、地脚布置以及外围辅助设备连接关系。对于设备选型人员，则可通过模型直观评估设备占地、上下料方式、维护空间和产线衔接能力，避免在车间实施阶段出现通道不足、管线交叉或维护门无法开启等工程问题。
