单缸往复式内燃机曲柄连杆配气总成

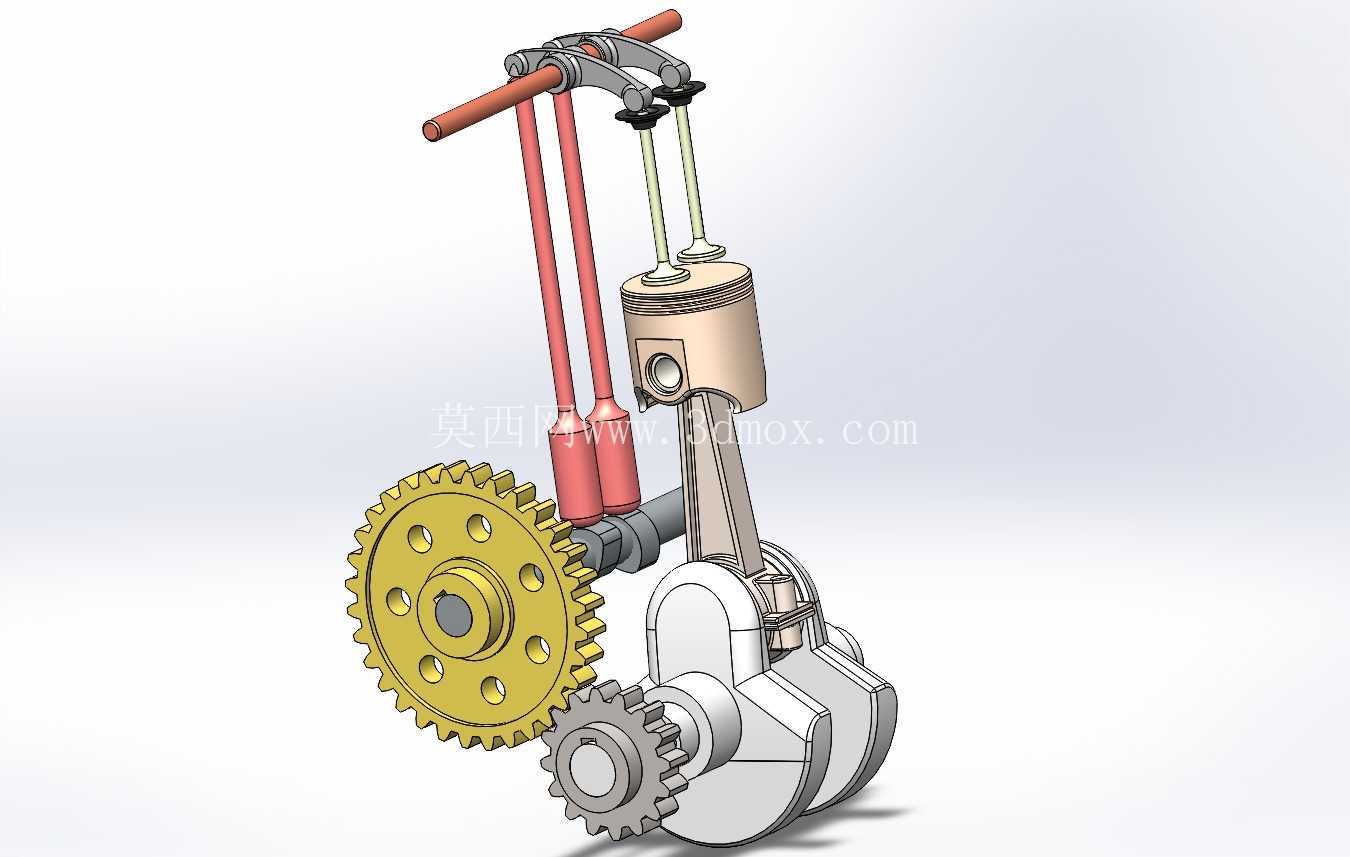

　　这套单缸内燃机三维结构完整还原了小型往复式动力设备从燃烧做功到动力输出的全部核心传动链路，在农用小型耕作机具、便携式发电机组、微型摩托越野车辆、园林割灌设备以及教学实训台架领域都有广泛适配场景，这类小排量动力单元凭借结构紧凑、自重低、维护门槛低的优势，一直是小功率动力需求场景的首选方案。

　　从实际功能逻辑来看，整套机构的动力传递路径完全贴合真实内燃机的运行规律：燃烧室内燃气膨胀推动活塞沿气缸轴线做往复直线运动，活塞通过活塞销与连杆小头铰接，连杆大头将直线推力转化为曲轴的旋转扭矩，曲轴输出端搭配不同齿数的传动齿轮完成转速与扭矩的匹配，最终把动力向外输出。上部的配气机构包含进排气门、气门弹簧、摇臂与推杆组件，曲轴运转时通过正时传动驱动气门按照预设的配气相位定时开启、关闭，精准完成进气、压缩、做功、排气四个工作冲程的循环，整套运动副的配合间隙在建模阶段都按照实际装配公差预留了合理空间，避免运动过程中出现构件干涉卡滞的问题。

　　设计过程中首先敲定的是气缸中心线与曲轴回转中心的垂直相交布局，这种经典布置方式能够最大限度降低活塞侧推力，减少气缸壁的偏磨损耗。活塞的裙部型线、环槽位置都参照通用小型汽油机的成熟尺寸规范设定，活塞销孔的同轴度、连杆大小头孔的平行度都在建模时做了装配基准约束，保证后续出工程图时可以直接导出形位公差标注要求。曲轴的曲柄半径直接决定活塞行程，连杆长度与曲柄半径的比值选取在小型内燃机常用的3.2~3.6区间内，这个区间既可以控制活塞运动的侧向分力在合理范围，也能避免连杆过长导致整机高度尺寸超标。

　　配气侧的两根推杆分别对应进气门与排气门，顶端摇臂的杠杆比按照气门升程需求匹配，气门弹簧的预紧安装位置在模型中也做了明确的装配限位，保证弹簧在气门全开行程下不会出现并圈失效。下部的两级齿轮传动组，大齿轮与小齿轮的齿形参数按照标准渐开线圆柱齿轮规范绘制，啮合侧隙、中心距都符合传动设计要求，既可以作为正时齿轮驱动配气机构，也可作为动力输出齿轮向外传递扭矩，齿轮端面上的减重孔在满足轮齿弯曲强度、齿面接触强度的前提下去除了多余材料，有效降低整套运动组件的转动惯量，让整机启停响应更加轻快。

　　从安装边界与外形尺寸维度考量，整套总成的横向最大轮廓由下部曲轴箱与大齿轮的外圆尺寸决定，纵向轮廓沿气缸轴线向上延伸至摇臂安装座，整机底部的曲轴箱安装结合面预留了均匀分布的螺栓孔位，可直接匹配小型设备的机架安装面，不需要额外设计复杂转接支架。侧向伸出的齿轮输出轴轴径、键槽尺寸都符合通用小功率动力输出的接口规范，外接皮带轮、联轴器或者负载齿轮都可以快速适配。上部气缸盖位置的气门安装孔、推杆过孔的位置度在装配体中做了全局基准关联，哪怕后续调整气缸行程参数，配气组件的相对位置也能同步更新，不会出现装配错位。

　　针对教学演示场景，这套模型的所有运动构件都保留了完整的装配约束关系，可以直接添加运动仿真驱动，直观展示活塞往复、曲轴旋转、气门定时开闭、齿轮啮合传动的整套联动过程，学员可以清晰观察每个冲程里各构件的位置对应关系，理解配气相位、点火正时与动力输出的匹配逻辑。针对产品改型场景，设计人员可以在这个基础架构上快速调整缸径、行程、齿轮传动比参数，衍生出不同排量、不同输出转速的单缸动力变体，不需要从零开始搭建每个零件，大幅缩短小型动力设备的开发周期。曲轴箱的分体式合箱面设计也在模型中做了清晰的分模表达，后续拆解出零件工程图时，可以直接标注合箱面的平面度、密封槽尺寸，指导铸件生产与机加工工序，所有运动摩擦副的润滑通道预留位置也符合小型内燃机的飞溅润滑设计逻辑，不需要额外加装复杂的机油泵管路，进一步简化整机结构、降低故障概率。
