便携伸缩式摄影测量支撑三脚架结构设计

　　这款三脚架的结构设计围绕户外便携作业与室内精密支撑两类核心场景展开，在测绘外业、小型光学设备架设、现场工件扫描等工况下，可快速完成架设并提供稳定的支撑基准。从实际使用逻辑出发，支腿采用三段式伸缩结构，每段支腿的锁紧机构采用扳扣式快锁设计，相比螺纹锁紧结构，可在戴劳保手套的工况下快速完成高度调节，单支腿的调节行程覆盖最低作业高度280mm至最高作业高度1450mm，可适配蹲姿、站姿等不同作业姿态下的设备架设需求，支腿末端的橡胶脚垫带有防滑齿结构，在水泥地面、金属平台、木质桌面等不同接触面都能提供足够的静摩擦力，避免作业过程中支架滑移影响测量精度。

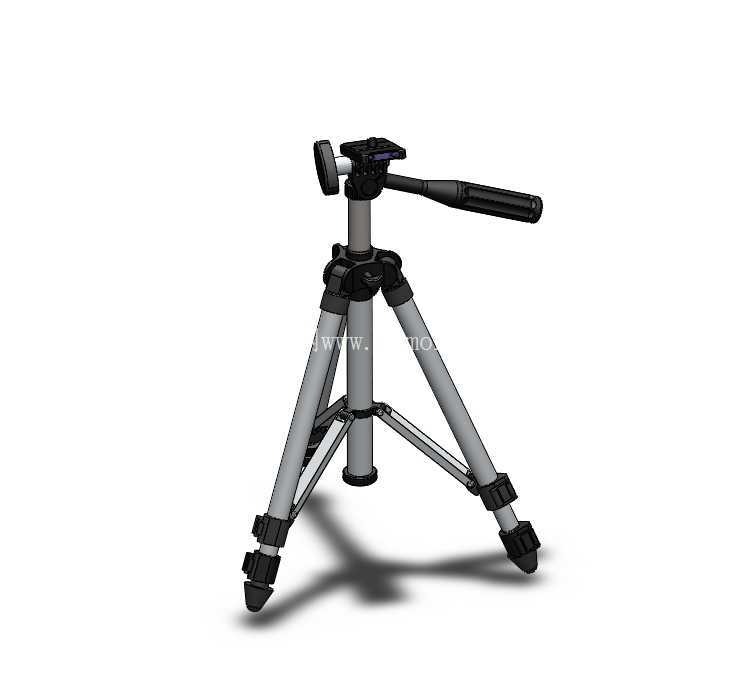

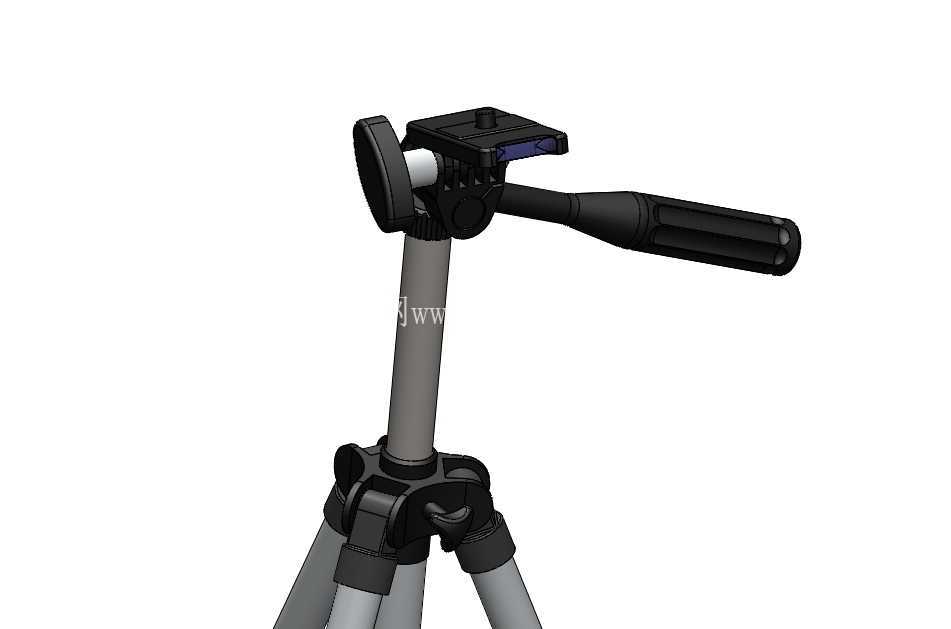

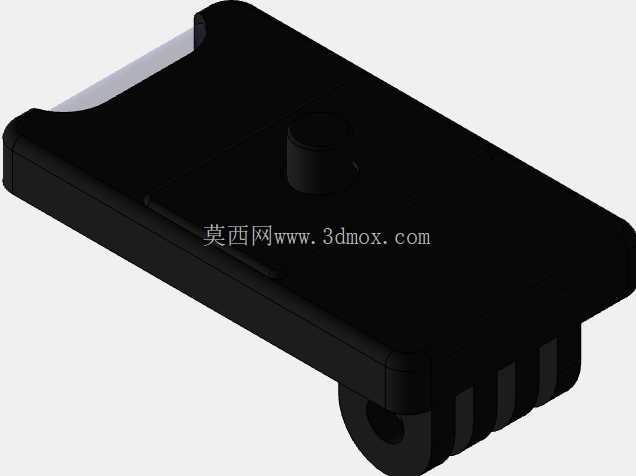

　　顶部的云台结构采用二维阻尼调节设计，水平方向可实现360度连续旋转，俯仰方向调节角度覆盖-90度至+90度，阻尼力矩经过调校，在搭载2kg以内的小型设备时，调节后可自动锁止角度，无需额外拧动锁紧旋钮，提升现场作业的调节效率，云台顶面的快装板采用标准1/4英寸通用安装螺孔，可兼容绝大多数民用光学设备、小型三维扫描仪、工业相机的安装接口，快装板的侧边带有定位挡边，安装时可快速对齐设备安装孔位，避免反复调整螺孔对位的繁琐操作。

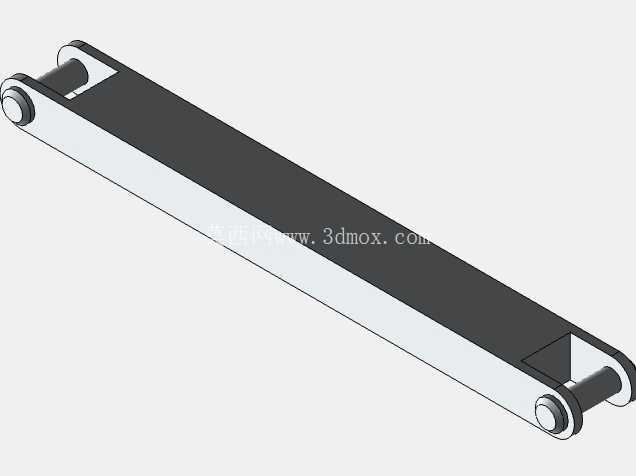

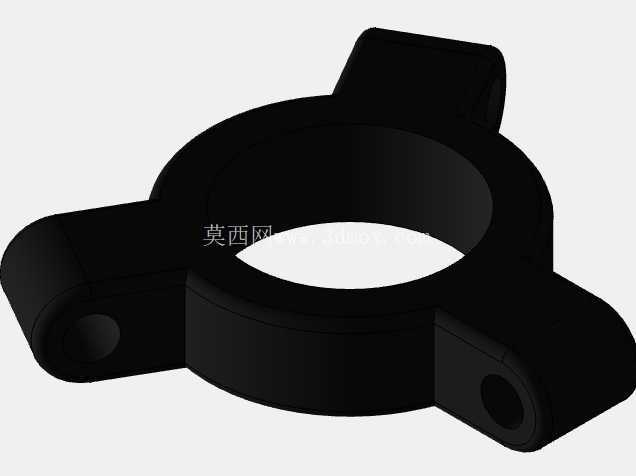

　　整体结构的受力设计经过优化，三根支腿与中心立柱的铰接点采用等角度120度分布，中心立柱采用中空铝合金型材结构，在保证整体结构刚性的前提下降低整体自重，收拢状态下的最大外径为120mm，长度为380mm，可放入常规工具包或设备防护箱内携带，满足外业作业的便携性要求。支腿与中心立柱之间的连接撑杆采用铰接式结构，在支腿展开时可自动形成三角形稳定支撑结构，撑杆的铰接点带有阻尼垫片，展开过程中不会出现支腿突然滑落的情况，提升架设过程的操作安全性。

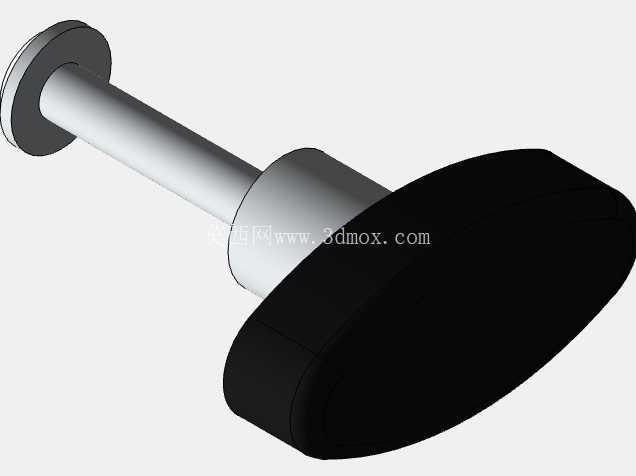

　　在结构细节设计上，所有外露的锁紧扳扣边缘都做了R3圆角处理，避免操作过程中划伤手部，中心立柱的升降调节采用齿轮齿条传动结构，调节时转动侧边的摇柄即可实现云台高度的精细调节，调节精度可达0.5mm，可满足精密测量作业下的高度微调需求，摇柄在不使用时可向下折叠贴合支腿，避免携带过程中突出的摇柄勾挂其他物品。支腿的伸缩段配合面采用间隙配合设计，配合长度不小于单段支腿长度的1/3，避免伸缩段出现晃动间隙，保证架设后的整体结构稳定性，在最大伸展高度下，整体结构的水平晃动量不超过0.2mm，可满足小型精密设备的架设精度要求。

　　从实际工况适配角度，该结构可在-10℃至50℃的环境温度下正常使用，所有金属结构件都做了阳极氧化表面处理，在潮湿户外环境下不易出现锈蚀，非金属部件采用改性ABS材质，具备足够的抗冲击性能，意外跌落时不会出现结构碎裂的情况。在安装边界上，三脚架展开后的最大支腿跨距为650mm，架设时需要预留直径不小于700mm的平整安装面，避免支腿悬空导致支撑失稳，顶部搭载设备的重心高度不宜超过云台顶面以上150mm，否则会降低整体结构的抗倾覆能力，在有风的外业工况下使用时，可在中心立柱底部的挂钩上悬挂配重块，进一步提升整体结构的稳定性，避免设备倾倒造成损坏。
