CPU风扇注塑成型模具结构设计方案

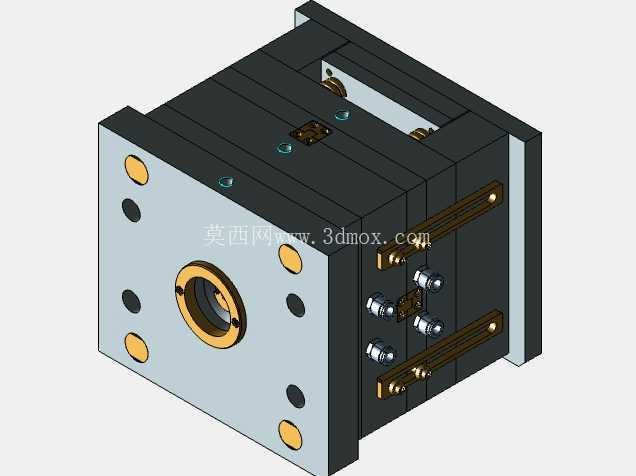

　　这套模具针对PC材质CPU散热风扇的注塑成型需求开发，适配桌面级CPU散热组件的批量生产场景，目前在消费电子散热配件制造领域应用广泛，可直接匹配160吨规格卧式注塑机的安装参数，模架整体长宽尺寸控制在350mm×400mm区间，闭合总高度320mm，满足常规注塑机的容模边界要求，定位圈直径采用行业通用的100mm规格，主流道衬套入口孔径适配标准注塑机射嘴尺寸，无需额外定制连接配件即可完成上机装夹。

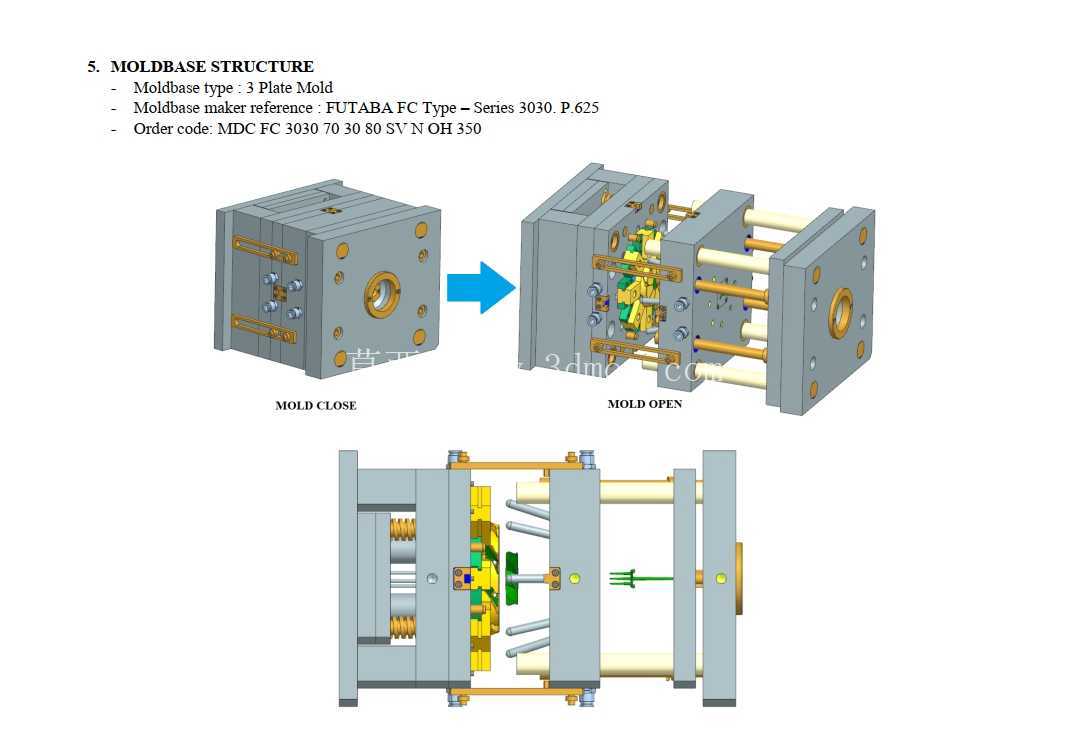

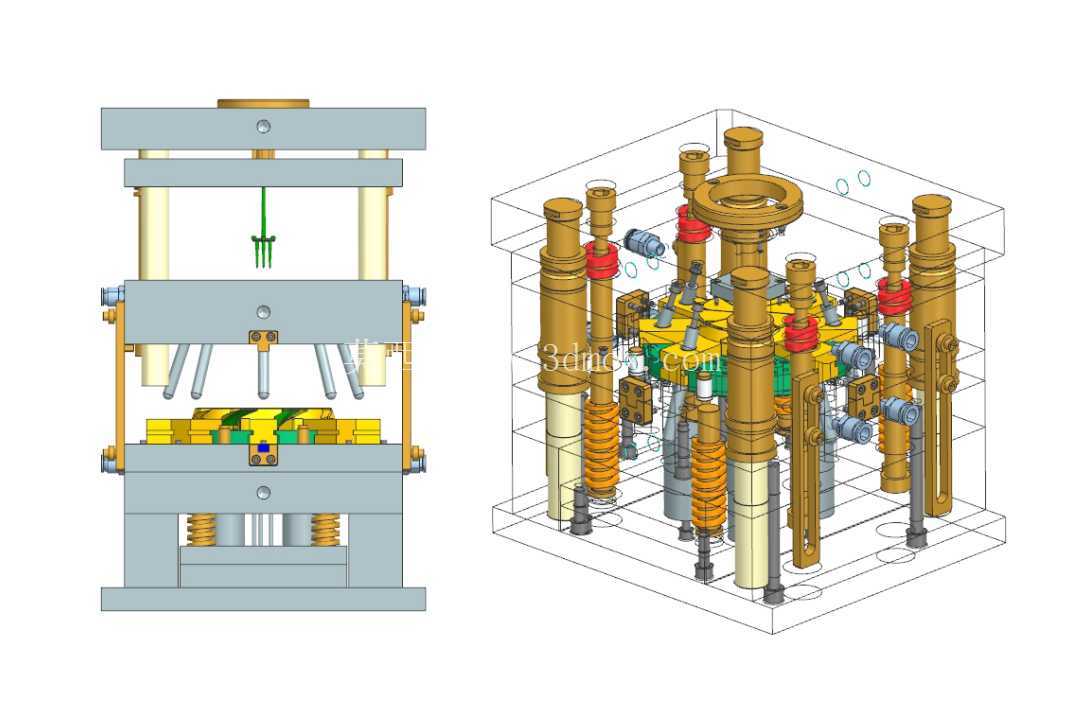

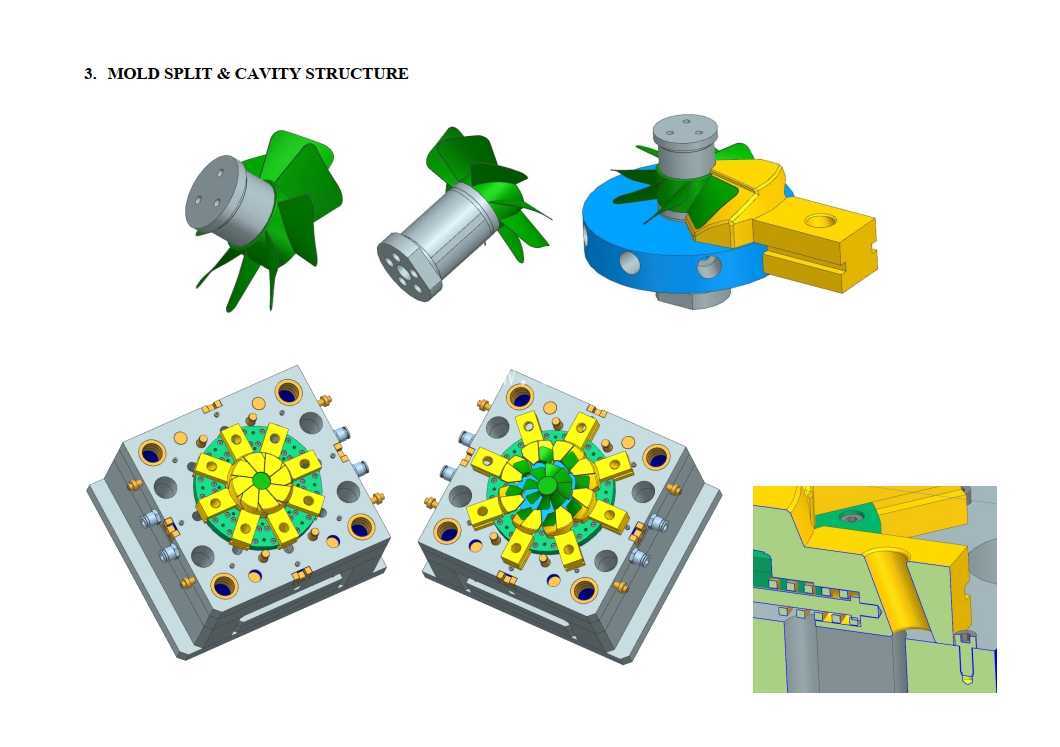

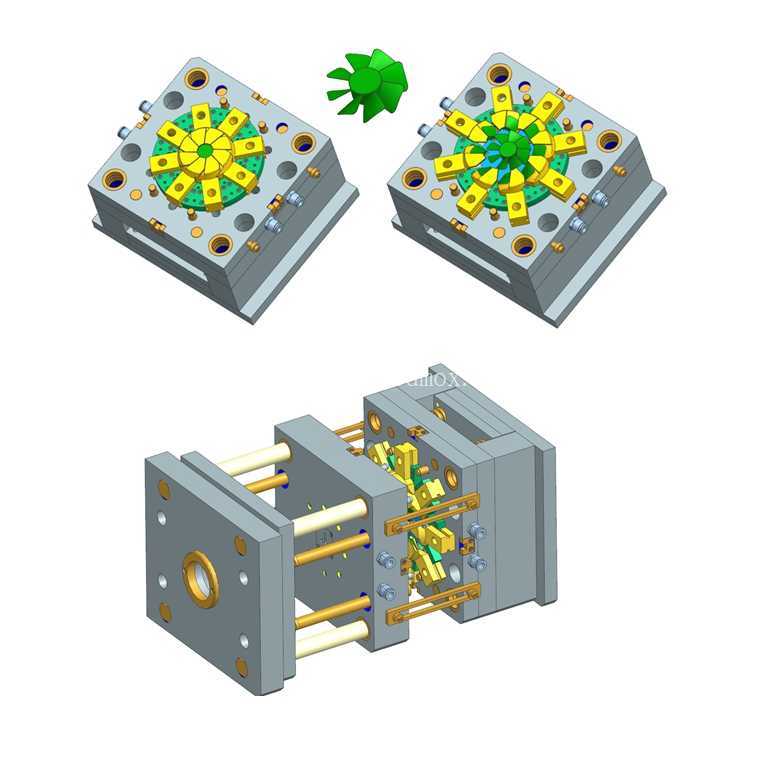

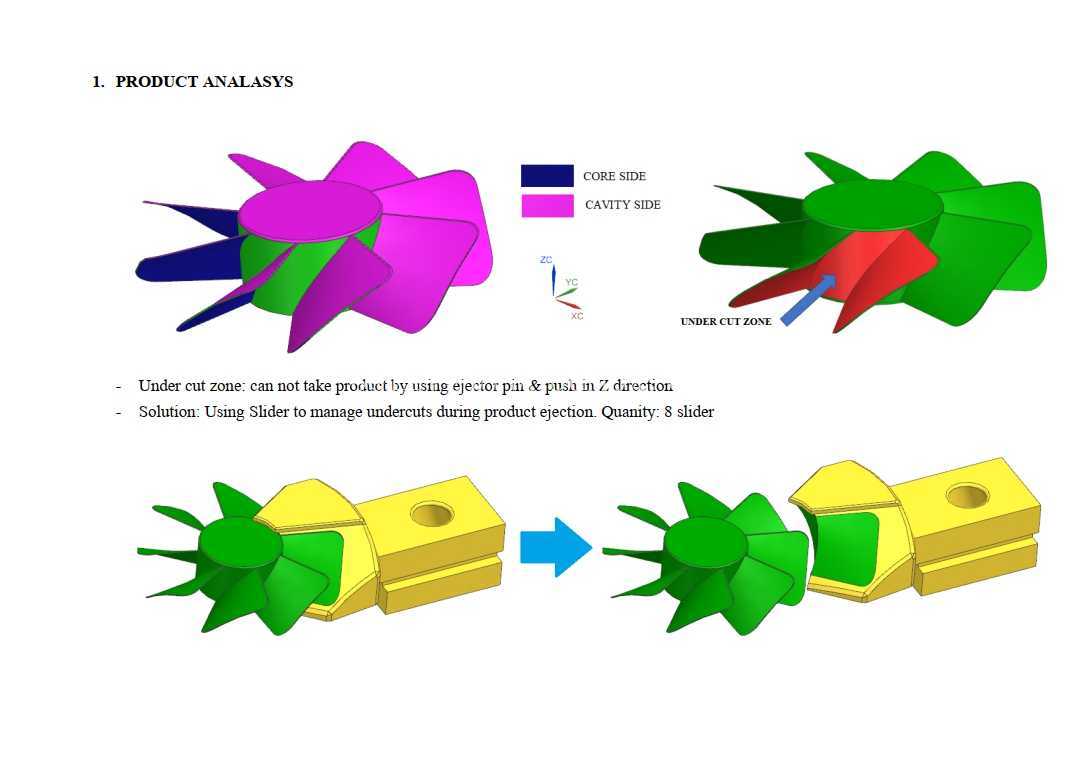

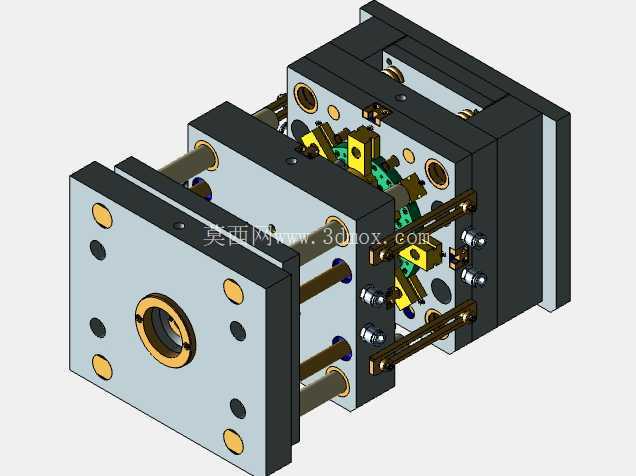

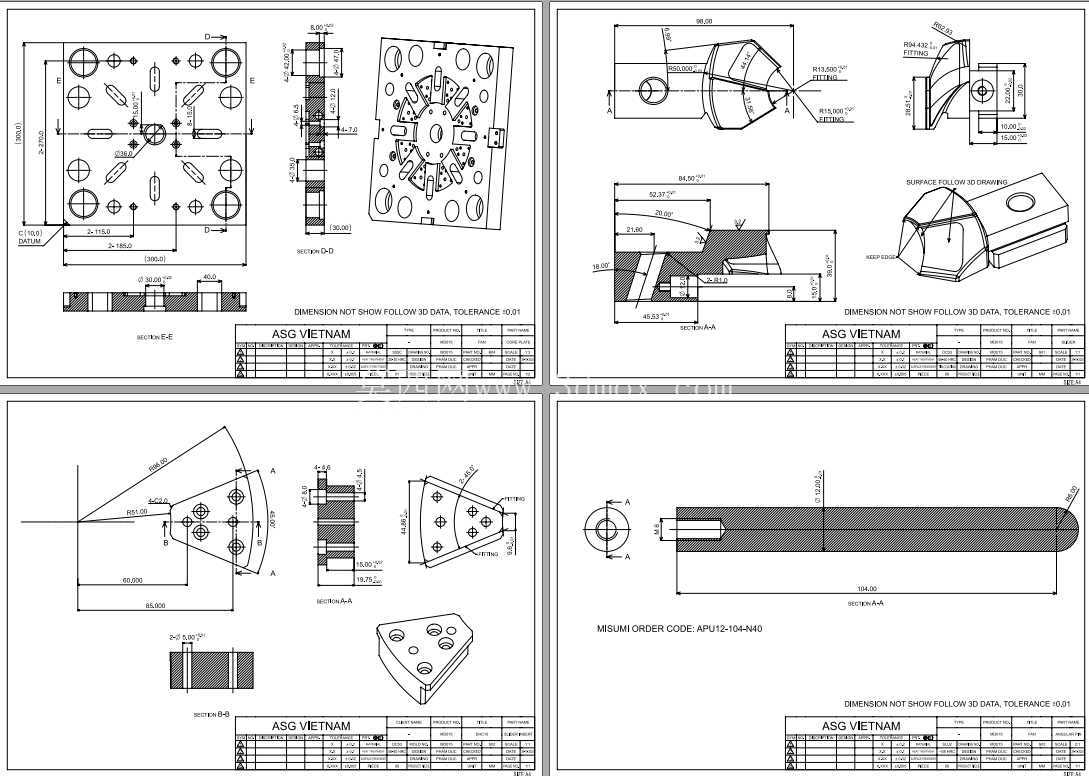

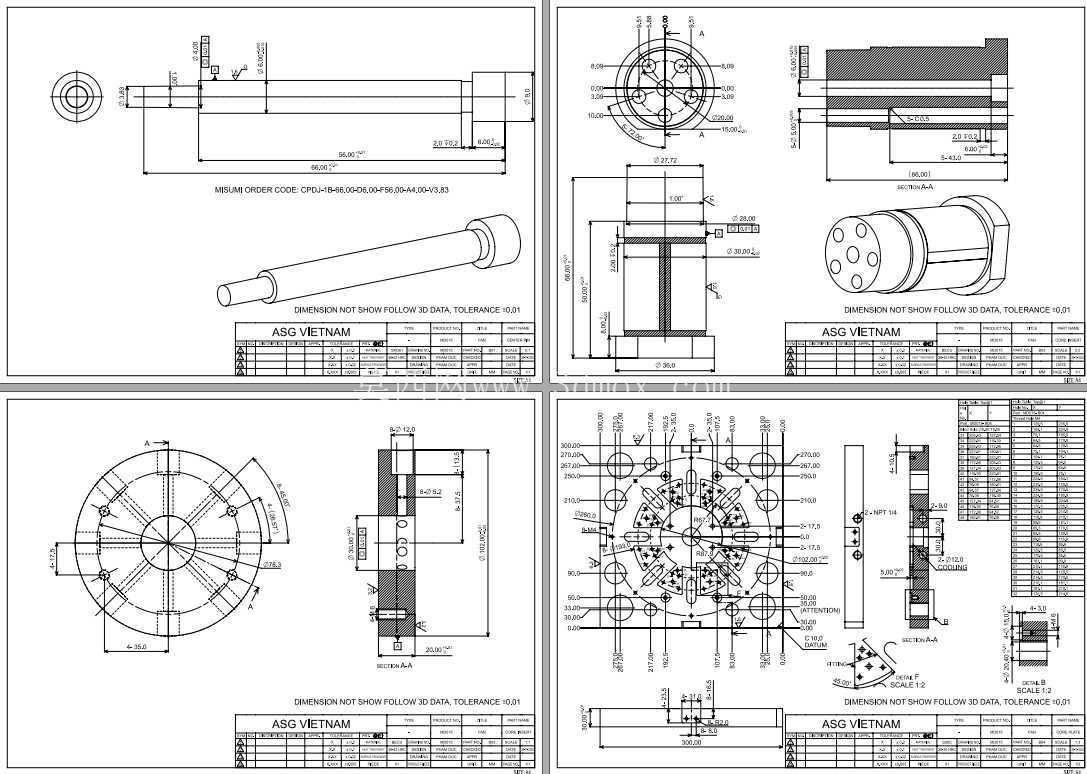

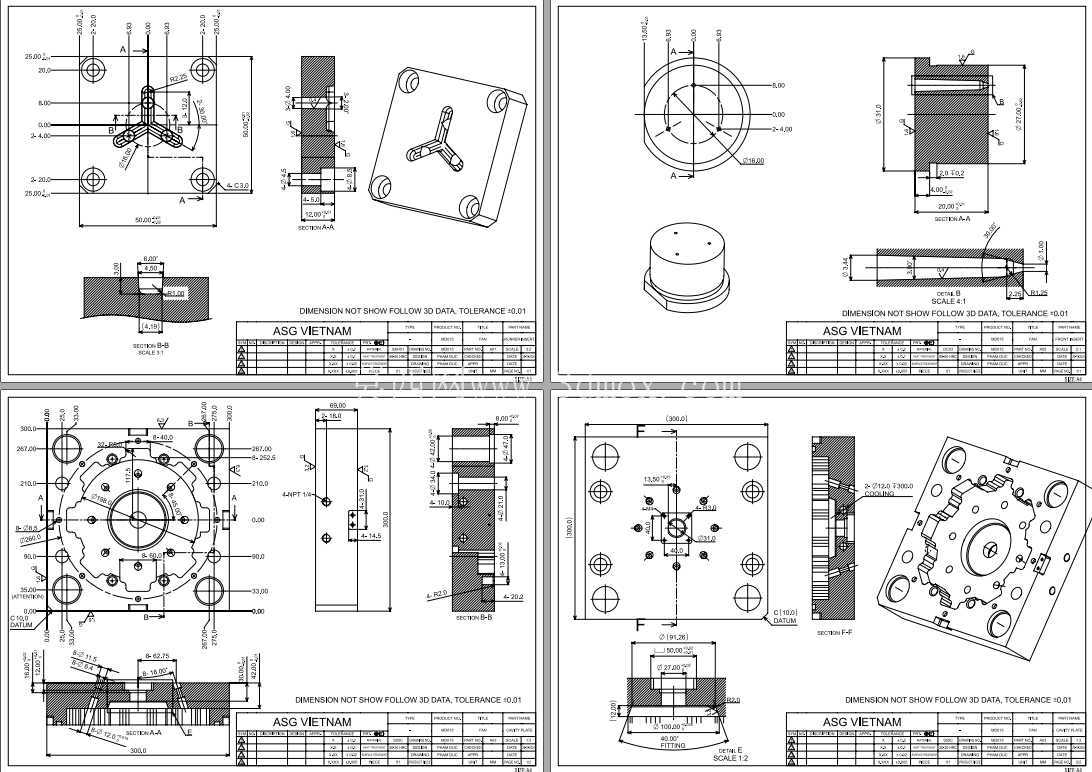

　　模具采用三板式结构布局，区别于常见的两板模结构，能够在开模过程中自动完成流道凝料与产品的分离，省去后续人工修剪浇口的工序，适配大批量自动化生产的节拍要求。针对CPU风扇扇叶的多方向倒扣结构，设计了滑块加升降式抽芯的复合脱模机构，开模时先通过定模侧的拉钩带动流道板完成第一次分型，将点浇口从产品表面拉断，凝料留存在流道板侧，待开模行程达到80mm时，限位拉杆触发流道板停止动作，动定模开始第二次分型，此时斜导柱驱动圆周分布的多组滑块完成径向抽芯，避开扇叶外侧的倒扣结构，继续开模至150mm行程后，顶出机构开始动作，通过扁顶针配合中心升降型芯，将产品从型芯上平稳顶出，避免扇叶薄壁位置出现顶白、变形缺陷。

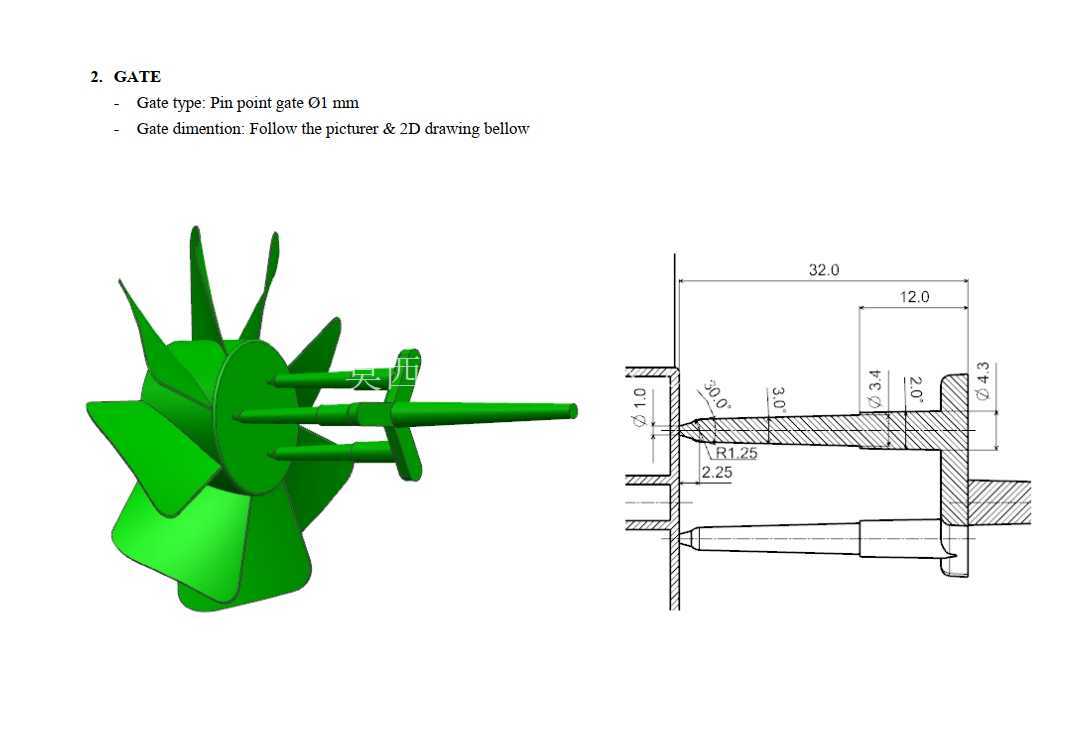

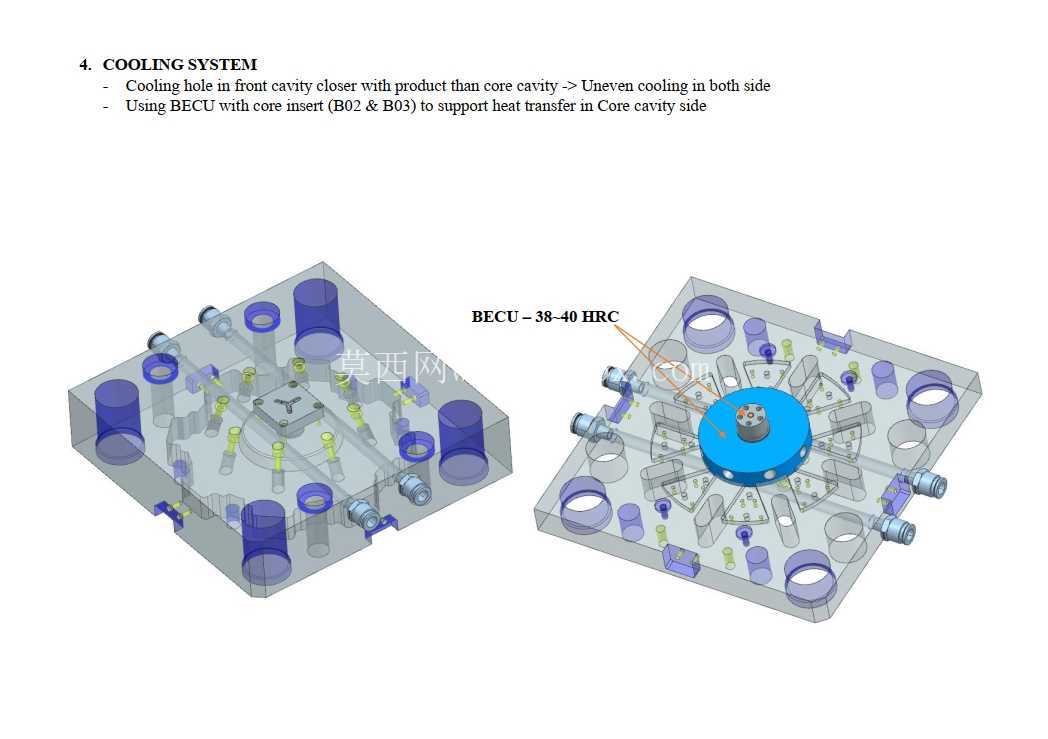

　　浇注系统采用多点针点浇口进料，浇口位置设置在风扇轮毂的圆周端面，进料均匀性更好，能够避免单浇口进料导致的扇叶充模不平衡问题，减少熔接痕的产生，保证扇叶的动平衡精度，这一点对CPU风扇的成品性能至关重要——如果扇叶成型后重量分布不均，高速运转时会产生明显振动与噪音，直接影响散热组件的使用寿命与使用体验。冷却系统采用环绕式水路布局，定模型腔侧设置直径8mm的环形冷却水道，动模型芯侧采用中心水井加圆周水槽的组合结构，水路进出水口均设置在动定模的安装侧，适配注塑机的标准冷却水嘴连接尺寸，冷却水流速控制在8-10L/min，可将成型周期控制在25秒以内，保证批量生产的效率。

　　排气结构设计上，在每个滑块的分型面位置开设深度0.02mm的排气槽，对应扇叶的末端位置，避免充模过程中困气导致的烧焦、缺料问题，同时在型芯的镶拼缝隙位置预留自然排气间隙，无需额外加工排气结构即可满足PC材质的充模排气要求。所有滑动配合位置均采用淬火加硬处理，滑块与导轨的配合间隙控制在0.01-0.02mm，既保证滑动顺畅无卡滞，又不会出现飞边溢料的问题，导柱导套采用标准模架配件，拆装维护方便，易损件均可直接采购标准件替换，降低生产过程中的维护成本。

　　整套结构的顶出行程设计为60mm，足够将产品完全顶出型芯，预留的取件空间适配自动化机械手的取件动作，可直接接入无人化注塑生产线，不需要人工参与取件作业。模具的锁模力校核按照PC材质的注塑压力计算，160吨注塑机的锁模力完全满足成型要求，不会出现涨模飞边的问题。在成型工艺适配方面，针对PC材质的加工特性，料筒温度控制在260-290℃区间，模具温度维持在80-100℃，配合合理的冷却水路设计，能够保证产品的成型尺寸稳定性，扇叶的平面度公差可控制在0.05mm以内，轮毂的内孔尺寸精度可达MT2级，满足后续风扇轴承压装的装配要求，不需要二次加工即可直接进入装配工序。
