12mm安装孔径面板式按压操作按钮结构

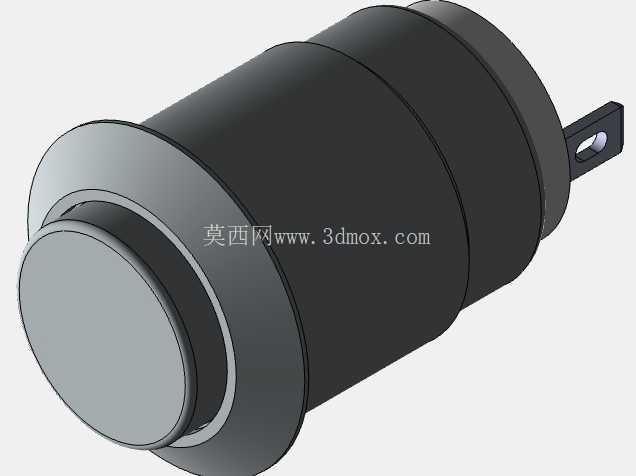

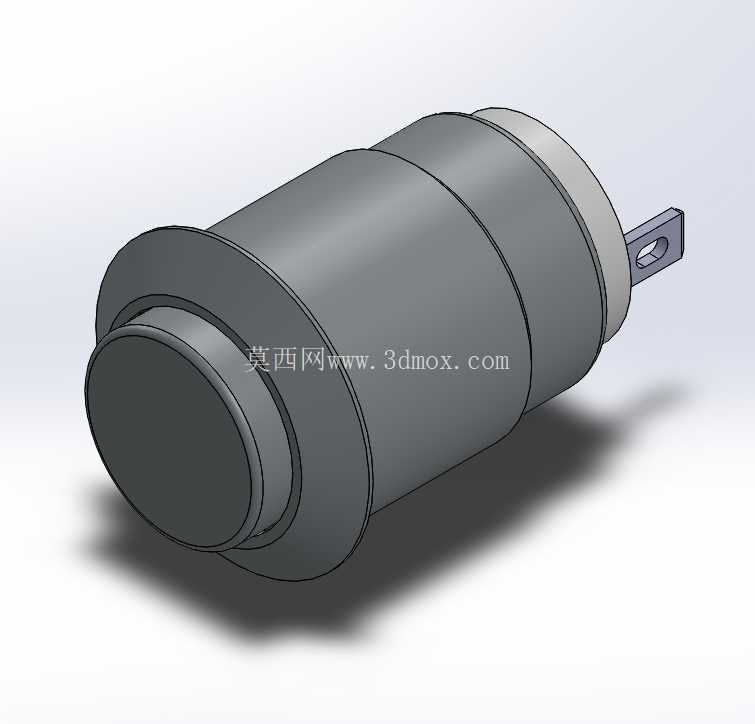

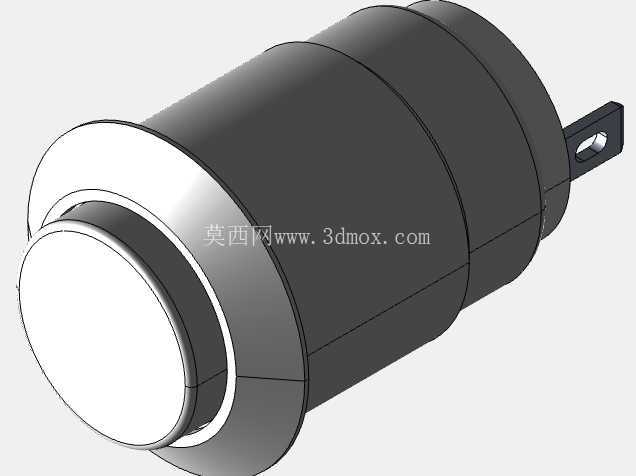

　　在低压电控柜、小型测试治具、桌面式实验设备、消费类电子外设的面板设计中，12mm安装孔径的按钮是应用频次极高的操作元件，这类元件的选型与建模往往直接影响面板开孔的排布合理性、操作手感的一致性，以及后期装配的容错空间。本次建模的这款按钮，针对面板嵌入式安装场景做了结构适配，整体采用圆柱式主体设计，前端为外露的按压操作端，直径与安装孔位做了公差适配，后端延伸出带固定孔的接线引脚，方便后续焊接导线或者插接端子，不需要额外做复杂的转接结构。

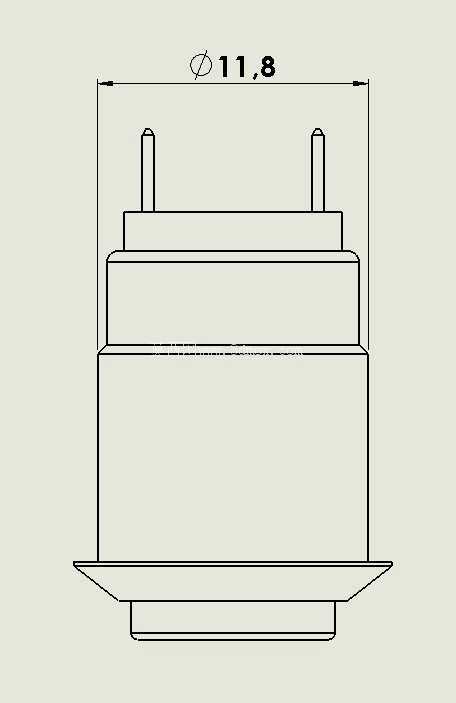

　　从实际应用场景来看，这类12mm按钮常被用在交流稳压器的面板启停控制、小型电源模块的输出通断、工控设备的手动复位触发、DIY电子装置的功能切换等位置，相比大尺寸按钮，它占用的面板空间更小，排布时可以在有限的面板区域内集成更多操作点位，同时按压行程适中，不会因为行程过短导致误触发，也不会因为行程过长造成操作反馈滞后。建模过程中，首先确定的核心尺寸是安装段的直径，严格匹配12mm的面板开孔尺寸，安装段预留了标准的卡簧槽位，装配时不需要额外打螺丝固定，直接从面板正面推入，背面用配套的卡簧卡入槽位即可完成固定，这种固定方式在小尺寸面板元件中非常常见，装配效率高，拆卸维护也方便，不需要在面板背面预留太大的操作空间。

　　按钮的前端按压帽做了微凸的弧面设计，边缘做了小尺寸的倒角处理，一方面是避免尖锐边缘划伤操作人员手指，另一方面弧面设计可以让手指按压时的受力更均匀，长时间操作也不会有明显的硌手感。主体外壳采用等直径的圆柱结构，建模时保证了圆柱面的同轴度公差，避免安装后出现倾斜、按压卡滞的问题；后端的引脚采用扁状结构，上面预留的圆孔可以直接穿入导线后焊锡固定，也可以适配标准的2.8mm插簧端子，接线方式灵活，能适配不同生产场景的装配工艺要求。

　　从设计思路上，这款按钮没有做多余的装饰结构，所有结构特征都服务于功能实现：前端按压帽的厚度做了合理控制，既保证足够的结构强度，不会因为多次按压出现开裂变形，又不会因为壁厚过厚导致整体重量增加；主体外壳的壁厚均匀，建模时做了拔模角度处理，如果后续要开模生产，不需要额外修改结构就能直接出模具图纸；内部的按压行程空间做了预留，虽然外观模型没有展示内部的弹簧与触点结构，但外部尺寸已经完全按照实际量产产品的尺寸做了还原，在做面板整体装配建模时，可以直接调用这个模型进行开孔排布、干涉检查，不需要再反复核对安装尺寸。

　　安装边界方面，这款按钮装入面板后，前端突出面板的高度控制在合理范围，不会因为突出过多容易被外物误碰，也不会因为突出过短导致按压时找不到着力点；背面突出面板的长度也做了控制，对于内部空间紧凑的小型设备，不会因为元件过长挤占内部电路板、导线的排布空间。引脚的位置做了居中设计，接线后导线可以顺着引脚方向自然延伸，不会出现导线弯折角度过大、接触到其他带电元件的问题。在实际的结构设计工作中，这类标准尺寸的操作元件往往不需要从零开始建模，直接调用准确的三维模型可以大幅缩短设计周期，同时避免因为尺寸建模错误导致后期面板开孔尺寸不对、元件装不进去的问题，尤其是在做小批量设备的面板加工时，开孔错误会直接导致整个面板报废，带来不必要的成本损失。

　　另外，这款按钮的外形做了哑光质感的外观还原，和实际工业场景中常用的塑料按钮质感一致，在做设备整体渲染时，可以直接使用不需要额外调整材质参数，渲染出来的效果更贴近真实产品。建模时所有的圆角、倒角特征都按照实际加工工艺做了还原，没有出现工艺上无法实现的尖锐棱角或者不合理的壁厚，不管是用来做装配干涉检查、面板开孔定位，还是用来做产品宣传的渲染素材，都能满足使用需求。对于经常做小型电控设备、桌面实验装置设计的工程师来说，这类标准件模型的积累可以有效提升工作效率，不用每次都花时间测量实物尺寸再重新建模，直接调用就能完成布局设计，把更多精力放在核心功能结构的优化上。
