微型深沟球轴承623精密结构设计

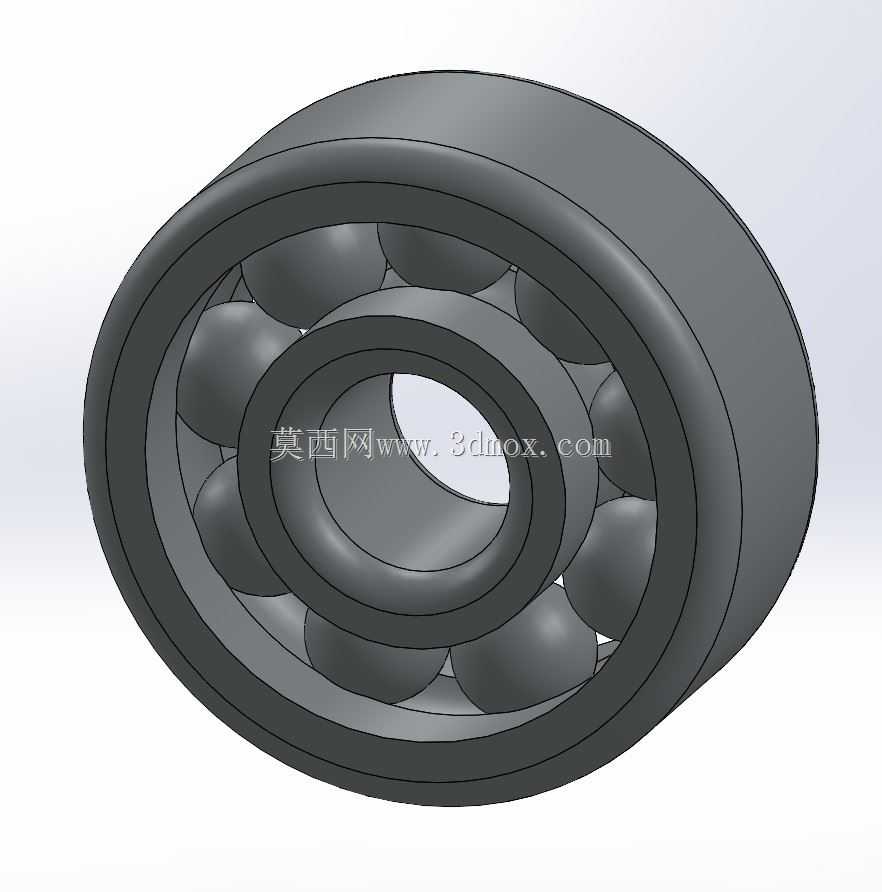

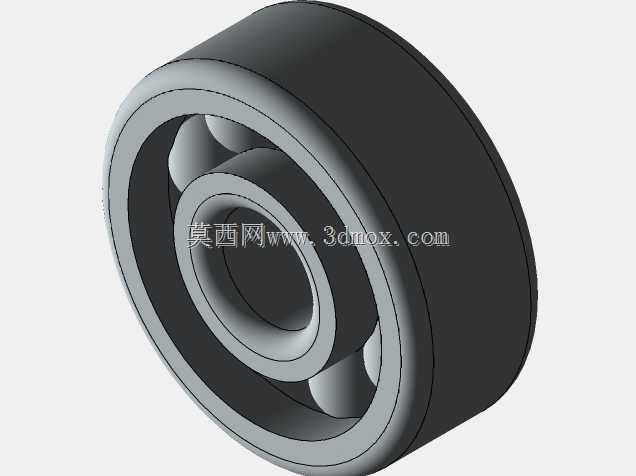

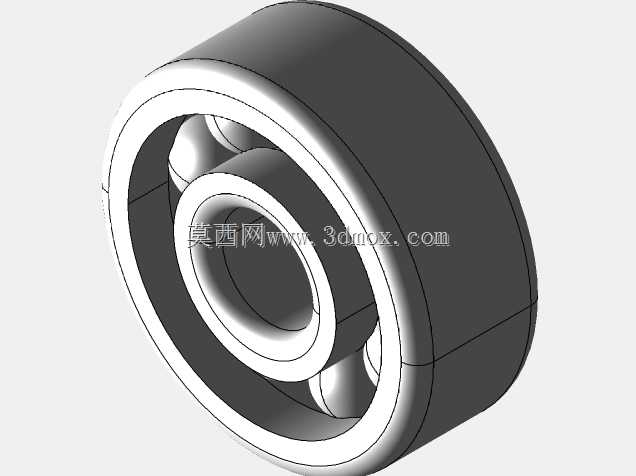

在小型精密传动系统的设计选型中，微型深沟球轴承的应用覆盖了从消费电子微型转轴、小型伺服电机输出端、精密仪器仪表传动机构到医疗小型器械运动副的诸多场景，这类小尺寸轴承的设计精度直接决定了整套微型运动机构的运转稳定性与使用寿命。623型号微型深沟球轴承作为微型轴承序列里的常用规格，其结构设计完全围绕小空间内的低摩擦回转需求展开，整套模型完整还原了深沟球轴承的四大核心组成部分：内圈、外圈、滚动钢球、保持架，各部件的配合间隙完全参照通用机械设计标准设定，可直接用于小型设备的装配干涉校验、运动仿真环节。

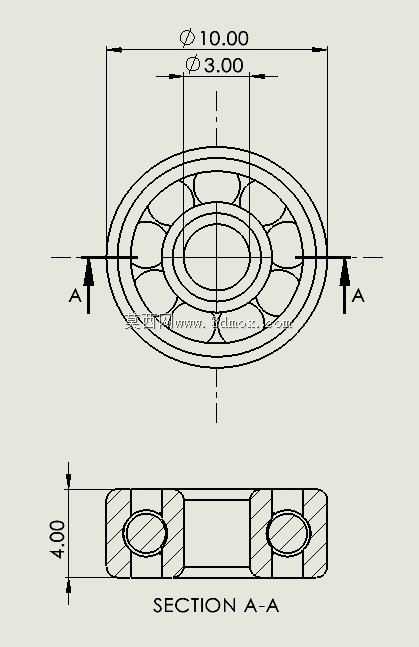

从实际安装边界来看，该轴承内径3mm，可适配直径3mm的光轴或微型输出轴，轴端配合可根据实际载荷需求选择过渡配合或者小间隙配合，在轻载高速的应用场景下，小间隙配合能够降低装配应力，避免内圈变形导致的回转卡滞；外径10mm的尺寸可直接嵌入对应规格的轴承座孔内，座孔的加工公差建议控制在H7级别，既保证外圈安装后的同轴度，也能避免过盈量过大导致的滚道变形。4mm的轴承宽度能够在极小的轴向空间内完成回转支撑，对于轴向安装尺寸受限的微型设备而言，这个宽度参数能够大幅压缩整体机构的轴向尺寸，给其他功能部件留出更多设计空间。

设计过程中，滚道的曲率参数是核心要点，内圈与外圈的滚道圆弧曲率略大于钢球半径，这个差值既保证了钢球在滚道内的顺畅滚动，也能在承受径向载荷的时候让钢球与滚道形成合理的接触应力面，避免应力集中导致的早期点蚀失效。保持架采用浪形冲压结构，均匀分隔每一颗钢球，避免钢球在运转过程中相互碰撞摩擦，同时保持架的兜孔间隙经过合理设定，既不会限制钢球的自由滚动，也不会让钢球出现过大的窜动，在高速运转时能够有效降低钢球的滑动摩擦占比，降低运转温升。

从应用场景的适配性来看，这类微型轴承能够承受纯径向载荷，也可承受一定程度的径向与轴向联合载荷，在小型风扇、微型电机、3D打印机挤出机构、智能门锁传动结构、小型云台转轴等场景中都有广泛应用。在进行三维装配设计时，该模型可直接导入装配体中，用于校验轴系与轴承座的同轴度、轴向定位结构的干涉情况，比如轴用挡圈的安装槽位置、轴承端盖的压紧余量都可以依托该模型进行精准校核，避免实际加工装配时出现尺寸不匹配的问题。

在实际选型过程中，这类小尺寸轴承的安装同轴度要求相对更高，因为其本身尺寸小，滚道的绝对形位公差容差范围更小，如果轴与座孔的同轴度偏差过大，很容易导致轴承运转时卡滞、噪音增大，甚至提前失效。模型中各部件的装配关系完全按照实际装配逻辑搭建，内圈与轴的配合面、外圈与座孔的配合面、钢球与滚道的接触面都做了精准的几何约束，在进行运动仿真时可以真实模拟轴承的回转状态，帮助设计人员提前预判轴系运转时的动态特性，比如在做轴系的临界转速计算、挠度校核时，准确的轴承模型能够给仿真计算提供可靠的支撑边界。

不同于大尺寸重载轴承，微型深沟球轴承的设计更偏向于低摩擦、高转速、小空间适配，623轴承的钢球数量与直径经过优化匹配，在有限的截面尺寸内最大化承载能力，同时保证回转的灵活性。保持架的材质通常选用冲压钢板或者工程塑料，模型中还原的浪形保持架结构是该尺寸段轴承的主流结构，这种结构重量轻、占用空间小，非常适合微型轴承的高速运转需求。在进行整机结构设计时，设计人员可以直接调用该模型完成轴承位的结构设计，不需要从零开始绘制轴承的每一个细节，能够大幅缩短结构设计的周期，同时避免自行绘制时出现的尺寸偏差，保证后续出图加工时轴承安装位的尺寸准确性。
