方形两极船型电源开关结构设计

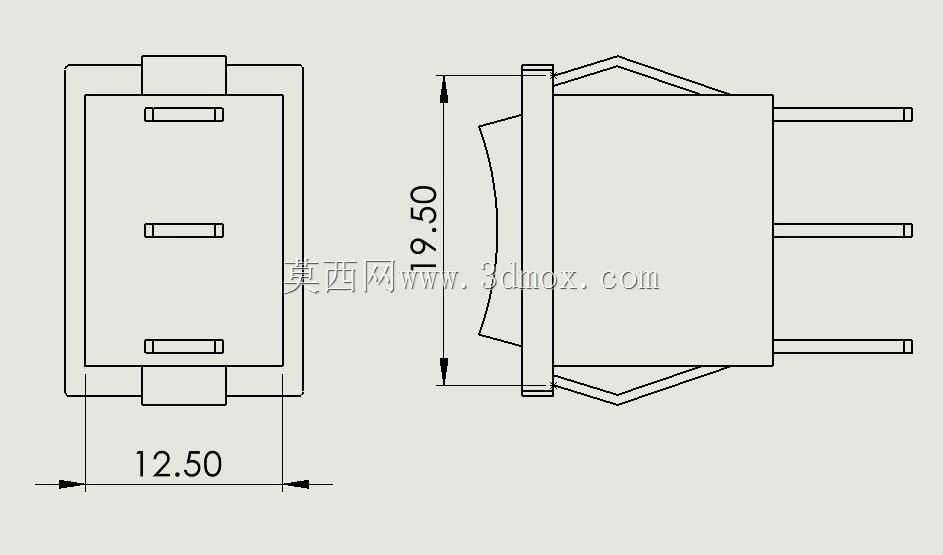

　　日常做小型电控设备、桌面仪器、民用小家电的结构选型时，这类方形两极开关是出镜率极高的基础元件，很多刚入行的结构工程师容易在这类小元件上踩坑，要么安装孔位留错导致面板装完缝隙不均，要么选的开关行程手感和整机操作定位不匹配，反而拉低了整机的装配质感。这款方形两极开关的安装开孔尺寸明确为19.5×12.5mm，属于行业内应用非常广泛的标准开孔规格，做面板结构设计时不需要额外开定制模孔，用常规的冲压或者激光切割工艺就能直接加工出匹配的安装位，能大幅降低小批量样机制作时的加工成本。

　　从功能定位来看，这款开关属于两极通断结构，也就是能同时切断火线与零线的通路，相比单极开关的安全冗余更高，尤其在二类电器、便携检测设备、桌面型小功率电源模块这类需要双重绝缘防护的设备上，两极断开的结构能避免单极断开时零线残存电位带来的安全隐患，适配AC220V以内小功率回路的通断控制需求，额定电流范围内的通断寿命能满足常规民用与工业小型设备的使用频次要求。

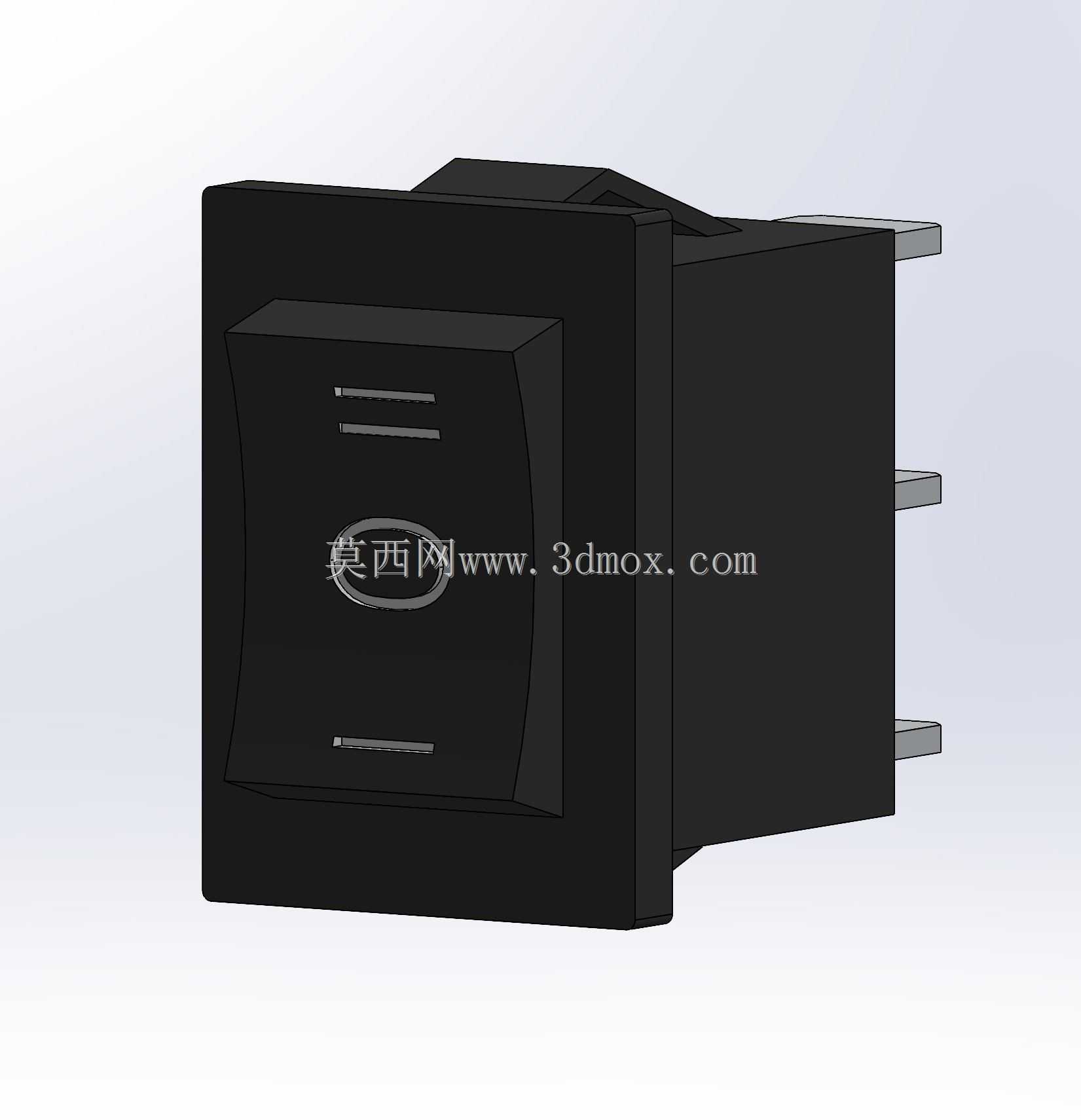

　　设计层面上，这款开关采用嵌入式卡装结构，开关本体的侧边自带弹性卡扣，安装时不需要额外打螺丝固定，只要将开关对准开好的面板孔位推入，卡扣就会自动卡在面板背面，装配效率比螺丝固定的款式高很多，适合流水线批量装配的生产场景。开关的操作按键做了内凹的弧形曲面设计，手指按压时的贴合度更好，不会像纯平面按键那样容易打滑，按键表面的标识做了凹凸成型的处理，长期使用不会因为手指摩擦导致标识磨花脱落，即使在光线不好的操作场景下，也能通过触感快速判断开关的档位位置。开关背面的插脚采用标准扁型插片结构，适配常规的6.3mm或者4.8mm冷压端子，接线时不需要焊接，直接把端子压接在导线上之后插紧即可，后期维护更换时拔插也很方便，不需要重新做焊线处理。

　　实际选型应用时，需要注意几个边界条件：首先是面板的厚度适配范围，这类卡扣式开关的卡扣行程一般适配1-2mm厚度的塑料或者薄金属面板，如果面板厚度超过2mm，卡扣无法完全卡到位，容易出现开关松动甚至从面板脱落的问题；如果面板厚度小于1mm，卡扣卡紧量不足，运输或者频繁按压后可能出现开关窜动的情况。其次是开关的操作力设计，这款开关的按压力度调校在适中区间，既不会因为力度太轻导致运输过程中受震动误触发，也不会因为力度太重导致操作时需要用很大力气按压，影响操作体验，适合用在需要频繁通断操作的设备上，比如小型测试仪器、桌面电源、小家电的电源控制回路。另外开关的本体采用阻燃工程塑料材质，能满足电子设备的阻燃等级要求，即使回路出现短时过载升温，也不会出现壳体融化起火的风险，符合电器安全的基础要求。

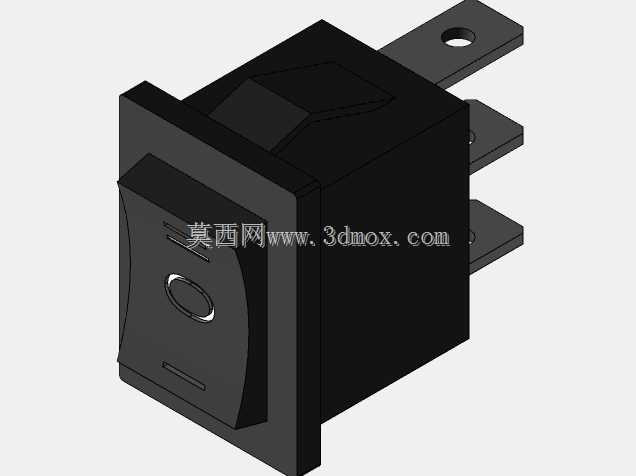

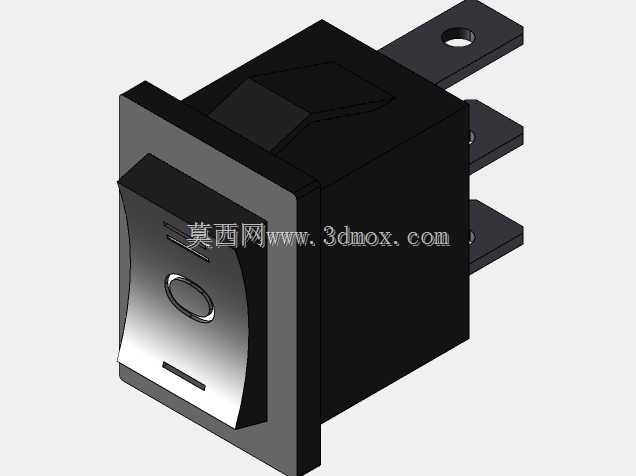

　　从三维建模的角度来看，这类开关的模型重点要还原几个关键装配尺寸：首先是安装孔的配合公差，开关本体的卡装位尺寸要和开孔尺寸留0.1-0.2mm的装配间隙，避免安装时过紧撑裂塑料面板，或者过松导致开关晃动；其次是背面插脚的位置尺寸，要和内部布线的空间匹配，避免插脚和设备内部的其他结构件发生干涉，导致接线后导线被挤压破损；还有按键的行程空间，开关按下和弹起的状态下，按键突出面板的高度差要准确还原，避免做面板外观设计时按键和周边的装饰件发生碰撞。很多新手建模时容易忽略开关的安装导向角，实际上这款开关的卡装位前端做了小角度的导入斜面，实际装配时能顺利对准孔位滑入，建模时还原这个小细节，才能让虚拟装配的效果和实际生产装配的体验一致，避免结构评审时出现误判。

　　在不同的应用场景下，这款开关的适配性也很强：比如做小型工控盒的面板设计时，它的方形外观和常规的按钮、指示灯开孔尺寸模数匹配，能整齐排布在面板上，不会出现尺寸突兀的情况；做小家电产品时，黑色的本体外观能和大多数深色塑料面板搭配，不需要额外做表面处理就能保持外观一致性；做DIY电子项目或者样机开发时，标准的开孔尺寸也方便手工加工面板，不需要特殊的定制刀具就能完成开孔安装。另外这款开关的两极结构不需要额外区分零火线的接线位置，两个插脚分别对接输入和输出的两极即可，接线时不容易出现接错的问题，对生产线上的接线工人友好，能减少接线错误带来的返工率。
