CA6140车床配套手动膨胀截止阀结构设计

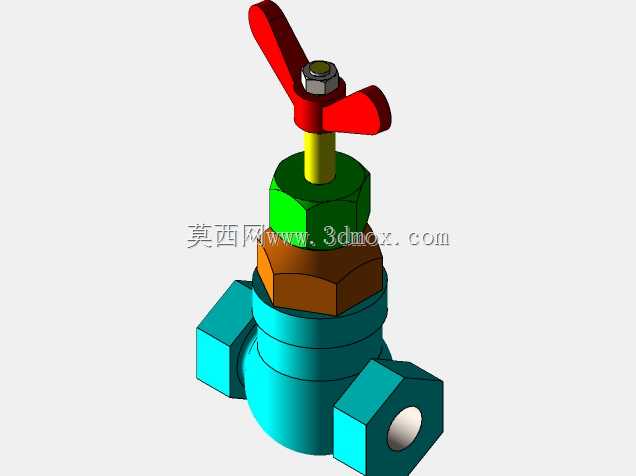

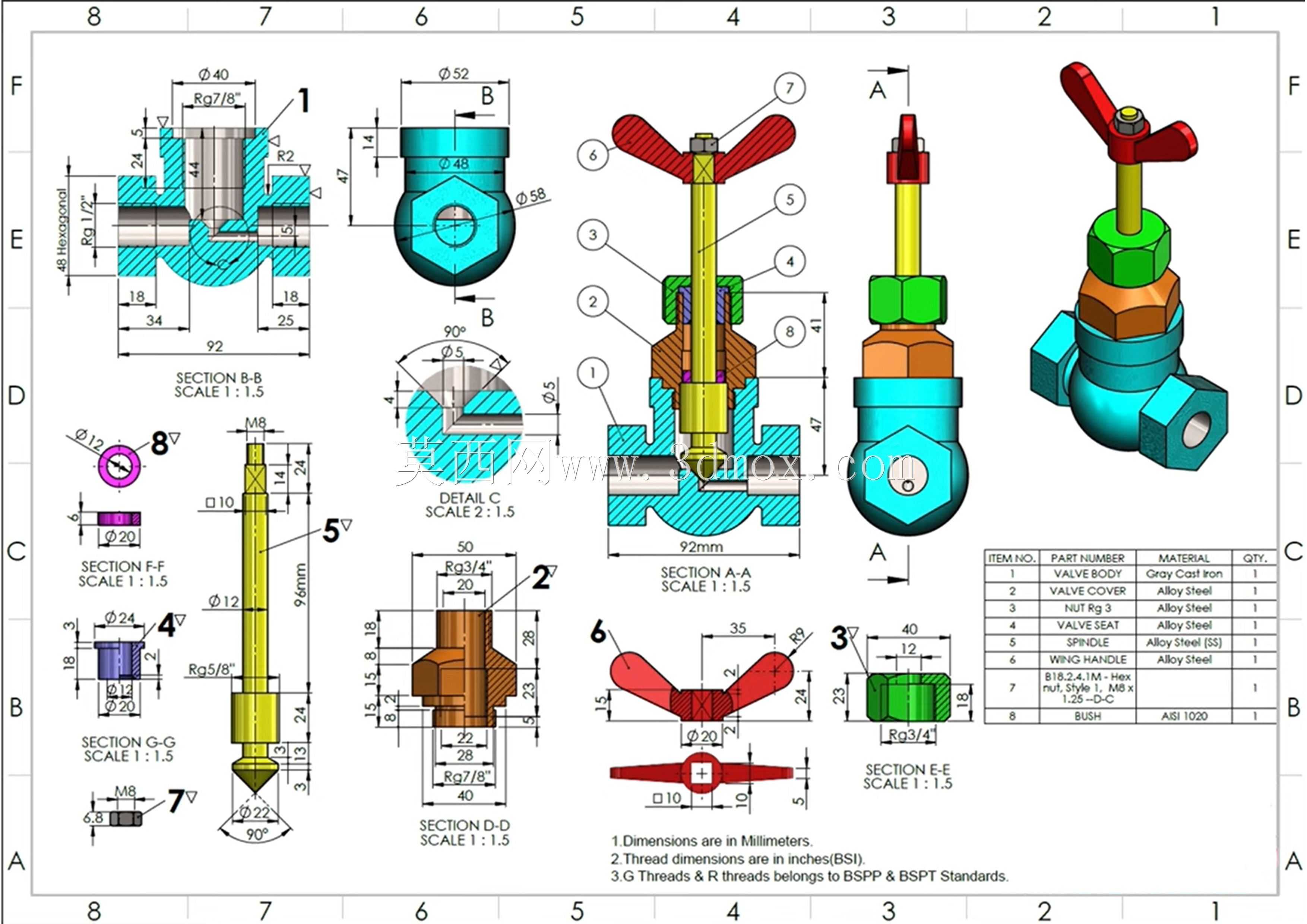

　　在普通卧式车床的冷却润滑回路、小型液压控制支路中，这类手动膨胀阀常作为支路流量调节、低压回路通断控制的核心元件，区别于工业制冷系统用的大口径膨胀阀，适配CA6140这类普通车床的小通径管路需求，安装在机床床身侧面的油路分配块、冷却管路分支节点位置，不需要额外的动力源，完全依靠操作人员手动操作实现开度调节，适配机床日常调试、维护过程中的局部回路通断、流量微调需求。从结构设计逻辑来看，整个阀采用角式通流结构，进液口与出液口呈90°垂直布置，这种结构能最大程度压缩安装占用的空间，适配车床内部管路排布紧凑的特点，不需要额外增加弯头管件就能完成垂直转向的管路连接，减少管路接头的泄漏点。整个阀的核心调节部件为针式节流阀芯，

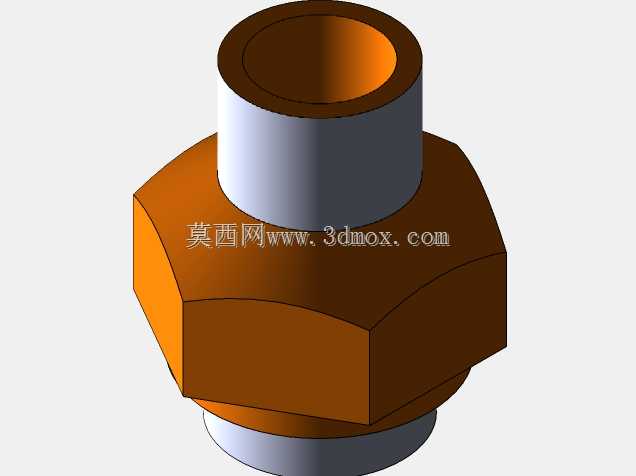

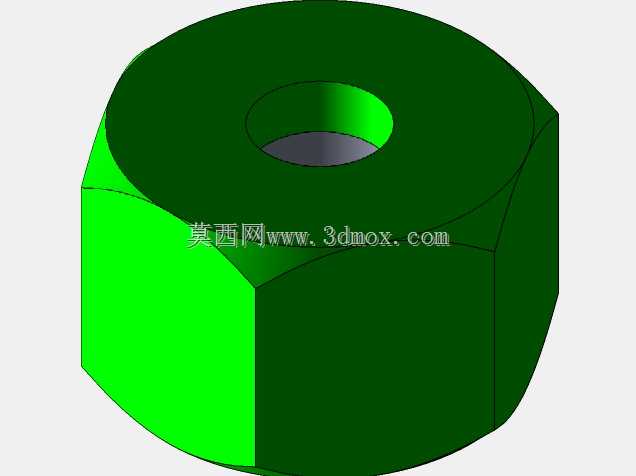

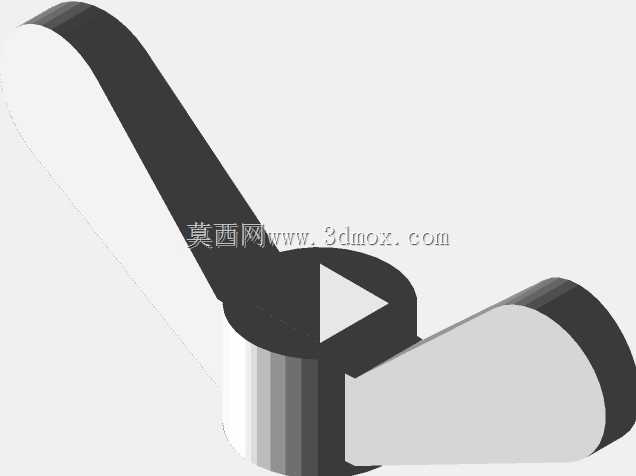

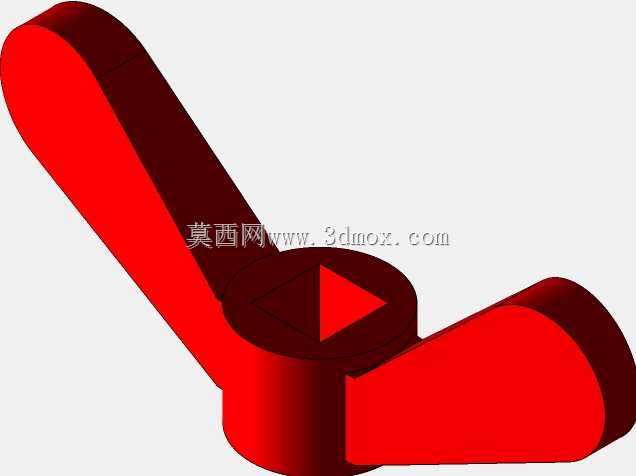

　　阀芯头部采用锥角90°的针状结构，和阀座内孔形成线性配合关系，阀杆采用梯形螺纹传动，手轮每旋转一圈，阀芯的直线进给量控制在1.5mm，既能实现精细的流量微调，也能保证全关位置的密封性能，不会因为操作力度过大导致阀芯密封面损伤。手轮部分采用蝶形双翼结构，相比圆形手轮，在机床内部操作空间受限的位置，不需要整圈旋转手轮，只需要小角度扳动就能实现开度调整，操作力矩更小，手轮和阀杆之间采用扁方定位加锁紧螺母固定，长期使用不会出现手轮打滑空转的问题。从密封结构设计来看，阀杆和阀盖之间采用多层填料密封结构，填料选用耐油橡胶石棉材质，通过填料压盖的压紧力实现阀杆处的动密封，即使在阀杆频繁升降调节的过程中，也能保证润滑油、切削液不会从阀杆位置渗漏，

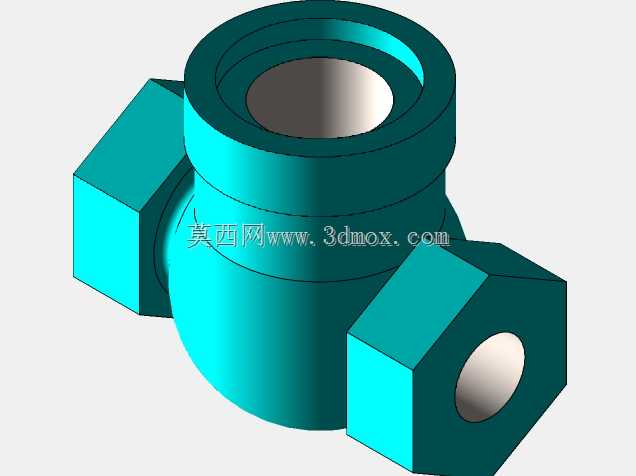

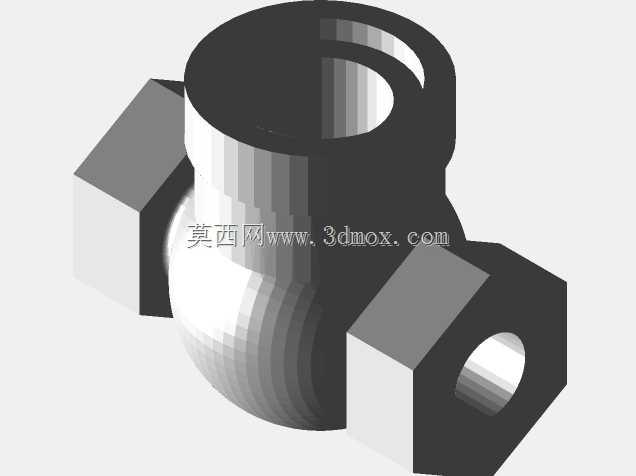

　　阀盖和阀体之间采用紫铜垫片密封，依靠金属接触面的压紧变形实现静密封，耐温范围覆盖-20℃到120℃，完全适配车床用矿物润滑油、水基切削液的介质工况。从安装边界尺寸来看，整个阀的总高度为92mm，阀体进、出液口的连接螺纹为BSPP1/4圆柱管螺纹，两个接口的中心距为32mm，阀体最大外圆直径为40mm，手轮的最大旋转直径为52mm，安装时只需要在安装面预留60mm见方的操作空间即可，不需要额外的安装支架，直接通过螺纹和管路连接就能完成固定。阀体本身采用锡青铜材质铸造加工，相比钢制阀体，在切削液、润滑油的长期浸泡下不会出现锈蚀问题，和管路螺纹连接时也不会出现螺纹咬合锈死的情况，后期维护拆卸更方便。阀芯、阀杆采用45号钢调质处理，

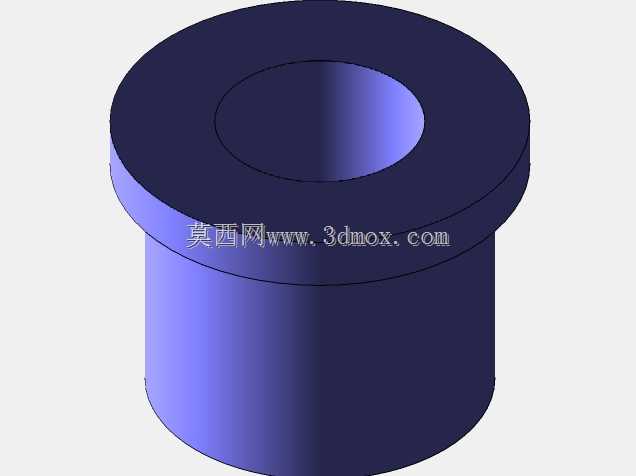

　　表面硬度达到HB220-250，长期频繁调节不会出现螺纹磨损、阀芯密封面冲蚀的问题，阀座采用黄铜材质压装在阀体内部，和钢质阀芯形成软硬密封配对，关闭状态下的泄漏量满足低压管路的密封要求，即使管路内存在细小的金属切屑杂质，也不会轻易刮伤密封面。在实际使用过程中，这类手动阀除了应用在车床的冷却、润滑回路，也可以适配其他小型机床、试验台架的小通径流体管路，作为手动节流、通断控制元件使用，结构简单可靠，没有复杂的易损零件，日常维护只需要定期更换阀杆处的密封填料即可，不需要整体更换阀件。在三维建模过程中，所有零件的尺寸公差、配合间隙都按照实际加工要求设定，阀体的铸造圆角、加工退刀槽、螺纹收尾等工艺结构都完整还原，装配关系完全按照实际装配顺序搭建，包含了所有标准件、非标零件的完整结构，既可以作为机床管路设计的选型参考，也可以作为阀门类零件建模、装配练习的参考案例，能直观展示角式手动针型阀的内部结构、工作原理，帮助结构设计人员快速掌握这类小通径手动阀的设计要点、安装尺寸要求，在进行机床管路布置、小型液压回路设计时，可以直接调用该结构进行适配调整，减少重复设计的工作量。
