φ65规格行星齿轮传动组件结构设计

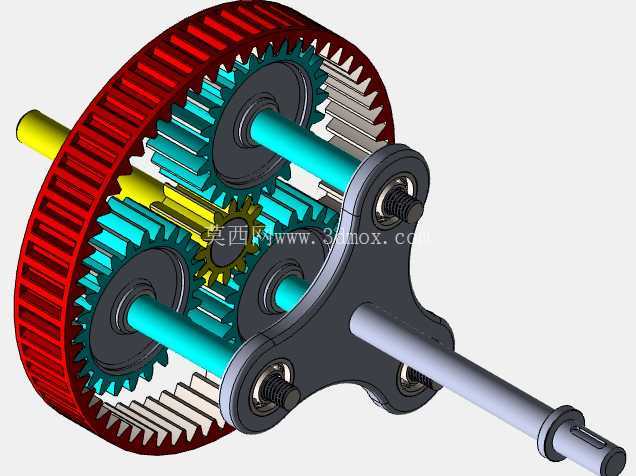

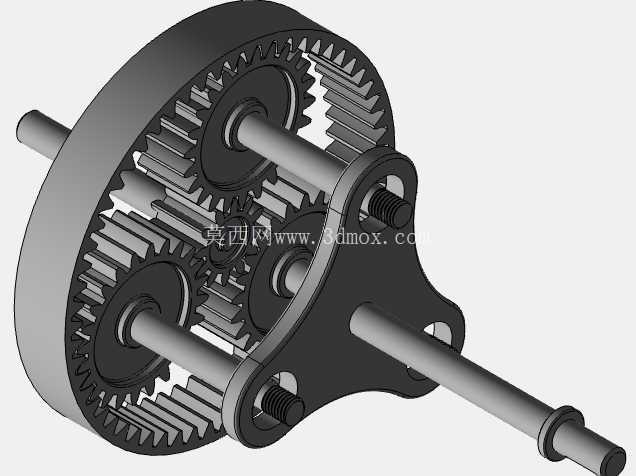

　　这套行星齿轮传动组件的外径边界控制在φ65mm，属于小尺寸紧凑传动单元，在小型伺服传动、精密仪器进给、低压稳压设备调节机构这类安装空间受限的场景中适配性极强。不同于定轴轮系的传动逻辑，这套结构采用单排行星轮排布，中心太阳轮输入动力，三个均匀分布的行星轮同时啮合太阳轮与外侧固定内齿圈，动力通过行星架整合后从输出轴端传出，在极小的径向尺寸内就能实现稳定的减速增扭效果，同等减速比下体积比平行轴齿轮组缩小近六成，非常适合对安装径向尺寸有严格限制的设备内部布局。

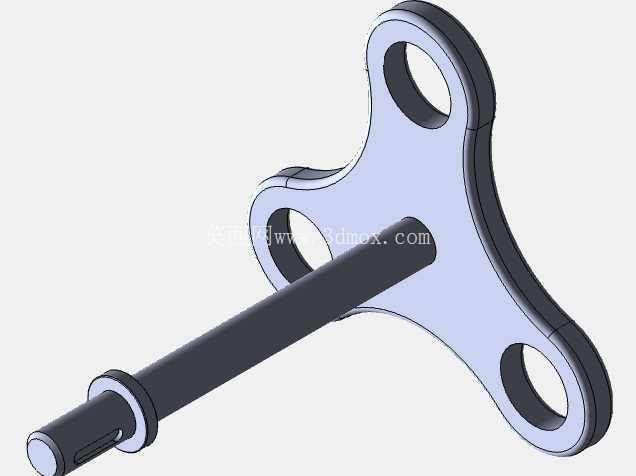

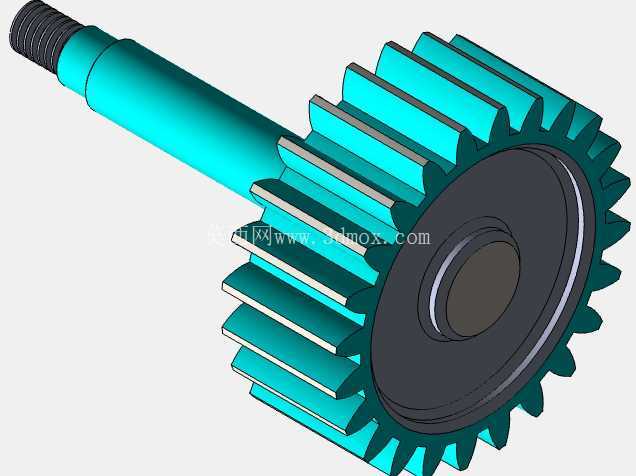

　　从结构设计逻辑来看，三个行星轮沿周向120°均布的排布方式，能让啮合过程中的径向力相互抵消，大幅降低输入输出轴的支撑轴承负载，运转时的振动与噪音也能得到有效控制，适合对传动平稳性有要求的精密调节场景。行星架采用三角支撑结构，三个行星轮轴的安装孔位与中心输出轴的同轴度公差控制在0.02mm以内，避免行星轮运转时出现偏载导致的齿面磨损不均问题。输出轴采用阶梯轴设计，轴段预留了卡簧槽与装配定位轴肩，安装时可以直接穿过设备端板通过轴肩定位，不需要额外设计复杂的轴向固定结构，装配工序更简洁。

　　实际应用中，这类小规格行星齿轮组件常被用在交流稳压设备的调压驱动端，通过固定的减速比将伺服电机的高转速低扭矩输出转换为低转速大扭矩的调节动作，带动调压碳刷平稳移动，避免转速过快导致的调压过冲问题，同时行星轮系的反向自锁特性也能防止调压到位后机构受外力反向窜动，保证稳压输出的精度。除此之外，在小型自动化设备的送料机构、医疗检测设备的样本输送模块、智能家居的电动调节结构中，这类φ65规格的行星传动组件也有广泛应用，核心优势就是在有限的安装空间内提供稳定可靠的传动比，同时具备较长的使用寿命。

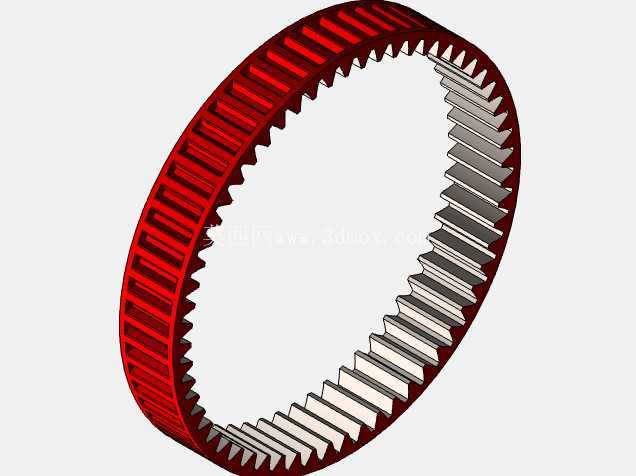

　　设计过程中对齿部参数做了适配优化，太阳轮与行星轮采用变位齿轮设计，在不改变中心距的前提下提升了齿根弯曲强度，避免小模数齿轮在传递额定扭矩时出现断齿问题。内齿圈直接集成在组件外壳内壁，减少了额外的内齿圈固定零件，进一步压缩了整体径向尺寸，外壳与端盖通过小螺栓连接，装配时可以先将行星轮、太阳轮预装在行星架上，再整体推入内齿圈位置，最后锁紧端盖即可完成组装，后期维护拆解也十分方便。输出轴端的轴径做了标准化设计，可以直接适配常规规格的联轴器，不需要额外定制转接零件，降低选型配套的成本。

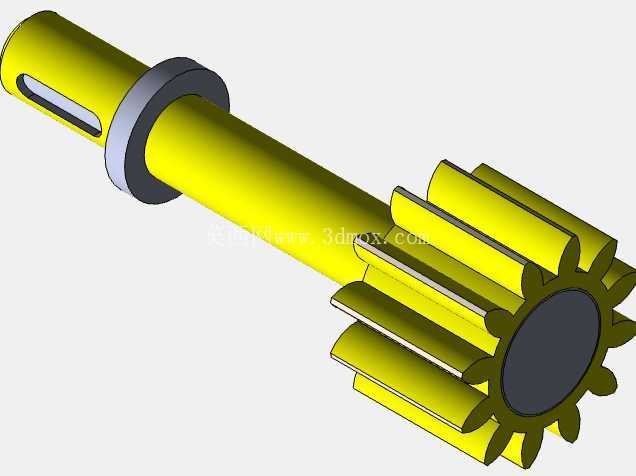

　　安装边界方面，组件输入端的太阳轮轴伸长度控制在适配标准伺服电机轴孔的范围，安装时电机与组件端面对接即可保证同轴度，不需要额外设计调整垫片。行星架的三个支撑臂做了减重处理，在保证结构强度的前提下降低了转动惯量，让组件启停响应更迅速，适合频繁正反转的调节工况。齿面的啮合间隙控制在合理范围，既不会因为间隙过大导致传动回程误差超标，也不会因为间隙过小出现卡滞、运转阻力过大的问题，在-10℃到60℃的常规工作环境下都能保持稳定的传动状态，不需要额外添加复杂的润滑密封结构，日常维护仅需定期补充润滑脂即可。
