VIDEX方形直流LED投光灯结构设计

　　这款方形LED投光灯具的三维结构，完全围绕低压直流户外照明场景的实际使用需求搭建，在做结构拆解前先明确其核心应用边界：这类12V直流供电的投光产品，大多用在户外低压供电的景观补光、设备配套局部照明、移动作业临时照明、车载配套照明场景，不会接入高压市电回路，所以结构设计上不需要做高压隔离的强电仓结构，整体的绝缘安全冗余可以围绕低压直流的安规要求做适配，不用预留高压爬电距离，整体壳体的紧凑度可以做的更高。

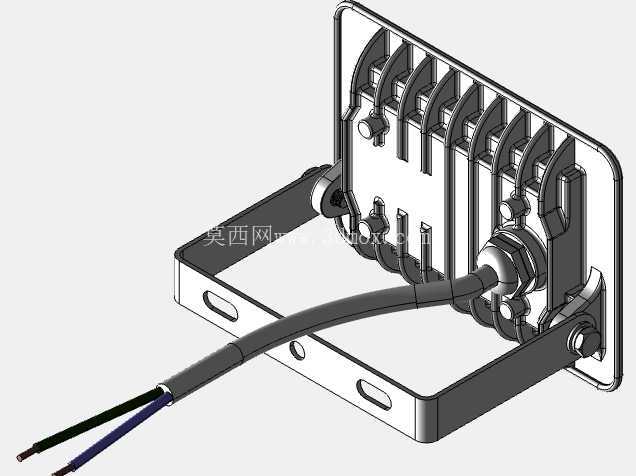

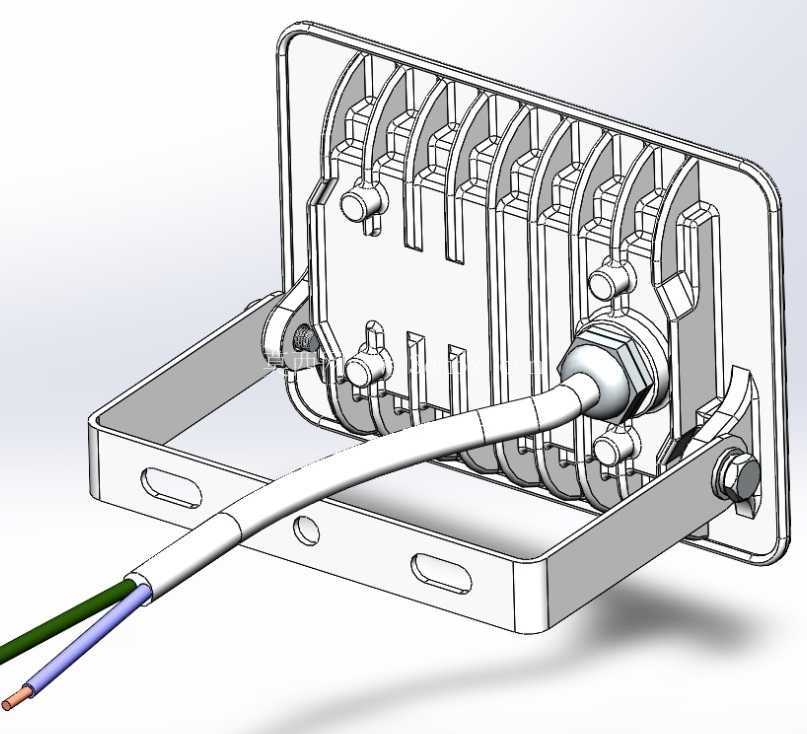

　　从实际安装边界来看，这款灯具自带可调节角度的U型安装支架，支架两端通过不锈钢转轴与灯体壳体连接，转轴位置做了阻尼防滑结构，安装时可以根据照射需求在0到180度范围内调整俯仰角度，不需要额外加装角度调节配件。安装支架的固定孔位适配常规的膨胀螺丝、自攻螺丝安装，不管是固定在墙面、金属支架、设备机架上都能直接对位，不需要额外做转接件。灯体的出线位置做了防水护线套结构，引出的双芯电源线直接对应直流正负极接线，接线端不需要额外做分线处理，现场施工时可以直接接入低压直流供电回路，护线套可以避免线缆反复弯折导致的线芯断裂，同时能阻挡户外环境的水汽、灰尘从出线位置进入灯体内部。

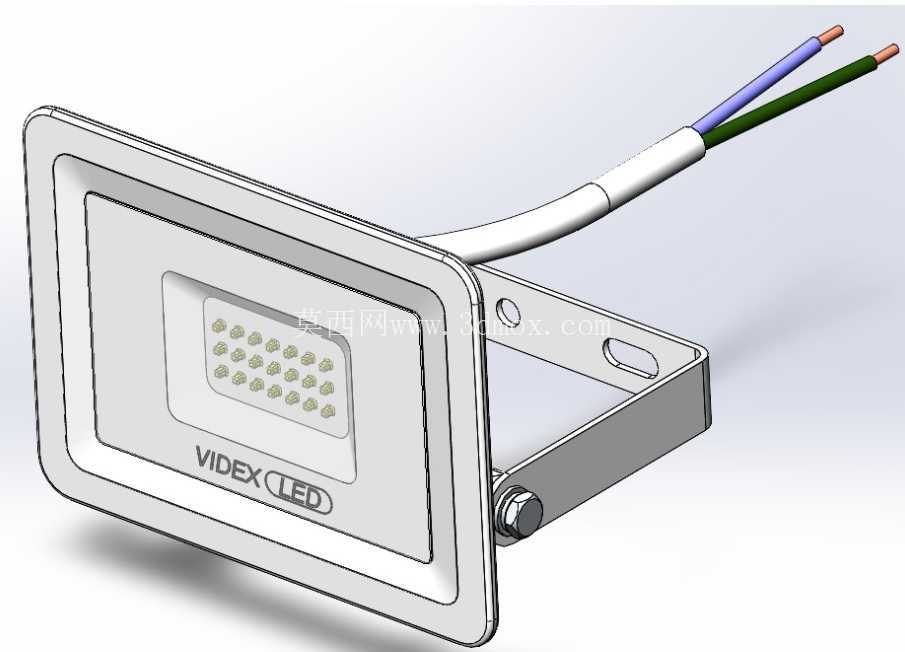

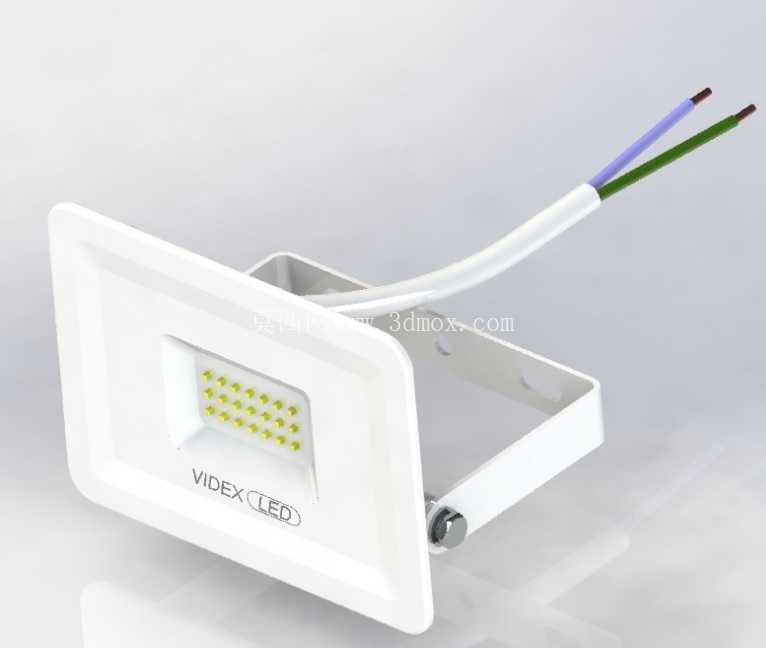

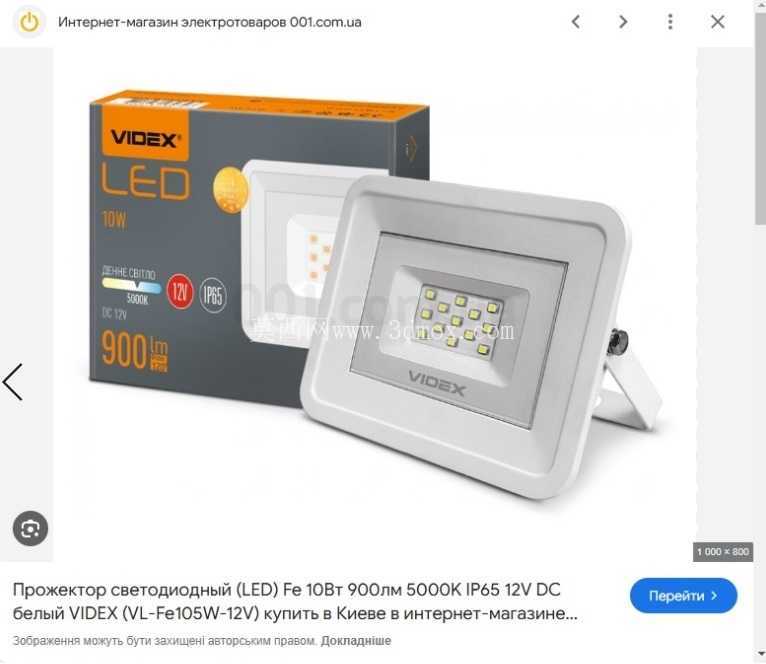

　　灯体的外形采用方正薄型设计，正面的出光面做了内凹结构，LED灯珠阵列排布在铝基板上，灯珠排布密度经过配光计算，10W功率下可以实现900lm的光通量输出，5000K的色温属于正白光范畴，适合需要清晰辨识作业面的照明场景，不会出现暖光下的色彩偏差问题。灯体的壳体采用压铸铝材质，背面没有做多余的散热鳍片凸起，而是依靠整个壳体的平面结构做被动散热，因为低压直流LED的发热功率本身不高，薄型壳体的散热面积已经完全可以满足长时间工作的散热需求，同时平整的背面也避免了户外使用时积灰、积留雨水的问题，减少长期使用后的腐蚀风险。

　　从结构设计思路来看，这款灯具的所有部件都采用卡扣加螺丝的固定方式，没有采用胶粘结构，后期如果出现灯珠损坏、驱动故障的情况，可以直接拆开壳体更换配件，不需要整体报废，符合户外照明设备的可维护性要求。灯体正面的透光罩采用磨砂PC材质，和壳体之间设置了一圈硅胶防水密封圈，装配后可以达到IP65级别的防护能力，完全可以应对户外的雨淋、扬尘环境，不需要额外加装防雨外罩。灯体上的品牌标识采用模内注塑或者激光雕刻的方式做在壳体正面，不会因为长期户外使用出现标识脱落的问题。

　　在做三维建模的时候，需要特别注意几个配合公差：首先是U型支架和灯体转轴的配合间隙，间隙过大会导致调整角度后出现垂头问题，间隙过小则会导致角度调整卡顿，建模时转轴位置的配合公差要控制在0.1mm以内，同时要预留阻尼垫片的安装空间。其次是透光罩和壳体的密封圈安装槽尺寸，槽宽和槽深要和硅胶圈的线径匹配，压缩量控制在25%左右，既能保证防水效果，又不会因为压缩量过大导致壳体装配后出现翘曲。另外铝基板的安装平面要做平面度要求，平面度公差控制在0.2mm以内，保证铝基板和壳体散热面完全贴合，避免出现空气间隙导致散热不良，影响LED灯珠的使用寿命。

　　这款灯具的接线端没有内置驱动电路，驱动是外置在供电回路中的，所以灯体内部的结构非常简洁，只有铝基板、接线端子两个核心电气部件，内部空间预留了足够的接线余量，现场接线时不需要强行拉扯线缆，避免接线端脱落。整体重量控制在0.3kg以内，安装时对安装面的承重要求很低，哪怕是薄型的金属板、塑料板都可以直接安装，不需要做承重加固。在做配套选型的时候，只需要匹配对应功率的12V直流驱动电源即可，不需要额外配置调光配件，如果需要调光功能，可以在供电回路中加装直流调光器，不需要改动灯具本身的结构。
