龙门式石材切割桥式锯床结构设计

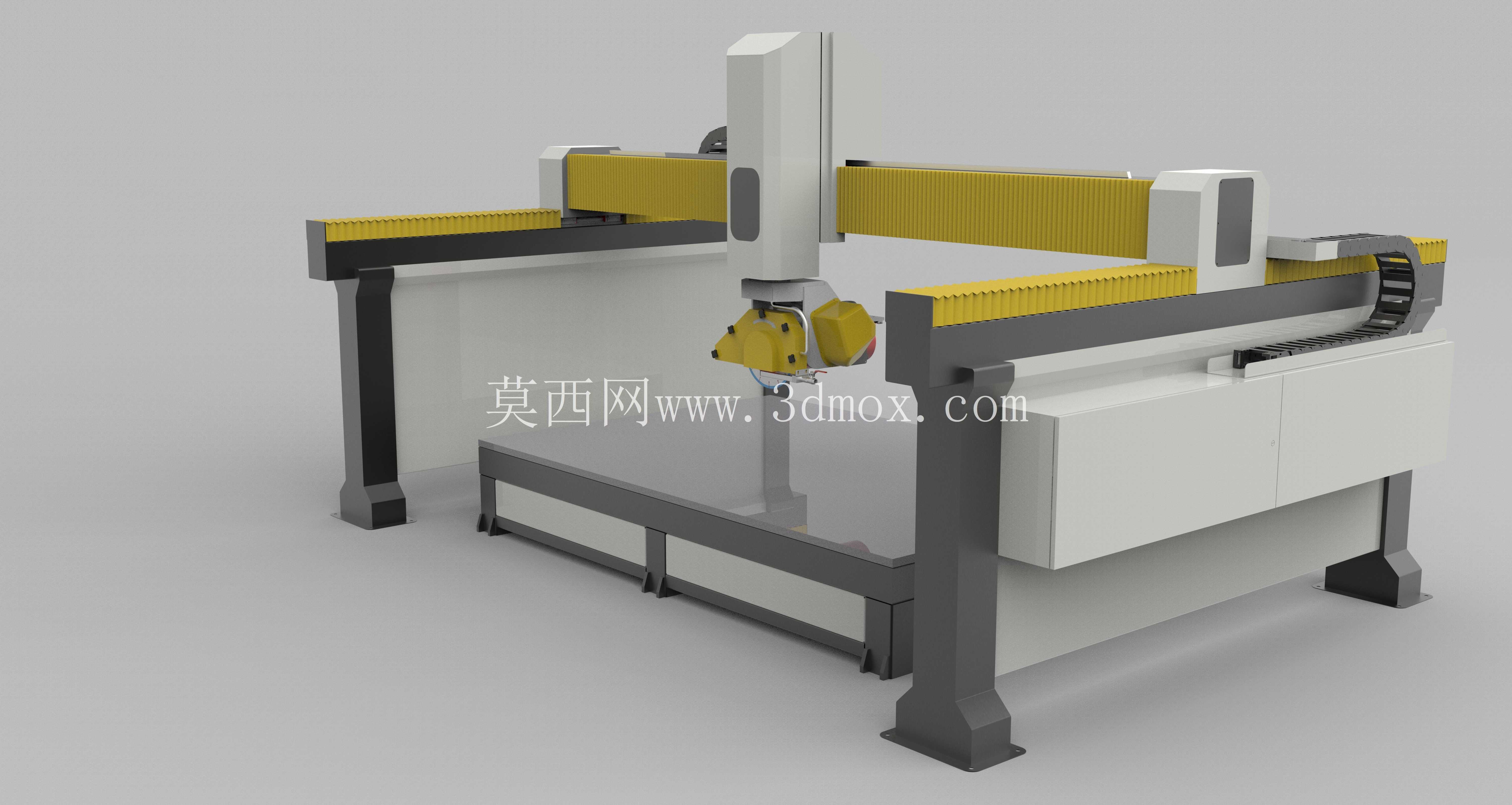

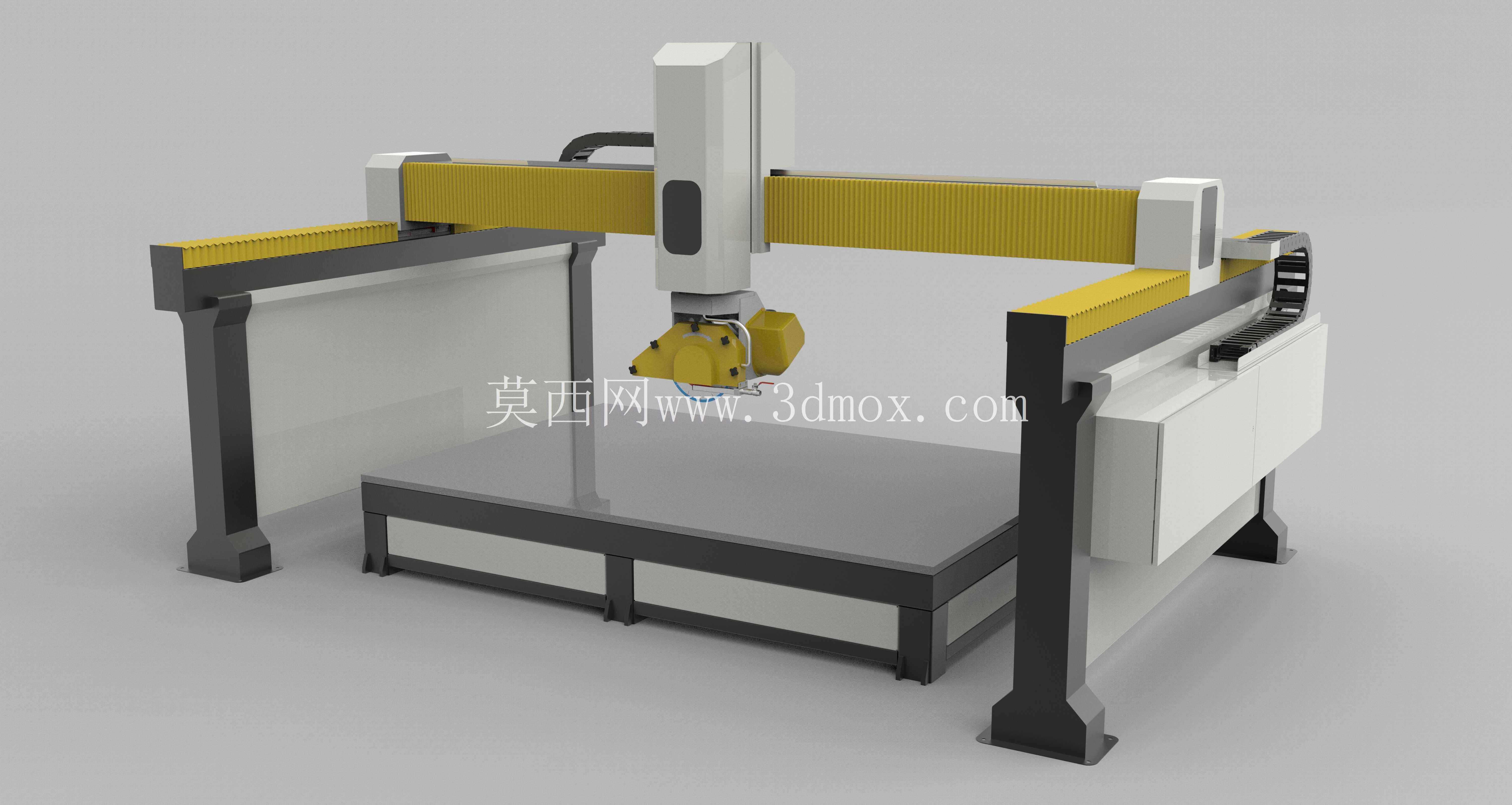

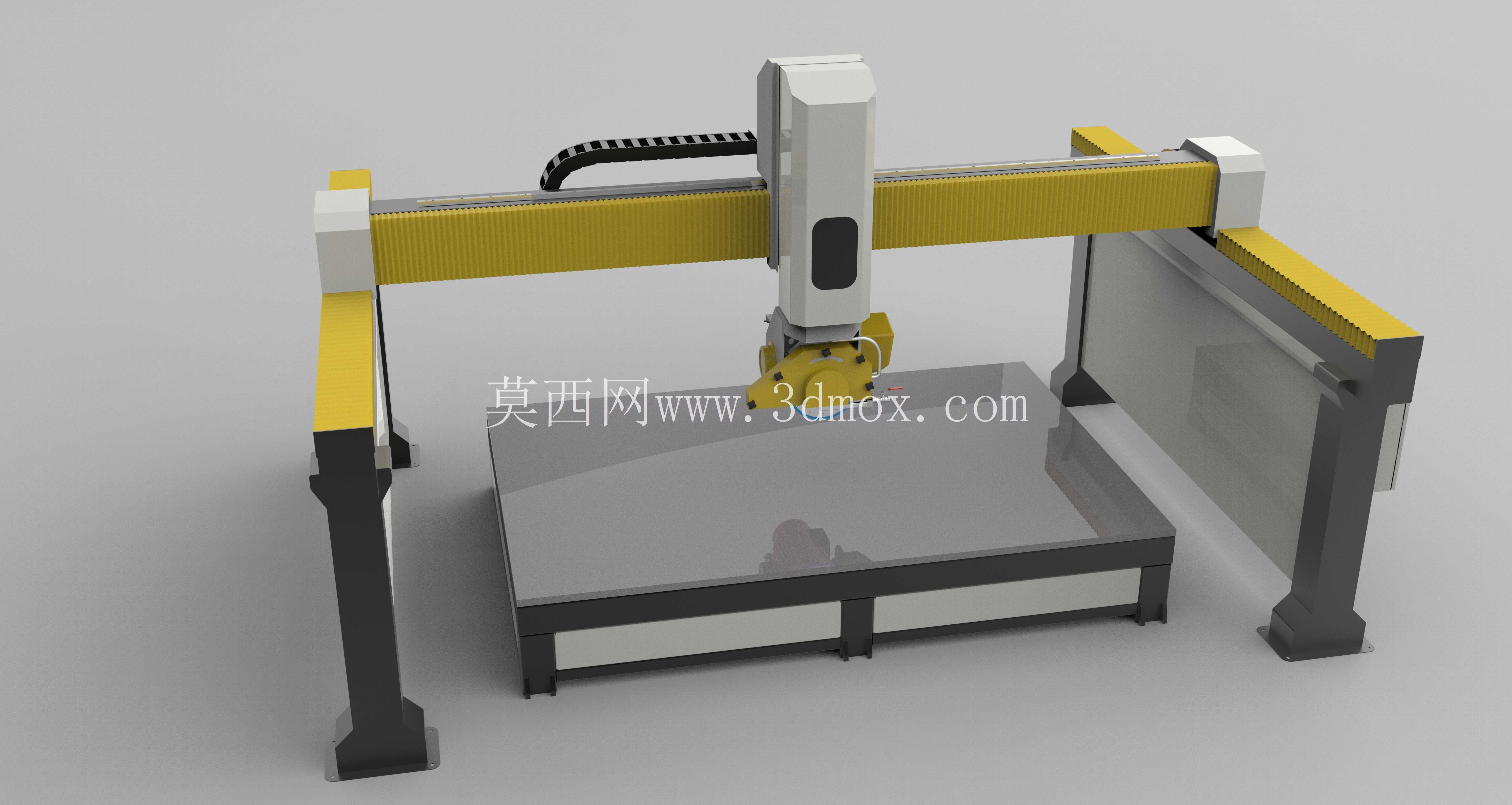

　　在石材加工生产场景中，大块天然石材荒料的初切割工序一直是产能瓶颈环节，传统单臂锯切设备受限于悬臂结构刚度，在切割大尺寸花岗岩、大理石荒料时容易出现锯片偏摆，切缝宽度不均、板材平面度超差的问题，长期作业还会因结构应力累积导致导轨磨损加速，维护成本居高不下。这款桥式锯床的整体结构采用龙门双立柱支撑横梁的布局，从根源上解决了悬臂结构的刚度短板，双立柱分别固定在床身两侧的基座上，横梁沿立柱纵向导轨做上下进给运动，锯切头架则沿横梁横向导轨做水平往复移动，配合床身工作台的纵向送料，可实现三维空间内的全范围锯切覆盖，适配最大幅面3.2米×2米的标准石材荒料加工需求，安装时需要在设备周边预留至少1.5米的操作维护通道，地面基础需做200mm厚的硬化处理，保证设备长期运行的水平精度不发生偏移。

　　从功能设计层面来看，这款设备的锯切主轴采用独立水冷密封结构，可适配直径1.2米到1.8米的金刚石圆锯片，锯切进给速度可根据石材硬度在0到5米每分钟范围内无级调节，针对大理石这类硬度较低的石材可提高进给速度提升加工效率，针对花岗岩等高硬度石材则降低进给速度保证锯片使用寿命与切割面平整度。横梁的传动采用齿轮齿条配合直线导轨的结构，相比传统丝杠传动，齿轮齿条传动的行程不受限制，更适合大跨度横梁的长距离移动，同时传动间隙可通过偏心调节轮进行补偿，长期使用后出现磨损也能快速调整恢复精度，无需更换整套传动部件。两侧立柱的升降传动采用双丝杠同步驱动结构，配备同步反馈装置保证横梁两端升降位移差控制在0.1mm以内，避免横梁倾斜导致锯切面出现斜度，影响成品板材的厚度公差。

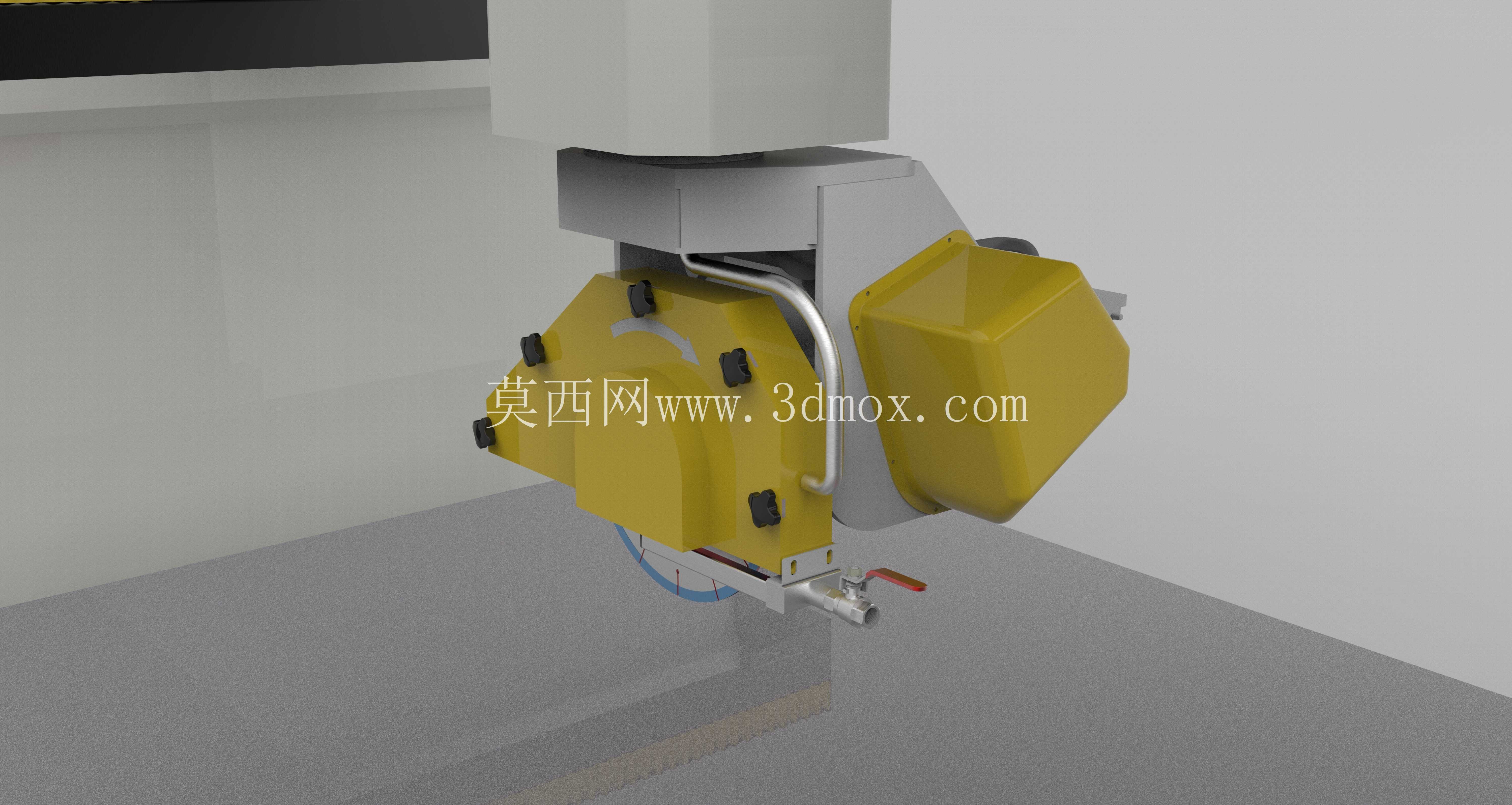

　　设备的床身工作台采用整体焊接箱型结构，内部布置交错加强筋，焊接后经过整体去应力退火处理，再进行导轨安装面的精加工，保证工作台在承载数十吨石材荒料时不会发生形变，工作台表面预留T型槽用于安装石材固定夹具，可根据不同尺寸的荒料调整夹具位置，装夹操作便捷。锯切头架部分设计了角度调节机构，可实现0到90度的锯片角度偏转，不仅能完成常规的水平板材切割，还能进行石材的倒角、切边、开槽等特殊工序加工，无需二次装夹工件，大幅减少工序周转的时间成本。设备的走线全部采用拖链内置布局，横梁移动、头架移动、主轴升降的所有线缆与冷却水管都收纳在对应的拖链内，避免加工过程中石材粉尘、冷却水溅到线缆上造成老化破损，拖链采用耐磨工程塑料材质，弯曲半径符合线缆最小弯曲要求，长期往复移动不会出现卡滞、断裂问题。

　　在实际生产应用中，这款桥式锯床可对接石材加工的自动化生产线，工作台可配置自动辊道输送结构，实现荒料的自动上料、成品板材的自动下料，无需人工吊装周转，适配规模化石材加工厂的连续生产需求。设备的冷却系统采用大流量循环供水设计，冷却水直接喷射到锯片与石材的接触位置，及时带走锯切产生的热量与石粉，既避免锯片过热烧损，也能减少石粉飞扬改善车间作业环境，回水经过沉淀过滤后可循环使用，降低生产过程的水资源消耗。从结构建模的角度来看，这款设备的所有配合面都预留了合理的安装公差，导轨安装面设计了调整垫铁结构，现场安装时可通过垫铁微调导轨的直线度与平行度，降低基础施工误差对设备精度的影响，所有外露的加工面都设计了防尘护板，避免石粉进入导轨、传动部件内部造成磨粒磨损，延长设备的维护周期与整体使用寿命。
