双深位仓储电动拉出存取作业装置

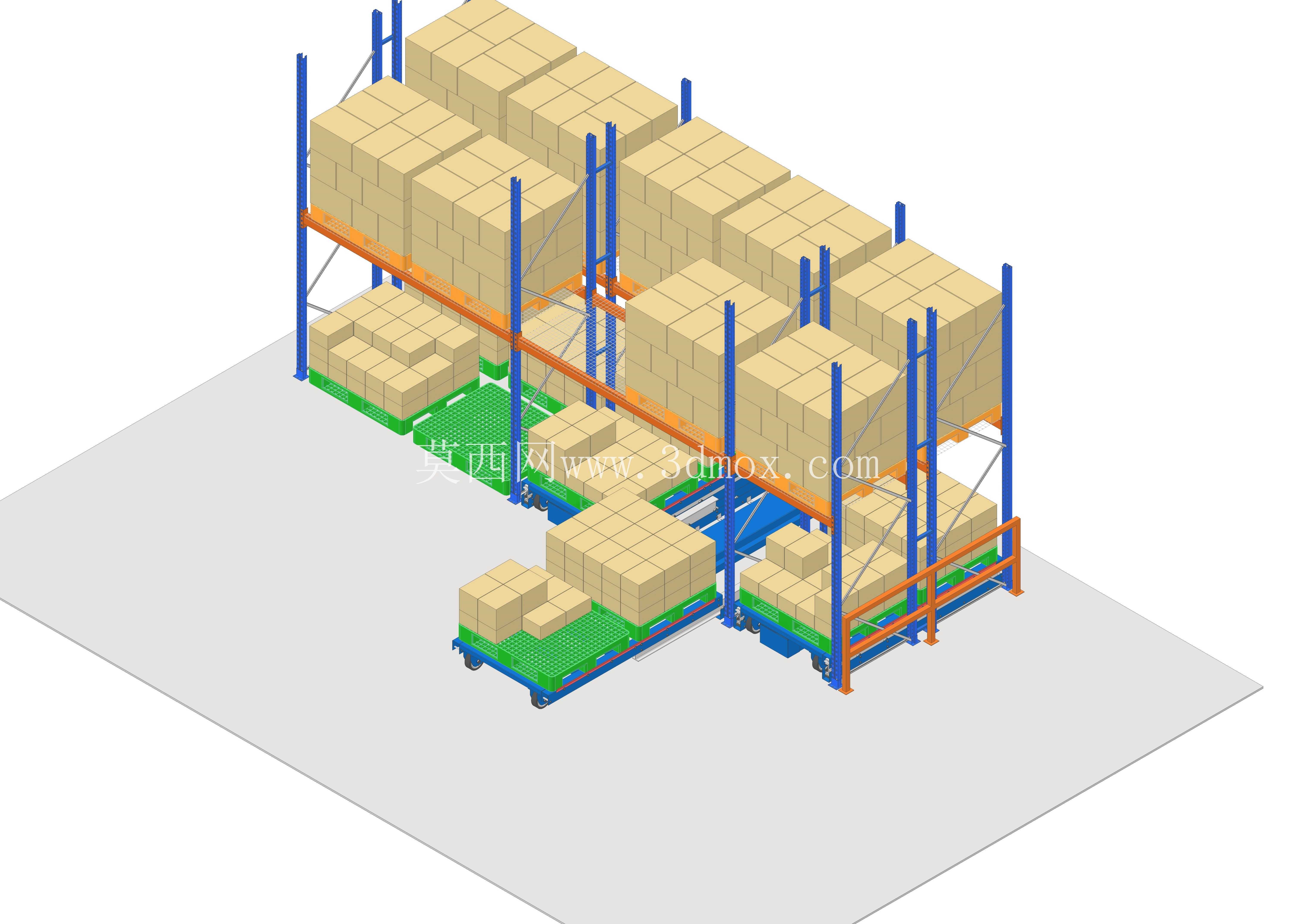

　　在高密度立体仓储的作业场景里，双深位货架的第二排货位存取一直是现场作业的痛点，普通叉车的叉臂长度不足以触及内侧货位，若采用加长叉臂又会带来通道宽度占用增加、作业视野受阻、取货对位精度差的问题，这套电动拉出装置正是针对该场景设计的配套存取机构，直接集成在双深位货架的货位层结构上，无需对现有仓储叉车做额外改装，就能完成内侧货位的托盘存取作业。从结构布局来看，整套装置沿货架纵深方向布置，主体承载框架采用型材拼接结构，和货架立柱的安装孔位直接匹配，安装时不需要对原有货架做切割焊接改造，只需要通过标准紧固件完成和货架横梁、立柱的连接固定，安装边界完全贴合常规双深位货架的层间预留尺寸，不会额外占用货位的有效存储净空，

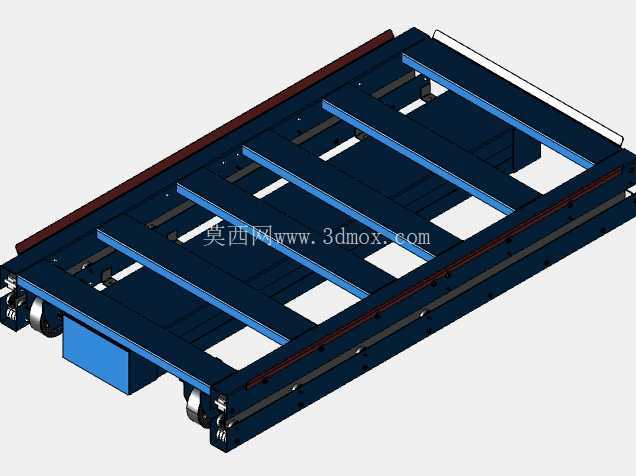

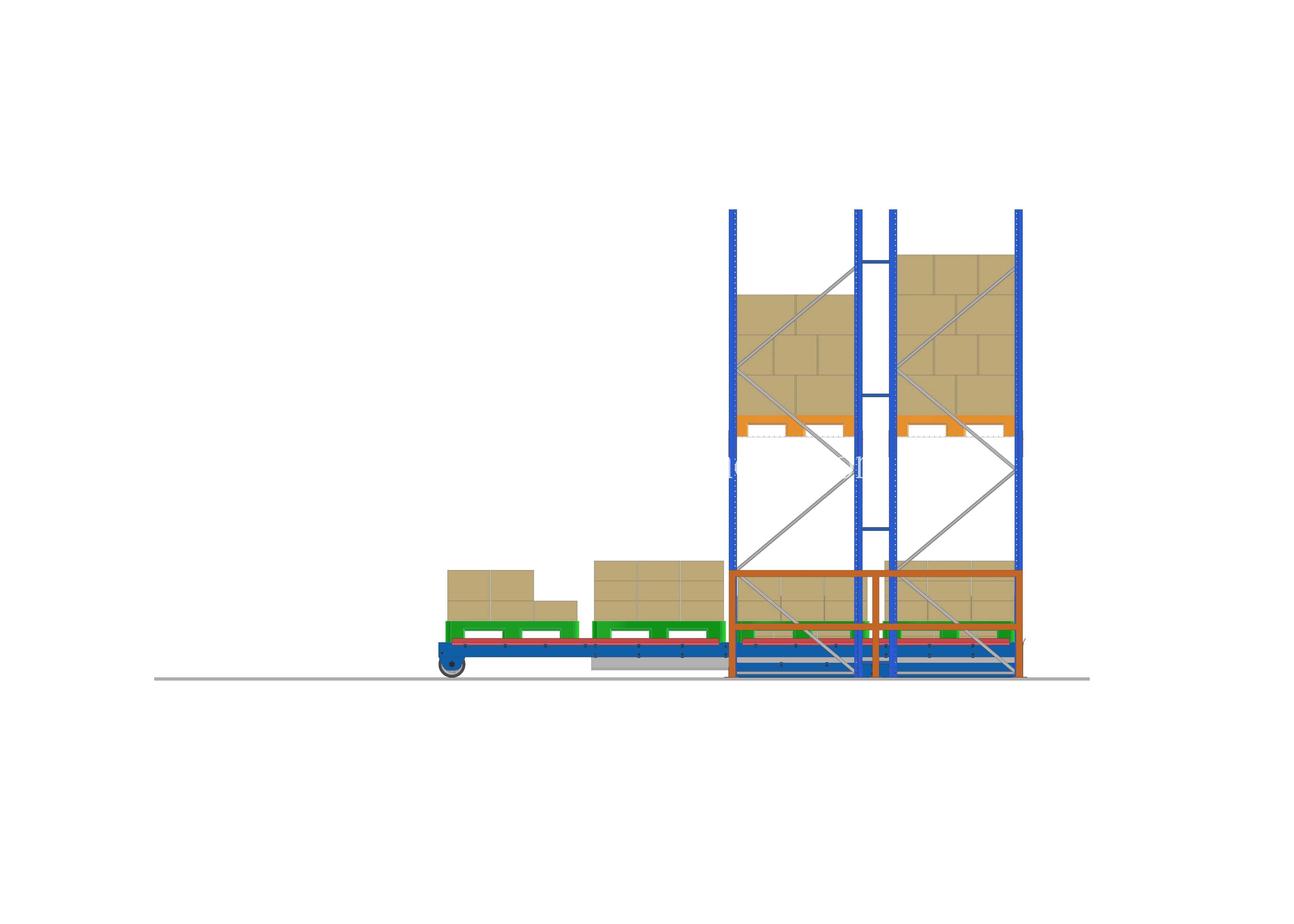

　　也不会超出货架立柱的外侧轮廓，不会压缩仓储通道的通行宽度。拉出机构的承载平台采用格栅式防滑结构，表面做防滑耐磨处理，和标准仓储托盘的底部支撑梁位置完全对应，托盘放置在平台上时，支撑梁刚好落在平台的承载筋条上，不会出现托盘偏移、滑落的问题，平台底部配置的导向轮组沿货架纵深方向的导轨运行，导轨和货架横梁采用嵌入式连接，运行过程中不会出现偏摆、卡滞的情况。驱动部分采用低速大扭矩的电动驱动单元，配合传动机构带动承载平台完成伸出、收回动作，伸出行程刚好覆盖双深位货架内侧货位到外侧取货位的距离，当需要存取内侧货位的托盘时，驱动单元带动承载平台平稳伸出到外侧取货位置，叉车可以直接在常规作业通道内完成托盘的取放，

　　之后平台再带动托盘平稳收回到内侧货位，整个运行过程速度平缓，启动和停止阶段都有缓冲设计，避免托盘上的货物因为启停惯性出现移位、倾倒的情况。在实际仓储作业中，这套装置可以有效提升双深位货架的空间利用率，相比普通单深位货架，双深位布局能提升近百分之四十的仓储容量，而配套的电动拉出装置解决了内侧货位存取不便的问题，不需要采购专用的双深位叉车，就能完成所有货位的存取作业，大幅降低了仓储设备的采购成本。设计过程中充分考虑了仓储现场的作业载荷需求，承载平台的额定载荷匹配常规仓储托盘加货物的整体重量，结构件的强度经过校核，长期满载运行也不会出现结构变形，导向轮组采用耐磨材质，日常使用过程中不需要频繁维护，只需要定期清理导轨缝隙内的杂物、

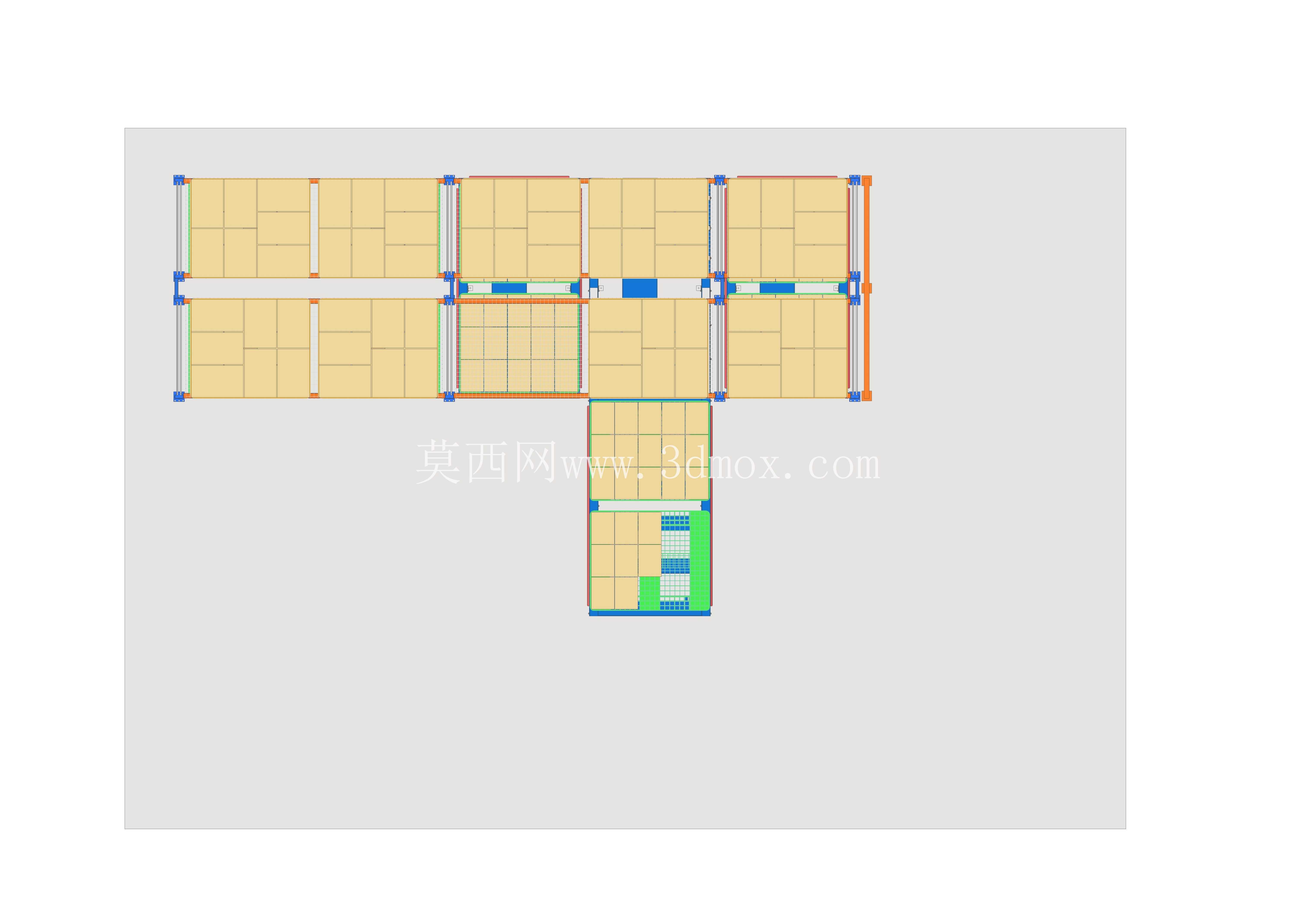

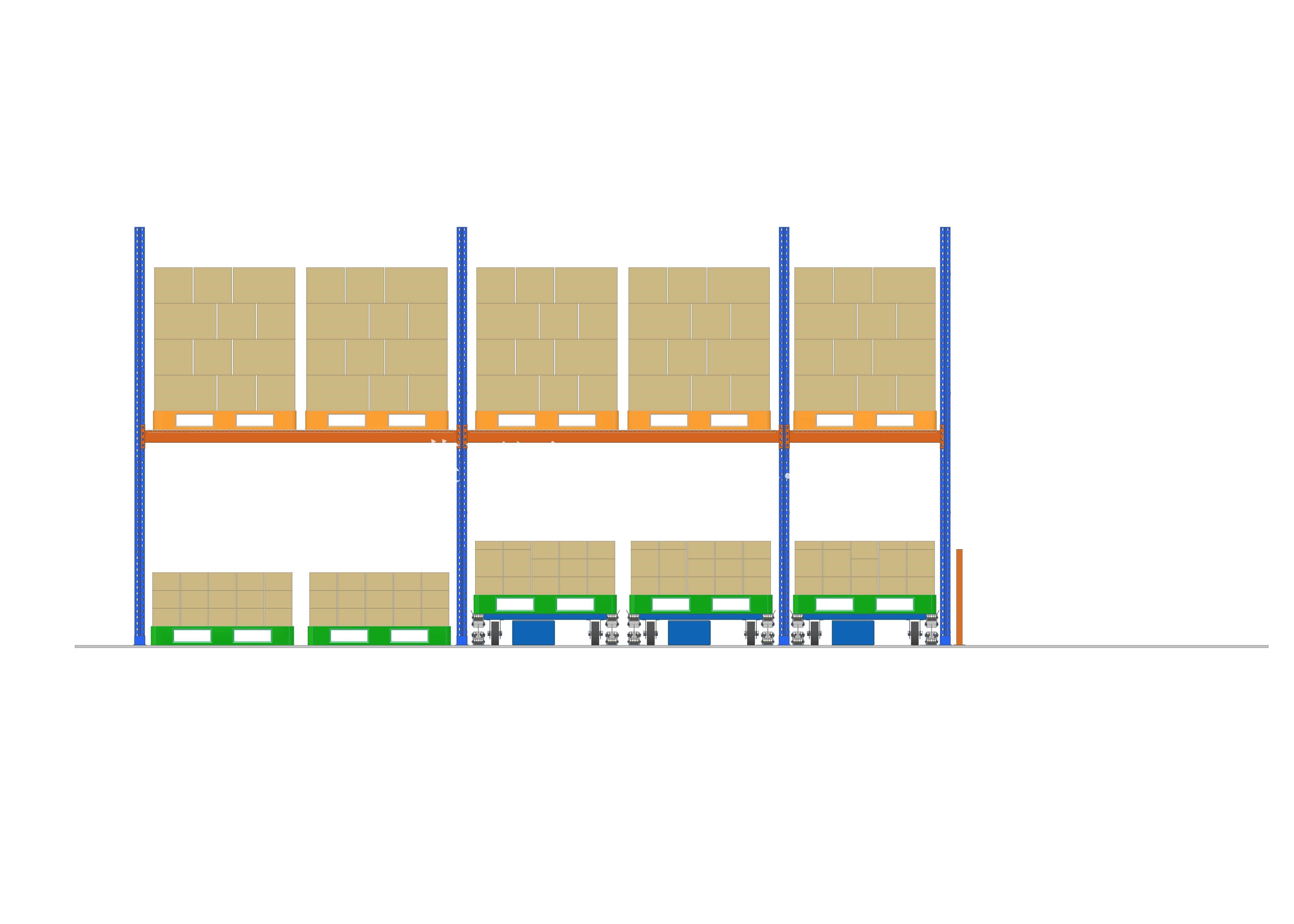

　　检查紧固件的松紧度就能保证设备稳定运行。装置的电气控制部分可以和仓储管理系统做对接，实现货位存取的自动化调度，也可以采用本地手动控制的方式，适配不同自动化程度的仓储场景，不管是传统的人工仓储作业，还是半自动化、全自动化的立体仓储系统，都能灵活适配。从安装尺寸来看，整套装置的厚度控制在合理范围内，不会过多占用货架的层间高度，对于不同规格的标准托盘，只需要调整承载平台的导向限位块位置，就能适配不同尺寸的托盘存放需求，不需要更换整套机构，适配性较强。在日常作业过程中，装置收回状态下完全隐藏在货架货位内部，不会对叉车在通道内的通行、外侧货位的存取作业造成干扰，只有在存取内侧货位时才会伸出到作业位置，作业完成后自动收回，不会占用通道空间。针对仓储现场可能出现的托盘放置偏移问题，承载平台的边缘设置了导向倒角，托盘放置时即使存在小范围的位置偏差，也能顺着倒角滑入正确的承载位置，不会出现平台收回时托盘和货架结构发生碰撞的问题。传动部分设置了机械限位和电气限位双重保护，当平台运行到伸出或收回的极限位置时，会自动切断动力输出，避免机构超行程运行造成结构损坏，同时还配置了过载保护功能，当平台运行过程中遇到异物卡滞、载荷超出额定范围时，会自动停止运行并触发提示，避免设备损坏和安全事故。
