MG90S微型金属齿轮舵机结构复刻

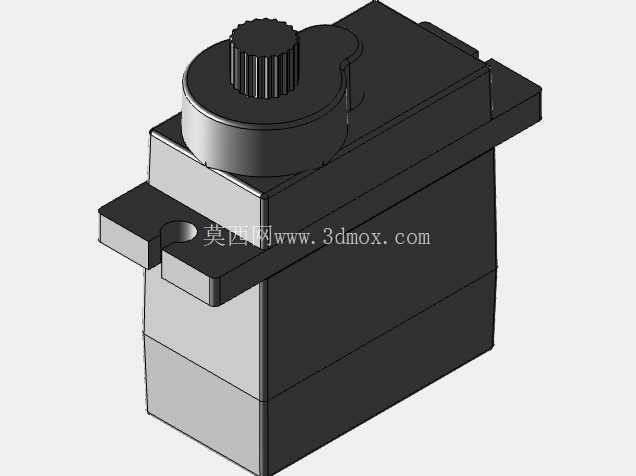

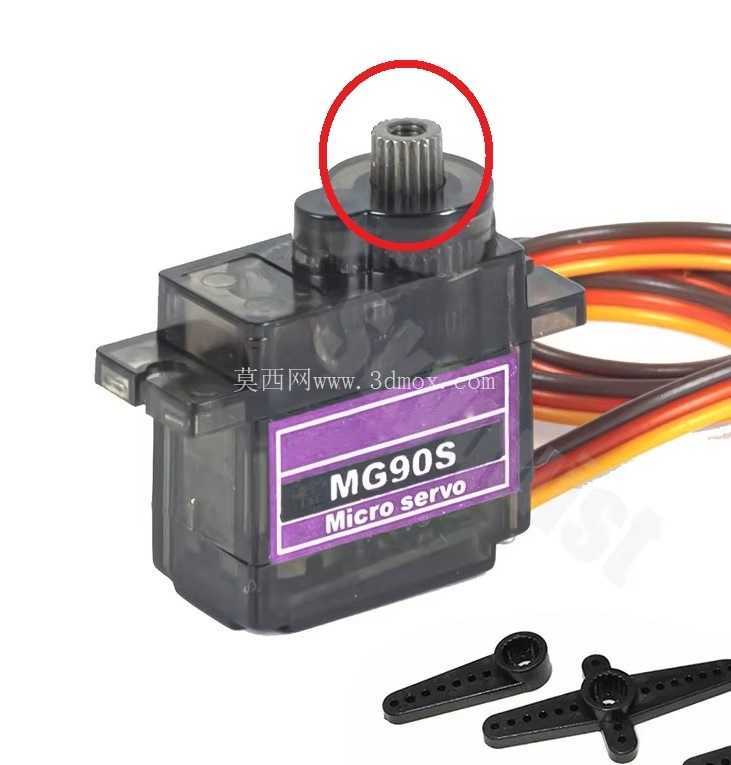

　　做航模、小型自动化装置结构设计的工程师，基本都绕不开MG90S这类微型舵机，市面上同标称型号的产品齿形、安装位公差参差不齐，很多时候做装配干涉检查时，拿通用模型凑数很容易出现实际装机卡滞、齿轮啮合间隙超差的问题，这次的结构复刻完全是基于实物拆解测绘完成，核心的输出齿轮部分做了全尺寸还原，齿形参数、齿顶圆直径、输出轴的D型切面尺寸都和实物完全匹配，避免了通用模型常见的输出臂安装孔位不对、啮合虚位过大的问题。

　　从实际应用场景来看，这类微型舵机的使用覆盖面极广，固定翼航模的副翼、升降舵舵面驱动，小型多旋翼无人机的云台俯仰控制，桌面级小型机械臂的关节驱动，智能小车的转向机构，甚至是很多DIY的自动门锁、小型物料推送机构里，都能看到它的身影。这类场景对执行器的体积、重量、输出扭矩都有比较严苛的限制，MG90S之所以能成为通用选型，核心就是它在9g左右的重量级别下，金属齿轮版本能提供比塑料齿轮舵机更大的堵转扭矩，同时抗冲击能力更强，不会因为舵面受气流冲击、机构卡滞就出现扫齿报废的问题。

　　做结构设计的时候，首先要考虑的就是安装边界，这款舵机的主体外壳尺寸是22.8mm×12.2mm×28.5mm，两侧的安装耳中心距是34mm，安装孔直径是2mm，设计安装位的时候要注意给两侧的出线端留出至少5mm的走线空间，避免舵机转动时导线被外壳剐蹭磨损。输出轴的中心距离舵机底部安装面的高度是13.5mm，配套的标准舵机臂安装后，转动半径最大可以到16mm，设计周边结构的时候要预留出足够的转动避让空间，尤其是做嵌入式安装的时候，不能让舵机臂在0-180度转动范围内碰到周边的结构件。

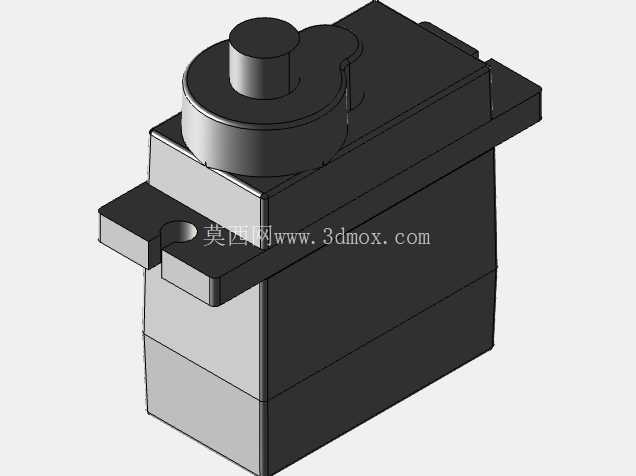

　　这次建模的时候，特意把内部齿轮组的啮合关系做了还原，从电机输出轴的初级减速齿轮，到中间的两级过渡齿轮，再到最终的输出齿轮，每一级的传动比都和实物一致，做运动仿真的时候可以直接模拟真实的舵机转动响应，不会出现传动比不对导致的仿真角度和实际输出不符的问题。外壳的分型线、顶部的标签槽位置、底部的散热凹槽都做了1:1还原，做产品外观渲染的时候可以直接使用，不需要再额外做外观细节的修补。舵机引出的三根信号线线径、出线位置也和实物一致，做整机布线仿真的时候可以直接走线路径规划，避免出现设计的走线槽尺寸不够的问题。

　　很多工程师在选微型舵机的时候，容易忽略输出齿轮的齿形参数，市面上很多廉价MG90S的输出齿轮用的是粗模数齿，和标准的金属舵盘啮合时间隙很大，用在精度要求稍高的云台或者机械臂关节上，会出现明显的回差，这次测绘的版本用的是0.3模数的金属齿，齿侧间隙控制在0.02mm以内，建模的时候也把这个公差带考虑进去了，装配的时候可以直接模拟真实的啮合间隙，做精度分析的时候数据更贴近实际使用情况。另外舵机的输出轴D型切面尺寸是4.8mm，对应的标准金属舵盘的D型孔完全匹配，不会出现很多通用模型里轴径做小、舵盘安装后打滑的问题。

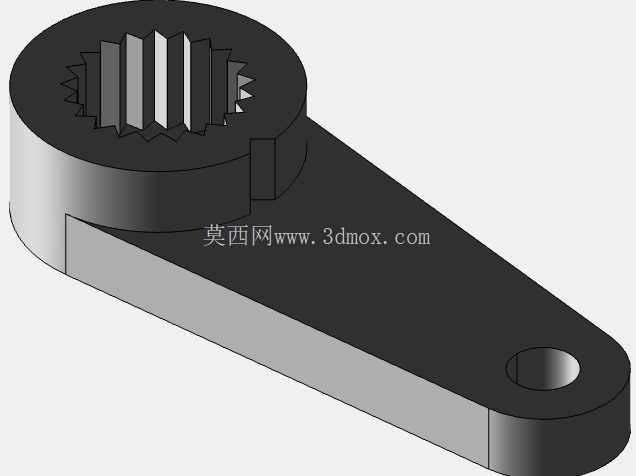

　　在做小型设备的结构设计时，这类标准执行器的模型精度直接影响整个装配体的干涉检查结果，很多人图省事用网上随便找的通用模型，结果实际装机的时候发现舵机的安装耳厚度不对，或者输出轴高度差了1mm，导致整个安装座要重新打样，浪费时间和成本。这个模型的所有安装尺寸都经过三次实物复测，外壳的拔模角度、安装孔的倒角、输出轴的卡簧槽位置都和实物完全一致，不管是做3D打印的安装座设计，还是做整机的结构装配仿真，都可以直接调用，不需要再反复核对尺寸。另外配套的几种常用舵机臂，包括一字臂、十字臂、大扭矩摇臂，也都做了同比例建模，设计的时候可以直接选用对应的舵机臂来做周边结构的避让检查，不用再单独找配件模型。
