铰接式带座连接支撑机械构件

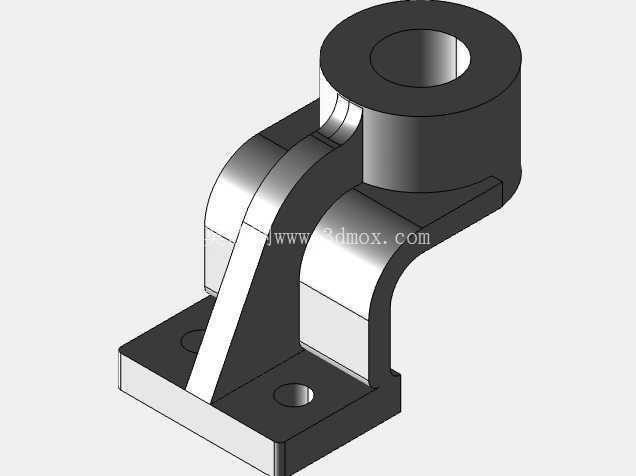

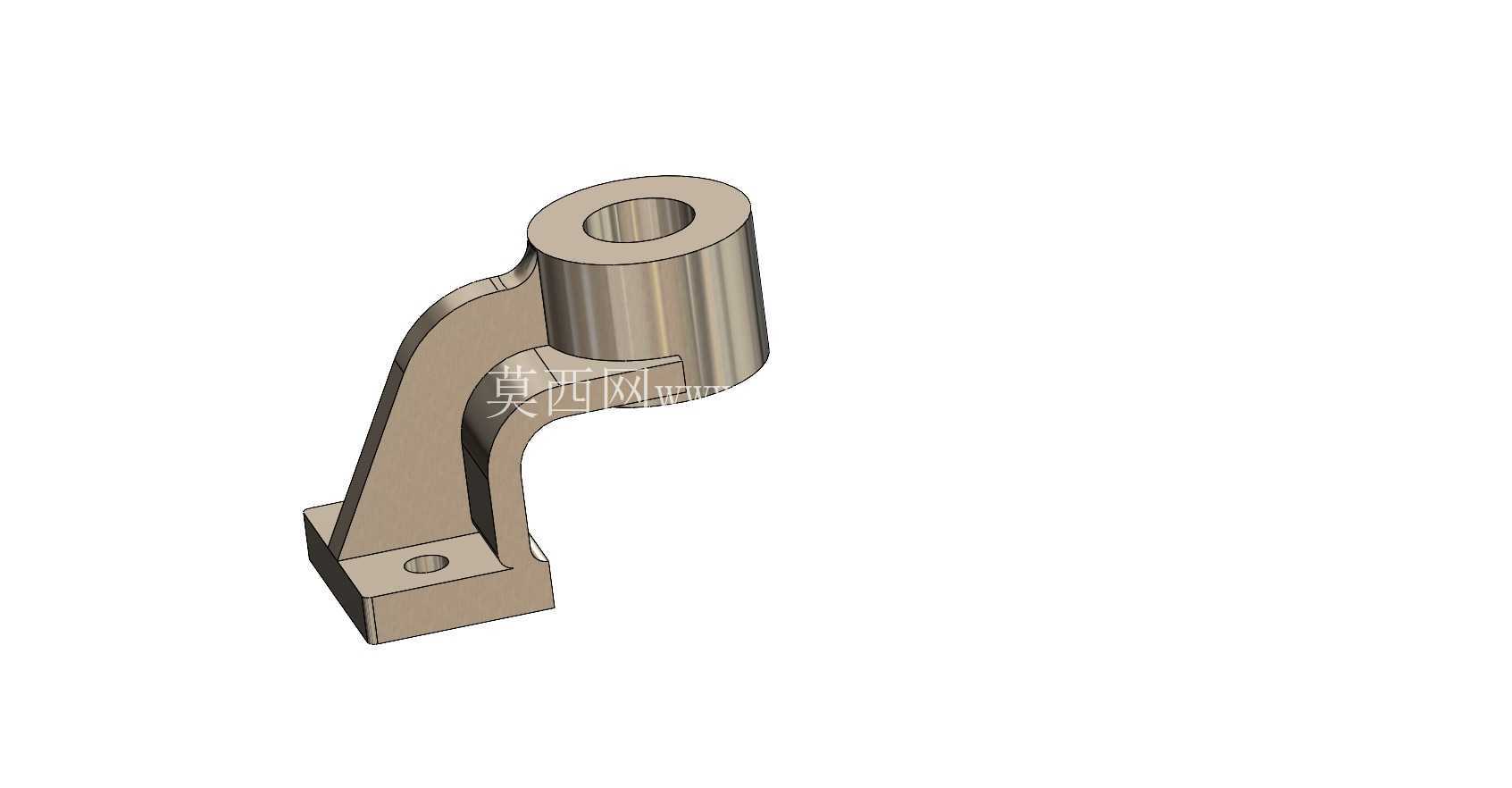

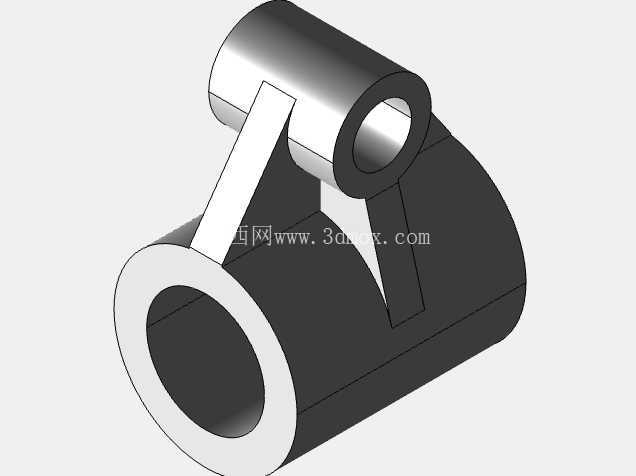

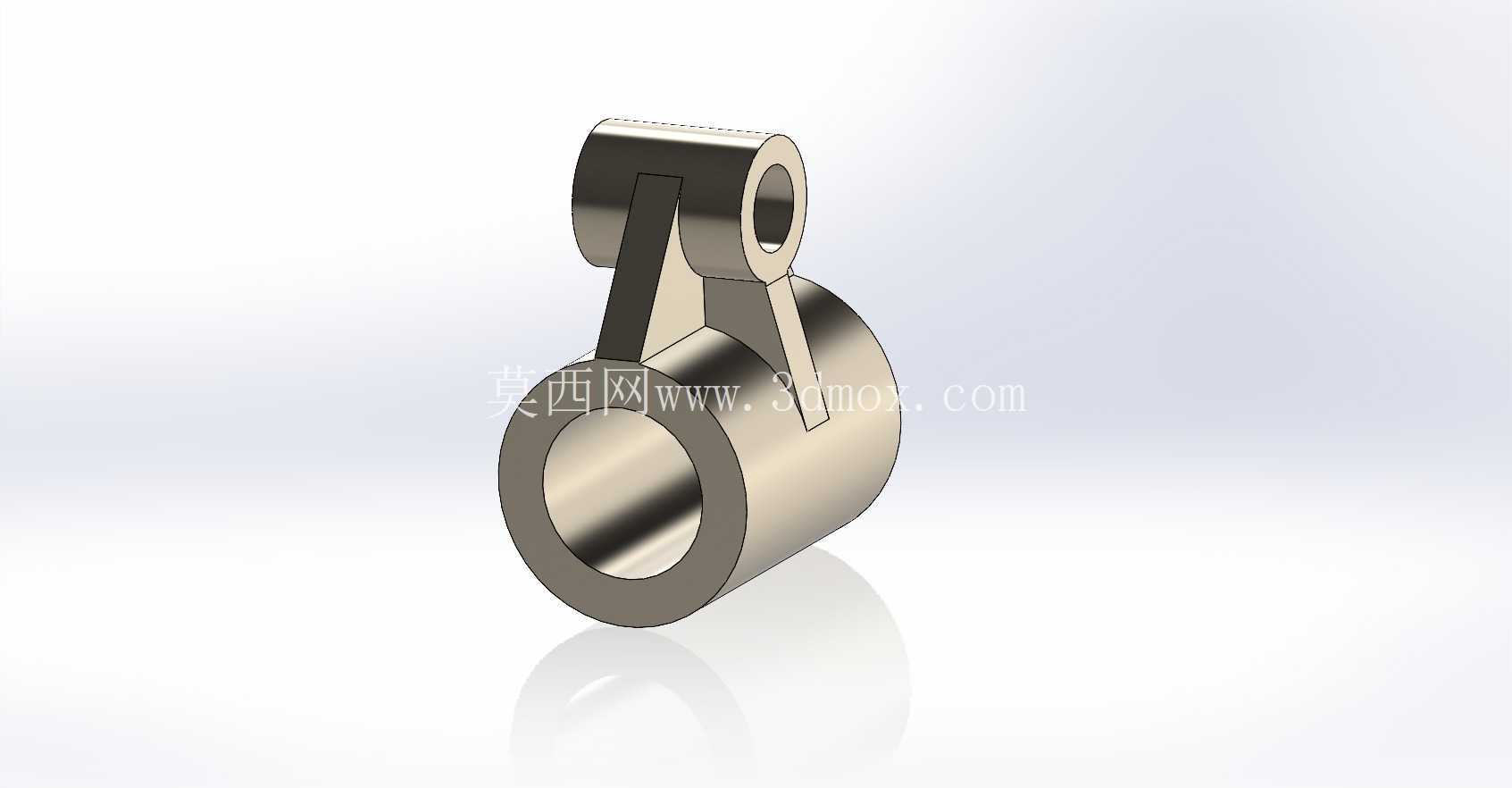

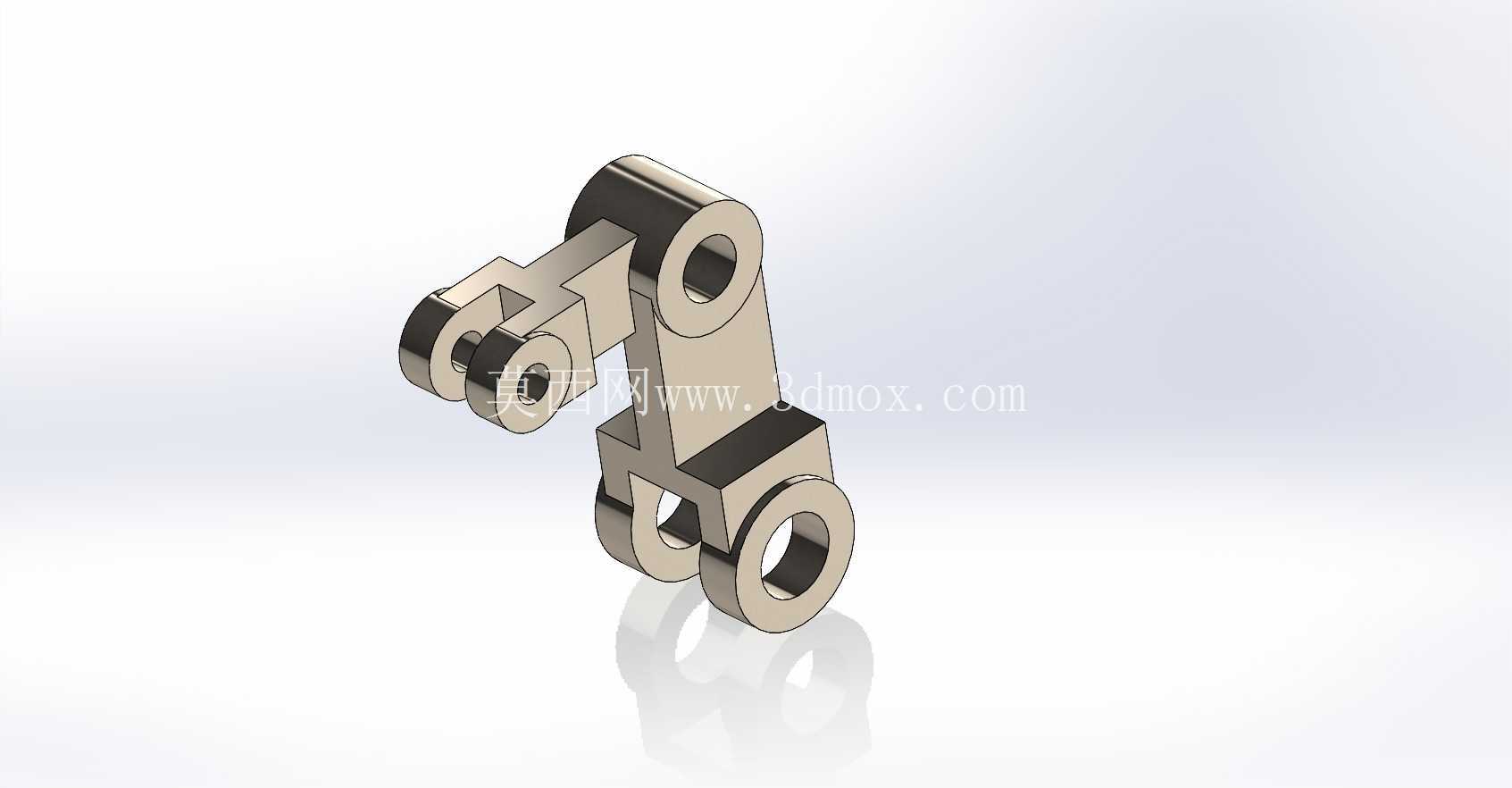

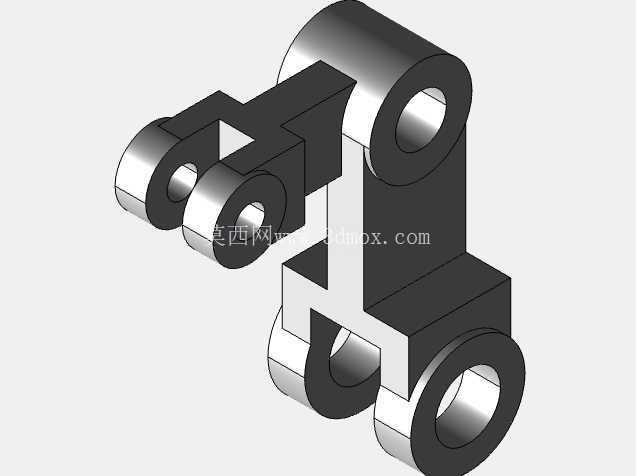

　　这类带铰接结构的筒式支撑构件，在轻工输送线、小型工装夹具、低压配电设备操作机构里都有高频应用，核心作用是实现两个运动部件之间的定轴摆动连接，同时承担径向载荷的传递，避免运动副出现偏磨卡滞。从结构上看，下部的空心筒段是主承载基体，内孔为光面设计，可直接穿装固定销轴或者与配套的光轴做间隙配合，筒壁厚度经过载荷校核，在常规1.2倍额定径向载荷下不会出现塑性形变，外圆柱面做了倒角过渡，既方便装配时的导向导入，也能消除锐边应力集中，避免长期交变载荷下出现裂纹源。上部的铰接耳板与筒身采用一体化结构设计，没有额外的拼接焊缝，耳板上的铰接孔与下部筒体内孔的轴线空间垂直精度控制在0.02mm以内，保证摆动过程中不会出现别劲现象，耳板与筒身的过渡位置做了大圆弧过渡，分散应力集中系数，适配频繁往复摆动的工况。

　　设计这类构件的时候，首先要明确安装边界：下部筒体的外径要匹配安装座的开孔尺寸，内孔直径要根据所穿装轴的载荷等级确定，通常轴径与筒体内孔的配合选H8/f7间隙配合，既保证转动灵活，又不会因为间隙过大产生晃动冲击；上部铰接耳的孔位中心到筒体轴线的垂直距离，要匹配联动部件的行程要求，避免摆动过程中出现运动干涉，耳板的厚度要根据铰接销的剪切强度匹配，通常耳板厚度比铰接销直径小1-2mm，保证销的受力面均匀。实际应用中，这类构件常被用在交流稳压器的调压触头摆动机构里，作为触头摆臂的支撑铰接点，保证调压过程中触头能够沿着绕组柱面平稳滑动，不会出现跳弧或者接触不良的问题；也可以用在小型自动化设备的料仓挡料机构上，作为挡料板的摆动支撑，承受物料下落的冲击载荷，配合扭簧实现挡料板的自动复位。

　　建模过程中需要重点关注几个形位公差的还原：筒体内孔的圆柱度要控制在0.015mm以内，保证穿轴后接触面积不低于80%；上部铰接孔的轴线与筒体内孔轴线的垂直度公差不能超过0.02mm，否则装配后摆动阻力会大幅提升，长期运行会加剧铰接销的磨损；两个铰接耳板的同轴度要控制在0.01mm以内，避免穿装铰接销的时候出现强行敲入的情况，破坏孔壁表面粗糙度。另外，构件的整体重量要做轻量化优化，在保证结构强度的前提下，筒身非配合面可以做适当的减薄处理，耳板的非受力区域可以做减重槽设计，降低运动部件的惯量，尤其是在高频摆动的工况下，更小的惯量能够减少驱动件的负载，提升机构响应速度。

　　从安装适配性来看，下部筒体可以采用压装、键连接或者顶丝固定的方式与安装基座连接，压装时的过盈量控制在0.01-0.02mm之间，避免过盈量过大导致筒体内孔收缩变形，影响后续轴件的装配；上部铰接孔可以配套自润滑衬套使用，在无定期润滑条件的工况下，能够有效降低摩擦系数，延长构件的使用寿命，衬套与铰接孔采用H7/p6过盈配合，压装后衬套内孔的收缩量要提前核算，保证与铰接销的配合间隙在合理范围内。这类构件的失效形式通常出现在耳板与筒身的过渡位置，所以设计时的圆弧过渡半径不能小于筒壁厚度的0.8倍，从根源上降低应力集中带来的断裂风险，同时表面处理可以根据使用场景选择发黑、镀锌或者镀硬铬，在潮湿或者有腐蚀的环境下，镀硬铬层厚度不小于0.03mm，能够有效提升构件的防锈耐磨性能。
