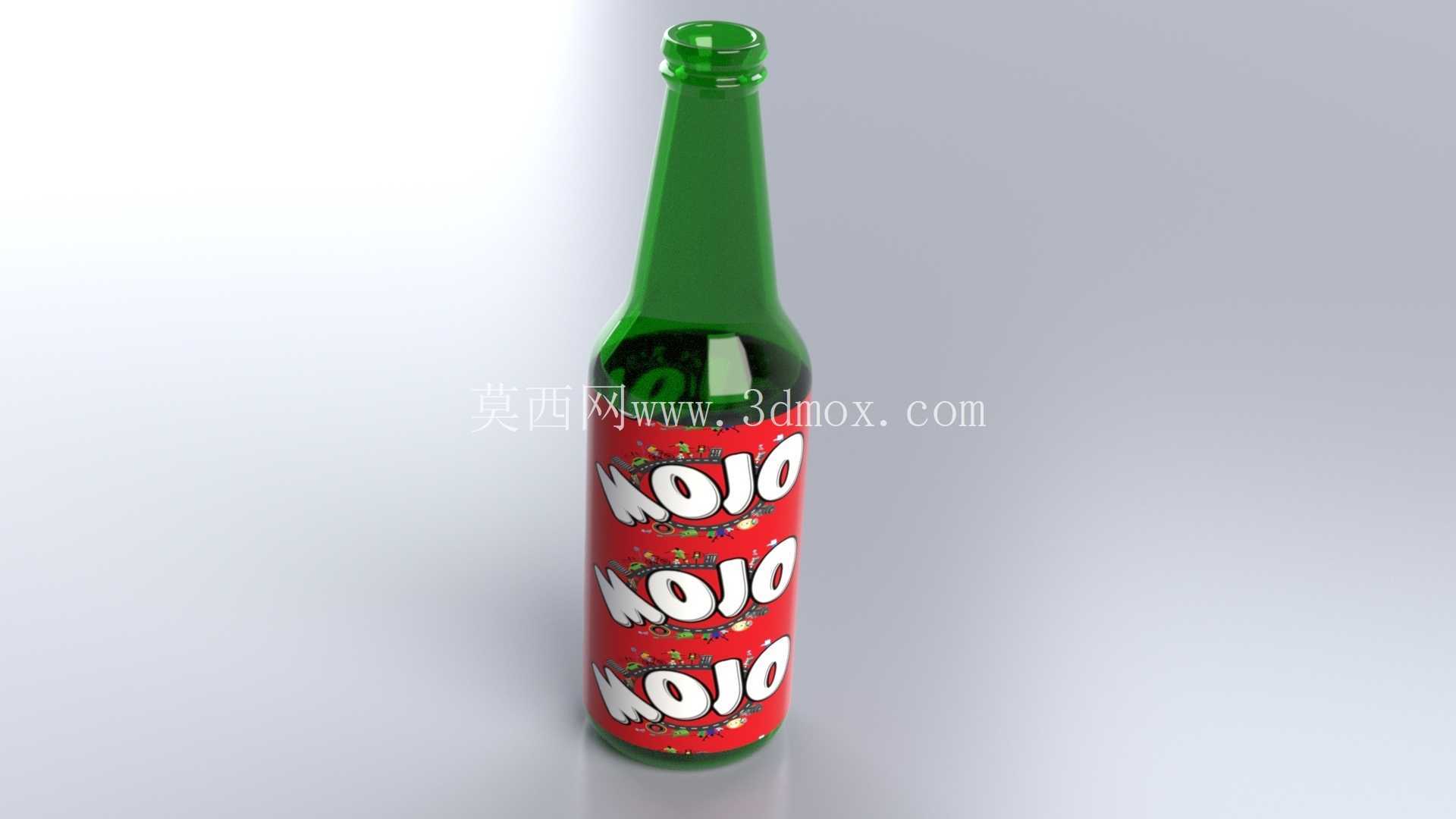

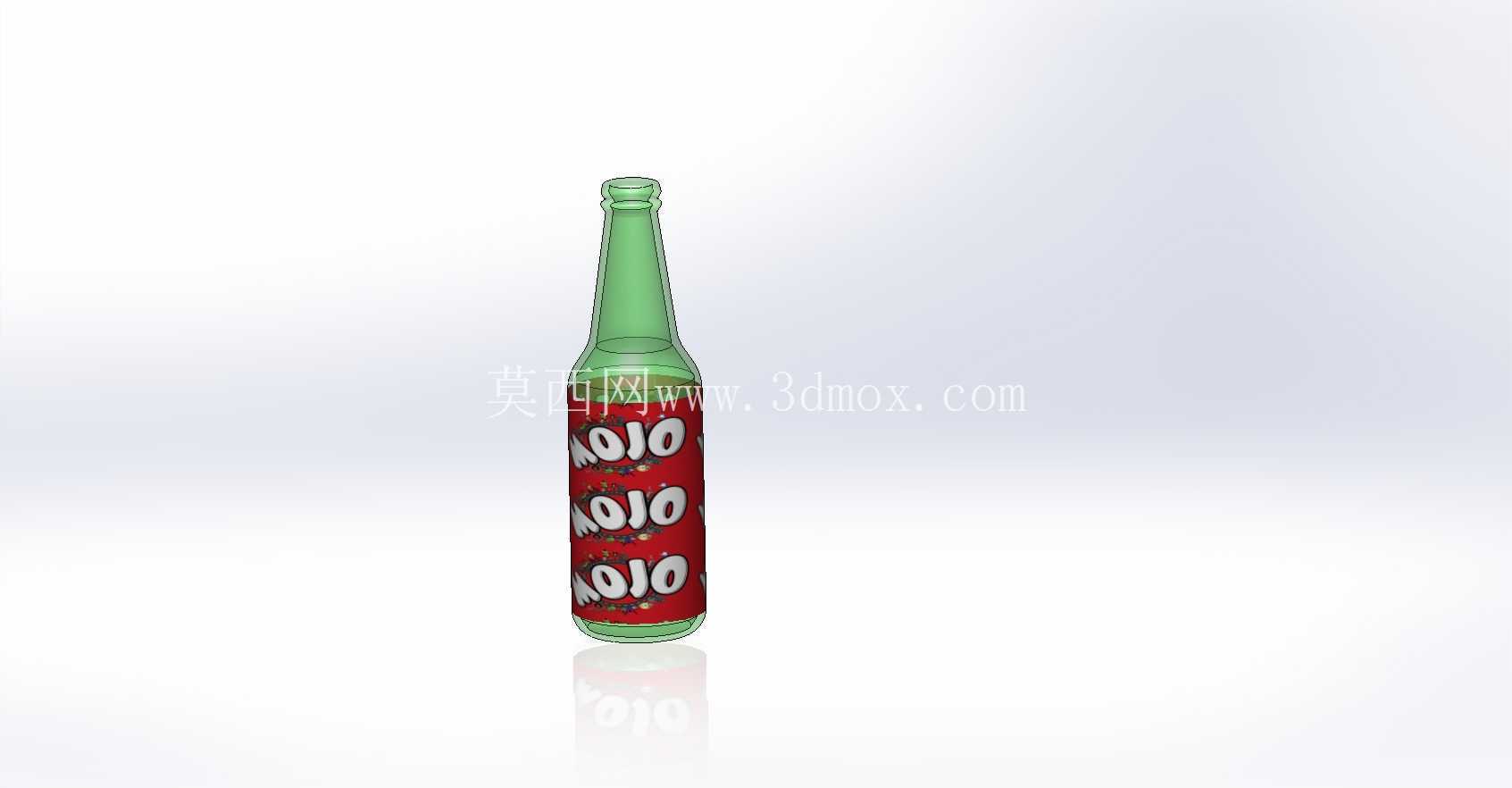

带品牌标识的绿色玻璃饮料瓶结构设计

　　日常快消品的包装容器设计中，玻璃材质的饮料瓶始终占据不小的应用份额，这类容器既要满足饮品灌装、储运、终端售卖的全流程使用需求，也要兼顾品牌视觉传递、消费者握持使用的实际体验。本次完成的这款绿色玻璃饮料瓶结构，首先从材质特性出发做结构适配，钠钙玻璃的成型特性决定了瓶身壁厚需要保持均匀过渡，避免局部壁厚差过大导致退火环节出现应力集中，最终在灌装、运输过程中发生开裂破损。瓶身整体采用细长圆柱型主体结构，瓶口位置做加厚的螺纹段设计，匹配标准金属皇冠盖的压合密封需求，螺纹段下方设置一圈凸起的限位环，既可以在灌装线输送过程中作为卡瓶定位的基准面，也能避免封盖时压合位置偏移导致的密封失效问题。瓶肩位置做平滑的圆弧过渡，没有尖锐的转角结构，一方面是降低玻璃成型时的料流阻力，减少吹制过程中出现薄区、气泡的概率，另一方面圆弧过渡的结构能更好分散堆码时的纵向载荷，提升整托货物堆码时的瓶体抗压能力。瓶身中段是标签粘贴区域，该区域特意做了微小的内凹平面处理，避免弧面过大导致标签粘贴后出现翘边、褶皱，同时该区域的表面粗糙度控制在合适范围，保证胶黏剂可以形成足够的附着强度，在低温冷藏、浸水等场景下标签也不会轻易脱落。瓶底位置做内凹的球面结构，周边设置一圈凸起的支撑环，让瓶体放置在平面上时仅通过支撑环接触，避免瓶底平面度误差导致的放置不稳问题，同时内凹结构可以提升瓶底的抗冲击能力，降低灌装线输送、日常放置时底部磕碰导致的破损概率。从实际使用场景出发，瓶身的直径设计充分考虑成年人手掌握持的尺寸范围，握持区域没有额外的凸起棱线，保证握持时的贴合度，长时间手持也不会出现硌手的问题。绿色玻璃的材质选择一方面可以过滤部分波长的光线，降低内部碳酸类饮品的光照氧化速度，延长产品货架期，另一方面差异化的瓶身颜色也能在终端货架上形成视觉辨识度，和透明瓶、棕色瓶的同类产品形成区隔。设计过程中针对壁厚做了多次迭代调整，初始方案瓶身壁厚设置偏薄，虽然能降低原料成本，但模拟堆码、侧向外力挤压测试时变形量超出允许范围，后续将主体壁厚调整至均匀的3mm左右，瓶口、瓶底等受力集中区域适当加厚到4.5mm，既控制了单瓶的原料重量，也满足了全流程的结构强度要求。针对吹制成型的工艺需求，整个瓶体的所有转角都做了不小于R2的圆角处理，避免出现直角结构导致的料流堆积、冷却不均问题，同时拔模角度控制在合理范围，保证吹制成型后模具可以顺利脱离，不会蹭伤瓶身表面。在结构验证环节，重点模拟了几个核心工况：一是灌装线高速输送时的卡瓶定位稳定性，确认瓶身的限位环尺寸和输送线卡位匹配，不会出现卡瓶歪斜、掉瓶问题；二是堆码工况下的载荷分布，确认整托12层堆码时最下层瓶体的应力在玻璃许用应力范围内，不会出现压裂问题；三是跌落测试模拟，确认1.2米高度自由跌落到水泥地面时，瓶体的破损概率控制在行业允许范围内；四是密封性能验证，确认瓶口封盖后在规定的碳酸饮品内压下，不会出现漏气、漏液问题。另外瓶身的品牌标识区域做了适配，标签的尺寸、位置经过反复调整，保证消费者握持时不会完全遮挡品牌标识，同时标签区域的上下位置都预留了足够的空白段，避免灌装、输送过程中设备剐蹭到标签导致印刷面磨损。从包装适配的角度，瓶体的总高度、最大直径都匹配市面上常规的12瓶、24瓶纸质周转箱尺寸，不需要额外开制新的包装模具，能直接适配现有快消品的灌装、包装、储运全链路设备，降低产品落地的配套成本。瓶身内部的容量经过精准核算，灌装到标准液位时刚好达到标称容量，预留的顶部膨胀空间可以满足饮品低温冷冻、轻微晃动时的体积膨胀需求，避免内压过大导致爆瓶。
