带自动上下料平台的数控套料裁切加工设备

　　这款设备的三维建模过程中，最先需要明确的是其核心应用场景——面向柔性板材、薄型金属板材、复合装饰板材的批量套料加工工序，常见于广告标识制作、钣金下料、家居板材裁切、服装面料数控切割等生产场景，这类场景的共性需求是整板上料后无需反复定位，可通过排版软件最大化板材利用率，减少边角料损耗，同时兼顾钻孔、铣削、裁切多工序集成，避免工件在多台设备间流转产生的定位误差与转运耗时。

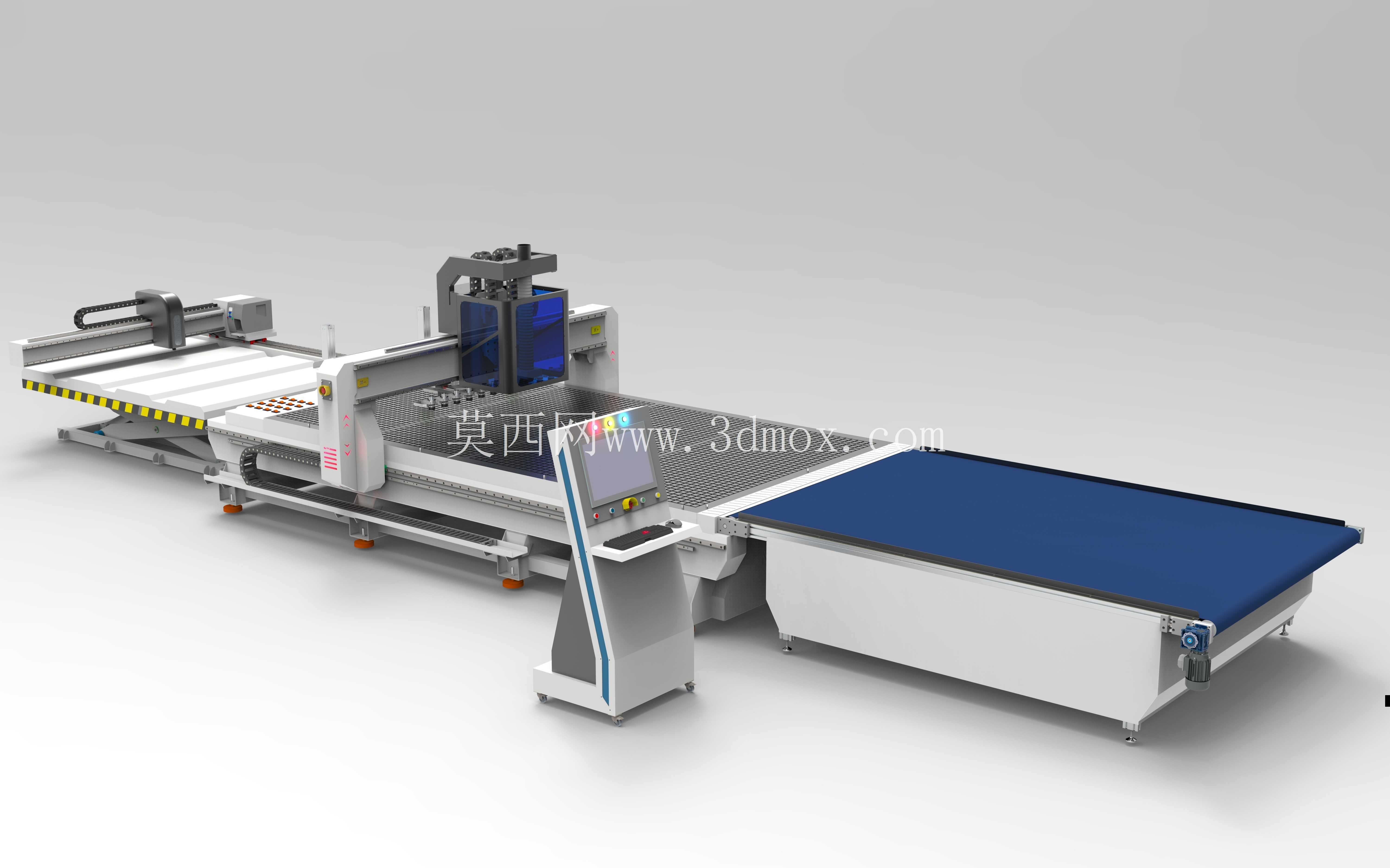

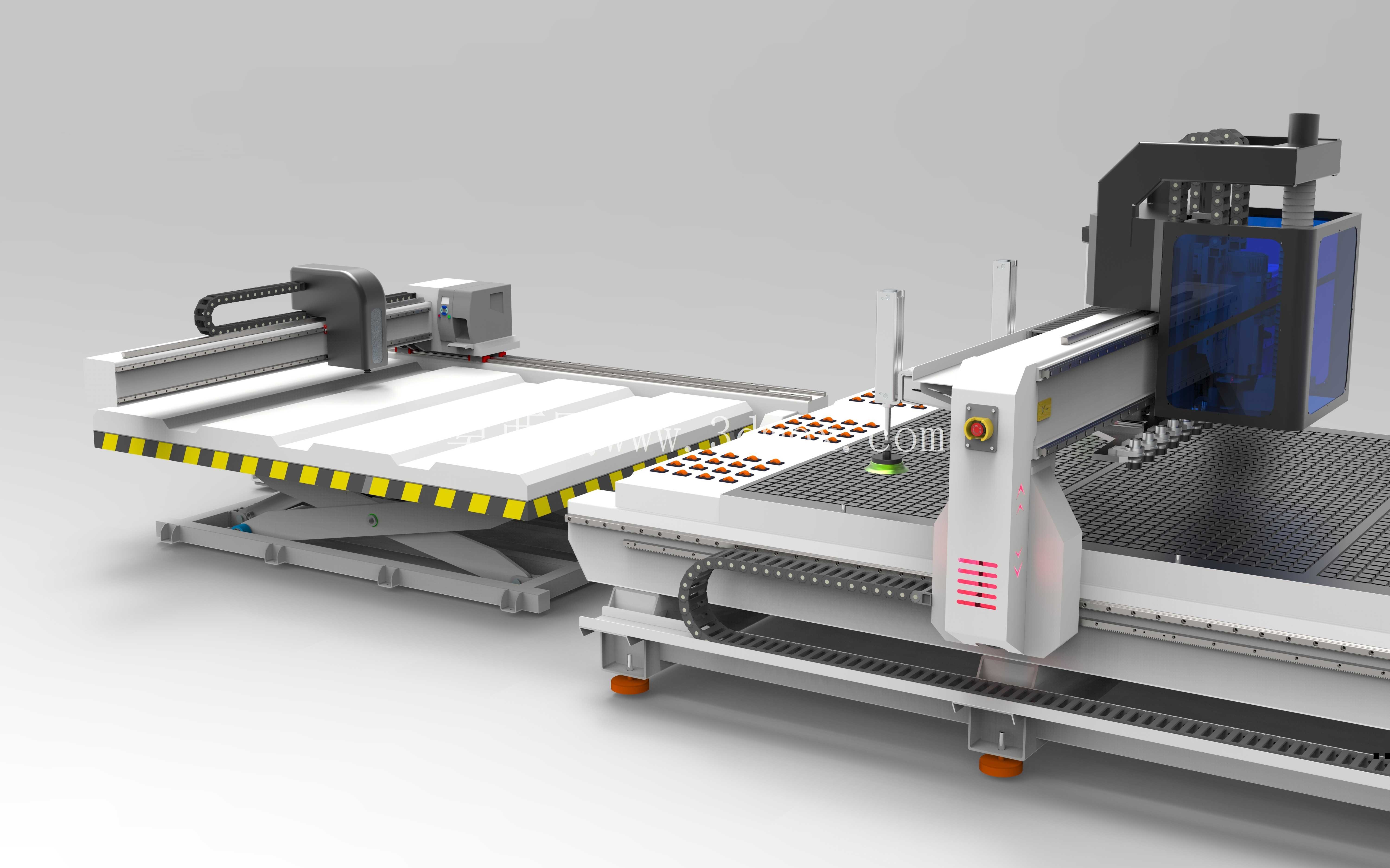

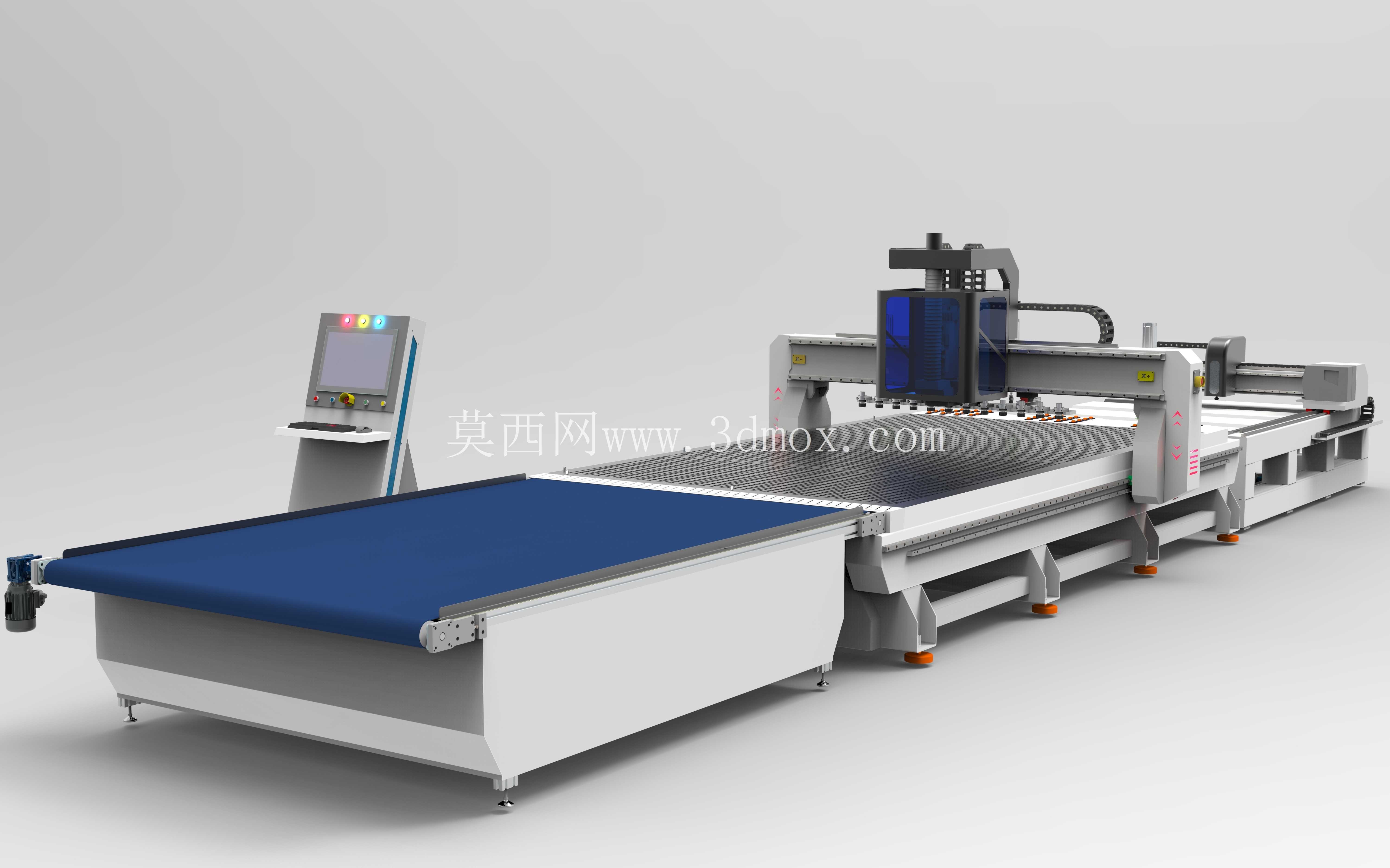

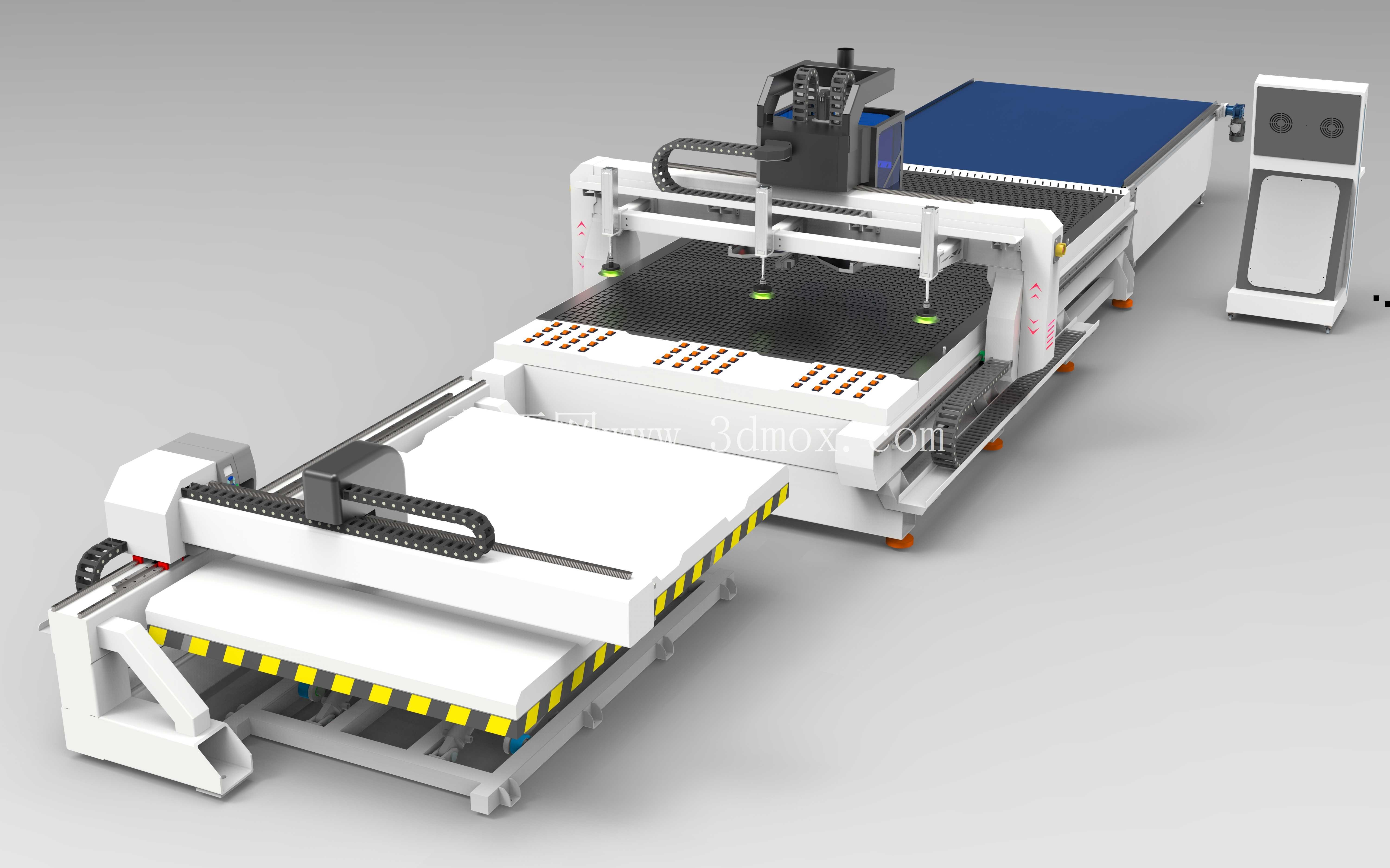

　　从结构布局来看，设备采用龙门移动式加工主体搭配独立延伸式自动上下料平台的设计，加工主机的龙门横梁跨距覆盖整个工作台幅面，X轴传动采用齿轮齿条搭配直线导轨的组合，长行程运行时能保持稳定的传动精度，避免长丝杠传动带来的下垂变形问题；Z轴搭载可换式加工主轴，可根据加工工序更换裁切刀、钻孔头、铣削主轴，适配不同材质的加工需求，主轴旁集成的压轮结构可在加工时实时压紧板材边缘，避免薄型材料加工时出现翘边移位。延伸式上下料平台采用蓝色防滑皮带输送结构，与主机工作台的铝制栅格台面齐平对接，整板物料可通过皮带自动输送至加工位，加工完成的成品可直接通过皮带输送至下料端，无需人工抬板上下料，适配整班制连续批量生产的节拍需求。

　　工作台部分采用铝制栅格搭配磁性真空夹紧系统的设计，栅格台面的镂空结构可避免加工时刀具切到台面造成损伤，同时为真空吸附提供气流通道，磁性真空夹块可根据板材尺寸灵活调整吸附位置，相比全台面真空吸附，可在小尺寸板材加工时降低真空泵能耗，同时磁性安装方式无需在台面上打孔固定，调整位置时操作便捷，夹块的密封胶条可在板材表面形成密闭腔室，即使是表面存在轻微不平整的板材，也能保持足够的吸附力，避免高速加工时板材移位。设备的操作控制台采用悬臂式安装结构，可围绕安装立柱旋转调整角度，操作人员可根据上下料的位置调整控制台朝向，无需固定站在设备某一侧操作，控制台集成触控显示屏与操作按键，可直接在终端导入加工排版程序、调整加工参数、监控设备运行状态。

　　建模时需要重点把控各部件的安装边界尺寸：主机加工区域的有效加工幅面需要与上下料平台的输送宽度完全匹配，避免出现板材输送到位后部分区域超出加工行程的问题；龙门的运行高度需要预留足够的Z轴抬刀空间，保证加工头在移动时不会碰撞到台面上的定位夹具；侧边的电气柜安装位置需要与主机运动部件保持安全距离，同时预留检修开门的操作空间，避免柜门打开时阻挡设备运行通道；设备底部的可调支撑脚需要预留足够的调节行程，适配车间地面不平整的安装场景，保证工作台面的水平度误差控制在允许范围内，避免长行程加工时出现精度偏差。

　　从功能设计逻辑上，这款设备将套料排版的软件逻辑与硬件结构做了匹配，设备控制系统可对接套料排版软件，导入板材尺寸与待加工工件轮廓后自动生成最优排版路径，减少空行程移动距离，加工时可按照排版顺序依次完成裁切、钻孔工序，加工完成的工件可通过上下料平台自动送出，操作人员可在下料端分拣成品的同时，上料端同步完成新板材的上料准备，将辅助工序的时间与加工时间重叠，提升整体设备稼动率。设备两侧的安全防护光栅可在设备运行时监测是否有人员进入加工区域，一旦触发光栅信号设备会立即停止运行，避免高速运动的龙门与加工头造成安全事故，传动部件的外侧均安装有可拆卸的防护钣金，既可以避免加工碎屑飞溅到导轨齿条上加剧传动部件磨损，也能防止人员误触运动部件。

　　在细节结构设计上，加工头旁集成的自动注油结构可按照设定的运行周期自动为导轨、齿条加注润滑脂，无需人工定期手动注油保养，降低设备维护的工作量；上下料平台的皮带张紧结构采用螺杆调节式设计，皮带使用一段时间出现松弛后，可通过端部的调节螺杆调整张紧度，无需拆卸皮带即可完成维护；主机的废料收集槽设置在栅格台面下方，加工产生的碎屑、边角料可通过栅格缝隙落入收集槽，定期清理即可，避免碎屑堆积在台面上影响板材放置的平整度。
