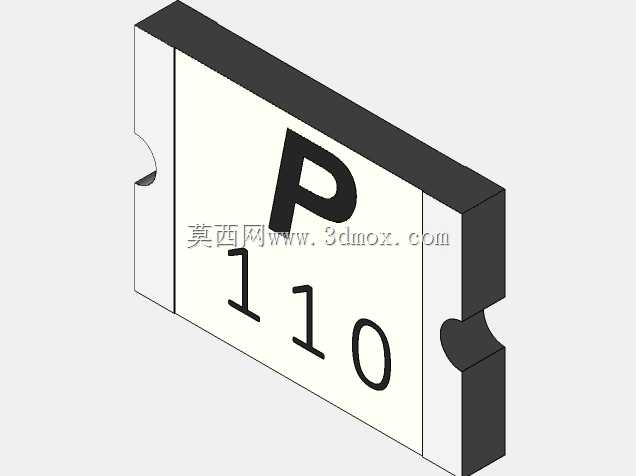

贴片式自恢复P110保险丝三维结构

　　做消费类电子、工控板卡PCB布局的工程师，对这类SMD封装的自恢复保险丝不会陌生，这次拆解还原的P110规格1.1A自恢复贴片保险丝，核心是给板载直流回路做过流故障防护，日常在便携数码产品供电回路、小型传感器信号采集板、车载低压控制模块、工业IO接口防护回路里都能见到它的身影，和传统一次性熔断保险丝不同，它在过流故障解除、元件温度回落之后能自行恢复导通状态，不用人工拆换维修，能大幅降低后期运维成本，尤其适合无人值守的远端传感节点、密封式便携设备这类不便拆机维护的应用场景。

　　做这个三维模型的时候，最先要卡准的是SMT贴片工艺的安装边界，不能只照着外观画个方块应付——首先是元件本体的长宽公差，要匹配行业通用的1206？不对，P110的实际焊盘占位要严格对应回流焊工艺的钢网开口尺寸，两端的端电极是半包裹结构，侧面的缺口定位特征不是随便做的装饰，是给贴片机视觉识别做的定位Mark，画的时候要把端电极的爬锡高度、侧面的圆弧缺口曲率做准，不然导出STEP文件给SMT工厂做贴装程序模拟的时候，会出现视觉定位偏差，直接影响产线抛料率。

　　从功能结构来看，这个元件的核心是中间的高分子聚合物基PTC基体，两端的金属端电极既要保证和PCB焊盘的焊接附着力，还要兼顾过流时的散热通路，建模的时候特意把端电极和基体的装配间隙做了还原，不是简单的布尔合并——实际生产里端电极是压接在基体两侧的，中间有微米级的结合层，做热仿真的时候这个结合层的热阻参数是要单独赋值的，如果模型把两个零件做成一体，后续做板级热仿真的时候就会出现热传导路径计算错误，没法准确模拟过流时元件的温升曲线，也就没法验证周边敏感器件会不会受高温影响。

　　很多新手画这类贴片保护元件的时候，容易忽略元件的高度公差，这个P110保险丝的本体厚度是1.1mm左右，做PCB布局的时候要和周边的贴片电容、贴片电阻的高度做匹配，尤其是在有屏蔽罩、结构件压合的板卡上，如果模型高度做不准，后续结构装配的时候会出现屏蔽盖顶到元件、或者灌封胶厚度不够的问题。另外两端焊盘的伸出长度也要严格按照IPC-SM-782的贴片元件焊盘设计规范来，不能随便拉长或者缩短，焊盘太短会导致回流焊时焊点强度不够，受震动时容易脱落，焊盘太长则会在过流熔断（或者说动作）的时候，多余的焊锡吸热影响元件的动作响应速度。

　　从实际选型的角度说，这个1.1A规格的P110保险丝，通常用在5V、12V的低压直流回路里，比如USB接口的供电防护、传感器的电源输入端，正常工作时它的内阻只有毫欧级，压降几乎可以忽略，不会影响回路的正常供电；当回路出现短路、过载，电流超过动作阈值的时候，聚合物基体会因为温度升高迅速变成高阻状态，把回路电流限制在毫安级，避免后端的芯片、传感器被大电流烧毁，等故障排除、电流恢复正常，基体温度降下来之后，它又会自动回到低阻导通状态，不用更换元件，这也是它在便携设备、远端监测设备里被大量使用的核心原因。

　　建模的时候还特意还原了本体表面的丝印标识，就是那个P字母和110的数字标识，这个不是为了好看，实际生产里丝印的位置、大小是有规范的，要保证贴装之后不管元件是正向还是反向（当然这个保险丝是无极性的），质检环节的AOI设备能准确识别元件规格，避免错料。另外本体的边角做了微小的倒角处理，不是尖锐的直角，这是因为贴片元件在编带包装的时候，尖锐边角容易刮花编带的盖带，导致贴片机吸料的时候出现卡带问题，这个微小的倒角特征很多网上下载的简化模型都没有，但是做产线模拟、装配仿真的时候，这个特征是会影响干涉检查结果的。

　　还有一个容易被忽略的设计点，就是元件底部和PCB表面的间隙，这个间隙不是随便留的，回流焊的时候助焊剂的挥发、焊锡的流动都需要这个间隙，如果模型把元件底部做成完全贴死在PCB表面，焊接的时候就容易出现虚焊、气泡的问题，建模的时候按照实际工艺要求留了0.05mm左右的间隙，同时把端电极底部的爬锡斜面做了出来，这样后续做焊点可靠性仿真的时候，能准确计算焊点的应力分布，验证在高低温循环、震动工况下焊点的疲劳寿命。

　　很多结构工程师在做板卡布局的时候，习惯把这类保护元件随便找个空位放，其实它的摆放位置也有讲究，要尽量靠近回路的输入端，离被保护的芯片、传感器的电源脚尽量近，同时要远离发热量大的功率元件，比如功率MOS、电源芯片的散热片，不然周边的高温会导致它误动作，建模的时候把本体的热辐射面做了准确的还原，后续做板级热布局的时候，可以直接用这个模型做热干扰模拟，不用再重新简化模型。另外它的无极性设计也降低了贴装的出错率，不管贴片机从哪个角度取料，只要焊盘对齐就能正常工作，这也是SMD元件适合大规模自动化生产的优势之一。
