燃气发电动力传输与稳压控制集成装置

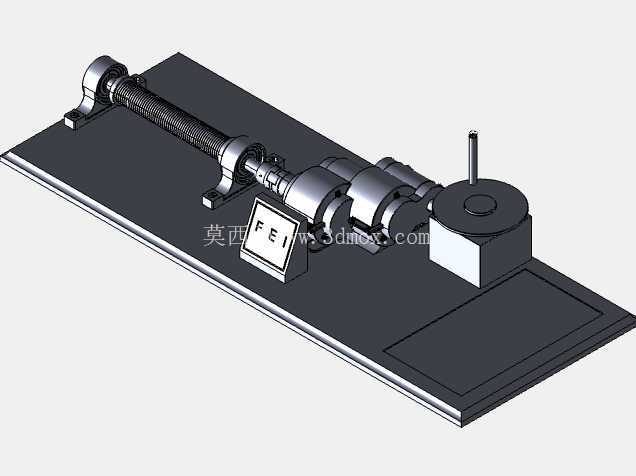

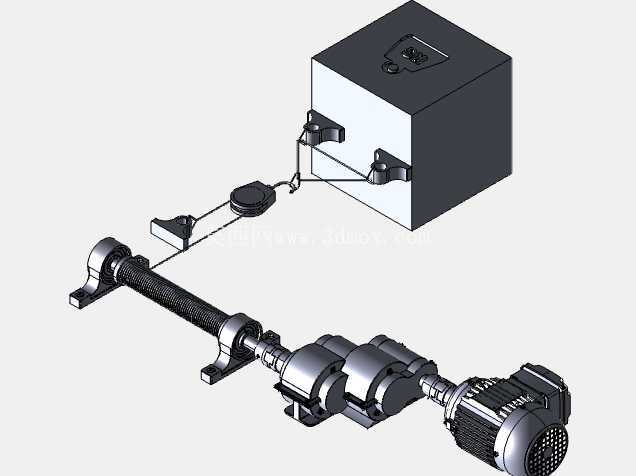

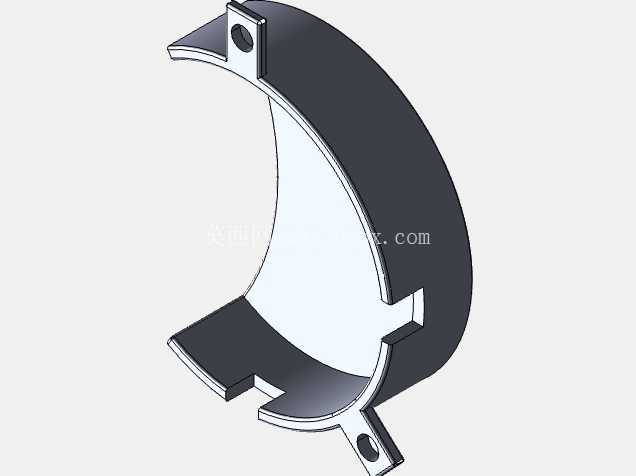

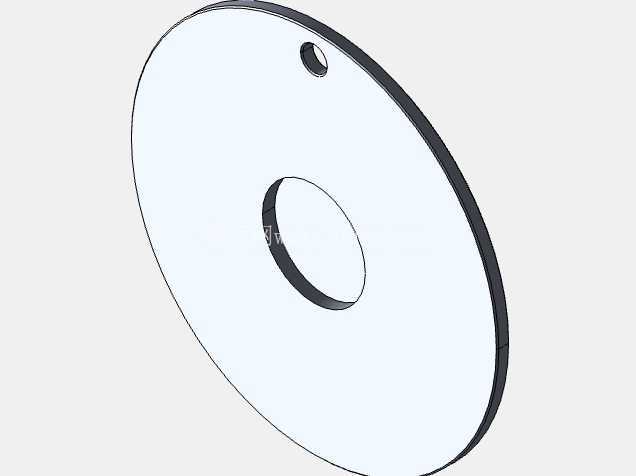

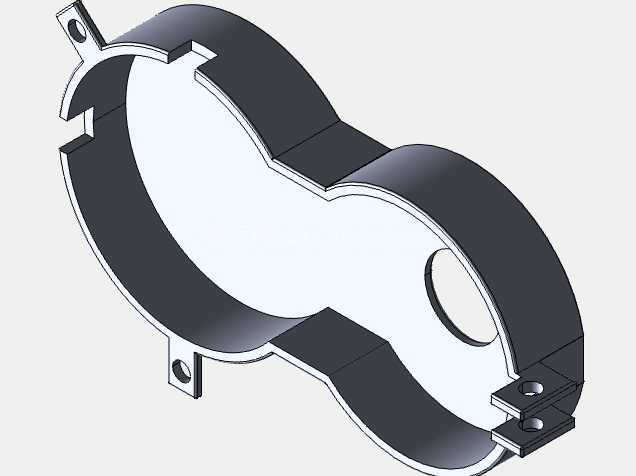

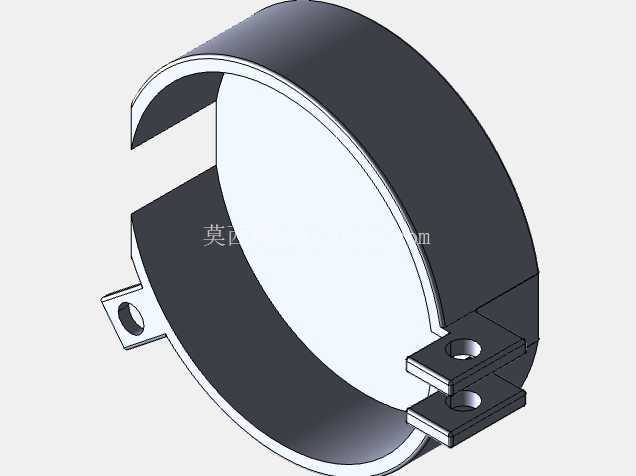

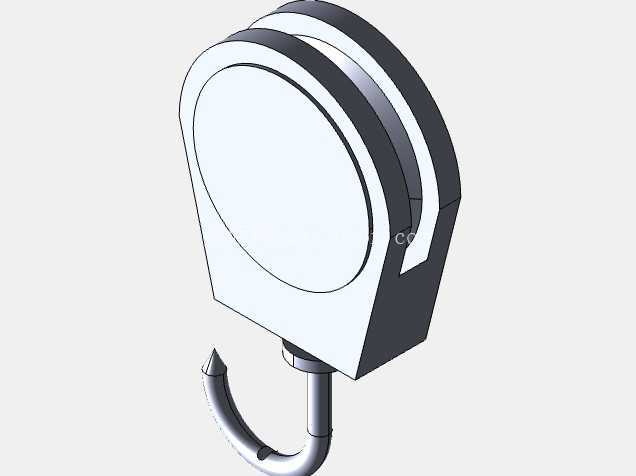

　　这套集成装置的三维结构，核心覆盖分布式燃气发电场景下的动力输出、扭矩传递与输出稳压全链路，在小型商用备用电源、偏远区域离网供电、工业余热伴生发电项目中都有明确的落地适配空间。从结构排布逻辑来看，整套装置没有采用集成式一体化壳体设计，而是将动力发生单元、扭矩传递单元、稳压输出单元做了模块化拆分，每个单元都预留了独立的安装基准面，现场安装时可以根据场地的管线走向、检修空间需求调整相对位置，不需要重新加工适配基座，这一点在现场施工条件复杂的分布式能源项目里，能大幅降低安装阶段的非标加工工作量。

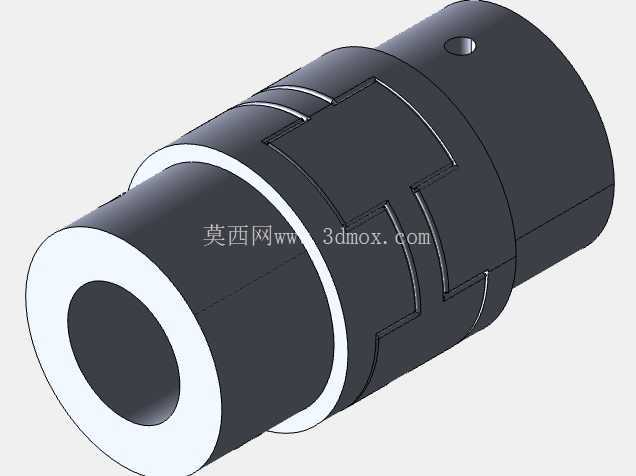

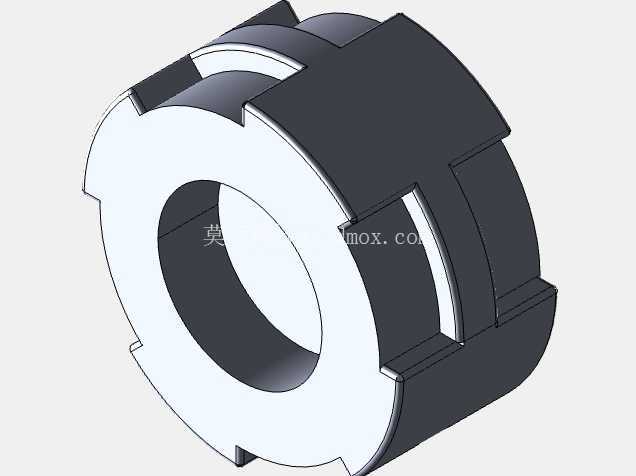

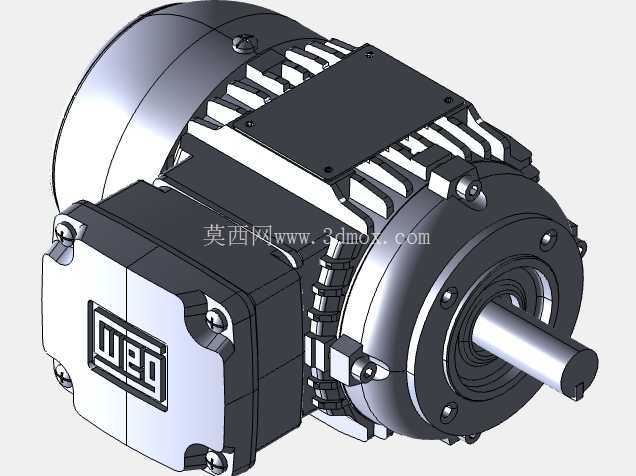

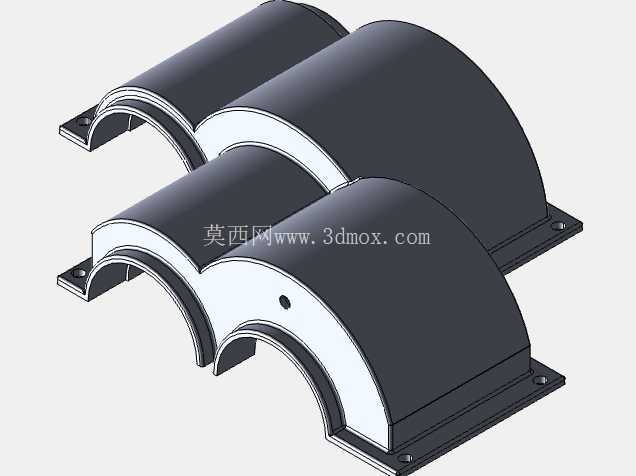

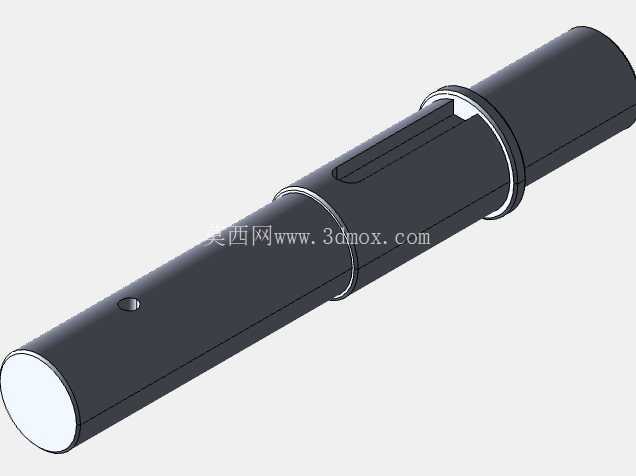

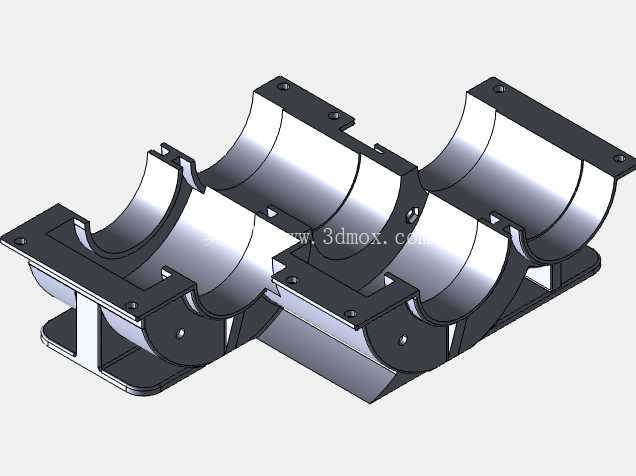

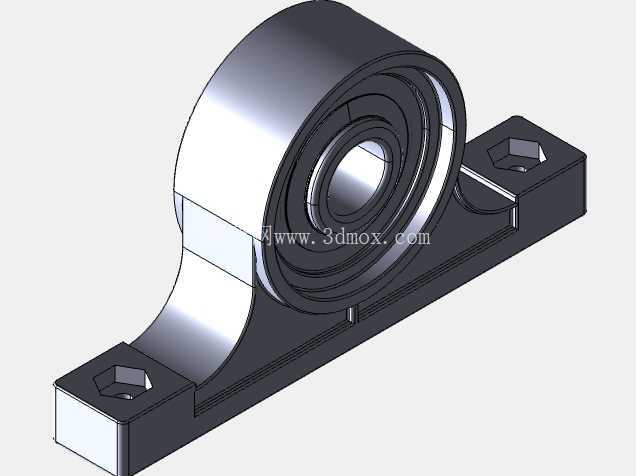

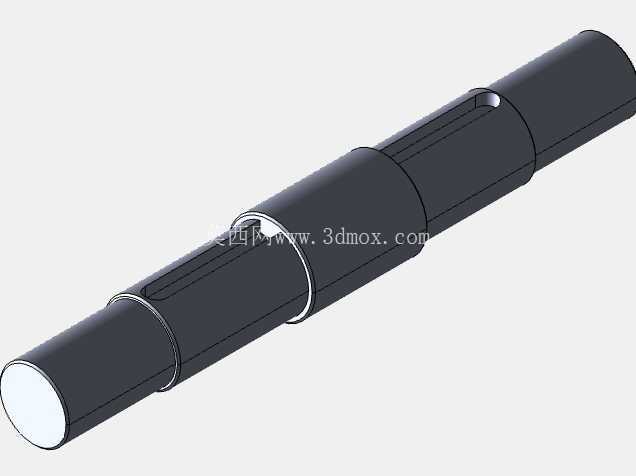

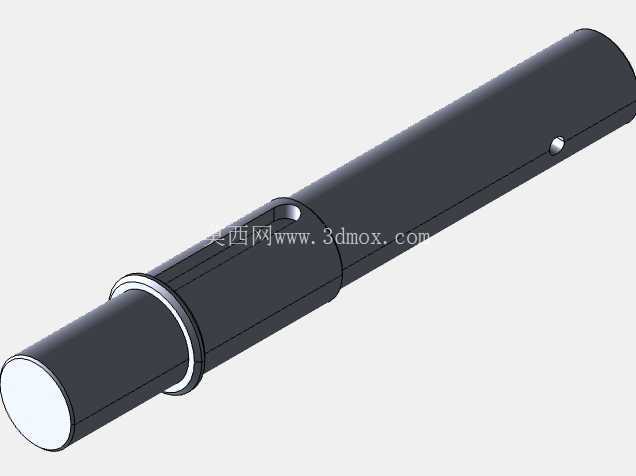

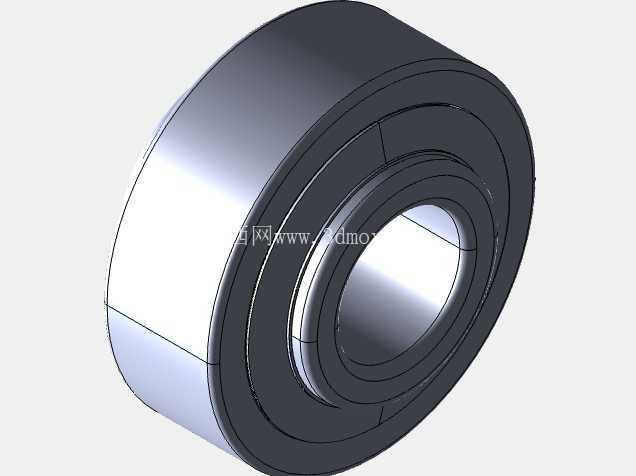

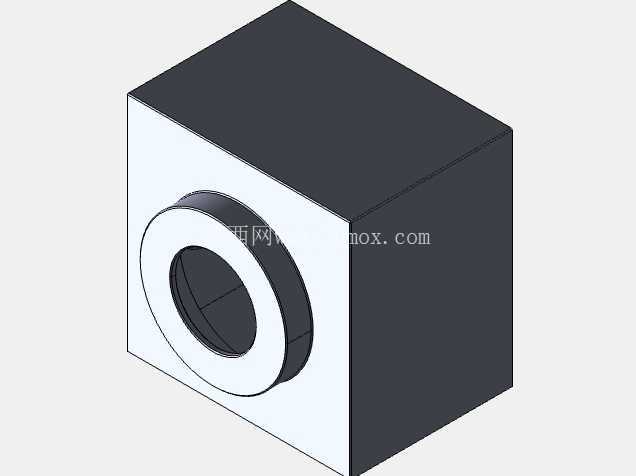

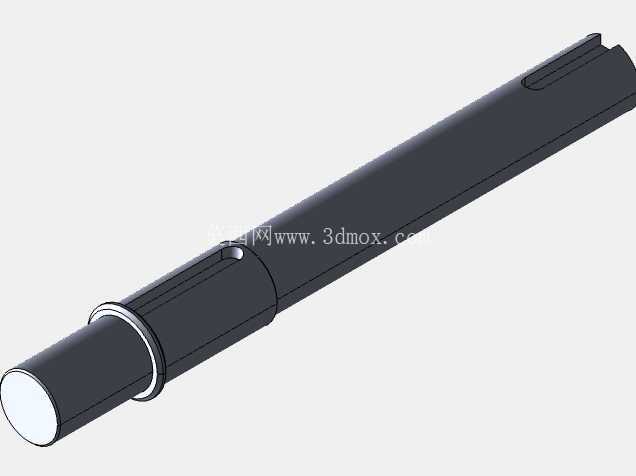

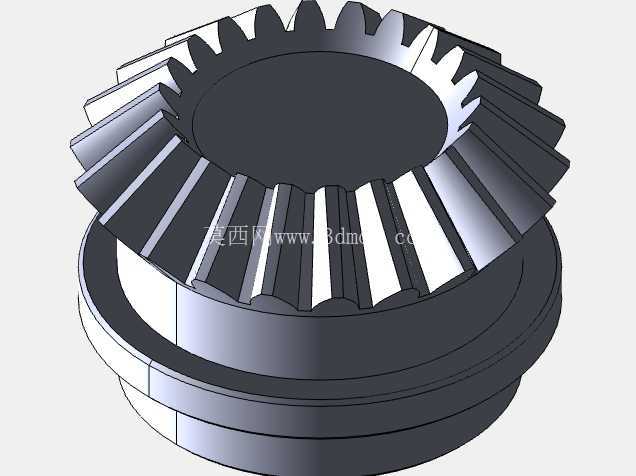

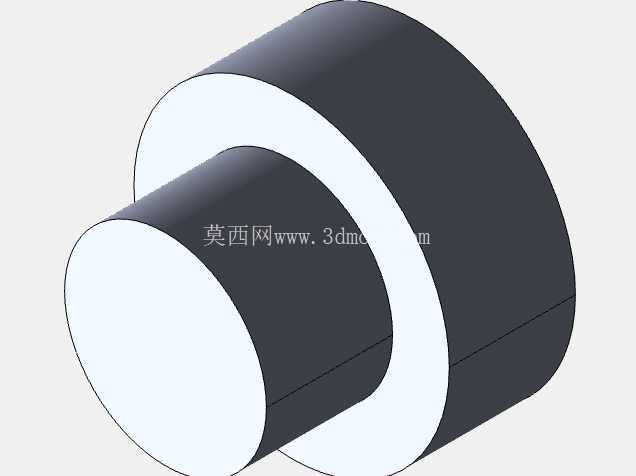

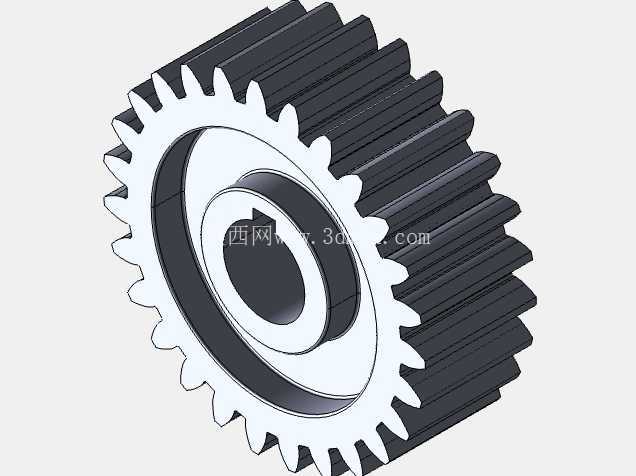

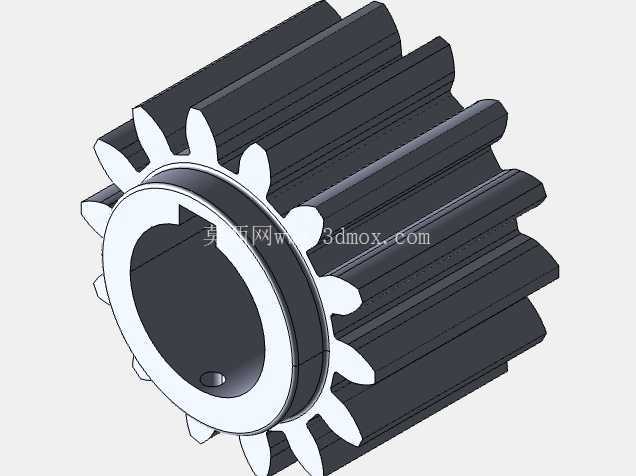

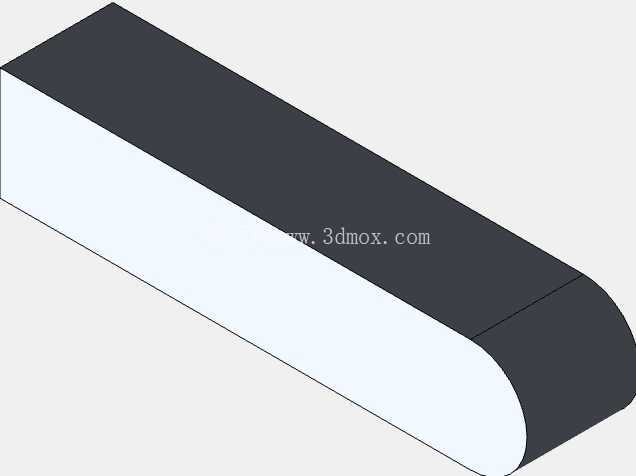

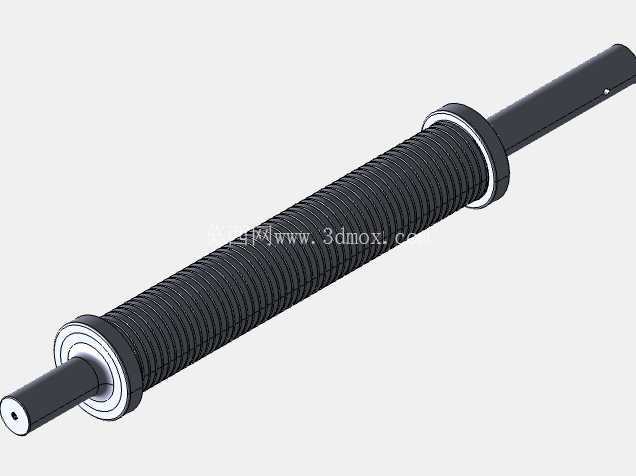

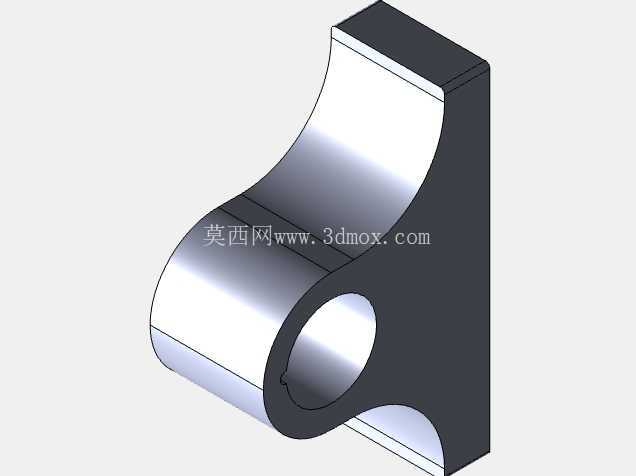

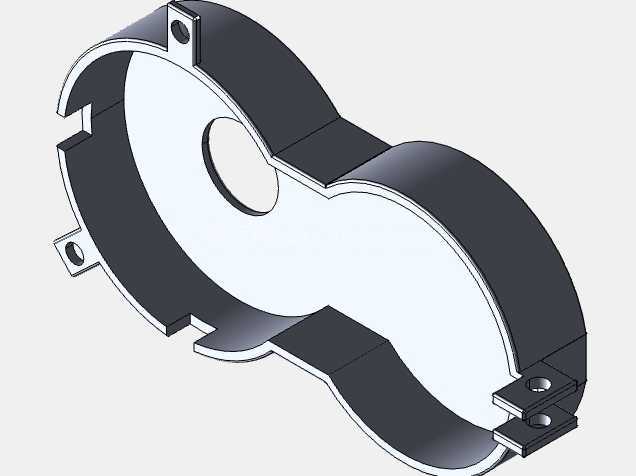

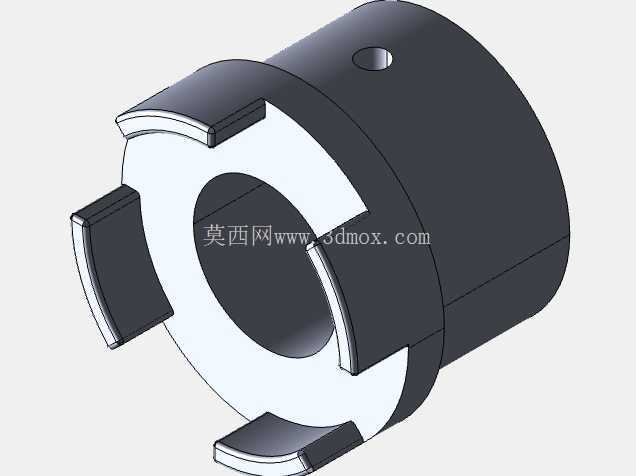

　　动力输出端采用卧式异步电机结构，输出轴端通过弹性柱销联轴器与传动轴系连接，这种联轴器选型本身就考虑了燃气发电工况下的扭矩波动问题——燃气内燃机的做功冲程存在周期性的扭矩脉动，弹性柱销可以在传递额定扭矩的同时，吸收大部分轴向与径向的冲击载荷，避免脉动冲击直接传递到后端稳压单元的内部构件，延长核心部件的维护周期。传动轴系采用双轴承座支撑结构，两个轴承座的安装面共面度公差控制在0.05mm以内，轴系的径向跳动量预留了0.02mm的调整余量，既可以补偿安装过程中带来的微小同轴度误差，也能在长时间满负荷运行时，避免轴系挠曲变形带来的轴承偏磨问题。

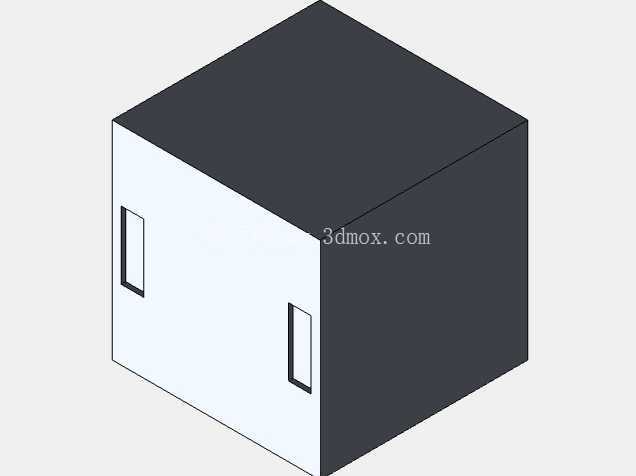

　　传动路径上还设置了扭矩检测与过载保护模块，模块通过拨叉结构与传动轴系联动，当输出端出现短路、过载导致扭矩超过额定值1.8倍时，拨叉会触发机械脱扣结构，瞬间切断动力传递路径，避免大扭矩冲击损坏后端的稳压单元绕组与触点结构。稳压单元采用立方体封闭式壳体结构，壳体侧面设置了两个快插式接线端子，端子的防护等级达到IP54，适配户外安装时的防雨、防尘需求，壳体顶部预留了状态显示窗口与参数调节旋钮，不需要拆开壳体就可以完成输出电压校准、过压保护阈值设置等日常运维操作。

　　从安装边界尺寸来看，整套装置沿传动轴轴向的总长度控制在1200mm以内，稳压单元的宽度为320mm、高度为350mm，电机端的安装孔位采用标准160机座电机的通用孔距，轴承座的安装孔为长圆孔设计，允许沿轴向有±10mm的位置调整量，现场布线时，强电走线可以从稳压单元底部的穿线孔进入，弱电信号走线从壳体侧面的独立穿线孔引出，强弱电通道完全隔离，避免动力线的电磁干扰影响检测信号的传输准确性。

　　设计过程中特意将所有需要日常维护的点位都设置在装置的正面与顶面：轴承座的注油嘴朝向操作侧，不需要俯身或者拆除周边构件就可以完成定期注脂保养；联轴器的弹性柱销更换空间预留了120mm的操作距离，用普通扳手就可以完成柱销的拆卸更换；稳压单元的保险丝座设置在壳体侧面的快开盖板内，更换保险丝时只需要掀开盖板，不需要拆开整个壳体的密封结构。整套结构的所有棱角都做了R3以上的圆角处理，避免安装运维过程中尖锐边角造成的磕碰伤害，壳体表面的散热筋方向顺着装置的自然通风方向设置，在没有强制风冷的条件下，满负荷运行时的壳体温升可以控制在35K以内，满足长期连续运行的散热要求。
