Rotostuffer1022磁力弹匣装弹器结构设计

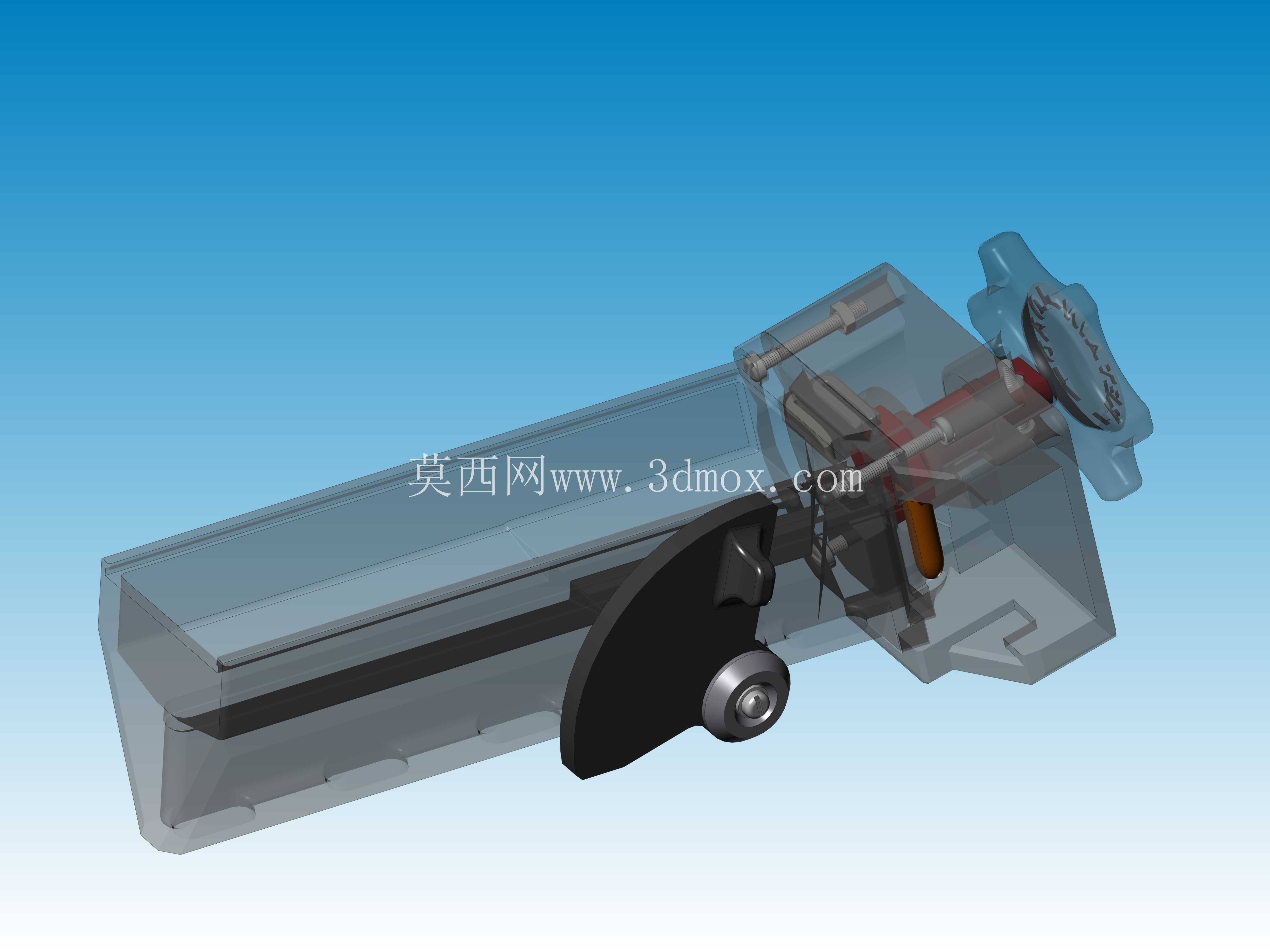

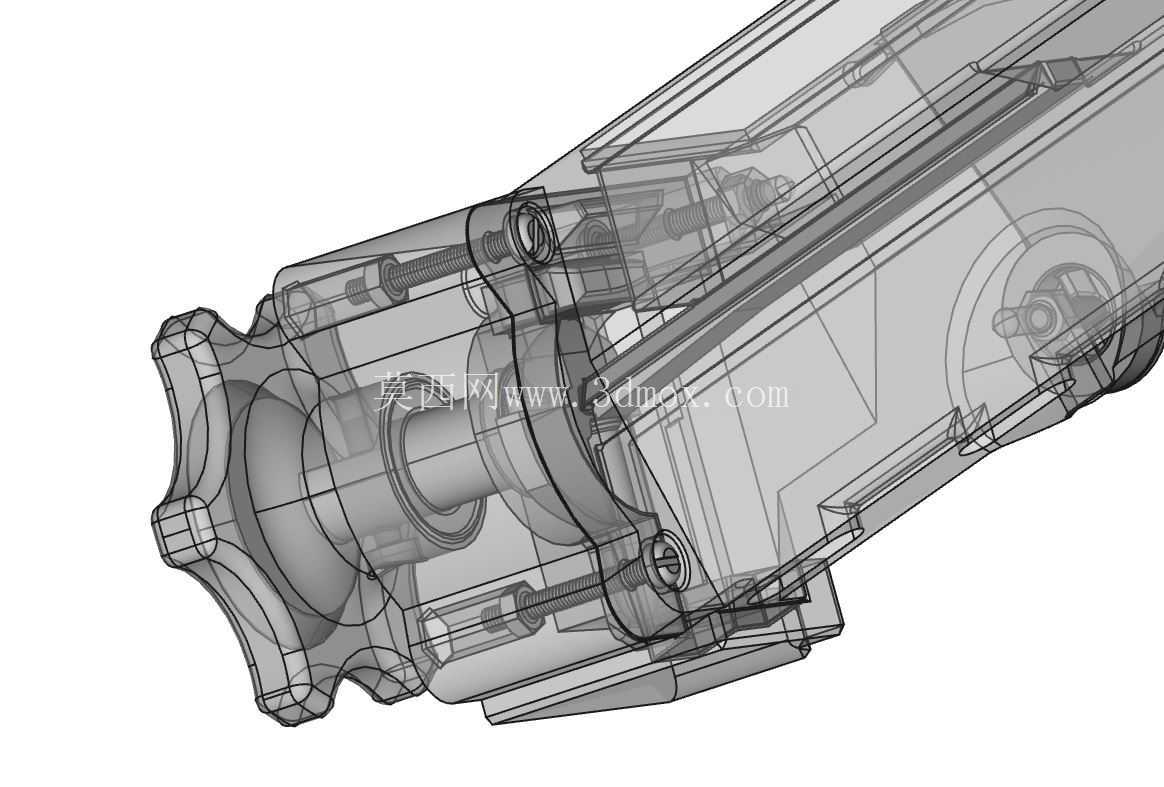

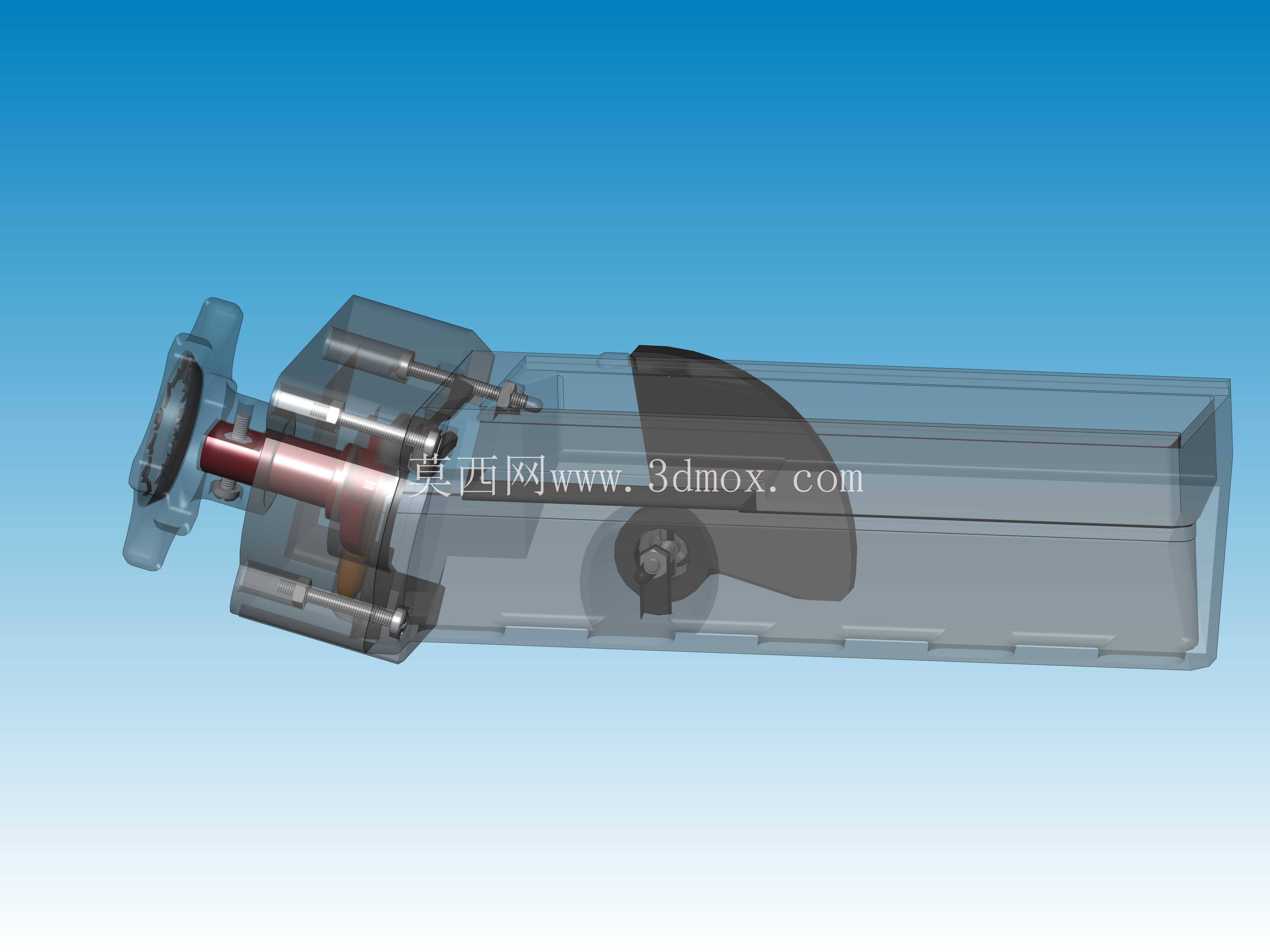

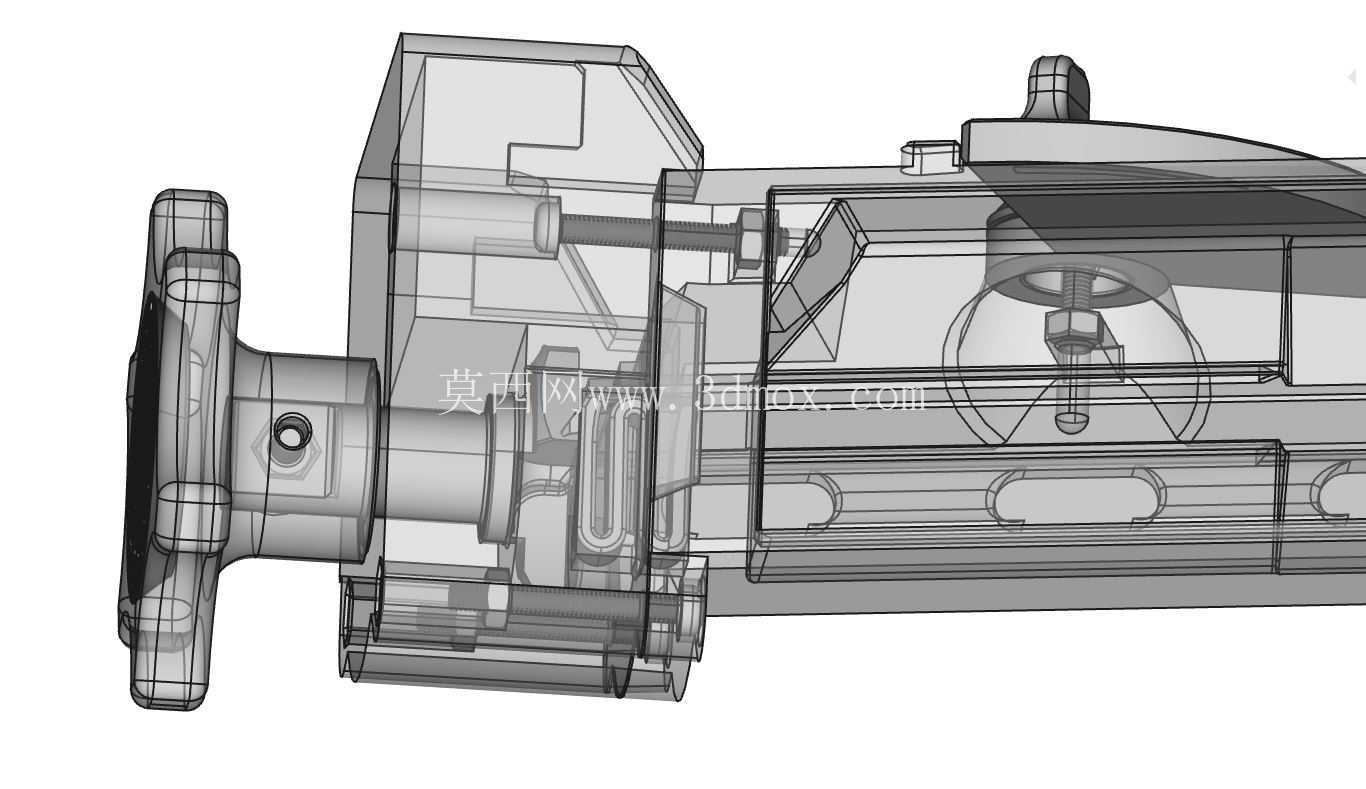

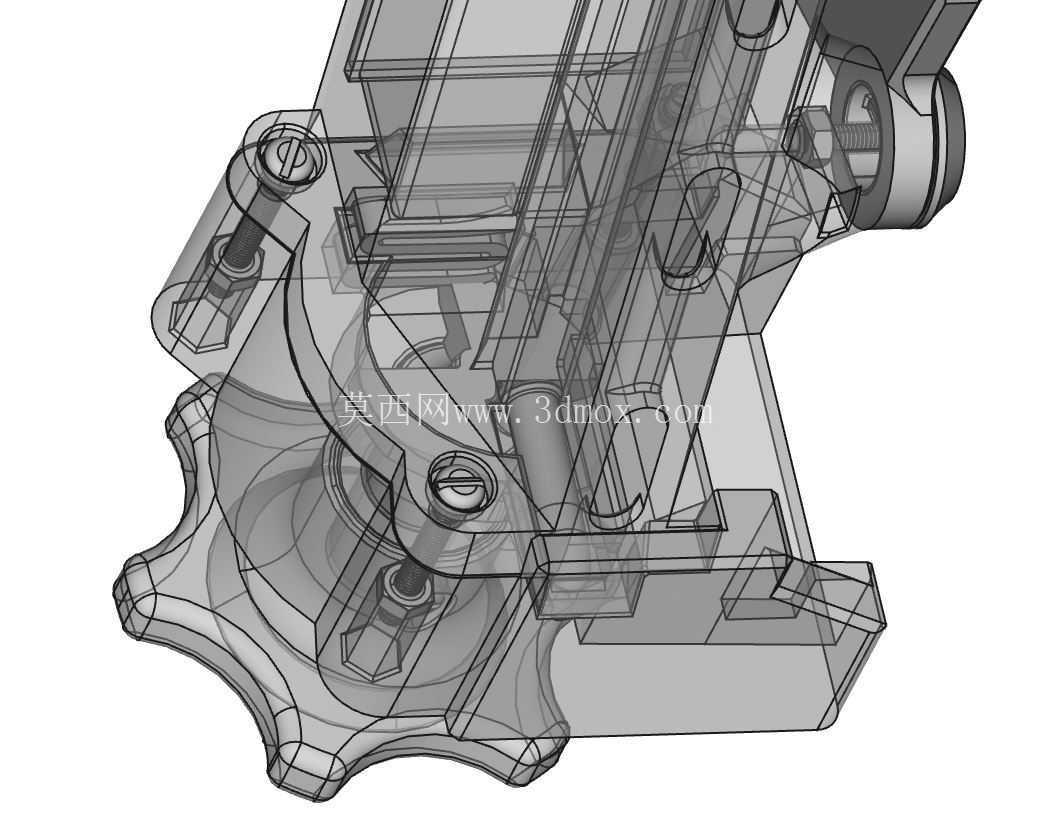

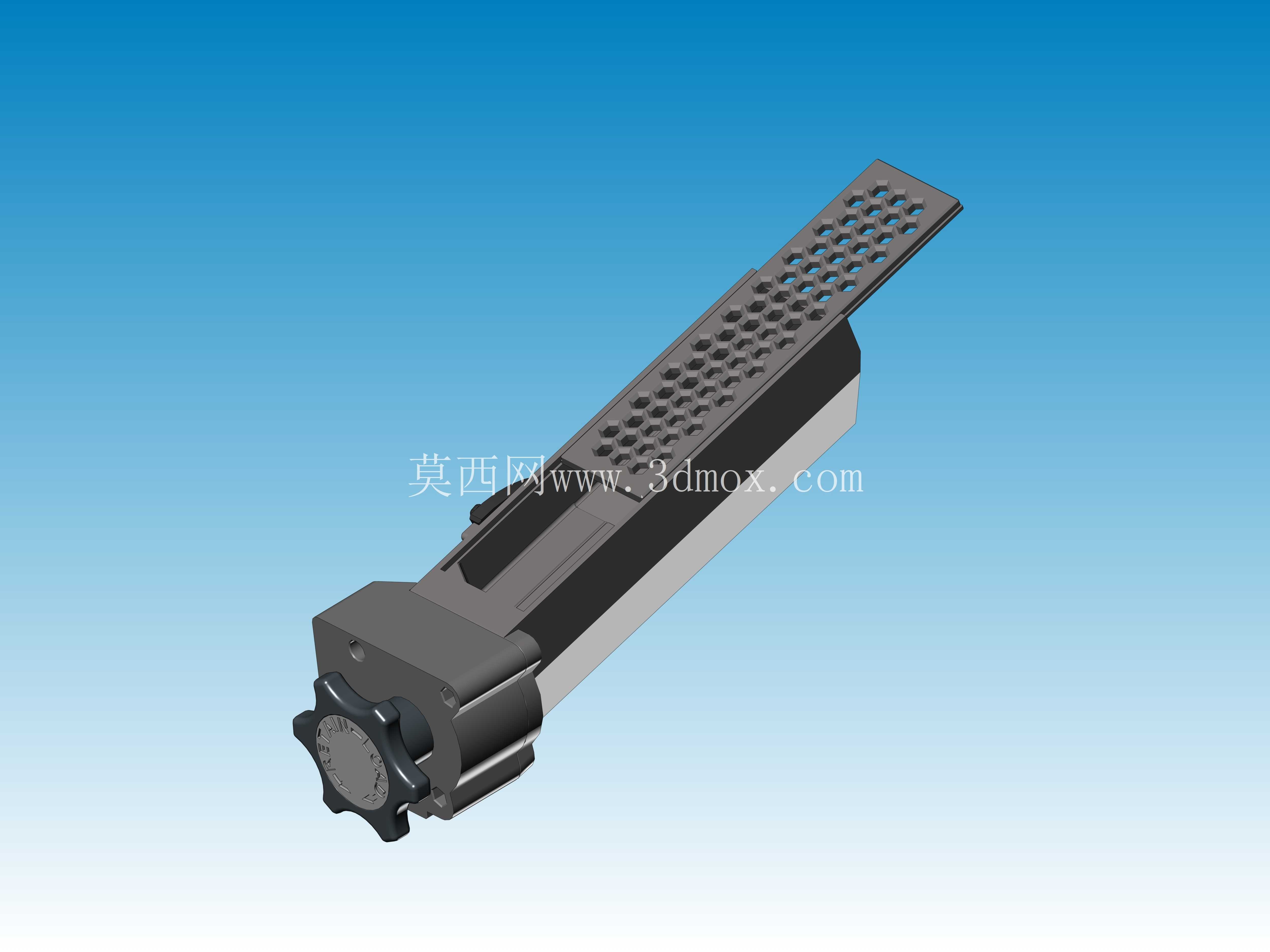

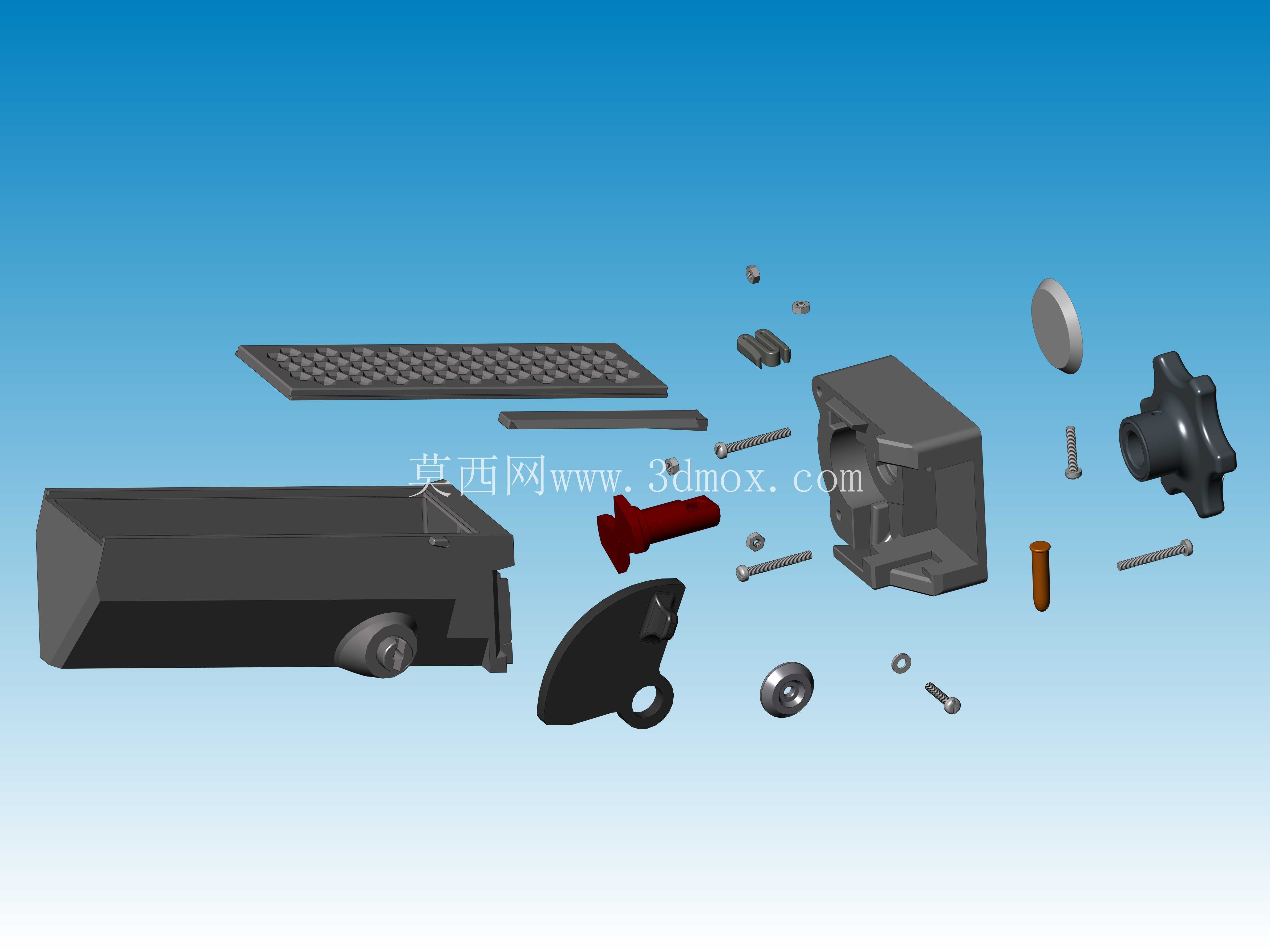

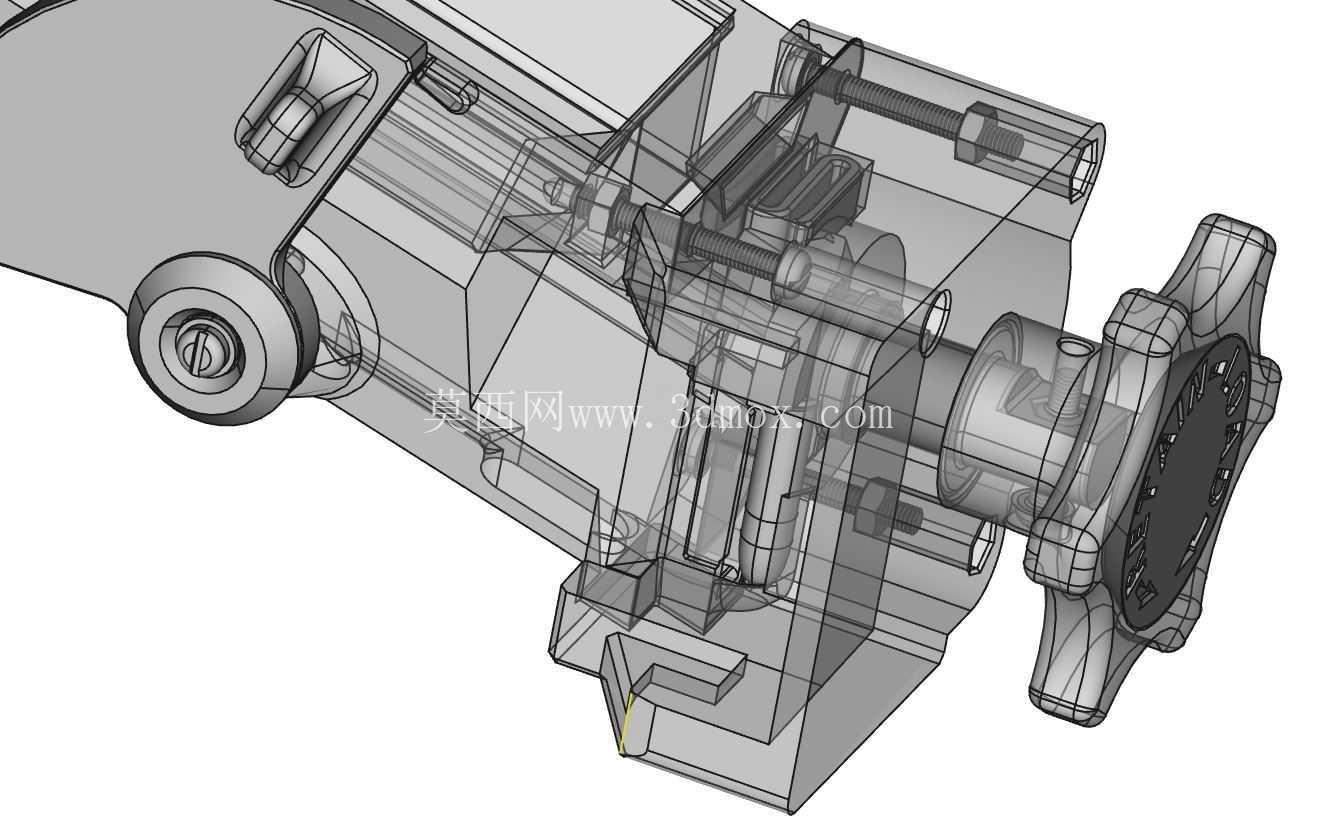

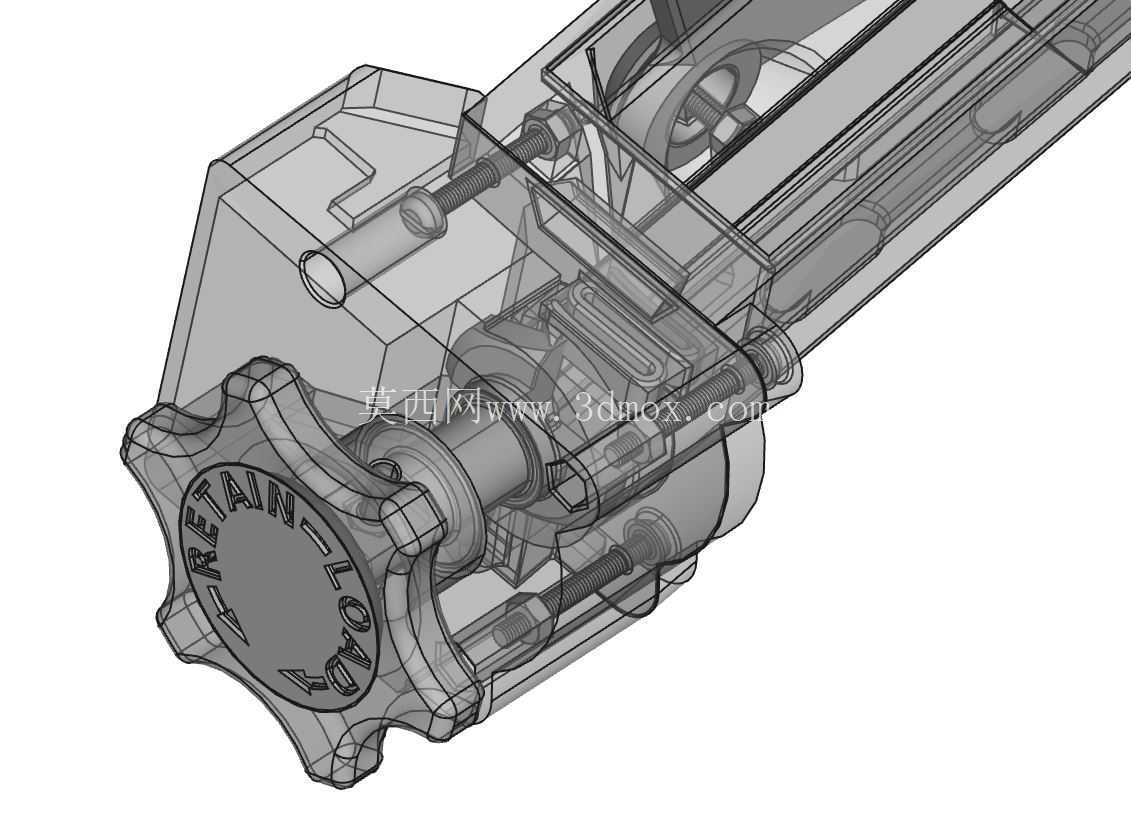

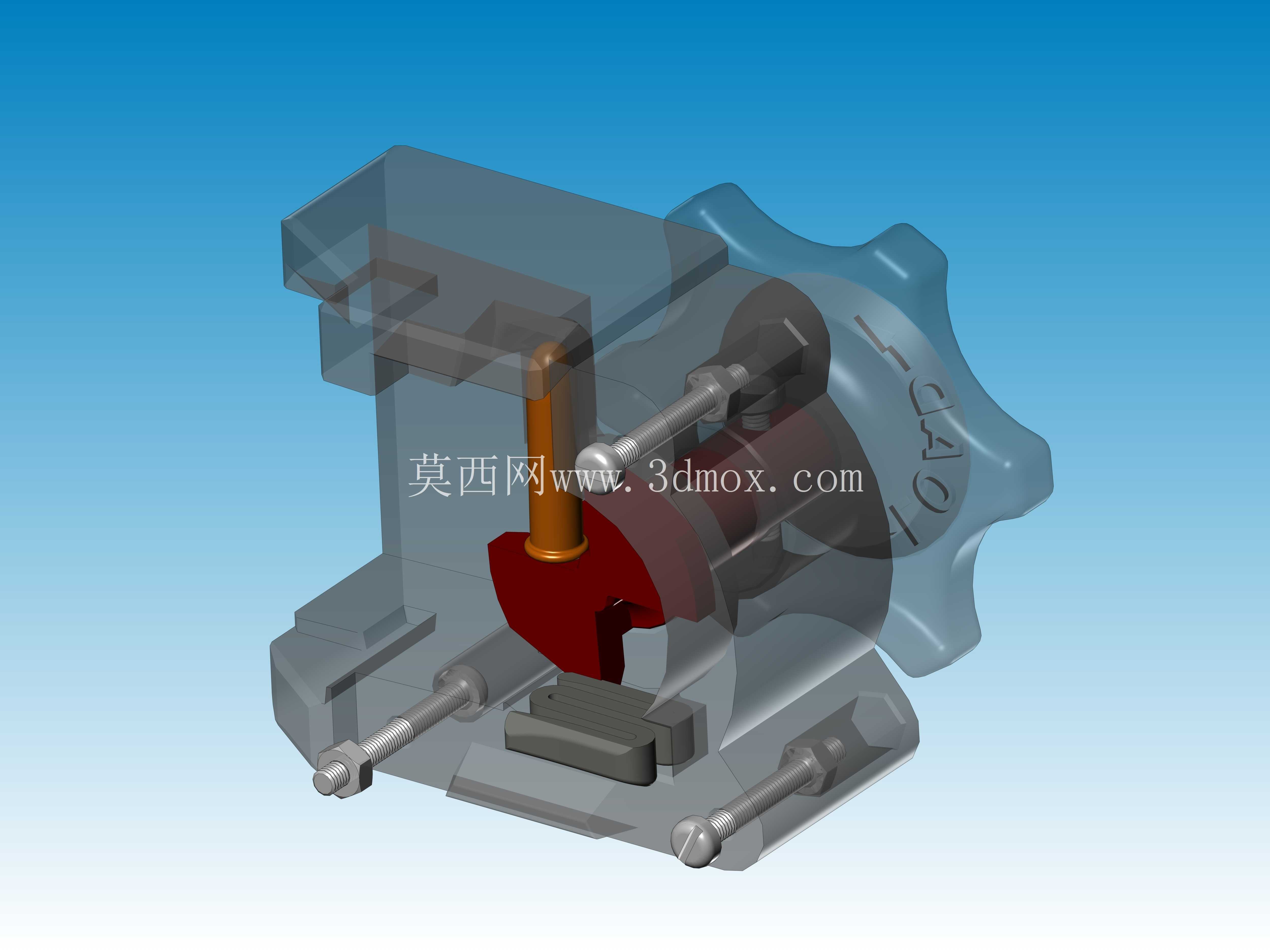

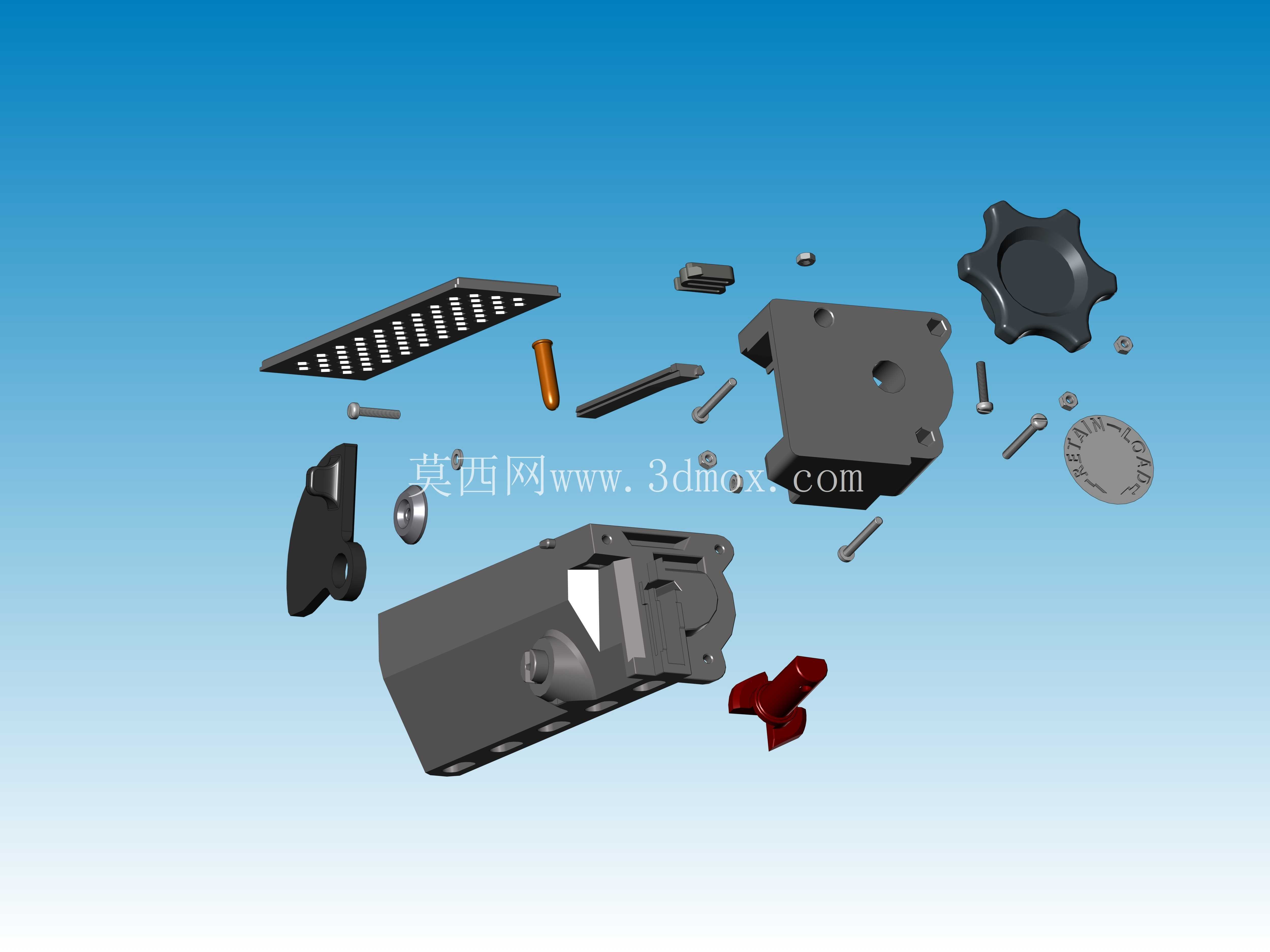

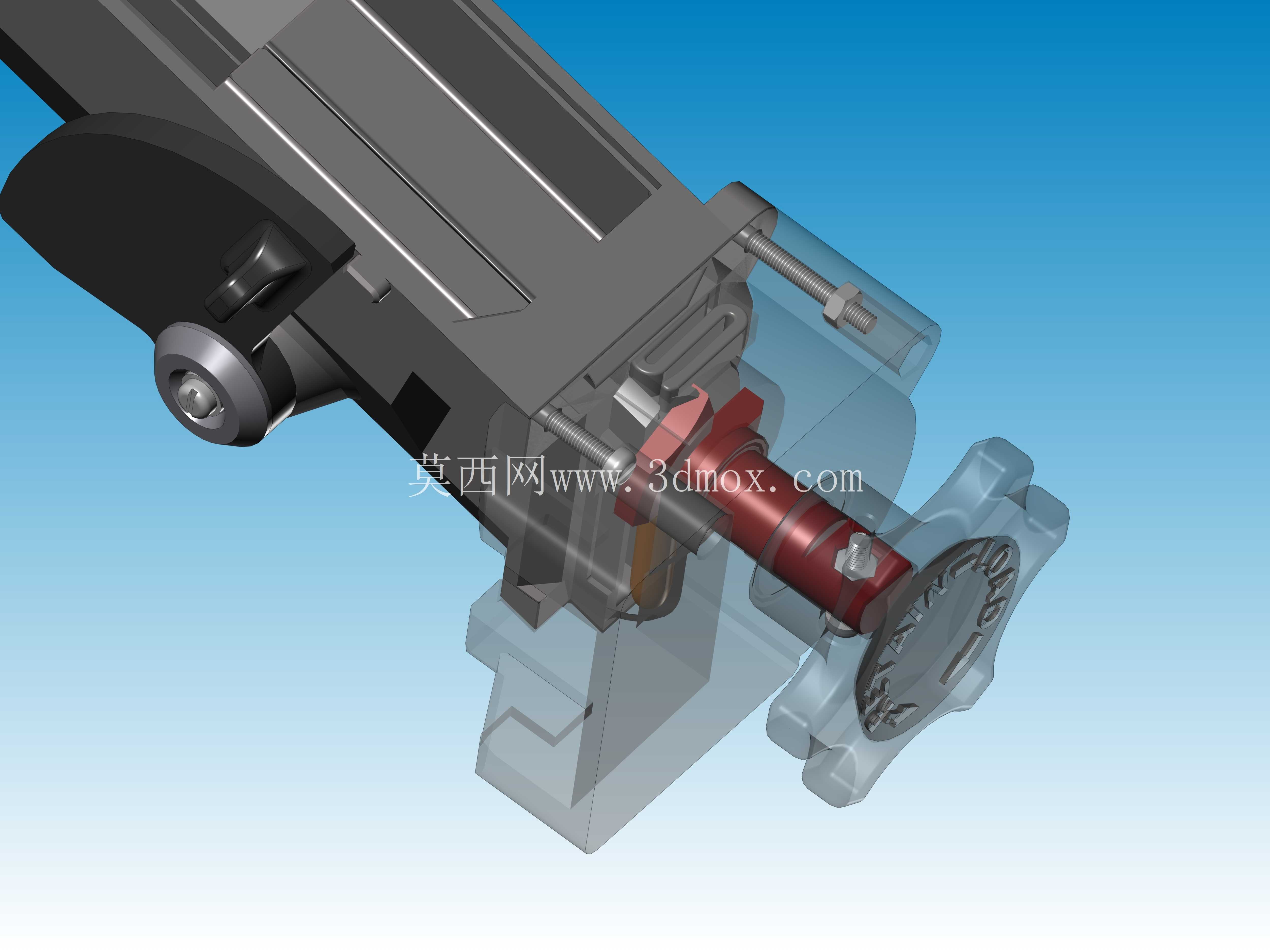

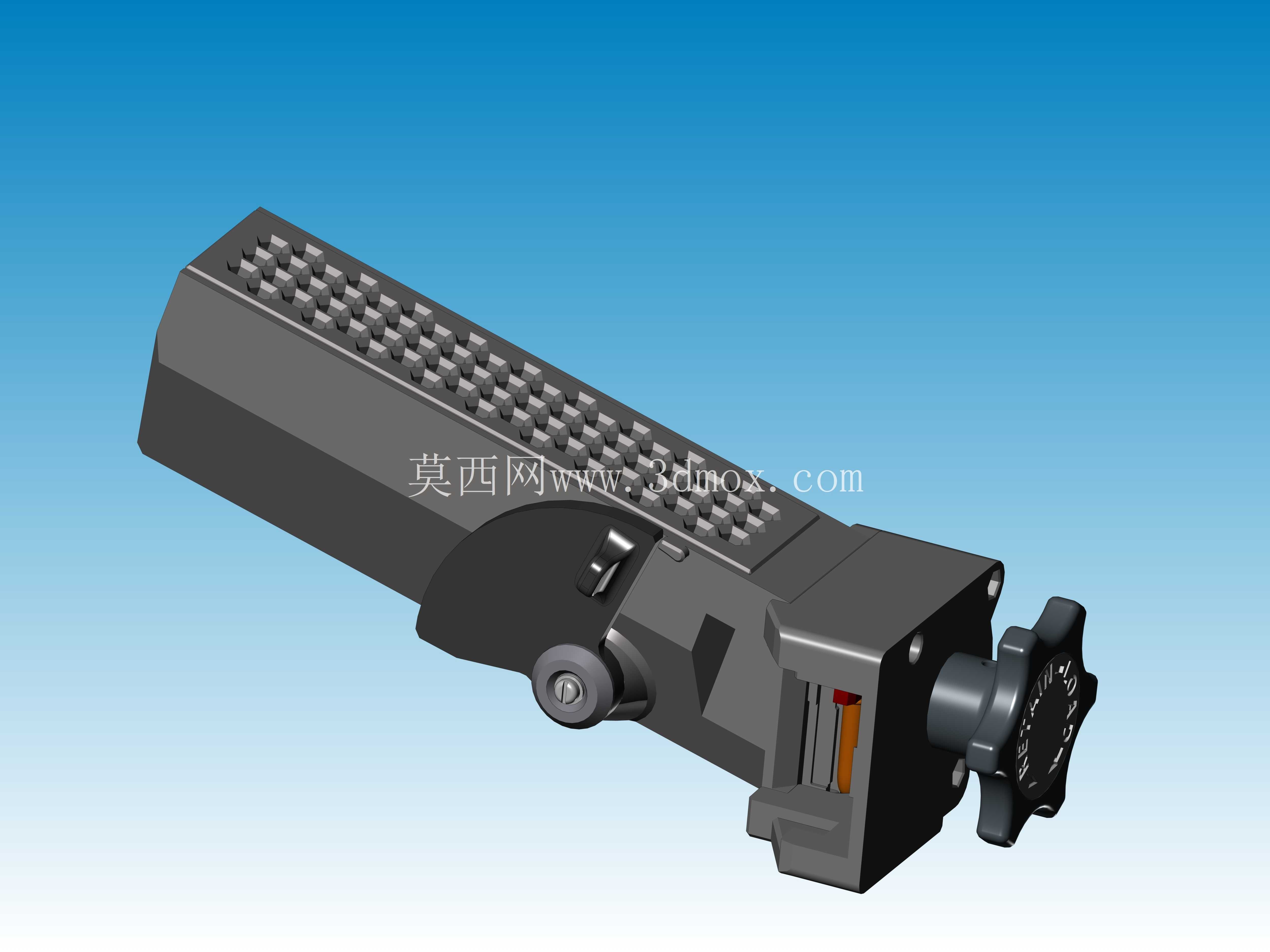

　　在民用射击运动、靶场日常运维以及枪械爱好者的日常使用场景中，小口径.22lr弹药的装填一直是个耗时耗力的环节，传统手工逐发压弹不仅效率低下，长期重复操作还会造成拇指关节劳损，Rotostuffer1022磁力装弹机正是针对这一实际需求开发的专用装填工具。从结构设计逻辑来看，这款装弹机采用了手摇式旋转进给的核心原理，整体布局围绕弹匣定位、弹药排序、逐发压入三个核心功能模块展开，没有冗余的装饰结构，所有外形轮廓都服务于功能实现。设备主体采用长条形一体化壳体设计，握持区域做了贴合手掌的弧度处理，手摇柄的旋转轴线与主体轴线呈固定夹角，操作时手腕可以保持自然姿态，长时间使用不易产生疲劳。顶部的弹药排序轨道采用等间距齿槽结构，配合内置的磁力定位组件，能够让.22lr弹药以统一朝向有序排列，避免出现卡弹、倒装的问题，轨道的齿距严格匹配.22lr弹药的弹壳直径与整体长度，每一个齿槽只能容纳一发弹药，从结构上杜绝了多弹同时进给的故障可能。在实际使用过程中，需要先将适配的CCI.22lr弹药箱盖对准装弹机的进料口，反向旋转手摇柄带动内部的拨弹轮转动，拨弹轮上的弹性止动器会在弹药下落初始阶段提供合适的阻尼，避免弹药一次性大量涌入造成堵塞，这一阻尼参数经过多轮调试，既不会因为阻力过大导致摇动手感生涩，也不会因为阻力过小失去止退作用。当弹药进入排序轨道后，正向旋转手柄就可以带动推弹机构逐发将弹药压入对接的弹匣内，推弹滑块的行程经过精确计算，

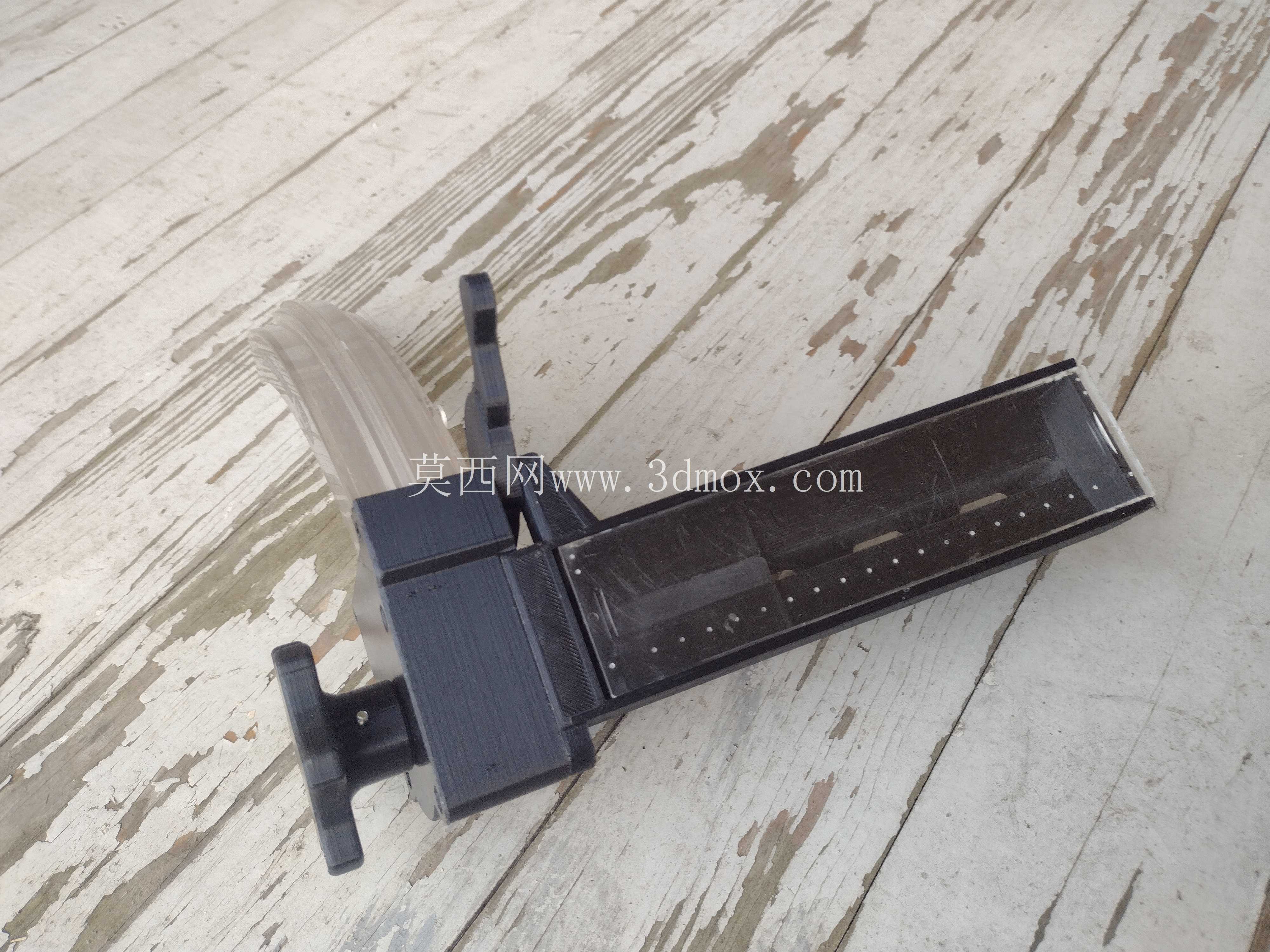

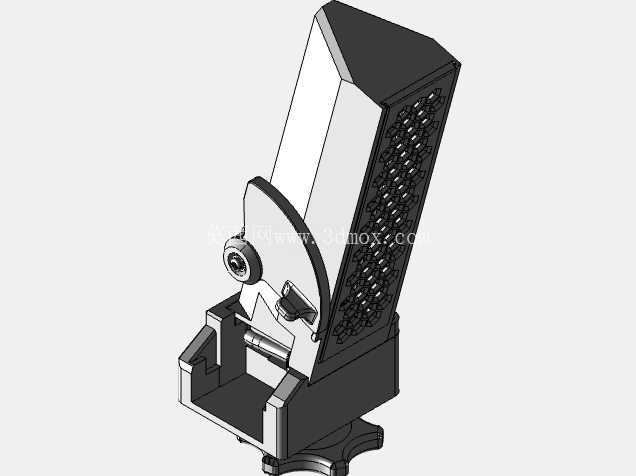

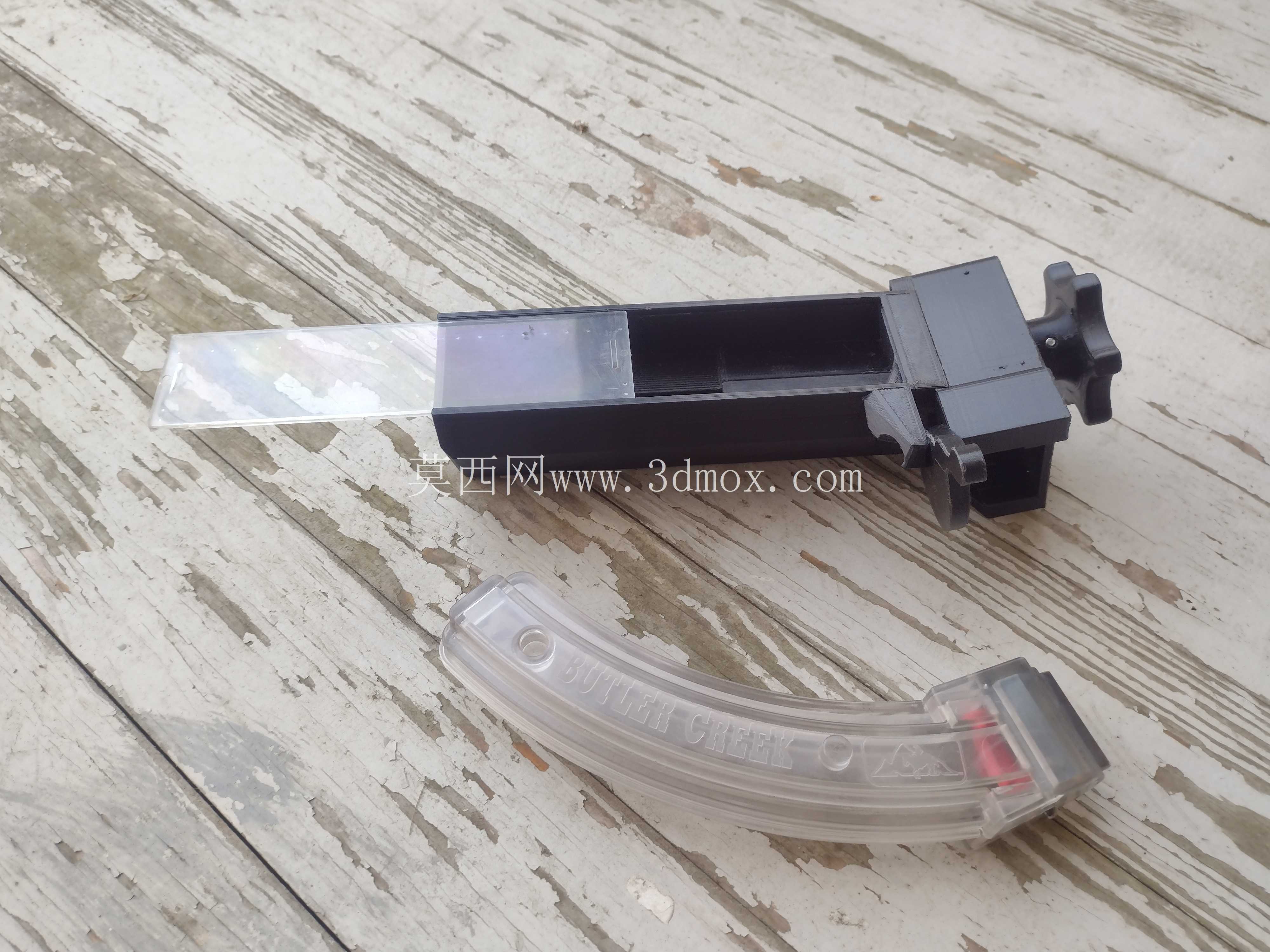

　　刚好能够将弹药推送至弹匣抱弹口的标准位置，不会出现推弹过深损伤弹匣托弹簧，或是推弹不到位导致弹药脱落的问题。针对不同用户的使用习惯，这款装弹机还预留了透明盖板的安装接口，用户可以根据自身需求加装透明防护盖，既可以观察内部弹药的进给状态，也能防止操作过程中异物进入轨道引发卡滞。进料漏斗的尺寸设计做了通用性优化，除了适配标准尺寸的CCI.22lr弹药箱盖，也能兼容市面上多数同规格的.22lr弹药包装，不需要额外制作转接配件。从安装边界来看，这款装弹机属于手持操作类工具，不需要固定在工作台面上即可使用，整体长度控制在单手握持的舒适范围内，宽度与高度都不会占用过多收纳空间，日常可以和弹匣、弹药一同放入射击装备包中携带。

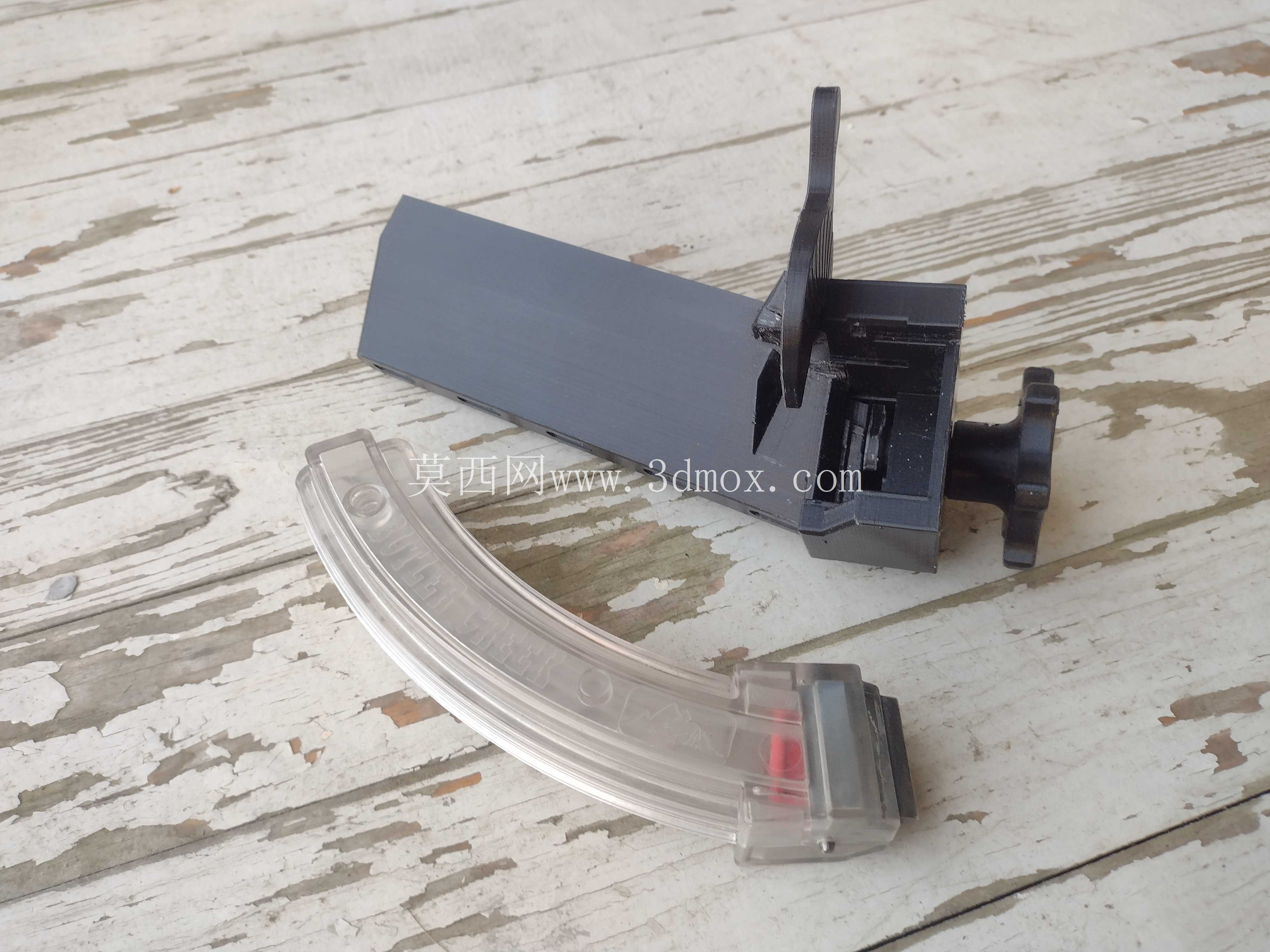

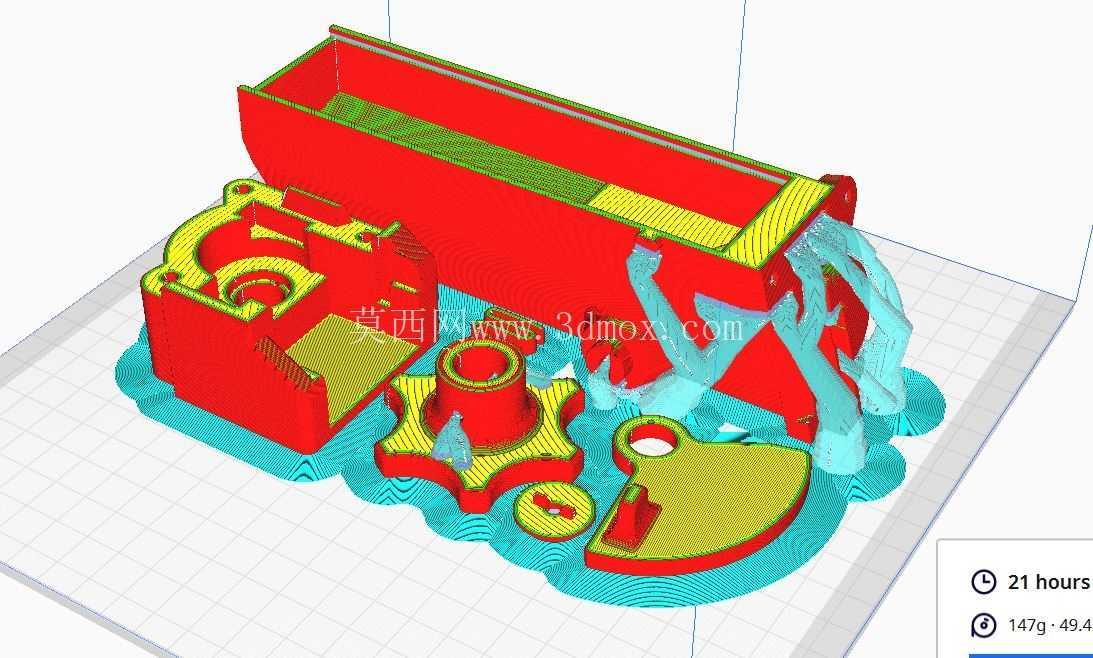

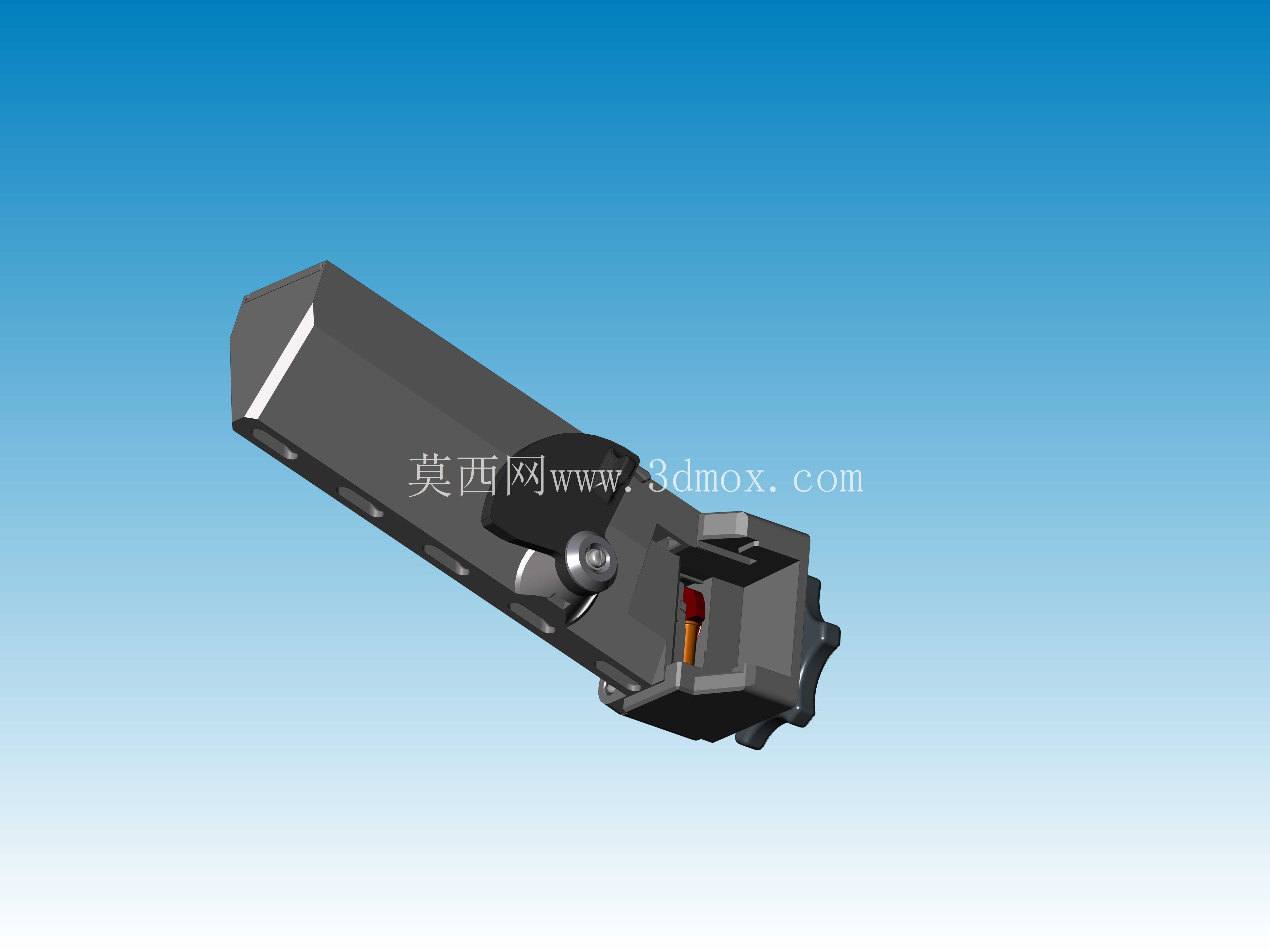

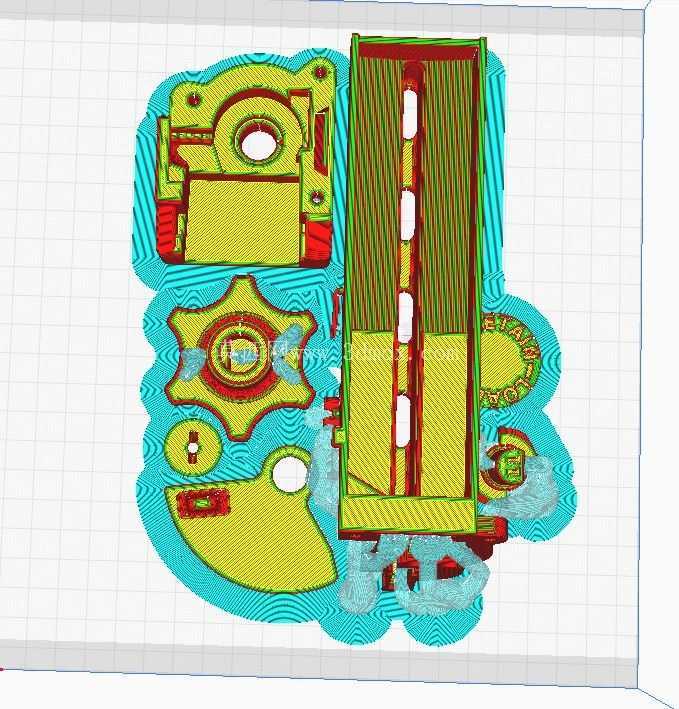

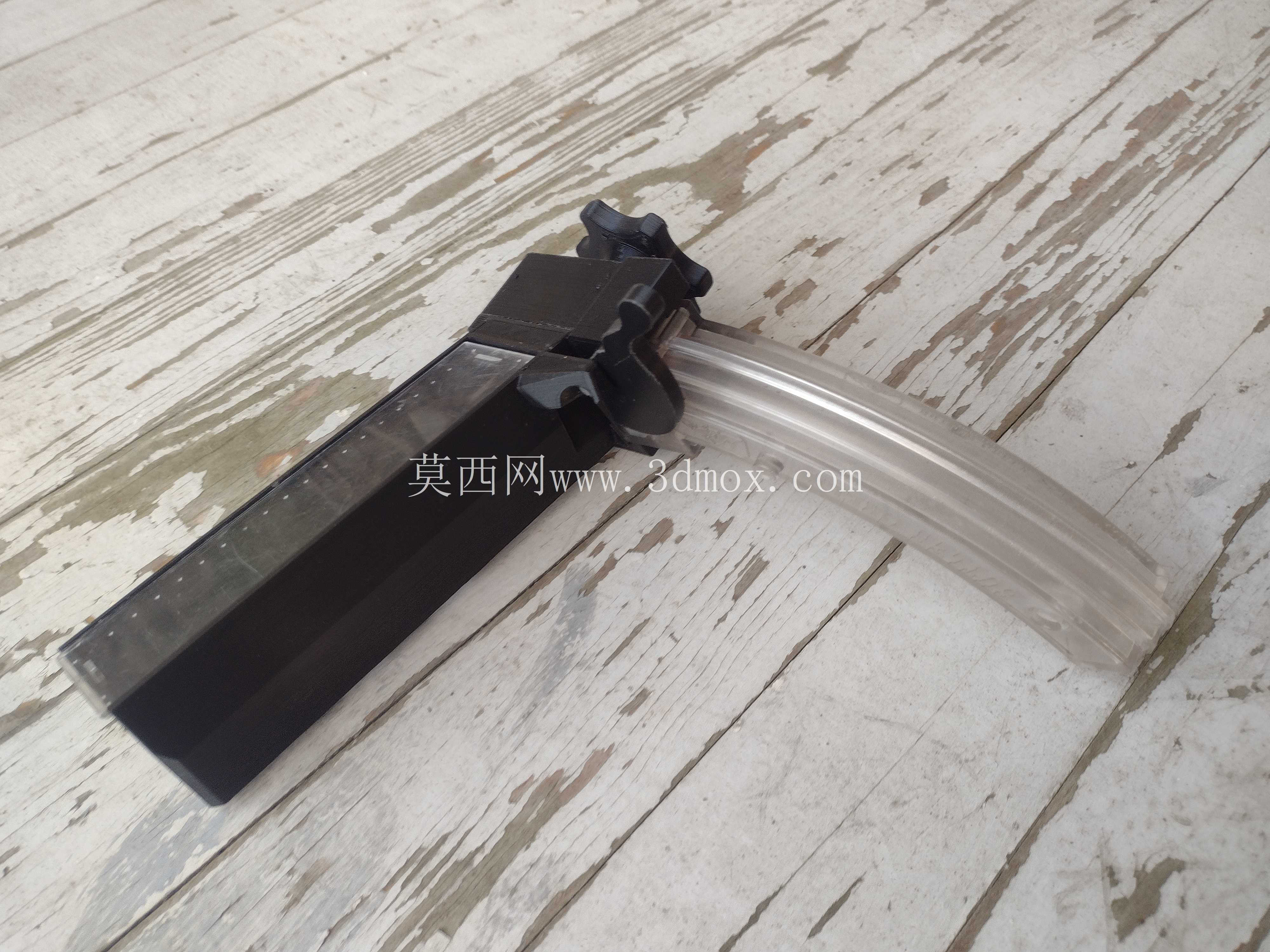

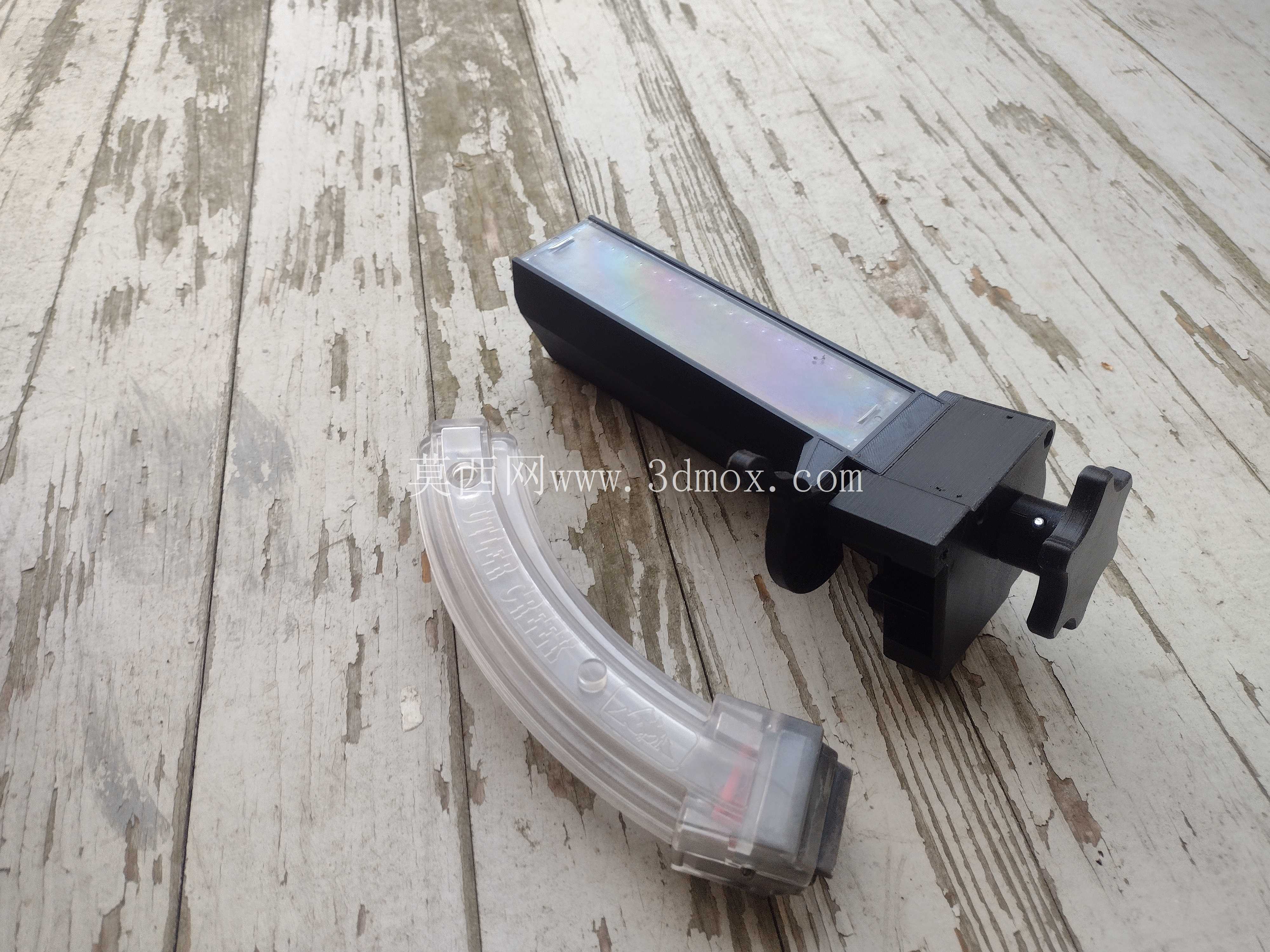

　　壳体的壁厚设计兼顾了结构强度与轻量化需求，采用熔融沉积成型工艺制作时，使用常规PLA+材料，设置0.2毫米层厚、4层壁厚、12%立方体填充率，配合边缘处的树状支撑结构，就可以获得足够的结构强度，能够承受长期反复装填带来的载荷，手摇柄与主体连接的转轴位置做了局部加厚处理，避免旋转过程中出现应力断裂。设备末端的弹匣对接位采用可微调的夹紧结构，能够适配10/22系列步枪的标准弹匣，夹紧力度适中，既可以保证装填过程中弹匣不会移位，装填完成后也能轻松取下弹匣，不需要额外的解锁操作。内置的磁力组件采用嵌入式安装方式，不会突出于壳体表面，磁力强度经过校准，只对弹药的金属弹壳产生吸附定位作用，不会因为磁力过强导致弹药吸附在轨道上无法进给，

　　也不会因为磁力过弱无法纠正弹药的朝向。拨弹轮与止动器的配合间隙控制在0.1毫米范围内，既可以保证转动顺畅，也不会出现弹药卡入间隙的问题，推弹滑块的运动导轨与主体壳体一体化成型，不需要额外加装金属导轨件，降低了制作与装配的难度。针对不同用户的手感偏好，这款装弹机还配套设计了多种风格的填充器配件，可以更换不同阻尼的止动弹簧，调整手摇柄的旋转阻力，适配不同力度的操作习惯。在靶场的批量装填场景中，使用这款装弹机的装填效率是手工压弹的5倍以上，能够大幅减少射击间隙的装填准备时间，对于需要大量消耗弹药的射击训练场景来说，能够有效提升训练的连贯性。对于枪械爱好者的个人使用场景来说，这款装弹机的结构简单可靠，没有易损的复杂电子元件，日常维护只需要定期清理轨道内的灰尘与弹药残留的火药残渣，不需要特殊的保养工具，长期使用的维护成本极低。
