多规格电缆桥架组件三维结构设计

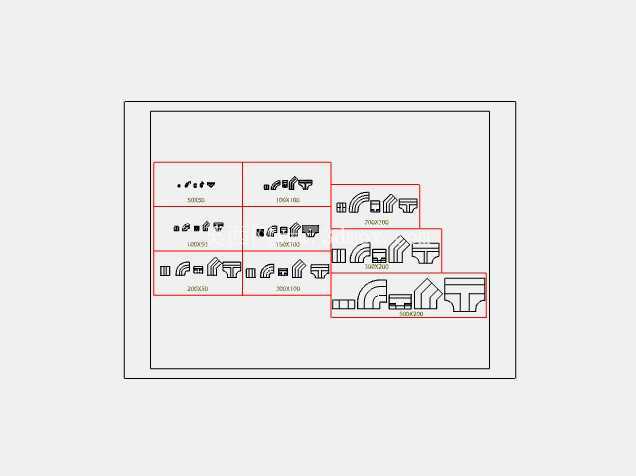

　　在工业厂房、商业综合体、数据中心的电气布线施工环节，电缆桥架是承载、规整电力电缆与信号线缆的核心支撑构件，替代传统直埋、穿管布线方式，能大幅降低后期线缆检修、扩容的作业难度，同时避免线缆受外力挤压、腐蚀介质侵蚀，延长线缆整体使用寿命。这套桥架组件覆盖了工程现场90%以上的布线节点需求，从最小截面50×50的弱电信号桥架，到100×50、100×100、150×100、200×50、200×100、200×200、300×200等多规格强电桥架，所有构件的连接端面均采用行业通用的卡槽式对接结构，无需额外定制转接件，可直接与同规格的标准直段桥架拼接，安装时仅需配套通用连接片与紧固螺栓即可完成固定，能有效减少现场切割、焊接的非标加工作业量。

　　设计过程中优先考虑了布线施工的转角、分支、变径场景：不同曲率的弯头构件分别适配水平90°转向、垂直上下弯转的走线需求，转弯处的内侧圆弧半径严格匹配电缆最小弯曲半径要求，避免线缆敷设时出现过度弯折损伤线芯绝缘层；三通、四通类分支构件预留了等电位连接端子位，可直接跨接接地铜线，满足电气施工的安全规范要求；不同规格之间的变径接头采用平滑过渡结构，不会出现截面突变导致的线缆卡滞问题，同时能保证桥架内部的线缆敷设空间冗余量控制在40%左右，符合散热与后期扩容的设计要求。

　　从安装边界来看，所有构件的侧边高度与对应规格直段桥架完全一致，拼接后无突出棱边，不会划伤施工人员或线缆外皮；构件的壁厚参数按照常规荷载要求设定，可满足普通动力电缆、控制电缆的承重需求，若应用于大跨度、重荷载的布线场景，可直接在构件底部配套通用托臂支架进行加固，无需对桥架本体做二次修改。建模时所有对接面的尺寸公差均按照机械装配的间隙配合标准设定，预留了现场安装的调整余量，即使存在少量土建施工误差，也能通过构件的间隙微调完成对齐，不会出现无法对接的问题。

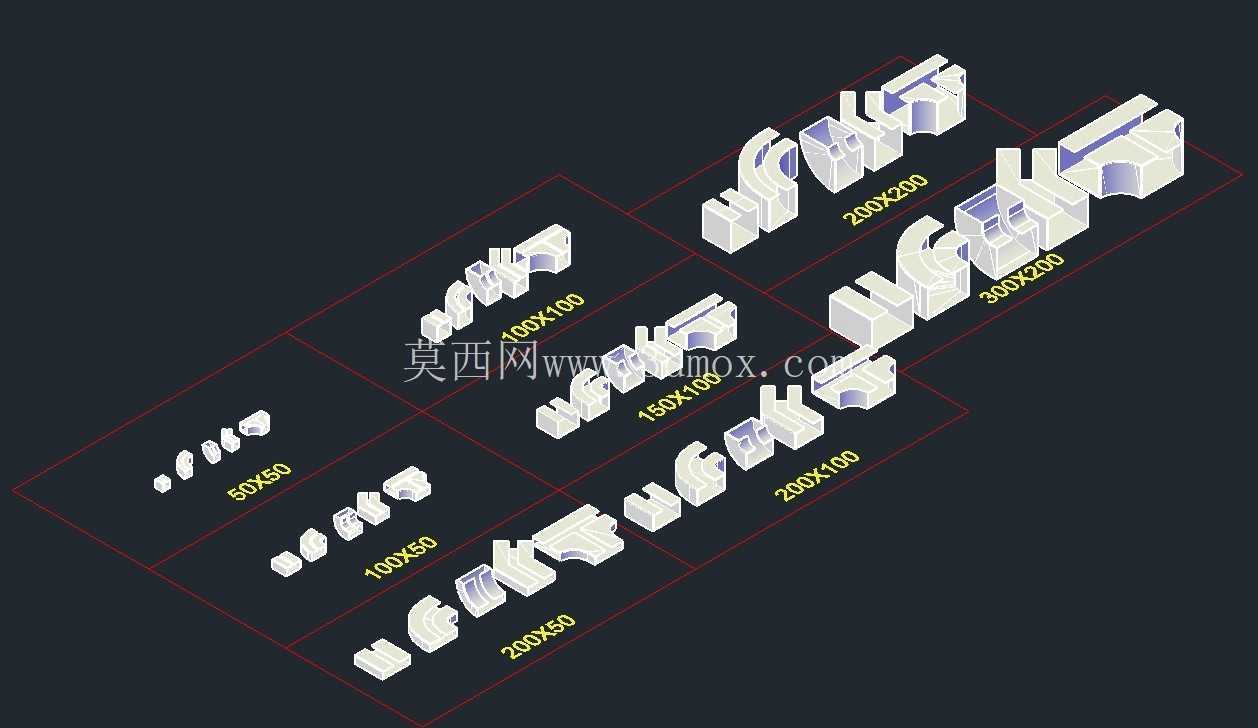

　　不同于单一规格的桥架模型，这套组件将工程中常用的连接构件全部整合，结构设计人员在做电气布线三维排布时，可直接调用对应规格的构件完成路径搭建，无需逐个绘制弯头、三通等非标件，能大幅提升布线设计的效率；现场施工人员也可通过三维模型直观理解不同节点的拼接方式，减少施工交底的沟通成本，避免出现安装方向错误、构件选型不匹配的问题。所有构件的连接孔位均与行业标准件完全匹配，无需现场重新打孔，能有效缩短施工周期，降低安装过程中的材料损耗。
