全参数化波形弹簧三维结构设计作品

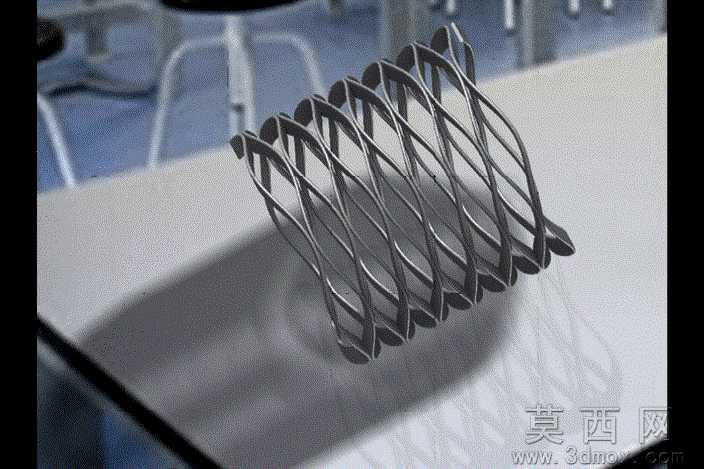

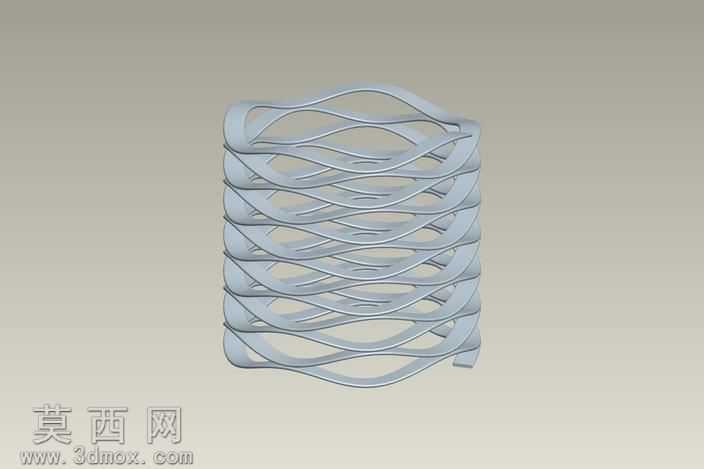

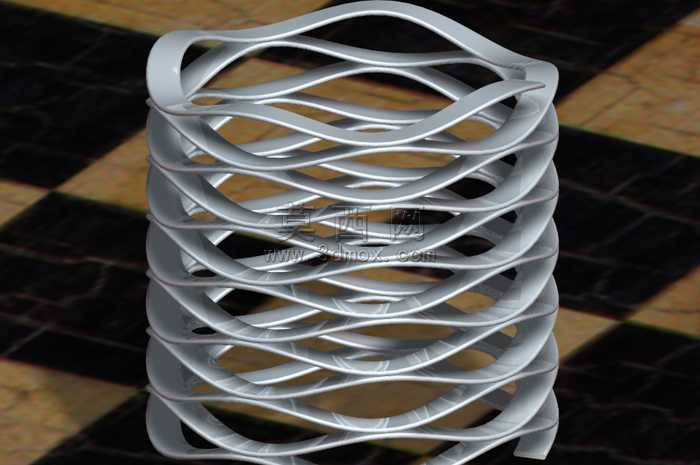

本作品为波形弹簧的三维参数化设计成果，建模过程依托三维设计环境完成，核心采用圆柱坐标系下的参数方程构建扫掠路径，全程实现全参数化驱动，可通过修改方程内的幅值、圈数、节距、中径等核心参数，快速调整波形弹簧的整体尺寸与波形特征，无需重新绘制基础曲线，大幅提升同类弹性元件的设计迭代效率。建模阶段首先在圆柱坐标系内定义连续的周期性波动曲线，精准匹配波形弹簧的轴向波形轮廓与螺旋升角特征，确保每一圈波峰波谷的位置均匀对称，相邻圈的波形过渡顺滑无突变，避免后续实体生成时出现曲面扭曲、壁厚不均的问题。完成路径曲线搭建后，绘制匹配弹簧钢带截面的矩形轮廓，通过扫掠特征生成连续的实体结构，建模过程中严格控制扫掠方向与截面法向的对齐关系，保证实体各位置的截面厚度均匀一致，还原真实波形弹簧采用薄钢带加工的结构特征。材质渲染阶段选用哑光金属材质，模拟弹簧钢带经热处理后的银灰色金属质感，调整表面粗糙度参数避免过度反光，同时添加细微的金属纹理提升真实感，渲染场景采用棋盘格地面作为衬托，通过柔和的环境光照凸显弹簧的层叠波形结构与曲面光影变化，清晰展现每一圈波形的起伏形态与层间间隙特征。结构设计上，该波形弹簧相比传统圆柱螺旋压缩弹簧，可在更小的安装空间内提供匹配的弹性力，多层波形的堆叠结构可有效降低工作高度，建模时特意保留了层间均匀的间隙设计，确保弹簧受压时各圈波形可均匀变形，不会出现圈间卡滞的问题。设计思路围绕参数化复用展开，所有驱动尺寸均关联至全局参数表，后续可根据不同的安装工况、载荷需求快速调整参数生成对应规格的波形弹簧模型，可直接用于机械装配的干涉检查、载荷仿真分析等场景，模型曲面连续无破面，实体结构完整，可适配多类三维工程软件的导入使用需求。
