珀尔帖效应半导体冷却散热装置结构

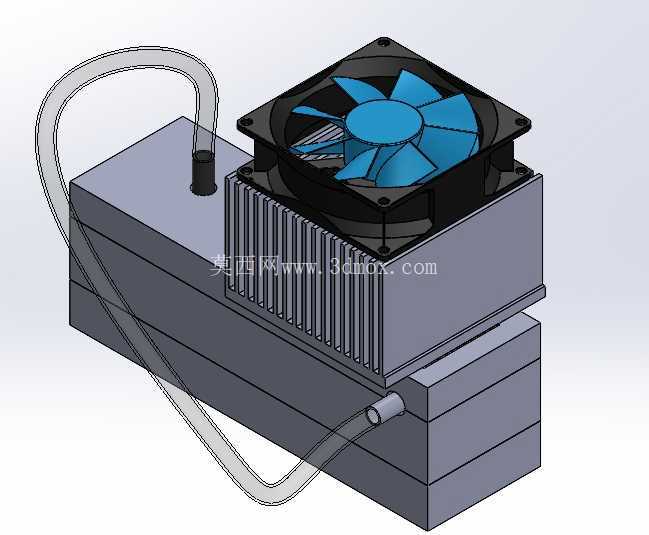

　　这套冷却结构的核心逻辑依托珀尔帖效应实现定向热量转移，在小空间精准控温场景里有不可替代的应用价值，常见于实验室小型温控台、紧凑型电子设备散热、精密光学元件恒温模块这类对局部温度波动敏感的工况，相比传统压缩机制冷单元，它没有运动冷媒管路、体积压缩比更高，能在狭小安装空间内实现点对点的冷量输出。从结构分层来看，整套装置分为冷端传导块、半导体制冷片堆叠层、热端散热模组三个核心部分，冷端采用整块铝合金铣削成型，表面做平面度处理以保证和制冷片冷端的贴合率，减少接触热阻，冷端侧面预留了流体管路接口，可外接循环冷却液带走冷量，适配需要冷量远程输送的场景，比如小型实验舱的冷源供给。热端部分搭配了铝挤型鳍片散热器与轴流风扇的组合，鳍片的齿厚、齿间距经过匹配计算，在风扇额定风压下能保证足够的空气流通截面积，避免风阻过大导致散热效率骤降，风扇采用标准80mm方型轴流扇，安装孔位遵循通用散热件的孔距规范，可直接替换同规格不同转速的风扇，适配不同噪音要求、不同热负载的使用场景。设计过程中首先要考虑的是冷热端的隔热阻断，冷端传导块和热端散热器之间除了半导体制冷片的接触面，其余区域都预留了隔热垫安装槽，采用低导热系数的隔热材料填充，避免冷量直接通过结构件短路传递到热端，拉低整体制冷效率。安装边界上，整套装置的底部冷块为规整矩形结构，四个角预留了沉头安装孔，可直接固定在需要控温的设备基板上，安装时需保证制冷片两面均匀涂抹导热硅脂，压紧力控制在合理区间，既避免压力过大损坏陶瓷基片，又能保证接触面的充分贴合。管路部分采用柔性耐温软管连接，弯曲半径预留了足够余量，避免管路弯折导致流体阻力增大，软管和硬管接头的连接处采用卡箍固定，可承受常规循环水路的工作压力，不会出现渗漏问题。在实际选型适配时，可根据需要的制冷量调整半导体制冷片的堆叠数量，对应的热端散热器长度、风扇数量也可同步扩展，这套基础结构预留了扩展安装位，不需要重新改动主体冷块的结构就能实现功率升级。日常运行中，轴流风扇的风向为垂直鳍片方向吹风，气流顺着鳍片间隙从一侧流向另一侧，把热端积累的热量快速带出，风道设计上没有多余的遮挡结构，能最大化利用风扇的输出风量。冷端的流体通道采用深孔钻加工成型，流道截面为圆形，流体在流道内的流速经过匹配，不会出现流动死区，保证冷量能被循环介质充分带走。结构上所有棱角都做了倒角处理，避免安装过程中划伤操作人员或者损坏相邻的线缆、管路，整体装配没有复杂的卡扣结构，全部采用标准螺丝紧固，后期维护时可快速拆解更换制冷片、风扇这类易损部件，不需要专用工装就能完成拆装作业。针对不同的使用环境，冷端块的材质也可替换为紫铜来提升导热效率，不过对应的整体重量会有所增加，需要在安装时考虑固定点的承重能力，铝材质的版本重量更轻，适合对载荷敏感的移动设备场景。
