交流稳压器用斜边形铆接固定板结构设计

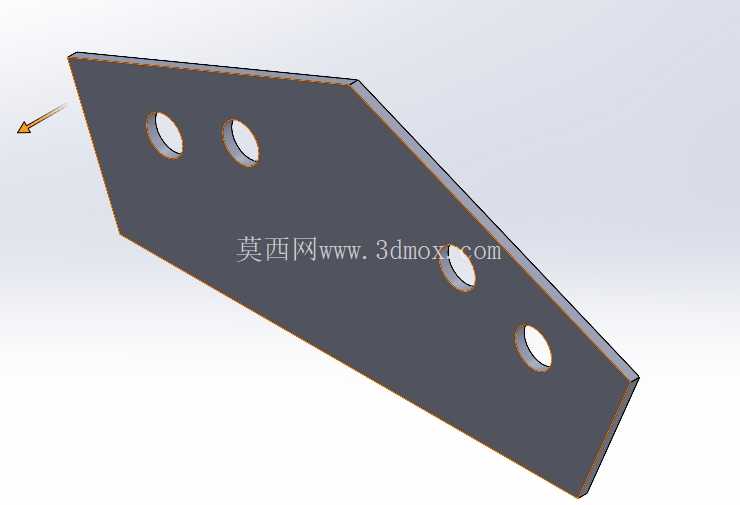

　　这款铆接板是交流稳压器内部型材框架组装环节的核心连接构件，主要承担型材弯曲段的位置锁固与载荷传递作用，在稳压器整机的内部支撑体系中，属于不起眼但直接影响框架整体刚性的小尺寸结构件。从实际应用场景来看，交流稳压器内部的型材框架需要避让线圈、调压模块、接线端子排等核心元器件，部分型材在走线避让位会做弯折处理，弯折后的型材段如果仅靠型材自身的拼接结构固定，长期受设备运行的微振动、温度形变影响，很容易出现拼接缝错位、框架形变偏移的问题，进而导致内部元器件安装位置偏移，严重时甚至会引发表皮磨损、接线端子松脱的故障，这款铆接板就是针对这一实际工程问题设计的补强固定件。从结构设计思路来看，这款零件采用斜切边的平板式钣金结构，

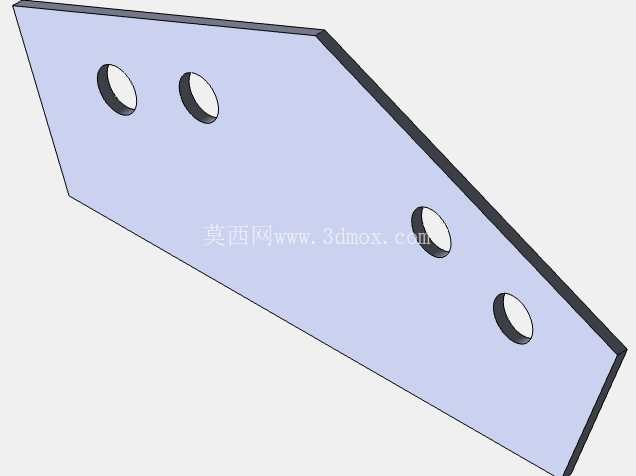

　　整体轮廓没有多余的凸起结构，完全贴合型材弯曲段的外侧贴合面，不会额外占用稳压器内部的元器件安装空间；板身开设的四个贯通孔为铆接作业预留了精准的安装点位，孔位间距经过匹配测算，完全对应型材弯折段两侧的预设铆接位，安装时不需要现场二次钻孔对位，能有效提升现场组装的作业效率，同时四个点位的铆接固定方式，能在板材与型材贴合面形成均匀的压紧力，避免单点固定带来的应力集中问题，防止长期使用后铆接点松动。从安装边界来看，这款铆接板的厚度匹配常规稳压器框架用型材的壁厚规格，安装后板材外表面与型材外表面基本齐平，不会突出于框架基准面，不会干涉后续外壳、内部元器件的安装作业；板材的斜边角度完全匹配型材弯曲段的折角角度，贴合面不存在悬空间隙，

　　铆接后能让弯折段的型材与相邻直段型材形成刚性整体，将弯折位置的集中应力分散到相邻的两段型材上，大幅提升框架整体的抗形变能力。在实际选型使用时，需要注意确认铆接板的孔位与自身所用型材的预设铆点位完全匹配，铆接作业时要保证四个铆接点的压紧力均匀，避免单侧压紧力过大导致板材翘曲，影响贴合面的接触刚性；这款零件除了应用在交流稳压器的框架补强上，也可适配其他有型材弯折段固定需求的低压电气设备内部框架，只要孔位间距、板材轮廓与安装位匹配，就能实现可靠的固定补强效果。
