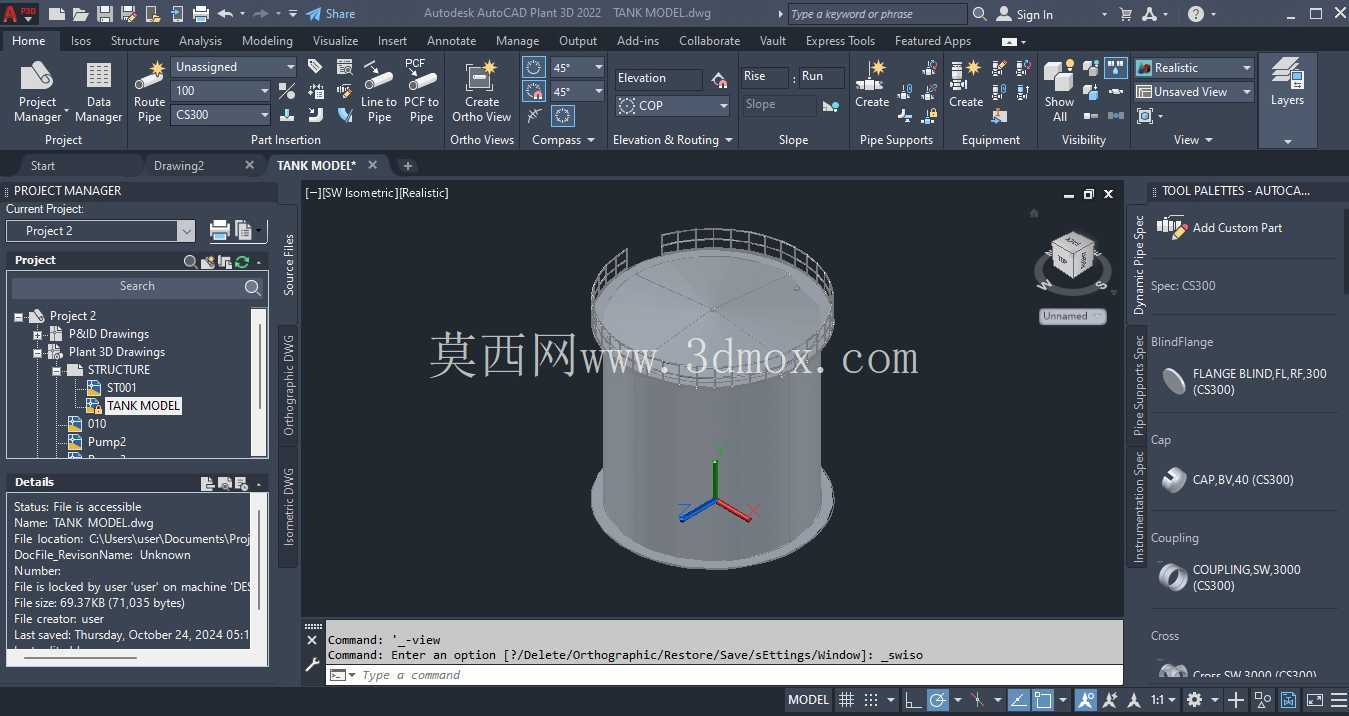

立式常压工业储料罐体三维结构设计

　　在石化仓储、市政水处理、农资储运、精细化工生产等场景中，立式常压储罐是散状流体物料存储环节的核心承载设备，这类设备的三维建模精度直接影响后续现场安装的对位误差、附属管线的对接效率，以及后期运维阶段的检修空间预留合理性。本次建模的立式储罐采用等直径圆筒形主体结构，区别于锥底卸料罐、球型压力罐的结构形式，平底设计直接适配硬化混凝土地面的条形基础安装，无需额外制作锥形承重支架，能大幅降低现场基础施工的土建成本，适合存储常温常压下的液态物料、颗粒状散料以及低饱和蒸气压的气态介质。

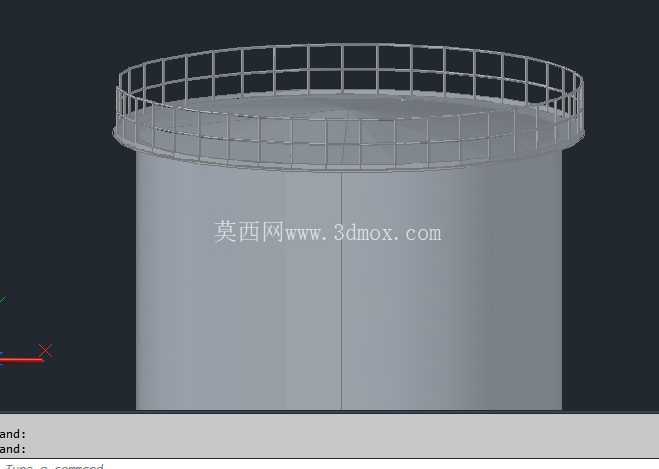

　　从结构设计逻辑来看，罐体主体采用等壁厚卷制钢板拼接思路，建模时严格遵循薄壁容器的受力分布特征，罐壁下部区域因为要承受上部物料的静压力，在实际工程中会根据存储物料的密度调整对应区段的板材厚度，三维模型中保留了环向焊接接缝的结构特征，方便后续出工程图时直接标注焊缝位置与焊接工艺要求。罐顶区域设置了一圈高度1.2米的安全防护栏杆，栏杆采用等间距竖杆加双道横杆的结构形式，完全满足高空作业临边防护的安全规范要求，建模时特意预留了栏杆与罐顶边缘的安装间隙，避免现场安装时栏杆底部与罐顶排水槽出现位置干涉。罐顶的操作平台区域做了防滑纹理的结构示意，平台边缘预留了量油孔、呼吸阀、人孔的安装接口位置，接口的法兰尺寸按照通用常压容器的配套标准制作，方便设计人员直接调用匹配对应的阀件模型完成整体管线布局。

　　考虑到现场安装的边界条件，建模时将罐体的安装基准面设置在罐底底部平面，所有外形尺寸均以该基准面为起点标注：罐体总高度为直径的1.8倍，这个比例是常压储料罐的常用黄金比例，既不会因为过高导致风载作用下的罐体倾覆力矩过大，也不会因为直径过大占用过多的厂区平面用地。罐顶防护栏杆的外边缘距离罐体外壁的水平距离控制在300毫米，刚好满足一个成年人侧身通行的检修空间需求，同时不会额外增加太多罐顶的受风面积。罐底区域做了轻微的坡度设计，坡度朝向罐底的排污口位置，方便检修时排空罐内的残余物料，建模时将排污口的位置设置在罐底边缘靠近检修通道的一侧，避免排污时物料飞溅影响周边通行。

　　从实际使用的功能特性来看，这类储罐的设计没有配置承压密封结构，所有接口的密封等级均按照常压工况要求设置，适合存储无强腐蚀性、无高压挥发特性的常规物料，比如石化行业的中间成品油、水处理环节的中和药剂、农业领域的液态肥料、化工生产中的常温反应原料。建模过程中特意简化了非核心的内部附件结构，只保留了罐体主体、顶部护栏、安装接口这几个核心结构要素，既保证模型整体的轻量化，方便在厂区整体布局建模时调用，也能让设计人员根据自身项目的具体需求，灵活添加内部的加热盘管、搅拌装置、液位计支架等定制化附件。

　　在结构细节处理上，罐壁与罐底的连接位置做了圆弧过渡的角焊缝结构示意，避免直角连接带来的应力集中问题，这个位置是储罐受力最复杂的区域，实际生产中需要做加强焊接处理，模型中特意将该区域的结构特征做了突出显示，方便后续做有限元受力分析时直接选取对应区域划分网格。顶部栏杆的所有连接节点都做了简化的焊接示意，没有保留多余的螺栓连接细节，因为这类护栏在现场施工时大多采用直接焊接的方式固定，过多的螺栓细节反而会增加模型的冗余量，影响大场景装配时的软件运行流畅度。

　　针对不同行业的适配性，该模型的结构参数可以根据实际存储物料的特性做灵活调整：如果用于存储密度较大的颗粒散料，可以适当增加罐壁下部的板材厚度，同时在罐壁外部增加环形加强筋结构；如果用于存储有少量挥发特性的物料，可以在罐顶增加密封盖板结构，同时配套加装呼吸阀阻火器等安全附件；如果用于北方严寒地区，可以在罐壁外部预留保温层的安装间隙，方便后续添加聚氨酯保温层与外部防护彩钢板。模型的整体坐标原点设置在罐体底部中心位置，方便在厂区总装模型中直接通过坐标定位快速放置，不需要额外调整模型的基准位置，大幅提升总图设计阶段的建模效率。
