直插式迷你HDMI转接连接器结构设计

　　在消费电子线缆组装、小型影音设备改装、嵌入式显示模块调试的现场作业里，这类直插式迷你HDMI转接结构的使用频率一直不低，很多工程人员在做定制化HDMI线缆制作、狭小空间内的显示信号接驳时，都会用到这类适配部件。不同于常规成品转接线自带线缆段的设计，这款直插结构直接将公头端与排线接驳端集成在同一PCB基板上，省去了中间线缆转接的信号损耗点，也压缩了整体安装占用的空间，尤其适合设备内部空间局促、无法容纳常规转接线弯折半径的场景。

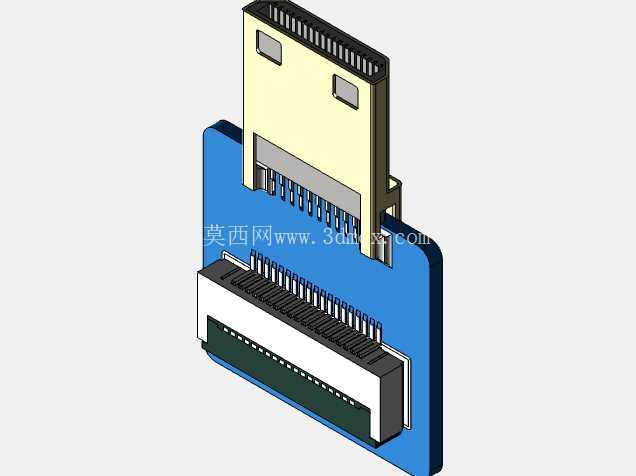

　　从实际功能来看，这款部件的核心作用是实现标准迷你HDMI公头接口与FFC软排线之间的信号直连，公头端的金手指排布完全匹配迷你HDMI接口的引脚定义，插入对应母座后可以实现差分信号、供电、接地引脚的可靠导通，另一端的排线座采用翻盖式锁止结构，排线插入后压下翻盖即可实现排线与触点的紧密压接，不需要额外焊接，现场组装时可以根据实际走线需求裁剪对应长度的FFC排线，大幅提升定制线缆的制作效率。

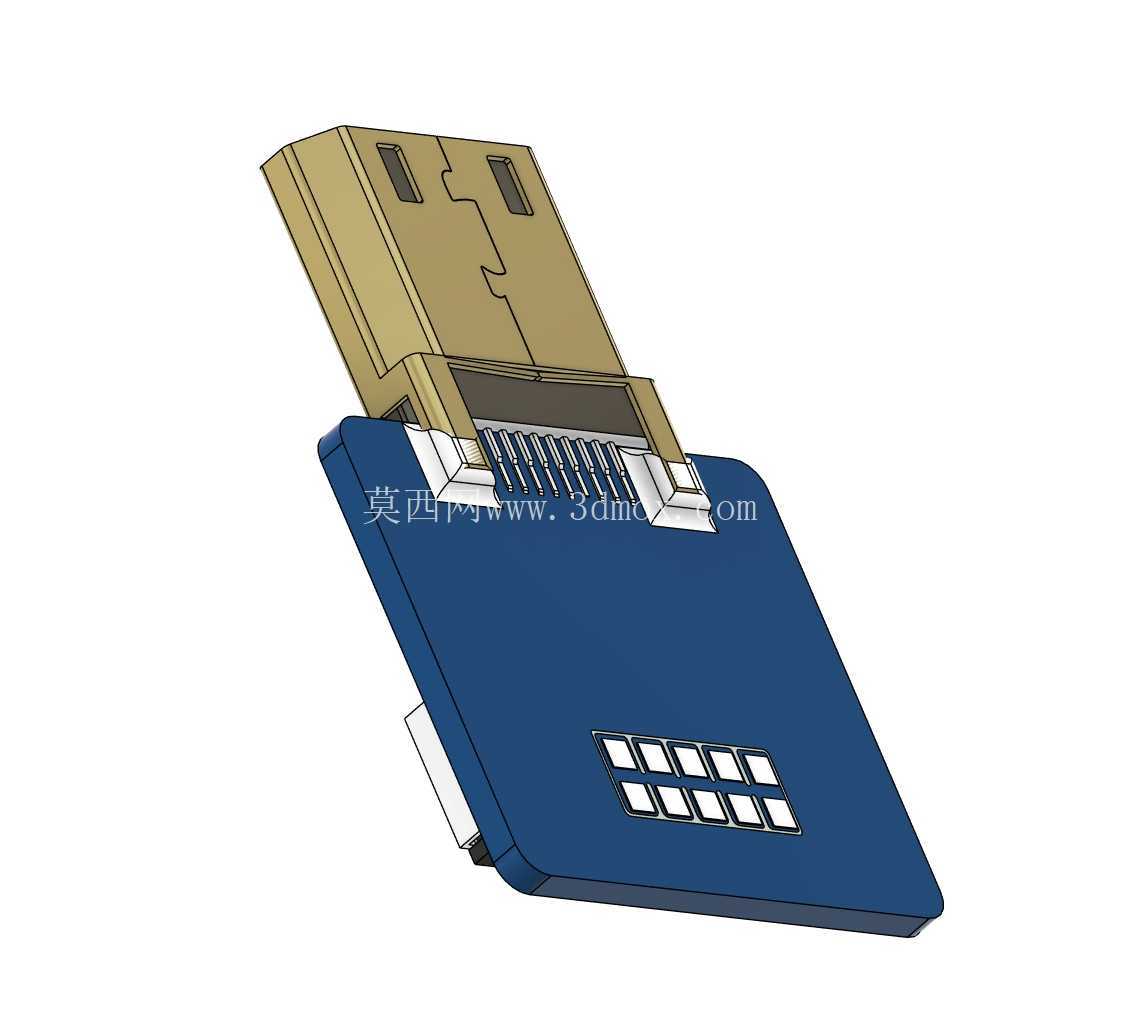

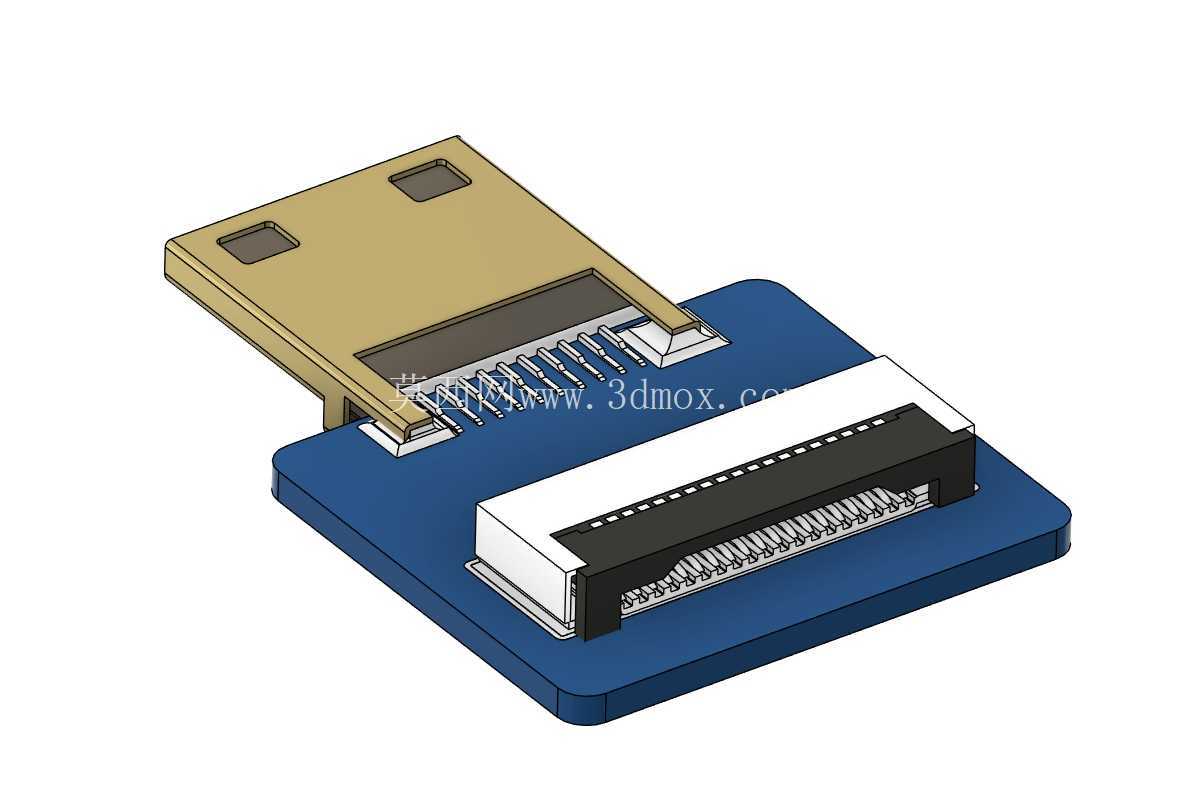

　　设计层面上，整个部件的结构排布充分考虑了安装时的干涉问题，公头端的金属屏蔽壳厚度控制在标准接口公差范围内，插拔时不会与设备接口周围的壳体产生卡滞，金属壳上的两个定位凸点与母座内部的定位槽匹配，插入后可以提供足够的保持力，避免日常使用中出现松脱断连的情况。PCB基板采用蓝色阻焊设计，基板边缘做了圆角处理，安装时不会刮伤周边的线材或者设备壳体，排线座的安装位置与公头端保持平行布局，排线引出方向与公头插入方向垂直，这种布局可以让排线从转接器侧面引出，在设备内部布线时可以顺着壳体壁走线，不会因为线材弯折顶到设备外壳。

　　尺寸边界上，公头端的外露长度符合迷你HDMI接口的标准插入深度要求，不会因为插入过深顶坏母座内部的弹片，也不会因为插入深度不足导致信号接触不良。整个转接器的总厚度控制在较低水平，安装后在接口方向上的突出量很小，适合用在薄型显示设备、小型工控板的显示输出接驳场景。排线座的引脚间距采用标准FFC排线间距规格，可以兼容市面上常规的0.5mm间距HDMI专用排线，不需要定制特殊规格排线，降低了物料选型的成本。

　　实际使用中，这类转接结构可以满足DIY定制HDMI短线、设备内部显示信号飞线转接、损坏HDMI接口的临时替换修复等多种需求，结构上没有多余的冗余部件，所有零件都服务于信号可靠传输与安装便捷性两个核心目标。公头端的引脚与PCB之间采用沉板焊接设计，焊接点被金属屏蔽壳覆盖，既可以提升引脚的固定强度，频繁插拔时不会出现引脚开焊的问题，也能对高频信号起到屏蔽作用，减少外界电磁干扰对视频信号的影响，避免画面出现闪屏、噪点等问题。排线座的触点采用镀金处理，长期使用也不会出现氧化导致的接触电阻升高问题，保证信号传输的稳定性。在做结构建模时，需要重点把控公头金手指的位置度公差、排线座与公头的相对位置精度，避免出现组装后排线引脚与HDMI引脚定义错位的问题，同时要预留金属屏蔽壳的装配间隙，保证屏蔽壳可以顺利扣合在PCB上，不会出现组装翘边的情况。
