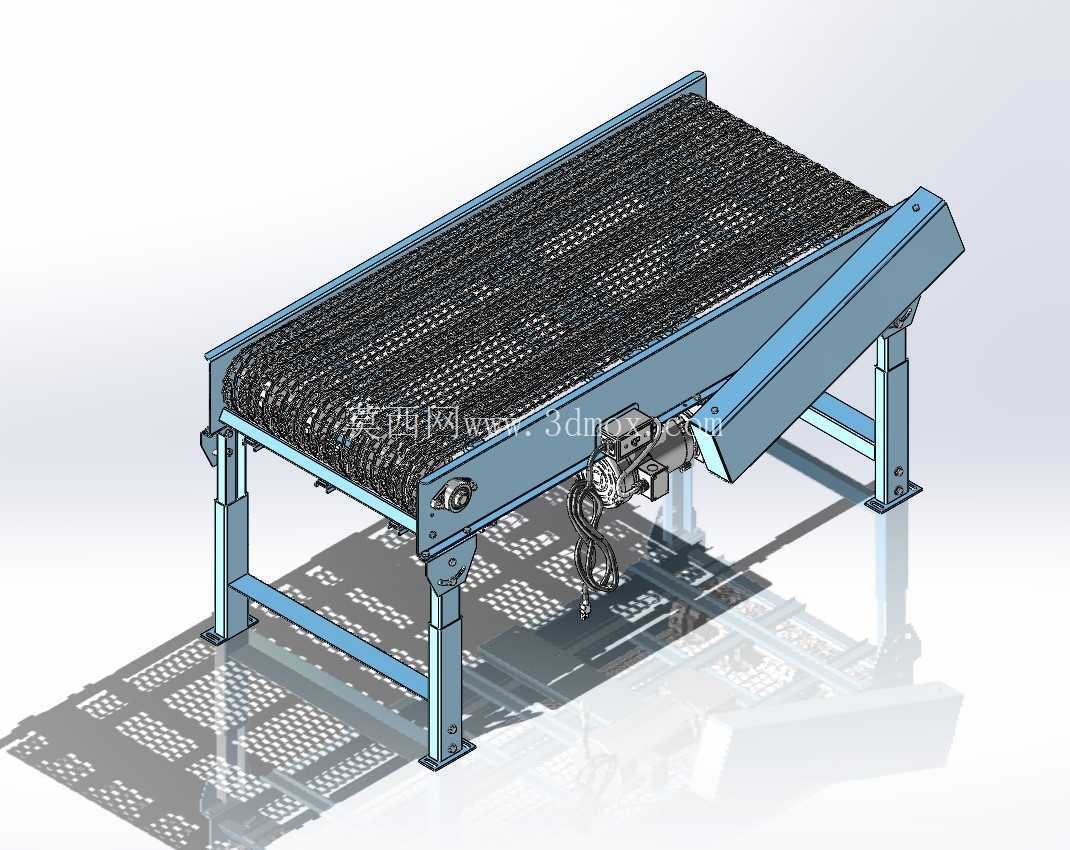

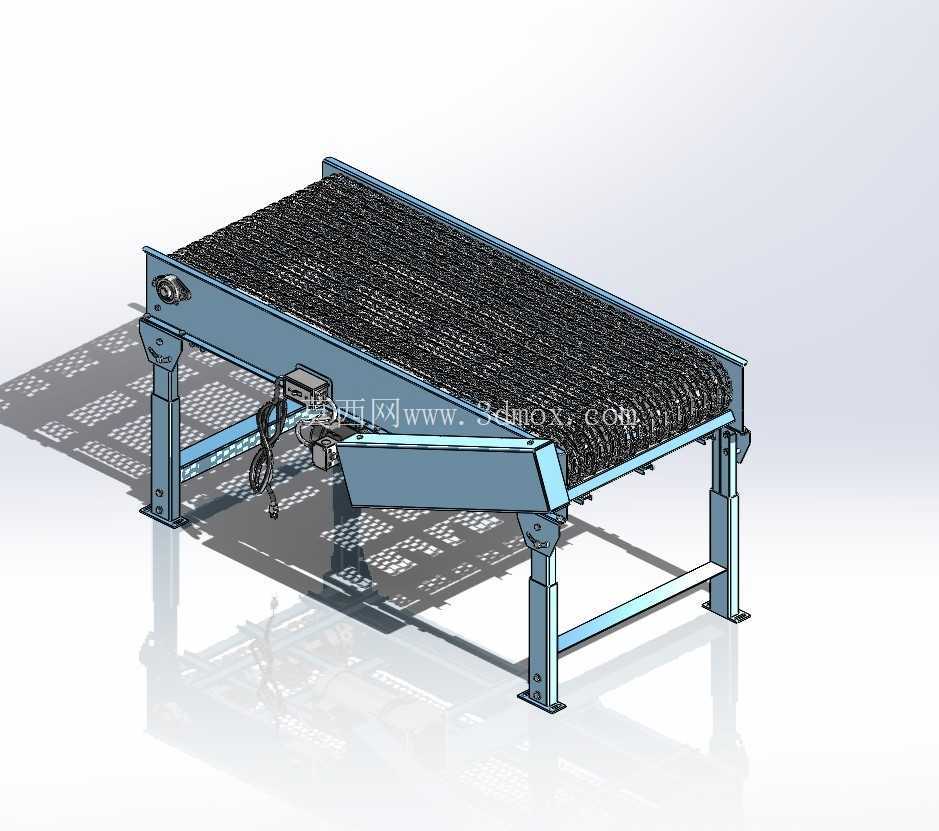

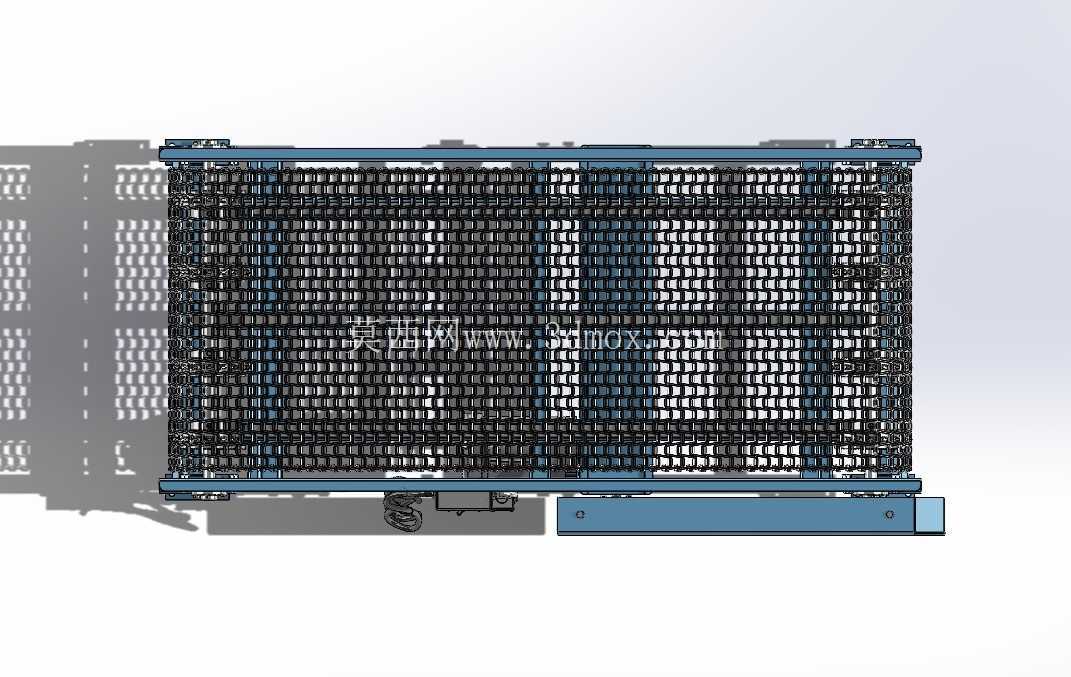

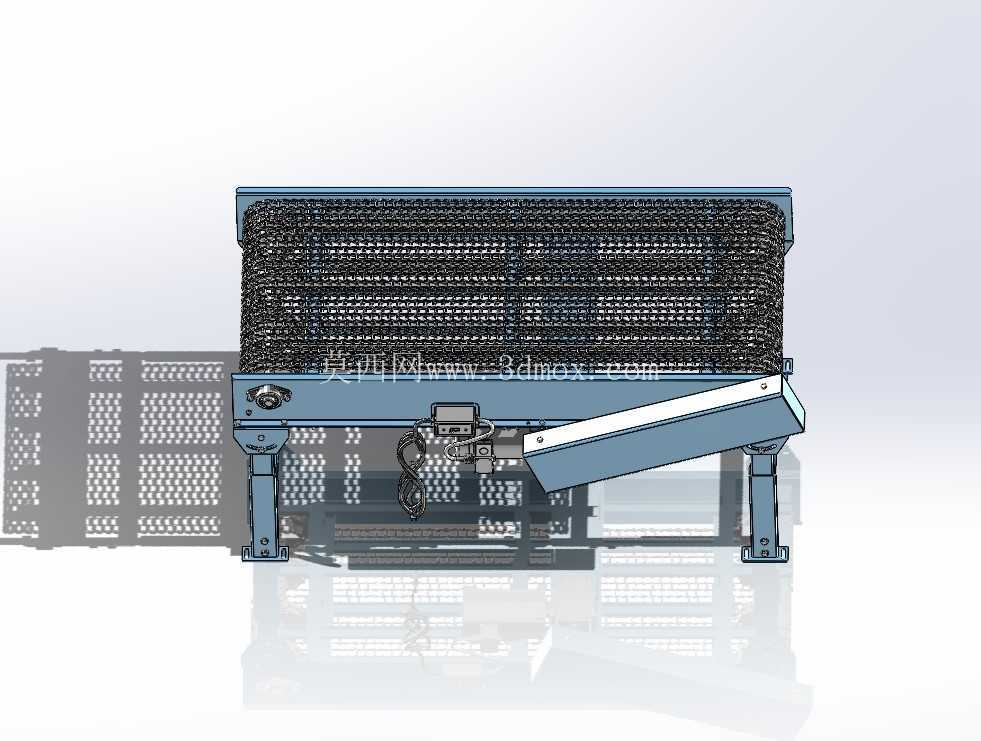

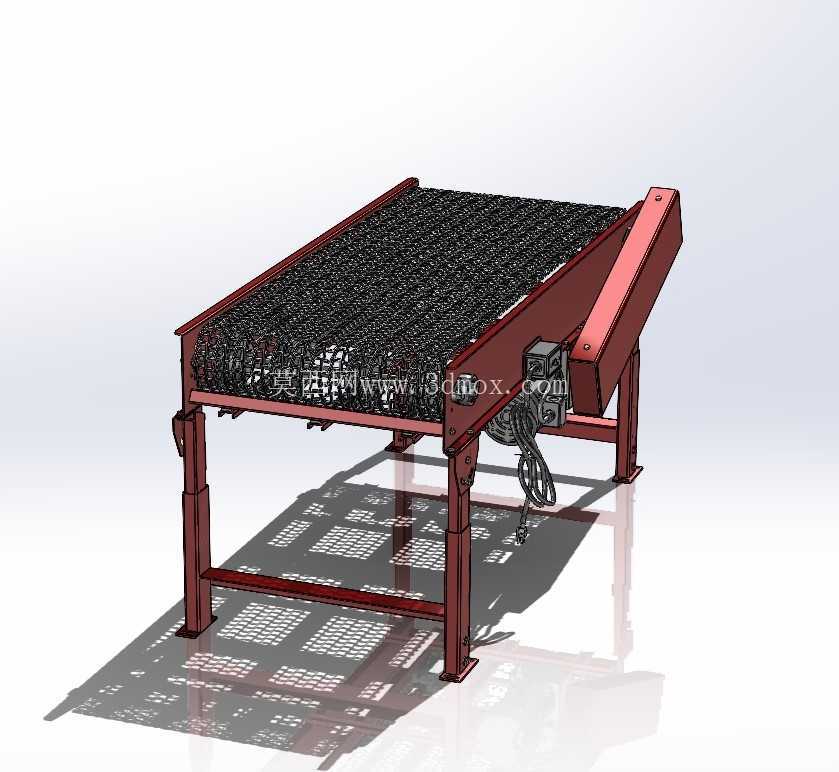

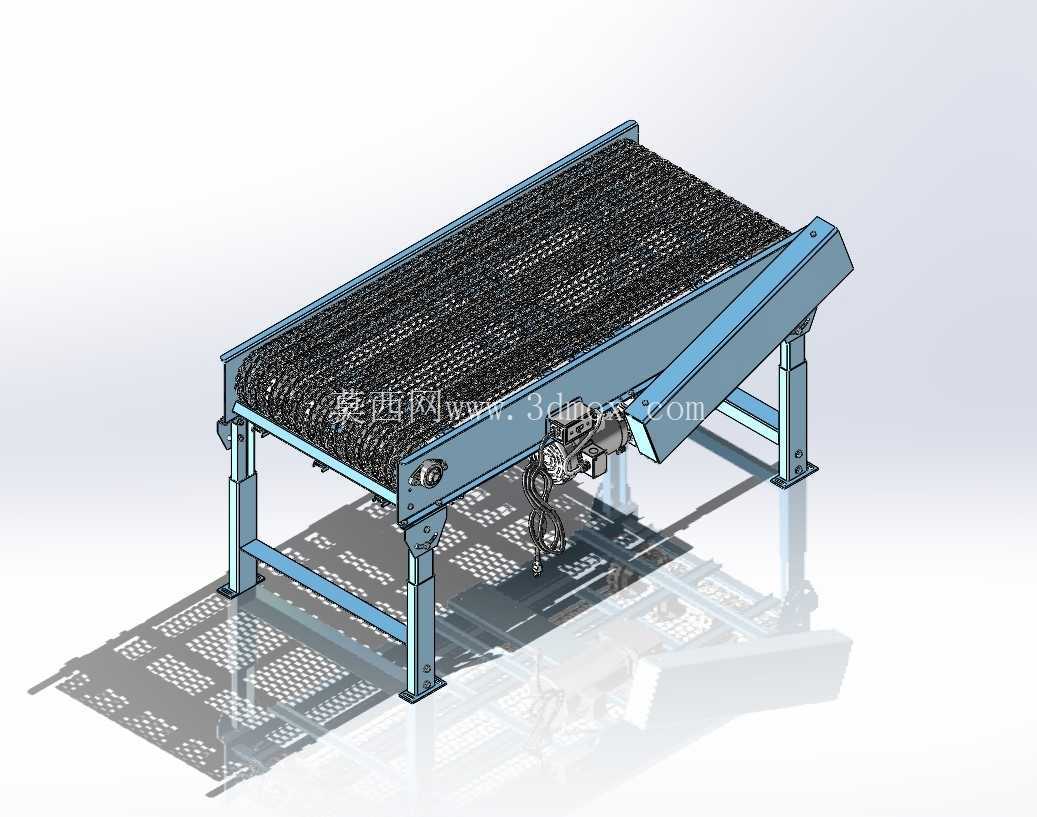

工业用钢丝网带式物料输送设备结构

　　这款钢丝网带式输送结构的设计，最初是针对多行业重载、恶劣工况下的连续物料搬运需求展开的，区别于普通皮带输送机，其核心承载部件采用编织钢丝网带，从结构根源上解决了普通皮带不耐高温、易被尖锐物料划损、透气性差无法适配烘干冷却工序的痛点。在实际产线布局中，这类设备的安装边界需要提前核算：支腿采用可调式方管焊接结构，底部预留膨胀螺栓安装孔位，可根据现场地坪高度调整整机水平度，设备进料端与出料端的高度差可根据产线衔接需求调整支腿长度，常规适配的安装宽度预留单侧至少300mm的维护空间，用于驱动端的张紧调节、电机检修作业，避免后期运维时无操作空间。从功能特性来看，开放式的钢丝网带结构自带均匀网孔，气流与液体可顺利穿透网带，

　　在食品加工的烘焙后冷却、清洗后沥水工序中，可直接配套风刀、喷淋装置使用，无需额外增设镂空托板，减少物料与托板的接触积污风险；在矿山采石工况下，钢丝网带的耐磨特性可承载粒径50mm以下的矿石、骨料运输，网带表面的编织凸起可增加物料摩擦力，避免大坡度输送时物料下滑，常规适配的输送坡度不超过18度，超过该坡度时需要在网带表面增设横向挡条，防止物料滚落。驱动端的设计采用侧装式减速电机直连主动辊，相比传统的链传动结构，减少了传动环节的功率损耗，同时主动辊表面包胶处理，增大与网带的接触摩擦力，避免网带重载时出现打滑跑偏；张紧机构采用螺杆式张紧，布置在从动辊两端，运维人员可通过两侧的调节螺栓同步调整网带张紧度，调整行程预留150mm，

　　可补偿网带长期使用后的拉伸变形量，延长网带的更换周期。网带下方的承托采用密集布置的托辊结构，托辊间距控制在200mm以内，避免重载时网带出现下凹变形，导致物料堆积、网带跑偏；设备两侧的挡板采用折弯钢板焊接结构，高度根据输送物料的堆积密度调整，常规输送散料时挡板高度不低于150mm，防止物料从侧边洒落，挡板与网带之间预留5mm的间隙，避免运行过程中网带与挡板摩擦产生异响、磨损网带边缘。在制造业装配线场景中，这类网带输送机可直接作为装配工位的承载台，网带的镂空结构可适配工位下方的废料收集、除尘风口布置，装配过程中产生的金属碎屑、包装废料可直接通过网孔落入下方收集槽，无需额外清理台面；在药品生产的洁净车间场景中，

　　网带与机架均采用304不锈钢材质制作，表面做抛光处理，无卫生死角，可适配定期的消毒、清洗作业，满足洁净区的物料转运需求，不会像普通皮带一样出现积尘、掉屑的问题。在回收分拣场景中，钢丝网带的抗冲击性能可承载破碎后金属、塑料件的连续输送，网带的镂空结构可在输送过程中完成小粒径碎屑的预筛分，减少后续筛分设备的负荷。设计过程中，机架的整体框架采用矩形钢管焊接成型，焊接后做去应力处理，避免长期重载使用后机架出现变形，支腿与横梁之间采用螺栓连接加焊接的双重固定方式，保证整机的结构刚性，满载运行时机架的振幅控制在0.1mm以内，不会出现明显的晃动，影响物料输送的稳定性。网带的编织方式采用加密人字形编织，相比普通的平织网带，人字形编织的网带表面更平整，物料输送过程中不会出现卡料的问题，同时网带的边缘做折边处理，避免钢丝头外露刮伤操作人员、勾挂物料包装。设备的电气安装预留了标准的接线端口，可直接对接产线的PLC控制系统，实现启停、速度调节的联动，驱动电机的防护等级根据使用场景选择，常规工况下采用IP54防护，潮湿、多尘工况下可升级为IP65防护，适配不同的生产环境。在安装尺寸的适配性上，该结构的长度可根据产线需求做模块化拼接，单段标准长度为2m，多段拼接时中间增设中间支腿，保证长距离输送时的结构稳定性，网带宽度可根据物料的尺寸、输送量调整，常规适配宽度从500mm到1500mm不等，满足不同产能的产线需求。
