24英寸900磅级法兰式超声波流量计结构

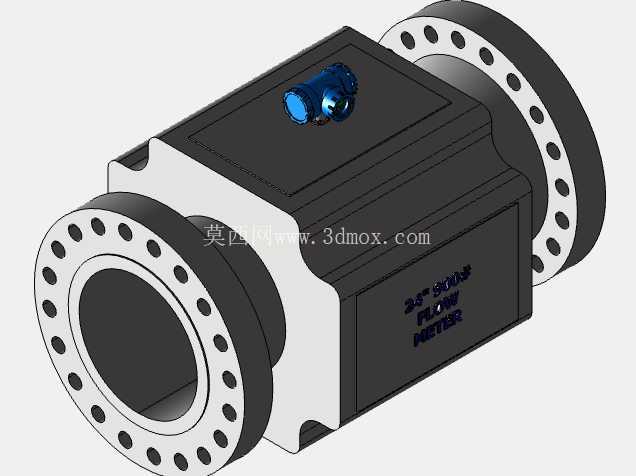

　　这款大口径法兰连接式流量检测设备，主要面向长距离输水干线、油气集输高压管线、大型化工循环水系统等大流量流体输送场景的计量需求，适配公称通径24英寸、压力等级900磅的高压管线工况，可在不破坏流场、无压损的前提下完成管内流体的瞬时流量、累计流量测算，相比传统孔板、涡轮类计量装置，不存在运动磨损部件，长期运行无需频繁拆检维护，适配含少量杂质的洁净流体工况。从结构设计逻辑来看，整体采用对称式法兰对接布局，两端法兰严格匹配对应压力等级的螺栓孔分布规范，法兰密封面采用突面结构，可适配缠绕式垫片或金属环垫实现高压密封，安装时直接与管线同规格法兰对齐穿入螺栓即可完成固定，无需额外加装变径短节，安装边界预留了足够的螺栓操作空间，

　　法兰端面到主体壳体的过渡段做了圆弧倒角处理，避免管线焊接应力集中传导至计量主体。主体计量段采用方形壳体与圆形流道结合的结构，流道内壁做了镜面级光滑处理，无突出扰流结构，保证流体流经计量段时流态稳定，减少紊流对超声信号传输的干扰；顶部集成的超声换能器安装座采用斜向开孔设计，换能器以固定倾角嵌入流道壁，信号发射与接收路径完全覆盖管道通径截面，保证不同流速下的信号采集精度，换能器外部设置了防护端盖，可满足户外露天安装的防尘防水要求，端盖预留了线缆穿线接口，可直接对接现场流量积算仪或SCADA系统。设计过程中重点考量了高压工况下的结构强度，主体壳体采用铸钢材质一体成型，壁厚经过耐压校核，可承受900磅级对应的15MPa额定工作压力，

　　壳体侧面做了局部加厚处理，对应换能器安装位置的壁厚均匀性控制在±0.1mm以内，避免超声信号传输过程中出现壁厚偏差导致的信号衰减；流道与方形壳体的连接位置设置了加强筋结构，抵消管线运行过程中产生的轴向、径向载荷，避免长期受力导致计量段形变影响测量精度。在实际选型应用中，这类大口径超声流量计常被用于长距离输水工程的贸易结算计量、油田高压注水管线的流量调配、大型炼化装置循环冷却水系统的流量监测，安装时需保证前后直管段分别满足前10倍管径、后5倍管径的要求，避免弯头、阀门等扰流件影响测量精度；模型的结构细节完整还原了法兰螺栓孔分布、换能器安装位置、壳体加强结构等关键设计要素，可直接用于管线集成设计的装配干涉校验、计量站场的布局模拟，也可作为同类大口径工业仪表结构设计的参考蓝本，帮助设计人员快速掌握高压大口径流量仪表的结构布局逻辑、安装尺寸边界，减少前期方案设计的重复建模工作量。
