两英寸法兰连接旋塞式截断阀

　　现场管路布置时，这类两英寸法兰式旋塞阀常被放在需要快速全开或全关的管段上，尤其适合油品、化工介质、吹扫管线以及需要低流阻直通通道的场合。与多回转闸阀相比，旋塞启闭动作只需要约九十度旋转，操作行程短，阀位状态直观；在检修旁路、计量支路、装卸管线和分配管汇中，能够减少误操作判断时间，也便于现场人员根据手柄或顶部方头位置确认阀门是否处于导通状态。

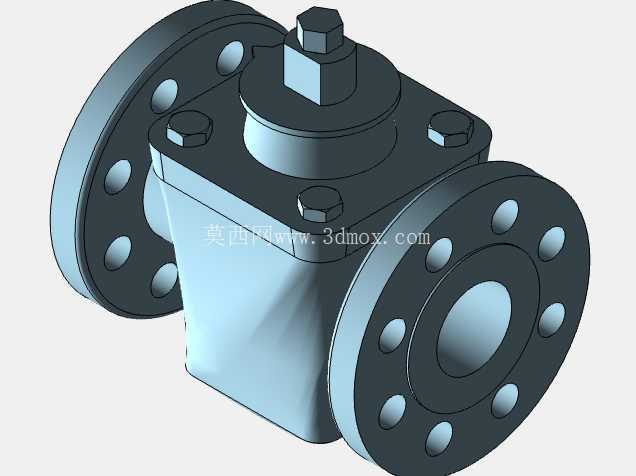

　　模型主体采用两侧法兰与中部方形阀体组合的结构。法兰端按照短图案ANSI-300 FxF的边界进行表达，法兰盘上均匀布置螺栓孔，端面保留密封面区域；建模时需要特别注意法兰外径、螺栓孔分布圆、孔数与孔径之间的对应关系，这些尺寸直接决定现场能否与配对法兰、垫片和紧固件顺利装配。中部阀体没有采用复杂曲面外壳，而是以近似方形的承压腔体呈现，这种造型在铸件工艺上有利于形成较均匀的壁厚，也为顶部塞体密封压盖提供了稳定的安装平面。

　　流道设计以直通式为核心。介质从一侧法兰进入，经过阀体内部与旋塞上的贯通孔，再从另一侧法兰流出。全开状态下，流道方向与管道轴线基本一致，压力损失相对较小，也不容易在阀腔内形成明显的滞留死角。对于需要定期通球、吹扫或要求介质置换彻底的管线，这种直通特征比某些曲折流道阀件更有优势。截断时，旋转中间塞体，使塞体孔道偏离管路轴线，塞体实体部分覆盖流路口，配合密封面实现关断。

　　顶部结构是该阀建模和装配理解的重点。塞体从阀体上方装入，上部设置压盖与压紧结构，通过紧固件向下施加预紧力，使塞体与阀体密封面保持接触。图中顶部可见方形操作头及六角紧固件，方头用于配套扳手或执行机构传递扭矩，六角件则承担压盖连接与维护调节作用。建模时不能只把这些零件做成外观块体，应保留装配层级：阀体、塞体、压盖、螺栓、螺母、操作头各自独立，才能在工程图、干涉检查和维修模拟中体现真实关系。

　　阀体侧面与顶部的螺栓布局需要结合密封受力来理解。方形阀体四角及压盖附近的紧固件并非单纯装饰，它们决定了维护时压盖能否均匀受力。若预紧力偏斜，塞体可能转动卡滞，或者局部密封比压不足；若压得过紧，又会增大操作扭矩并加速密封面磨损。因此在三维结构表达中，螺栓轴线、支承面、螺纹旋合长度和工具操作空间都应留出合理边界，避免后期现场扳手无法就位。

　　安装边界方面，两侧法兰端面构成主要管道连接基准。布置设备时，除核对两法兰端面之间的结构长度外，还要在阀门周围留出拆装空间：上方需要满足塞体、压盖和紧固件的抽出或检修高度，两侧应能放置法兰螺栓并进行对角紧固，阀体下方不宜与支梁、地坪或保温层贴死。若配置气动、电动或液动执行机构，顶部方头以上还需增加驱动装置高度，并核算驱动支架与阀盖连接面的尺寸。

　　从使用特性看，旋塞阀更强调快速截断和通路切换，而不是精细调节流量。若长期处于半开位置，高速介质可能冲刷塞体密封面，导致密封性能下降；因此在选型和管路设计时，通常将其作为切断阀使用。对于含颗粒介质，还应结合具体密封材料和冲洗结构判断适用性，不能仅凭外形相似替代球阀、闸阀或截止阀。

　　三维建模过程中，可先以管道轴线为基准建立两侧法兰和中心流道，再完成阀体承压外形；随后按照塞体旋转轴线建立顶部装配关系，最后补充压盖、螺栓和操作头。法兰孔应采用圆周阵列，保证孔位与标准配对法兰一致；阀体外部加强轮廓和铸造圆角需在不影响装配尺寸的前提下表达。这样得到的模型不仅可用于外观展示，也能服务于管道布置碰撞检查、维护空间校核、备件结构理解以及阀门选型沟通。
