75毫米规格平开式金属门合页铰链

　　这套铰链结构在日常设备与建筑配套里属于最常见的转动连接件，两片页板分别贴合门框与门扇侧端面，中间通过卷圆形成的筒状铰轴套穿入销轴，实现门扇绕固定轴线做定角度开合。做结构校核时首先要确认的就是转动副的同轴度：多段卷圆分段布置在两片页板上，合页闭合后所有卷圆内孔必须共线，若同轴度偏差过大，门扇转动全程会出现卡滞、局部磨损加剧，长期使用后还会出现门扇下沉、边角剐蹭地面或门框的问题。

　　从安装边界来看，该款铰链标称长度75mm，属于中小规格平开铰链，适配厚度30-50mm的常规门扇，单扇门根据自重通常配置2-3件，沿门侧边竖直均布，承重通过页板上的沉头安装孔传递到门框基体。页板上的安装孔做了沉头处理，紧固件装入后钉头完全沉入板面以下，不会突出干涉门扇与门框的贴合面，关门时两侧页板对折贴合，间隙控制在毫米级，不会出现夹手或缝隙漏风的问题。

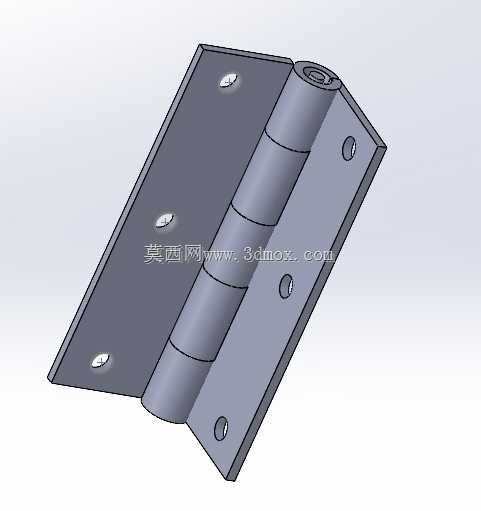

　　建模过程中页板部分采用钣金特征生成更符合实际加工工艺：先裁切出矩形板坯，在对应位置冲制安装孔与沉头位，再将板边的卷圆部位逐段折弯卷制成筒，分段卷圆的布局特意错开——两片页板的卷圆段交替排列，合装后轴向互相限位，不会出现销轴窜动、页板沿轴向滑脱的情况。销轴穿入整组卷圆内孔后，两端做铆边或者卡簧限位，把两片页板约束为只能绕轴相对转动，其余五个自由度全部限制，这也是铰链类零件最核心的运动约束逻辑。

　　实际应用场景里，这类铰链不止用于普通房间木门，在电气柜柜门、设备防护门、小型机柜检修门、稳压设备柜体上也大量使用。柜体类应用对铰链的要求和民用木门略有区别：柜门需要频繁开启检修，转动次数远高于普通房门，因此铰轴配合间隙要预留合理的磨损余量，既不能间隙过大导致柜门晃动歪斜，也不能过紧造成开门阻力大、操作费力。页板表面做发黑或者喷塑处理后，在车间多尘、偶尔有凝露的环境下也能延缓锈蚀，避免长期使用后锈死无法开门。

　　设计选型时还要核对开门角度需求：常规平开铰链在页板侧边做了小尺寸避让倒角，门扇最大开启角度可以达到180度，门扇打开后可以完全贴靠到墙面或者柜体侧面，不会被铰链自身结构挡住，方便设备内部元器件检修、物料进出。如果安装位置侧边有管线、凸起结构，也可以根据布局调整铰链安装位置，避开干涉区域。

　　从受力路径分析，门扇自重产生的径向载荷全部通过页板传递到卷圆部位，再经由销轴传递到门框侧页板，因此卷圆和页板的衔接圆角不能做尖角，折弯处要保留符合钣金工艺的内R角，避免应力集中导致卷圆根部开裂。安装孔的位置距离页板边缘、卷圆中心都预留了足够的边距，拧紧紧固件时不会出现板件边缘开裂、孔位变形的问题。整套模型把两片页板、销轴的装配关系完整还原，运动状态下可以直观演示开合全过程，做柜体结构设计时可以直接调取匹配安装孔位，在整机装配里验证门体开合的干涉情况，提前排查安装间隙不足、转动卡滞的隐患，减少后期样机试制时的返工量。
