双入口五路空气分流歧管结构

　　这套双入口五路分流歧管主要面向压缩空气分配场景，常见于小型气动试验台、多工位夹具供气、实验室气路梳理、自动化设备末端气源扩展以及教学演示装置。它的核心作用不是增压或调节压力，而是把一路或两路输入气源稳定、清晰地分配到多个用气点，减少现场软管直接分叉造成的走线混乱、接口受力和后期维护困难。

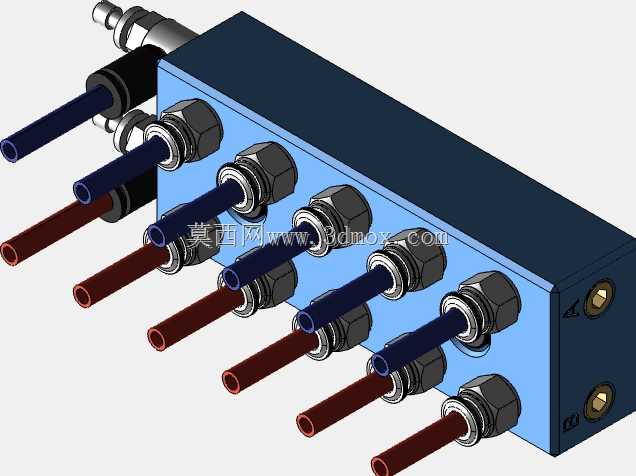

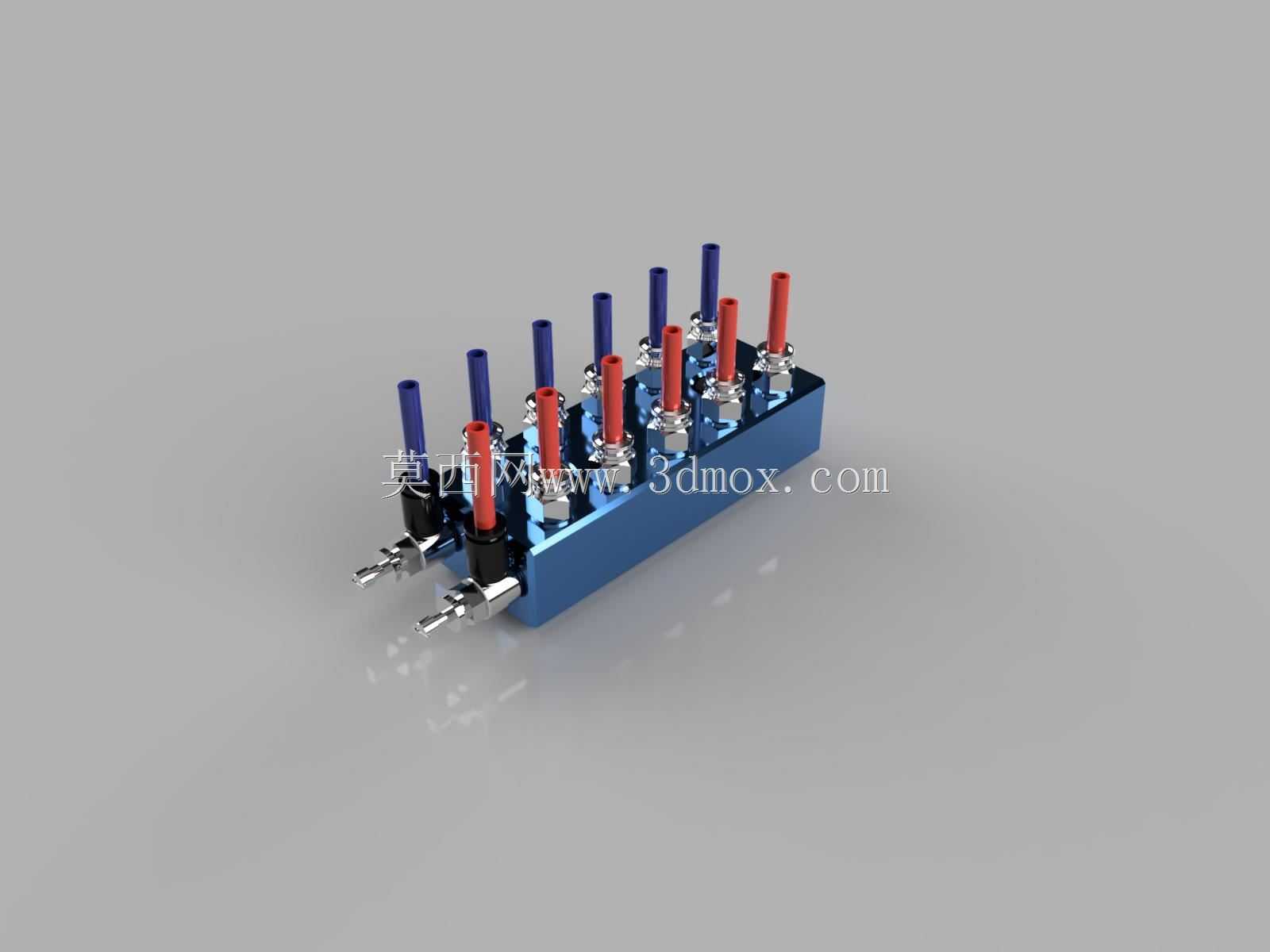

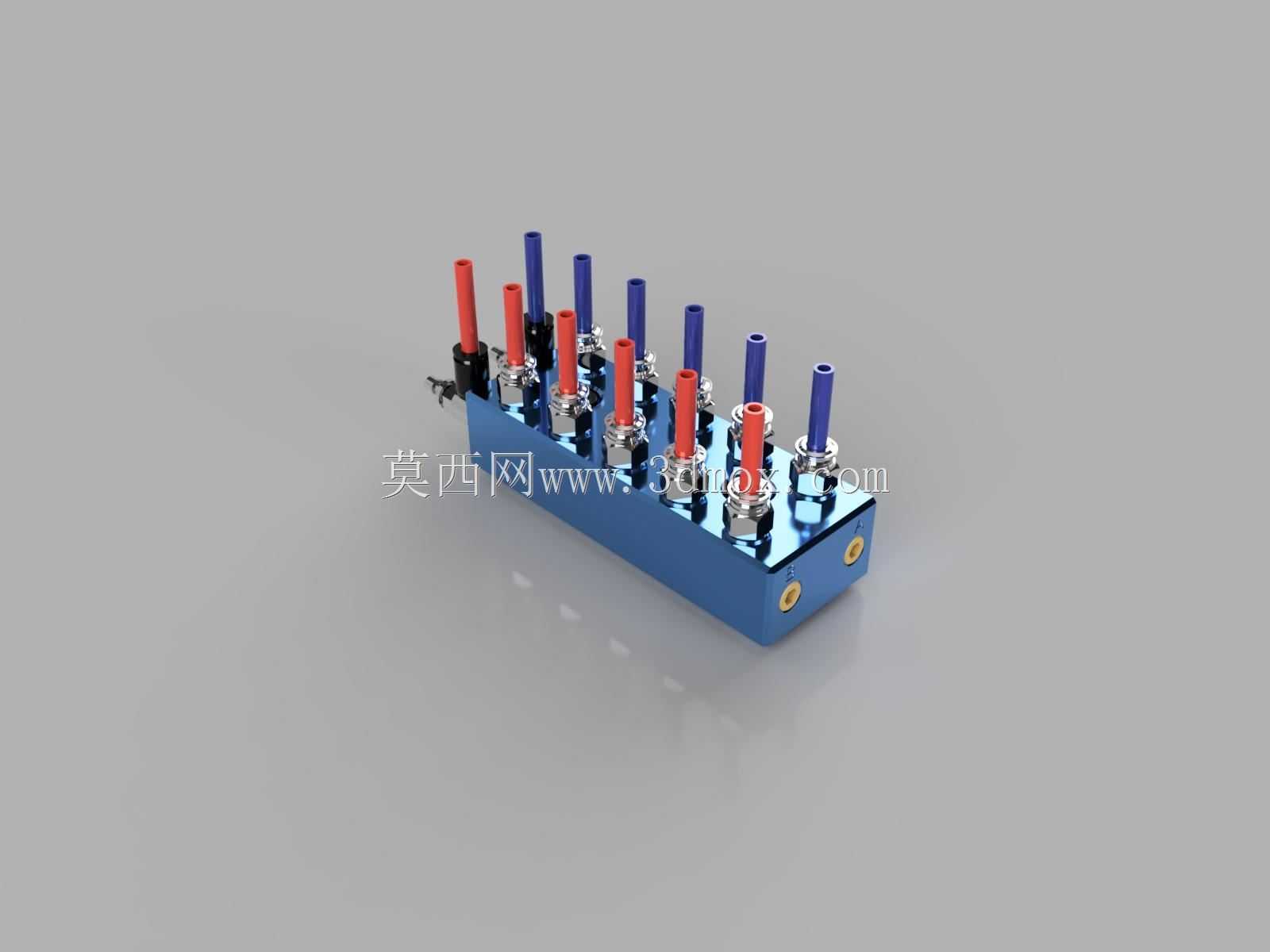

　　从结构上看，主体采用长条块状阀岛式布置，底部为矩形安装基体，内部形成连通气腔。基体两端或侧面设置输入接口，顶部沿长度方向排列多组输出接头。图中输出端采用红蓝两种颜色区分，红色支路与蓝色支路在装配识别上更加直观，便于维护人员快速判断不同气路、压力区或功能回路。对于需要同时接入正压、负压，或者区分常用气路与备用气路的设备，这种颜色识别可以降低接错软管的概率。

　　接口规格围绕1-4 BSP螺纹展开，BSP螺纹在气动管路、英制管接头和进口设备维护中使用较多。建模时需要重点控制螺纹公称尺寸、有效旋合长度、端口倒角以及密封面位置。若仅用于外观和干涉检查，可按标准牙型进行简化表达；若用于加工，则应在工程图中明确螺纹标准、公差、端面粗糙度和密封方式。实际装配中，这类接口通常配合生料带、密封胶或铜垫圈完成密封，因此端口周围必须预留扳手空间，不能只按接头理论外形布置。

　　歧管本体的设计思路偏向紧凑集成。相较采用多个三通、四通接头串联，整体式分流块的泄漏点更少，外形更规整，安装时也更容易固定。块体内部流道应避免急剧转折，入口到各出口的流道截面不宜突然缩小，以降低局部压损。五路输出沿直线等距排布，相邻接头之间要考虑软管弯曲半径、快插接头插拔动作以及手指操作空间。若接头间距过小，即使模型中能够装配，现场也可能出现软管互相挤压、扳手无法就位、维护时必须拆卸相邻接头的问题。

　　安装边界方面，矩形基体底部应保持平整，可通过底面贴合安装板，也可利用侧面或端部孔位固定。模型中基体端部可见安装孔结构，设计时需确认孔径、沉孔深度、孔边距以及与内部气腔的安全壁厚。安装孔不能与流道过近，否则钻孔后可能形成贯通缺陷，承压时也会产生应力集中。对于铝合金或黄铜加工件，流道与安装孔之间的实体壁厚应结合工作压力、材料强度和密封要求复核；若采用3D打印，则还要考虑打印方向、支撑去除和内部通道清粉难度。

　　外形尺寸需要服从三个约束：一是接口数量和接头高度，二是管路操作空间，三是设备面板上的安装区域。顶部接头直立布置，占用高度较大，但软管走向直观，适合开放安装面；若设备内部高度受限，可改为侧向出气或低位接头形式。基体长度由五路接口中心距决定，宽度则受输入接口、主流道直径和固定孔位置影响。建模时应把接头、锁紧螺母、密封件和软管最小弯曲段一并纳入装配，不应只建立金属块本体，否则在设备总体布置中容易低估实际包络。

　　在功能特性上，双入口结构提供了更灵活的供气方式。两路输入可以作为同一气源的冗余接入，也可以分别连接不同压力或不同介质回路；若内部为连通腔，则可实现汇流后再分配，若设置隔断，则能形成两组独立气路。具体是否连通，必须在结构设计阶段明确，因为这直接决定内部钻孔路径、堵头位置和密封方案。对于需要独立控制的支路，还可在各输出端外接球阀、节流阀或微型电磁阀，使歧管承担气源分配基座的作用。

　　工程建模时，建议先确定输入、输出接口的空间坐标，再反推本体外形和内部流道。外部模型应保留接头六角面、螺纹起始端、安装孔、倒角和堵头位置；内部流道可通过相交孔表达，并在交叉处检查毛刺残留和工艺孔封堵。流道端部通常需要工艺堵头，模型中应体现堵头安装深度及外部避让区。对于气动元件，边缘倒角并非单纯装饰，它可以减少加工锐边、提高密封件装配通过率，也能避免操作人员在检修软管时被划伤。

　　现场使用中，这类分流块通常固定在设备支架、墙板或工作台侧面，输入侧连接主气源处理件，输出侧分别接至气缸、真空发生器、气动卡盘、吹扫喷嘴或检测仪器。规整的歧管能够让气源主干与支路边界清楚，压力损失可控，故障排查也更直接。设计人员在选型或建模时，应同时核对工作压力、流量需求、接头通径、管路材质和周围维护空间，而不是仅依据接口数量确定结构。

　　整体而言，该歧管结构简洁，功能明确，适合作为气动系统中的集中分配节点。其三维建模重点不在复杂曲面，而在接口标准、内部流道、安装壁厚、操作空间和装配干涉的协同处理。把这些工程细节落实到模型中，后续出图、加工、装配和气路维护都会更加顺畅。
