直立式90度BT40刀具放置固定座

　　在数控加工车间的日常运维场景中，刀具的有序收纳与快速取用直接影响换刀效率与作业安全，这款直立90度BT40刀具固定座，正是针对加工中心机外刀具暂存、工位旁刀具整理的实际需求开发的实用工装。不同于常见的倾斜式刀架，该结构采用直立90度安装姿态，刀具装入后轴线与安装基面保持垂直，既可以通过法兰底座固定在工作台侧方、刀具柜侧壁，也能通过底座的安装孔直接锁附在机床防护边的预留安装位上，适配车间内多数需要就近放置BT40规格刀柄的场景。

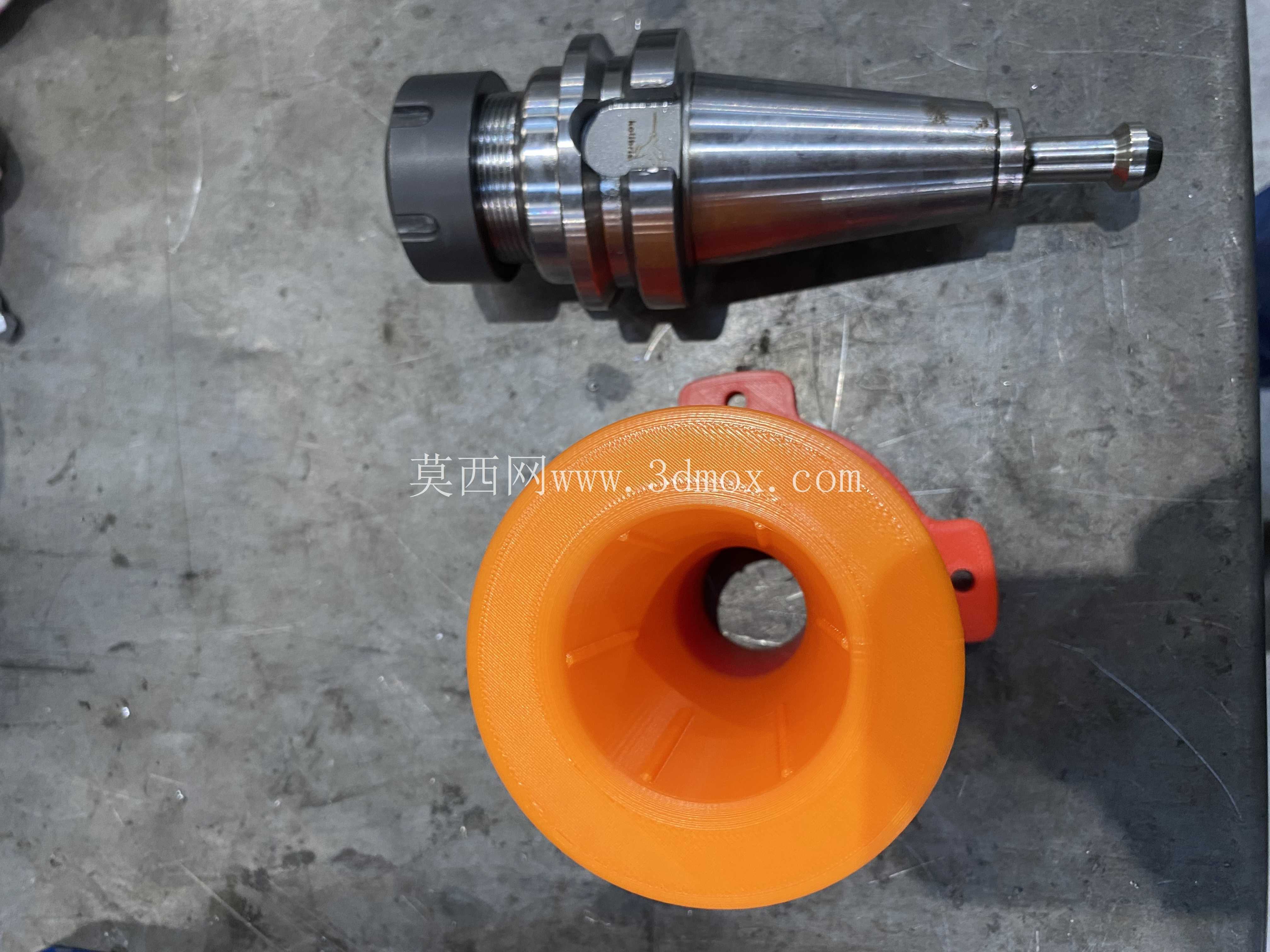

　　从功能设计上看，座体前端的锁紧孔结构是核心实用设计，刀柄插入座体的定位腔后，可通过锁紧孔拧入紧定螺钉，对刀柄的定位凹槽进行侧向顶紧，避免车间内行车吊运工件、设备运行产生振动时，刀柄从座体中滑落磕碰，既保护刀柄锥面的定位精度，也消除刀具掉落砸伤操作人员的安全隐患。座体的定位腔尺寸严格匹配BT40刀柄的锥度与外径公差，装入后刀柄无明显旷量，锥面贴合均匀，长期使用也不会因为反复插拔出现定位松垮的问题。

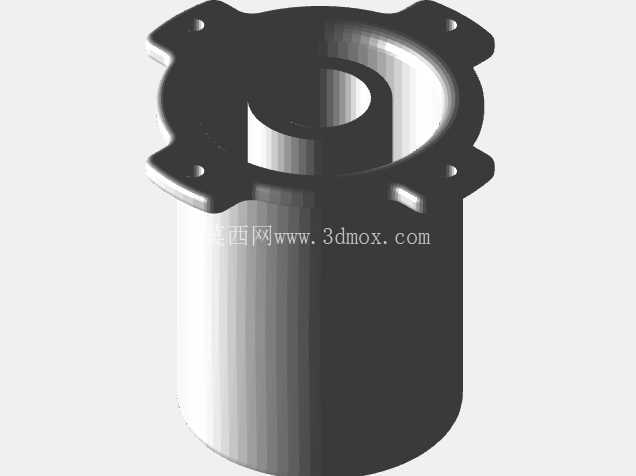

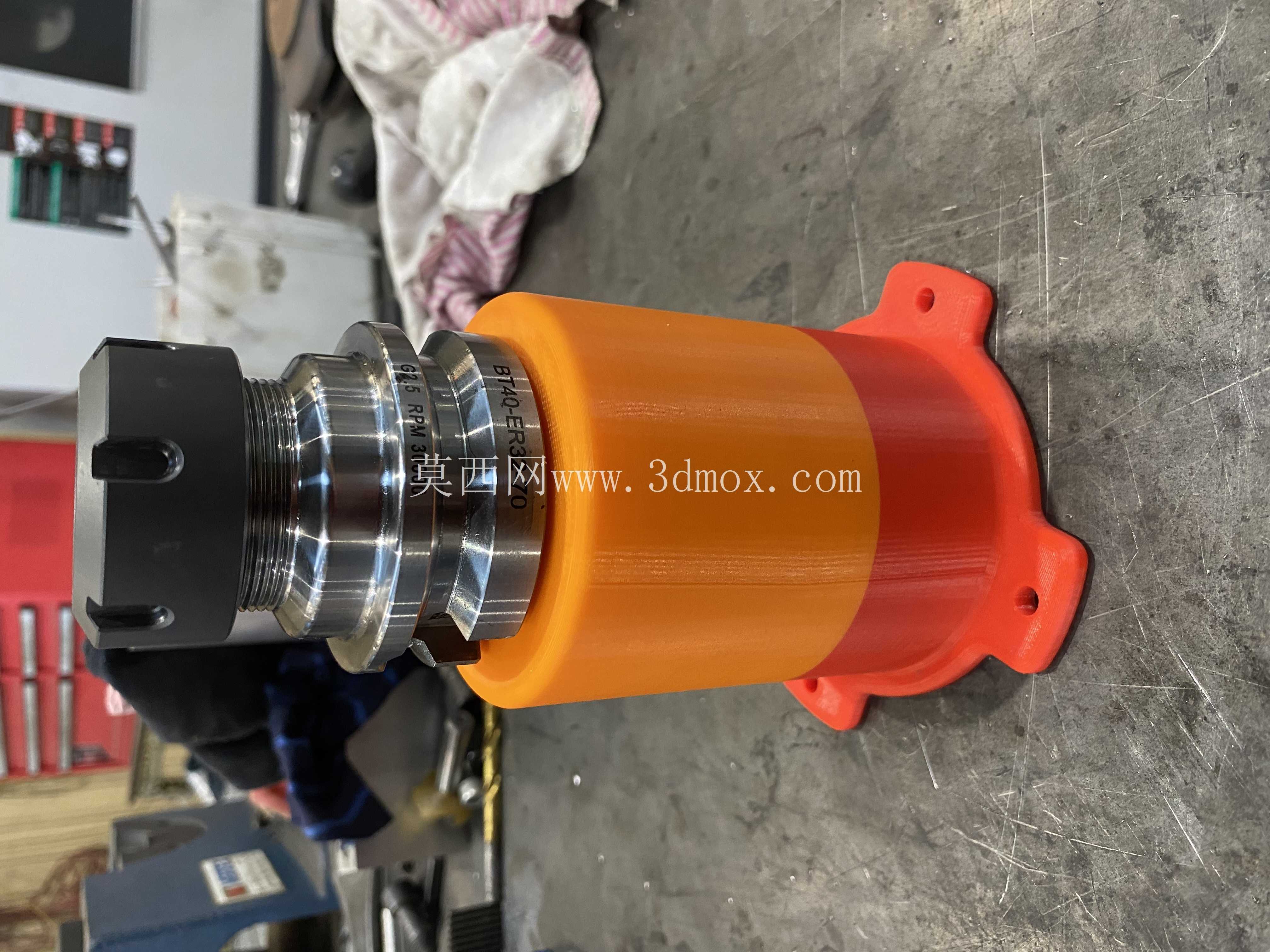

　　设计过程中优先考虑了无支撑3D打印的工艺可行性，整体结构没有大角度悬空特征，所有外伸结构的自支撑角度均控制在FDM工艺可直接成型的范围内，打印时无需额外添加支撑结构，既减少打印后去除支撑的工作量，也避免支撑残留影响安装面与定位腔的表面精度。座体采用分段式的结构设计，前端金属质感的定位段对应刀柄配合区域，保证配合精度与耐磨性能，中段橙色的握持段做了防滑的表面处理，方便操作人员取放整个刀座时握持施力，后端红色的法兰安装边设置了三个均匀分布的安装耳，每个安装耳上预留了沉头安装孔，安装时螺钉头可以完全沉入孔内，不会突出安装面剐蹭操作人员或刀柄。

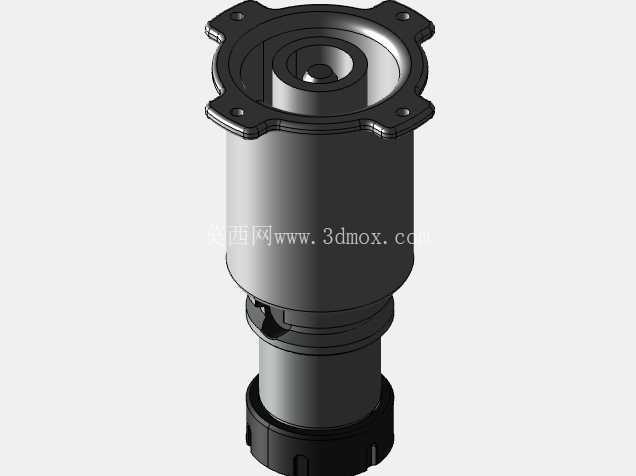

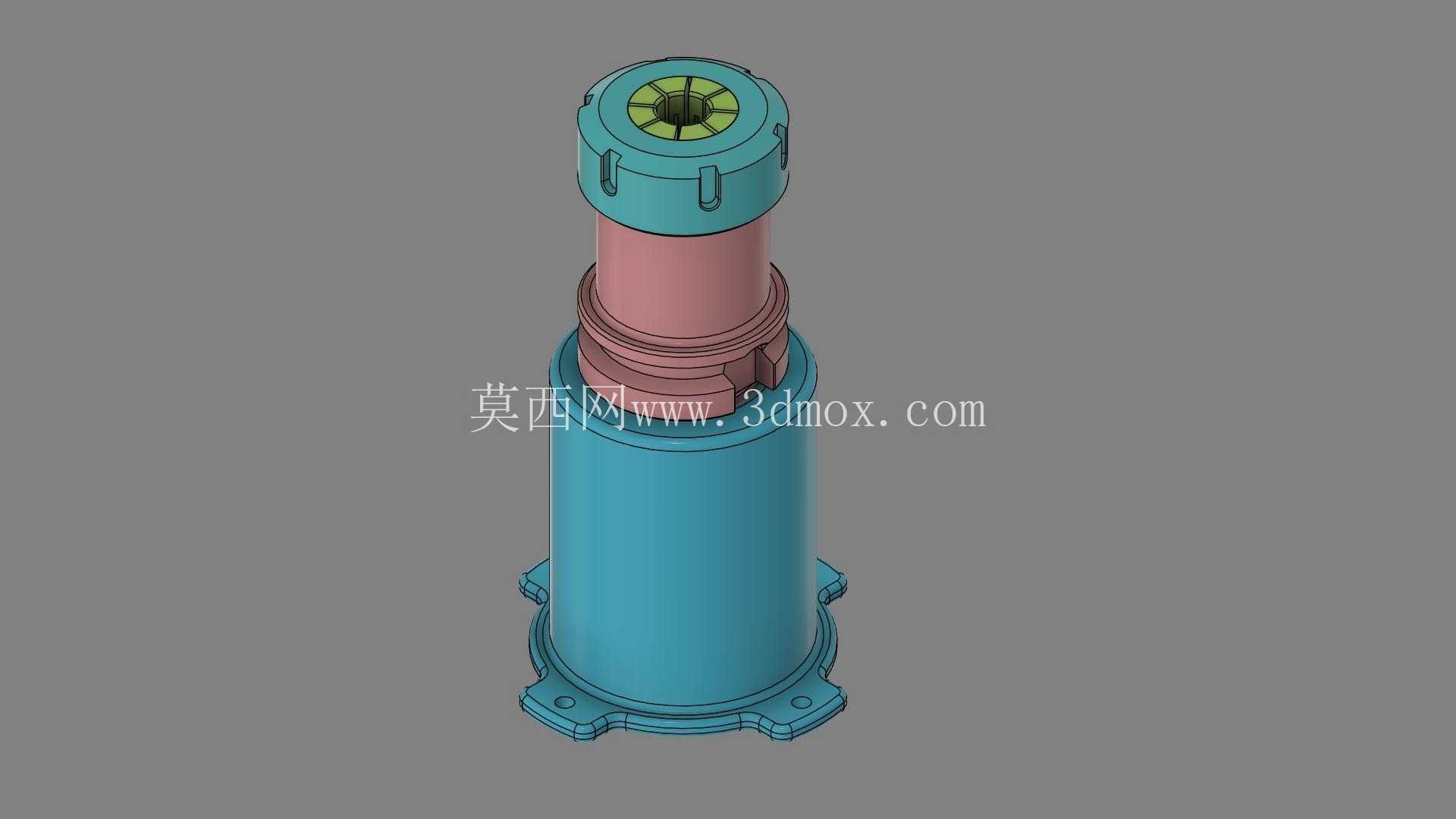

　　安装边界方面，法兰安装边的三个安装孔中心圆直径适配车间常见的刀具架安装孔距，既可以使用M6内六角螺钉直接固定在厚度5-20mm的安装板上，也能通过卡箍适配固定在直径40-60mm的型材立柱上，满足不同工位的安装需求。座体整体的轴向长度控制在合理范围，装入标准长度的BT40-ER32刀柄后，刀柄尾部不会突出座体后端，避免安装时尾部与安装基面产生干涉。定位腔的深度经过反复校核，既保证刀柄插入后有足够的配合长度维持定位稳定性，也不会因为深度过深导致刀柄取出时卡滞，操作人员单手握持刀柄即可顺畅完成插拔动作。

　　实际使用场景中，这款刀座既可以单只独立安装在机床操作侧，用来放置当前工序正在使用的刀柄，减少操作人员往返刀具柜取刀的走动距离；也可以多只成排安装在刀具整理台面上，作为刀具刃磨、组装后的临时放置工位，避免刀柄锥面直接接触工作台面造成磕碰划伤。相比传统的木质或塑料简易刀座，该结构的锁紧设计能更好适配车间有振动的作业环境，无支撑打印的设计也方便车间根据自身工位数量需求，快速打印制作适配自身安装尺寸的定制化刀座，无需开模即可快速落地使用，大幅降低工位工具整理的改造成本。结构上没有多余的冗余设计，所有特征均服务于刀具固定、安装固定、防滑防脱的实际功能，没有为了外观添加无实际作用的装饰结构，整体刚性满足日常放置BT40刀柄的承重需求，长期使用不会出现座体变形导致的刀柄定位偏移问题。
