法兰盘式行星减速齿轮箱结构设计

　　在自动化产线的伺服进给工位、小型输送设备的驱动端以及包装机械的分度执行机构里，经常需要在电机和负载之间加装一级大减速比的传动单元，用来把伺服电机的高转速低扭矩输出转换成执行端需要的低转速大扭矩动力，同时还要保证传动背隙小、同轴度高、安装占位紧凑，这款法兰式行星齿轮箱就是针对这类场景完成的结构建模。

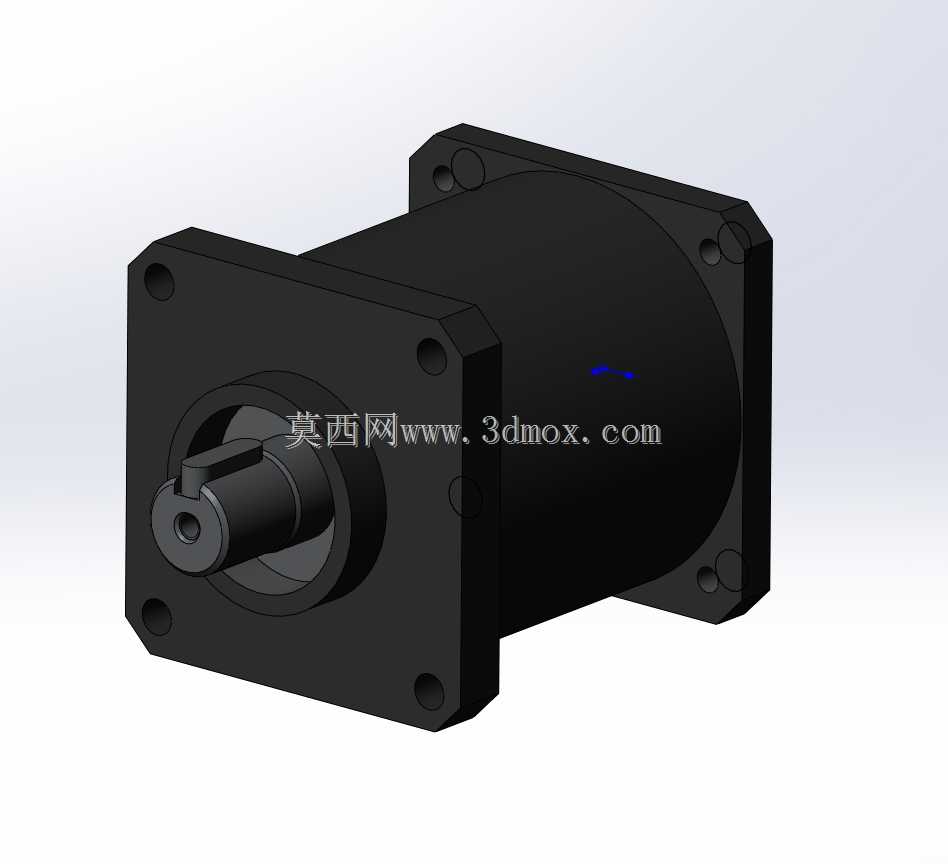

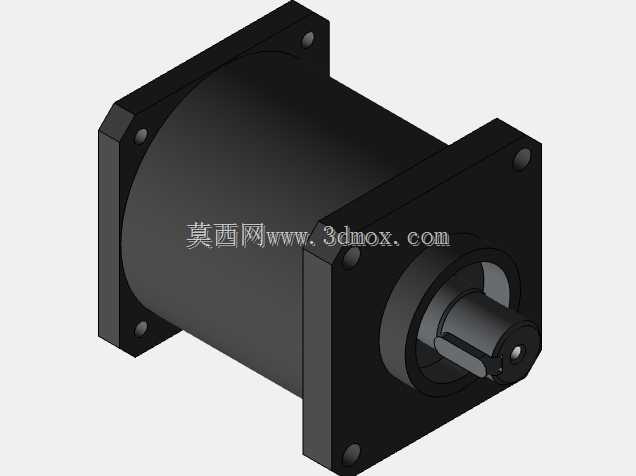

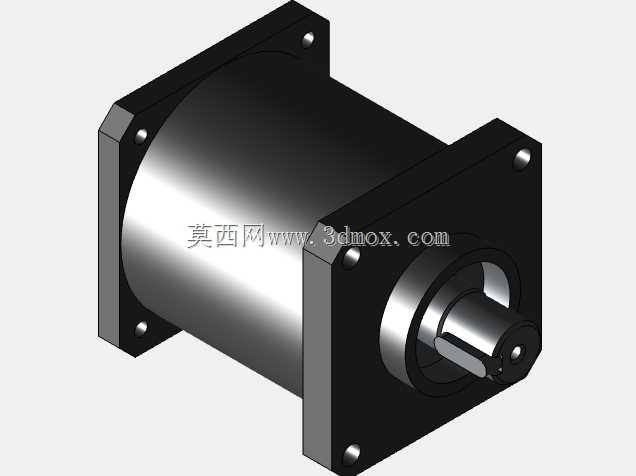

　　从整机外形来看，箱体采用两端方形法兰的布局形式，输入端法兰直接对接驱动电机的安装止口，输出端法兰朝向负载侧，中间的主壳体为圆柱筒状结构，这种方-圆-方的轮廓组合在装配空间里的边界非常清晰：方形法兰的四个角点预留了贯通安装孔，孔位分布在法兰对角位置，现场安装时既可以从齿轮箱侧穿入螺栓锁紧到电机端面上，也可以反向从电机法兰侧穿钉固定，两种走线走管的布局都能适配。做整机布局校核的时候，只需要把两端方形法兰的外接轮廓、圆柱壳体的最大回转直径、输出轴的伸出长度这三个尺寸包络提取出来，就能快速在装配体里判断是否和周边的护罩、走线槽、相邻工位机构发生干涉，不用反复拆解内部零件逐一核对。

　　内部轮系采用经典的行星减速构型，动力从输入端的太阳轮传入，带动周向均布的多个行星轮同时啮合，行星轮在固定内齿圈的约束下绕主轴公转，最终通过行星架把减速后的动力传递到输出轴。这种多齿同时啮合的结构，相比普通平行轴定轴减速器，承载能力可以分散到数个啮合齿面上，冲击负载下的齿面接触应力更低，运行噪音也更小，1:24的减速比可以把三千转级别的伺服电机输出转速降到一百余转，匹配转盘、辊轴、直线滑台这类需要低速大推力的执行端非常合适。

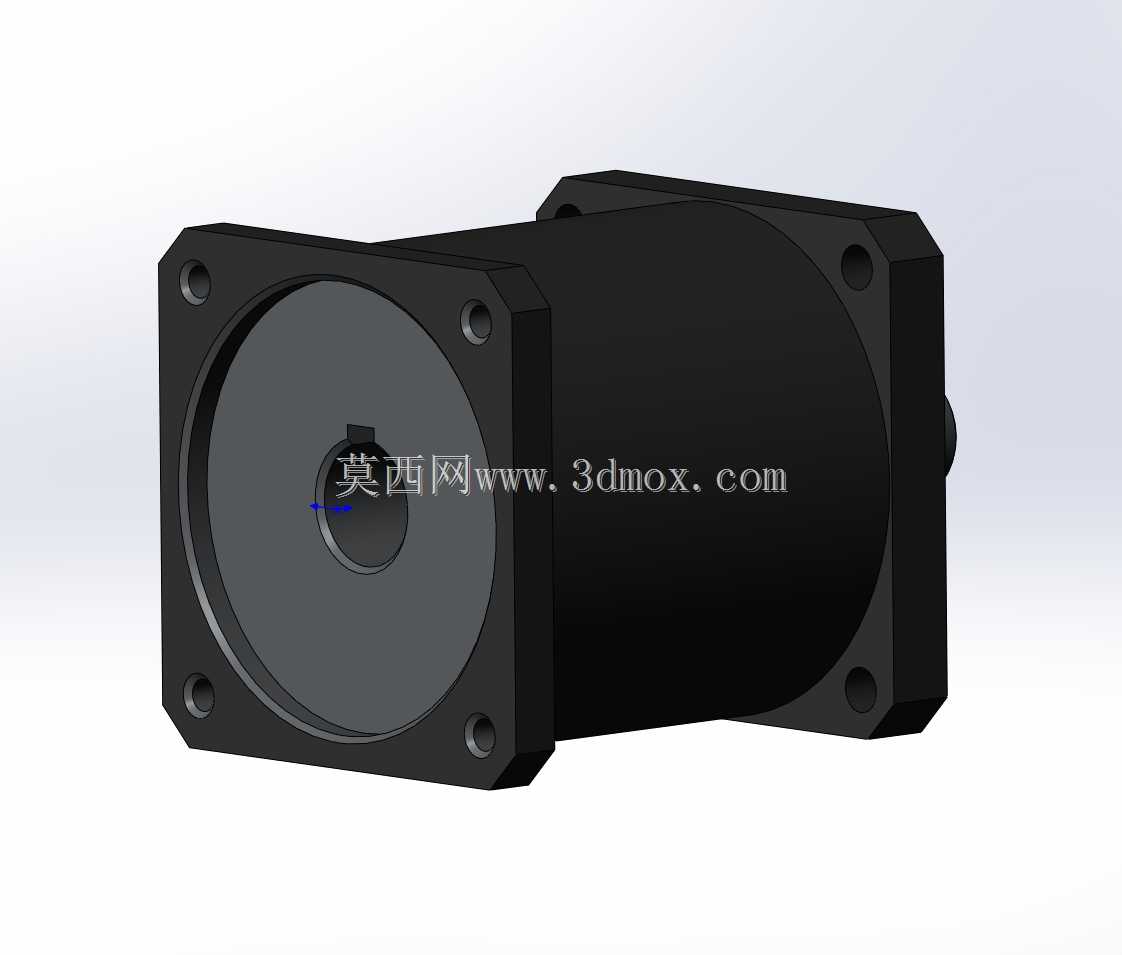

　　输出端采用单轴伸的结构设计，轴端加工有键槽，配套平键来传递扭矩，避免轴和负载轮毂之间出现相对滑动；输出轴的支撑位布置了两组轴承，分别靠近轴伸端和内侧行星架位置，跨距设计合理，可以承受一定量级的径向悬臂负载，当负载是同步带轮、链轮这类带径向拉力的传动件时，不需要额外加装外置支撑座也能稳定运行。输入端的对接位置预留了电机轴插入的空腔，夹紧机构可以直接抱紧电机轴，装配时不需要额外加工联轴器，既缩短了整机的轴向长度，也消除了联轴器本身带来的传动间隙和同轴度误差。

　　建模过程中把所有配合面的公差逻辑也做了对应体现：法兰止口的配合面采用小间隙定位，保证电机轴和齿轮箱输入轴的同轴度，避免电机轴受径向弯矩；内齿圈和外壳体之间采用止口定位加周向防转结构，防止齿圈在重载下出现跟转；行星轮的销轴和行星架之间预留轴承安装位，保证行星轮自转顺滑无卡滞。在做选型匹配时，工程师可以直接在装配体里替换不同长度的输出轴、调整法兰孔位的分布圆直径，快速适配不同功率的伺服电机、步进电机安装接口，不需要从零开始重构整个轮系外壳。这类减速箱在3C自动化的点胶、锁螺丝工位，木工雕刻机的进给驱动，以及小型AGV的轮边驱动场景中都有大量应用，紧凑的同轴布局可以让驱动单元的重心落在安装法兰的中心线上，设备高速启停时的振动更小，传动刚性也更足。
