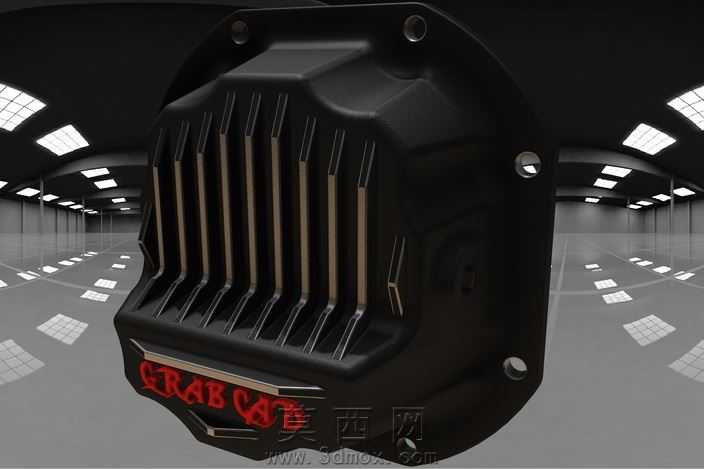

带散热鳍片的差速器端盖结构设计

该差速器端盖采用三维参数化建模完成整体结构设计，建模过程中首先围绕差速器壳体的装配基准，确定端盖的安装法兰轮廓，在法兰上均匀布置对应规格的安装孔位，保证孔位同轴度、端面平面度满足装配公差要求，确保端盖与差速器壳体装配后能够实现可靠密封，避免传动润滑油渗漏。端盖主体外侧设计有竖向排布的一体化散热鳍片结构，建模时对鳍片的厚度、间距、拔模角度做了参数化约束，既保证鳍片具备足够的结构强度，不会在车辆行驶振动工况下出现断裂变形，又能最大化拓展端盖的散热接触面积，帮助差速器内部齿轮传动产生的热量快速向外散发，维持差速器内部工作温度处于合理区间，延长齿轮润滑油以及传动齿轮的使用寿命。端盖下部预留了标识安装区域，建模时对该区域做了微凸的台面处理，保证标识附着的平整度，同时对端盖所有外边缘做了圆角过渡处理，避免锐边带来的装配划伤风险，也优化了端盖的应力分布，降低应力集中导致的壳体开裂隐患。渲染阶段为端盖赋予了哑光磨砂的硬质工程材质，模拟铝合金压铸成型后的表面质感，对散热鳍片的侧边做了细微的金属质感提亮处理，突出鳍片的立体层次，安装孔位内部赋予金属切削面的高光材质，还原机加工面的真实质感。场景搭建采用了室内影棚的布光方案，顶部阵列排布柔光光源，在端盖表面形成均匀柔和的光影反射，清晰展现散热鳍片的排布规律与端盖的曲面轮廓，底部搭配浅灰色的哑光地面，通过柔和的环境反射衬托端盖的厚重质感。设计过程中兼顾了端盖的结构强度、散热性能与装配便利性，在法兰与主体壳体的衔接位置做了加厚的加强筋过渡，提升端盖整体的抗冲击性能，能够应对复杂行驶工况下的外力冲击，同时端盖内壁的轮廓完全匹配差速器内部齿轮的运动包络，在保证足够壳体强度的前提下尽可能缩减端盖的整体重量，实现轻量化设计目标，适配传动系统的紧凑安装需求。
