单缸往复动力曲轴曲柄连杆传动构件

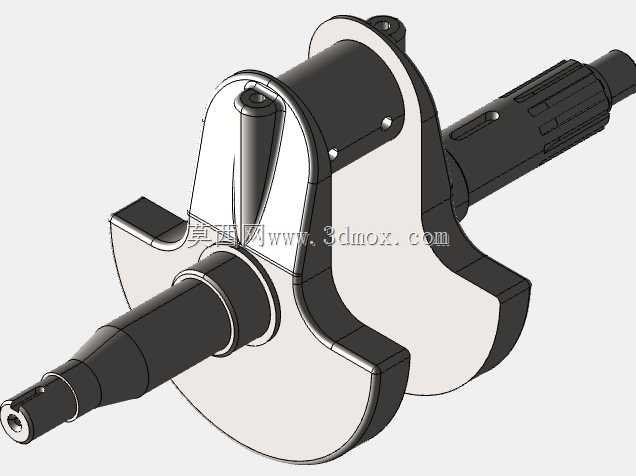

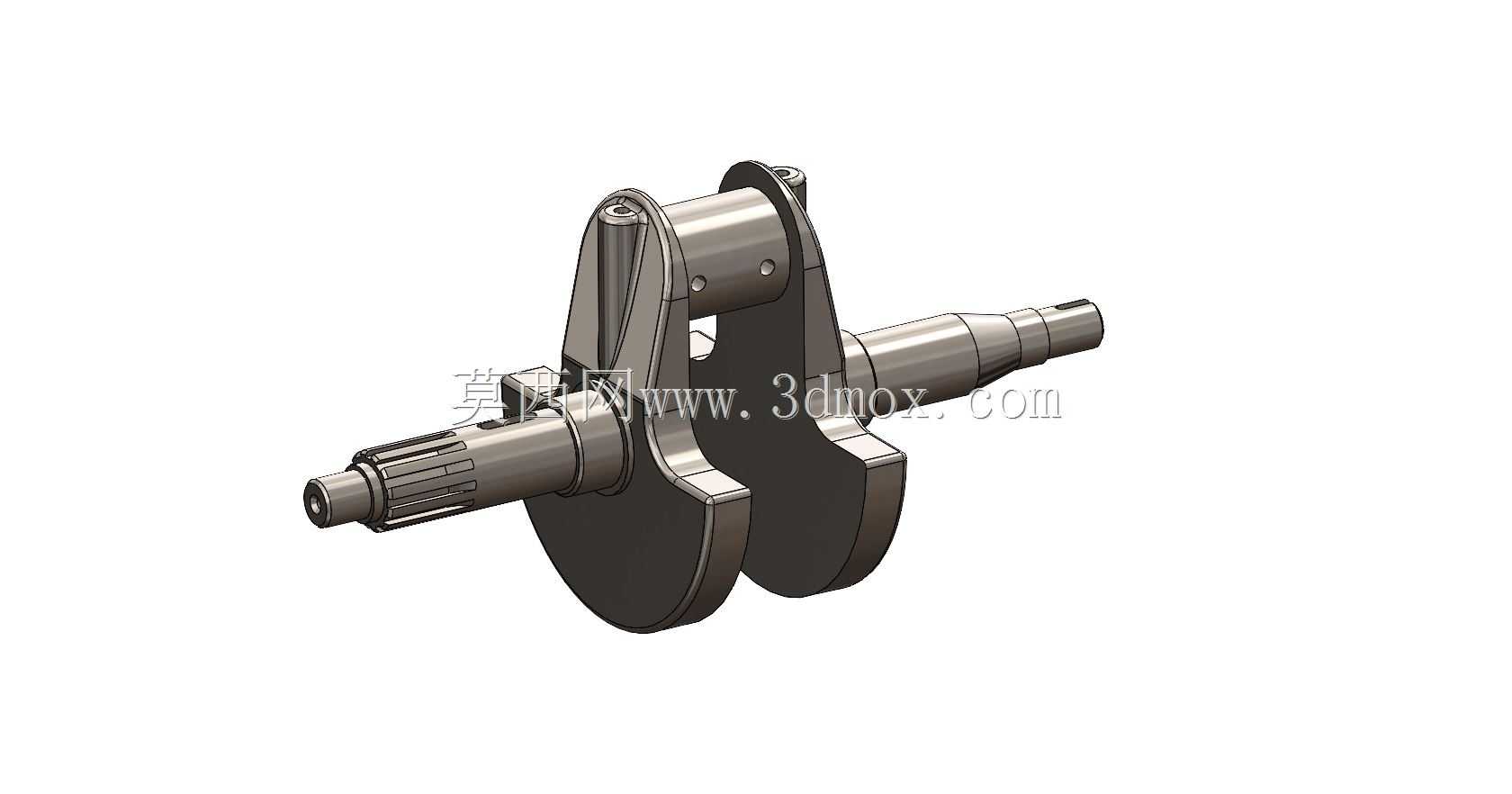

　　这套曲拐传动件的三维结构围绕小型往复式动力设备的核心运动转换需求搭建，整体采用单拐双支承的经典布局，两端主轴颈同轴布置作为整根轴的旋转基准，中间偏心段通过两侧扇形平衡配重与主轴形成固定偏心距，工作时连杆大头套装在偏心曲柄销上，活塞的直线往复行程经由连杆转化为曲轴的连续回转运动，向外输出扭矩。

　　从实际装机场景来看，这类小尺寸单缸曲轴广泛适配小型通用汽油机、微型空压机、便携发电机组、园林动力机具以及教学演示用内燃机实训台，在整机里承担着交变载荷传递的核心作用：燃烧室爆发压力推动活塞下行时，冲击力沿连杆传导至曲柄销，再通过曲拐的偏心力臂转化为旋转力矩，两端主轴颈则把径向、轴向载荷传递给箱体轴承座，维持整轴高速运转的同轴精度。

　　结构设计上，两侧配重块采用扇形外扩轮廓，重心刻意布置在曲柄销的对侧，运转时可抵消活塞连杆组往复运动产生的一阶惯性力，大幅降低整机振动幅值；配重外缘做圆弧过渡，避免高速回转时和箱体内壁、连杆杆身发生运动干涉。轴段采用阶梯轴布局，从两端向中间依次布置轴承配合轴颈、油封轴颈、定位轴肩，轴肩端面预留轴承内圈的轴向贴合面，油封位直径略小于轴承位，方便装配时从轴端依次压入油封、滚动轴承。轴端加工有花键与定位平面，用于安装飞轮、输出带轮或者正时驱动齿轮，保证动力输出时的周向定位不打滑。

　　建模过程中先以两端主轴颈的公共轴线为旋转基准，绘制偏心曲柄销的平行轴线，保证两轴中心距严格对应活塞行程的二分之一；再分别绘制两侧主轴段、曲柄臂、扇形配重的回转与拉伸轮廓，对所有轴肩过渡位置添加圆角特征，规避应力集中——实际工况里曲轴承受周期性弯扭复合载荷，轴颈和曲柄臂衔接的圆角位置是疲劳断裂高发区，圆角半径的取值直接影响零件疲劳寿命。曲柄销外圆和主轴颈外圆均按高表面精度要求设计，后续加工时需做磨削与表面强化处理，和轴瓦、滚动轴承配合时可降低摩擦磨损。

　　安装边界方面，整根轴的轴向总长度、各轴段直径、配重回转半径都严格匹配小型动力机的箱体内部腔室尺寸：装配时两端主轴颈穿入箱体两侧的轴承孔，轴承外圈卡在箱体轴承座孔内实现径向支承，轴端卡环嵌入轴颈卡槽完成轴向限位，防止曲轴运转时发生轴向窜动；曲柄销上套装连杆大头轴瓦，连杆小头通过活塞销连接活塞，活塞外圆和气缸内壁保持滑动配合，整套运动副的偏心行程、连杆长度、活塞销高度需要在装配阶段做运动干涉校验，确认活塞运行到上止点、下止点时，曲柄臂、配重、连杆杆身均不会和气缸底面、箱体内壁发生磕碰。

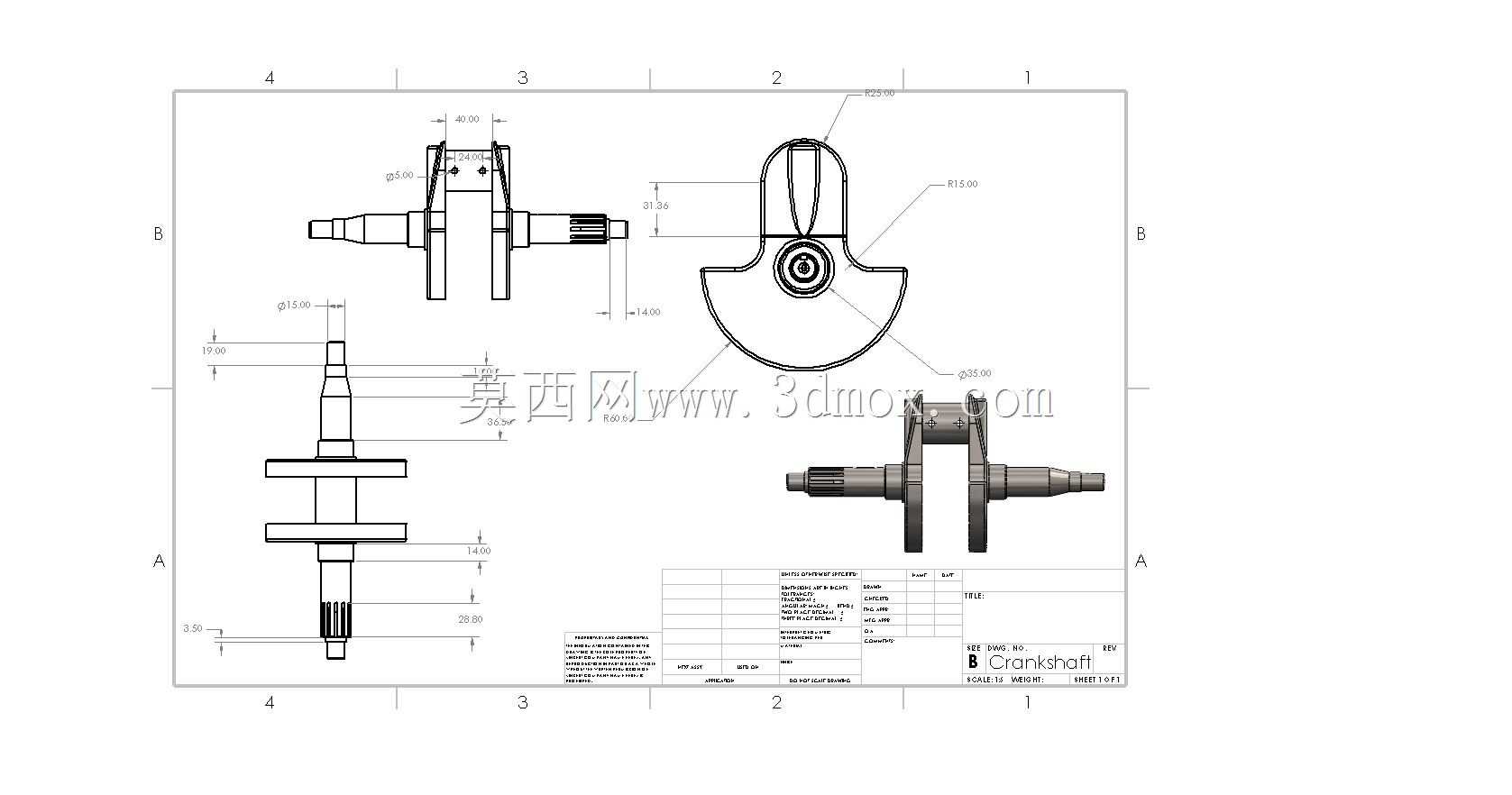

　　工程图视图完整覆盖了轴向投影视图、曲拐侧向视图以及三维轴测示意，所有配合轴颈的直径、偏心距、配重厚度、轴段长度、圆角位置都标注了清晰尺寸，标题栏明确构件名称为Crankshaft，既可以作为三维运动仿真的载体，验证曲柄连杆机构的运动轨迹与惯性力平衡效果，也能直接对接后续的工艺编制、毛坯锻造、机加工工序，给小型动力设备的传动系统设计提供完整的结构参考。
