便携运动饮水瓶透明塑料结构设计

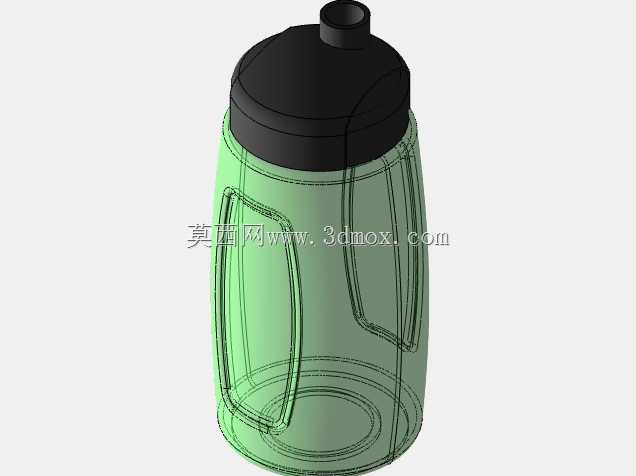

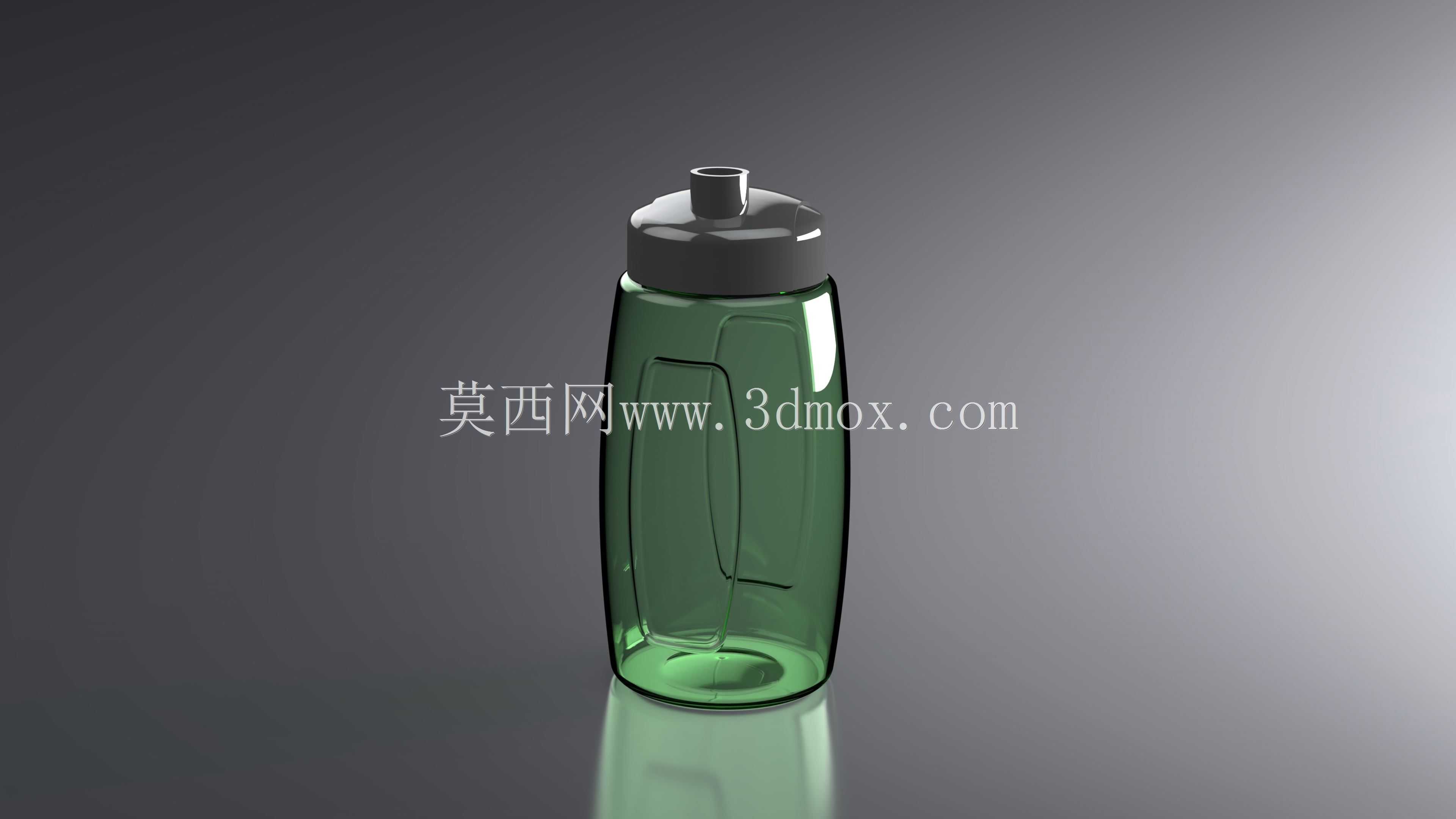

　　该模型呈现的是一款面向日常携带与运动补水场景的立式饮水瓶，主体采用透明绿色塑料材质，能够直观观察内部液位，适合健身、户外出行、办公通勤以及小型设备配套储水等使用环境。瓶身整体为细长回转体结构，底部做加厚圆弧过渡，既保证放置时的稳定接触面积，也降低注塑成型过程中底部应力集中带来的开裂风险。瓶身侧面设置内凹式握持区域，曲面与手掌贴合，使用者在单手抓取、倾斜饮水或放回支架时都能获得较明确的受力位置。

　　从结构设计角度看，瓶体并非简单等壁厚圆筒，而是在肩部、底部和握持区进行了连续曲面变化。瓶身下部直径略大，向上逐渐收窄，肩部以平滑弧面过渡到瓶口，这种轮廓有利于提高空瓶抗侧压能力，也便于液体在倾倒时形成稳定流向。外壁的透明效果在模型中通过材质表现区分，实际量产时可对应PET、PC或Tritan类透明塑料；若采用吹塑工艺，壁厚应沿瓶身高度合理分配，底部与瓶口螺纹区域需要保留较高强度，中部则可在满足刚度的前提下控制材料用量。

　　瓶盖部分采用深色塑料外观，顶部设置凸起的吸嘴结构，适合直接饮用或配合翻盖、硅胶阀使用。盖体与瓶口之间需要预留密封配合边界，通常通过螺纹旋合、密封圈压缩或卡扣压紧实现防漏。建模时瓶口外径、螺纹起止位置、盖体内部避让腔和吸嘴通道应保持同轴，否则装配后容易出现偏心、渗漏或拧合不顺。吸嘴根部做圆角加强，可减少反复咬合、弯折后产生白痕或断裂；盖顶外缘增加细微防滑面，也能提升湿手状态下的开启便利性。

　　瓶底设计为平稳支撑面，外缘环形接触，中部略微内凹，能够适应桌面、杯架和健身器材置物槽。对于车载或运动装备配套场景，瓶身最大外径需要与标准杯架孔径匹配，高度则要兼顾握持容量和放置空间；若用于机柜旁操作工位，还需确认瓶体放入支架后不会干涉周边管线、手柄或检修门开启。模型中瓶身反光面和底部倒影体现了光滑外壁，实际结构可在背面增加浅筋或标签平面，用于粘贴容量刻度、品牌标识或防滑条。

　　容量规划上，这类瓶型常见于中等容量随身水具，内部腔体应避免出现难以清洗的死角。肩部过渡不能过陡，否则清洗刷难以抵达瓶口下方；底部圆角也不宜过小，以减少液体残留和污渍积聚。若产品面向运动使用，可在盖体内部增加防漏阀、通气孔和密封垫；若面向低成本一次性包装，则瓶口结构可简化为标准螺纹盖，瓶身壁厚进一步减薄，并在周向设置加强纹路以抵抗运输挤压。

　　三维建模过程中，回转主体可通过草图轮廓旋转生成，握持凹面采用曲面裁剪与加厚控制，盖体、吸嘴和瓶身分别建立独立零件，便于检查装配间隙。工程出图时应重点标注瓶身最大直径、总高、瓶口配合直径、螺纹长度、底部支撑直径以及盖体外形包络。对于需要开模的方案，还要检查拔模方向、侧壁倒扣、螺纹抽芯和透明件表面熔接痕位置；瓶身外侧若存在大面积高光面，应尽量减少开孔和突兀分型线，以免影响外观。整体结构兼顾可视液位、单手握持、稳定放置和密封饮用，是典型日用塑料容器中较适合进行结构练习、工艺分析和装配干涉检查的水具模型。
