D32聚丙烯管道滤水器结构设计

　　该滤水器主要面向公称通径32mm的PP-R或聚丙烯管路，常用于民用供水、暖通循环、小型水处理支路、设备冷却水入口以及农业灌溉支管等场景。它的核心作用是在流体进入泵、阀、换热元件、精密喷嘴或终端用水设备之前，拦截水中的颗粒杂质，避免砂粒、焊渣、管垢、缠结纤维等硬质或悬浮污物随介质流动而造成卡滞、磨损、堵塞和密封面损伤。与金属Y型过滤器相比，这类塑料滤水器更强调与热熔承插管路的一致性，材料耐腐蚀、重量轻、内壁光滑，适合水温与压力等级在塑料管道允许范围内的清水或弱腐蚀介质系统。

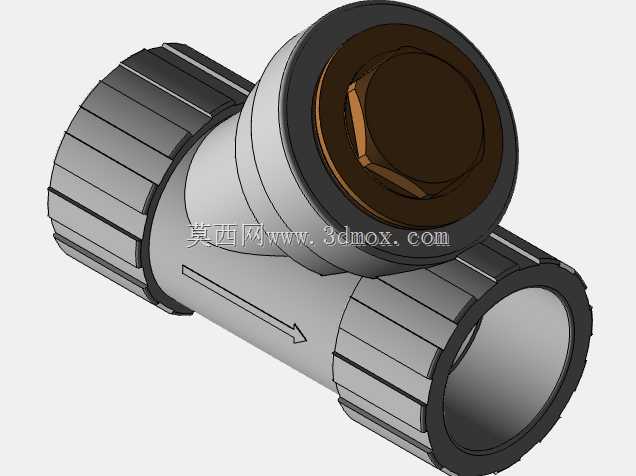

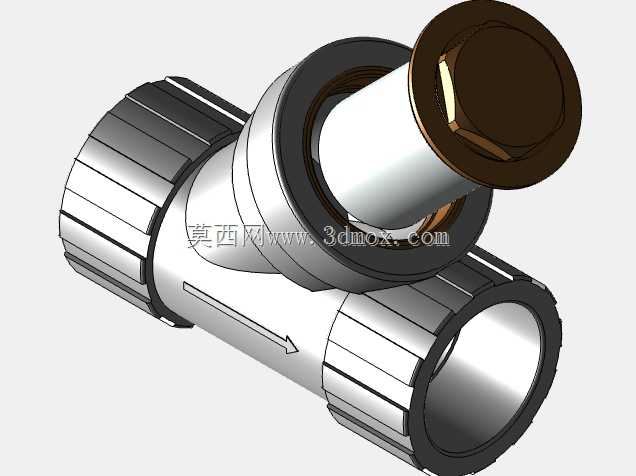

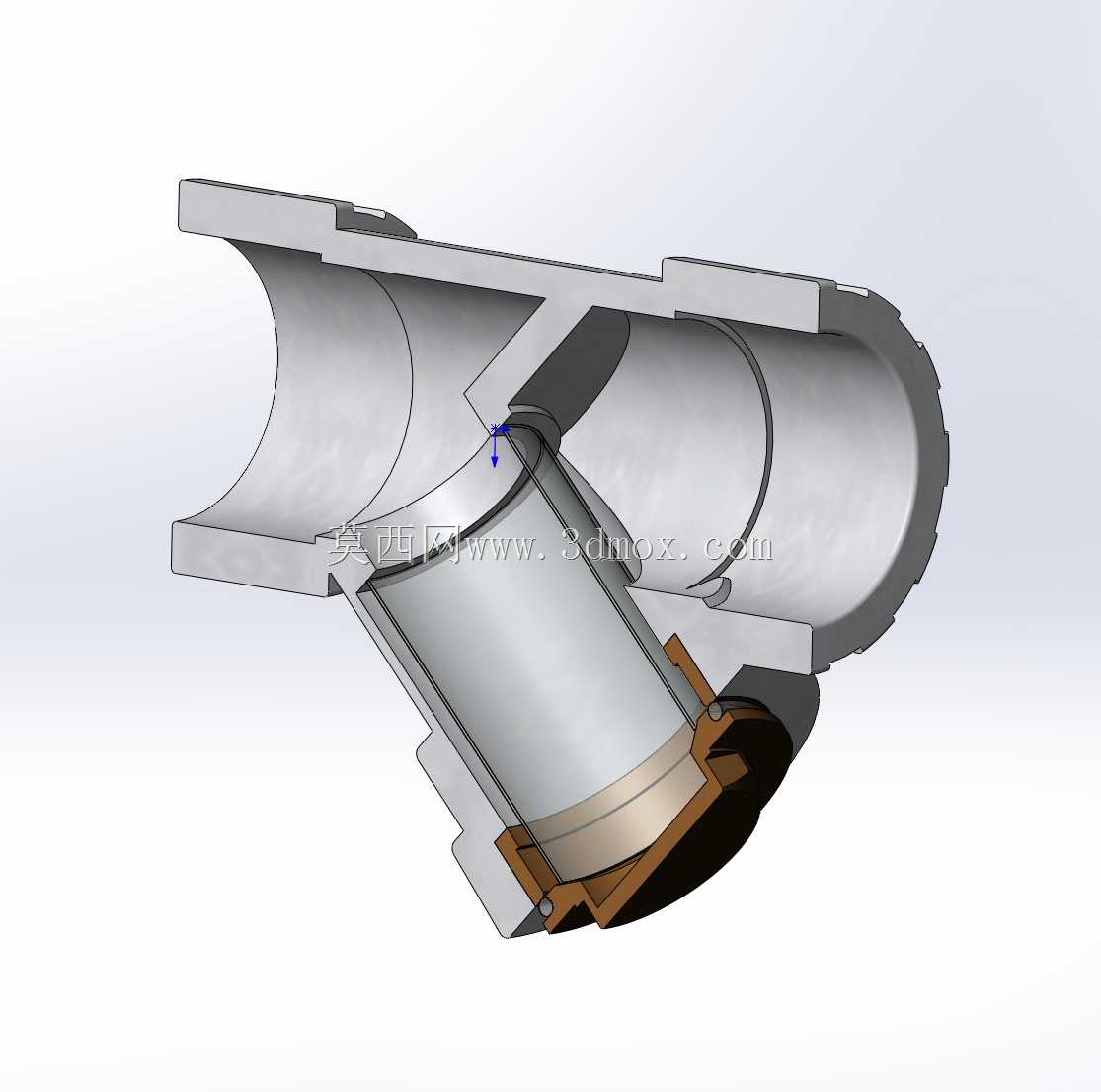

　　从结构布置看，模型采用斜置滤腔与直通主管路结合的形式。主流道沿管道轴线贯通，两端设置带防滑棱的承插连接段，用于与D32规格管材进行热熔或承插连接；中部侧向扩展出封闭滤筒，内部容纳网状过滤元件。流体进入设备后，一部分流向沿主管通过，另一部分在压差作用下穿过滤网，杂质被截留在滤腔底部或网面外侧，清洁介质再汇入下游通道。斜向滤筒并非单纯造型处理，它兼顾了过滤面积、污物容纳空间和检修拆卸方向，使滤芯能够从端部旋开或拆开后取出，而不必将整个过滤器从管路上切除。

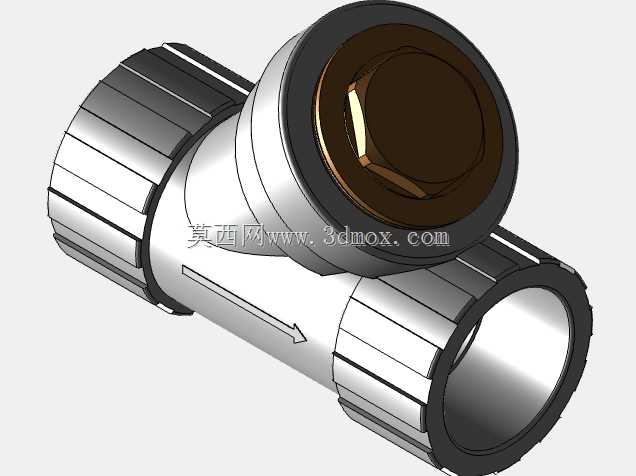

　　端部大尺寸六角结构是建模和实际装配中都需要重点关注的部位。该结构为滤筒盖提供扳手受力面，便于运维人员使用常规工具施加拧紧或拆卸扭矩；外圈密集的轴向防滑棱则增强手动旋拧时的摩擦力，也使塑料件外观具有明显的装配识别特征。设计时需要在棱齿深度、拔模斜度和壁厚之间取得平衡：棱齿过浅会失去防滑作用，过深则可能造成局部缩痕、应力集中或成型困难；六角面尺寸既要满足扳手开度，又不能过度增大外形包络，以免在狭窄管井、吊顶或设备背板内部发生干涉。

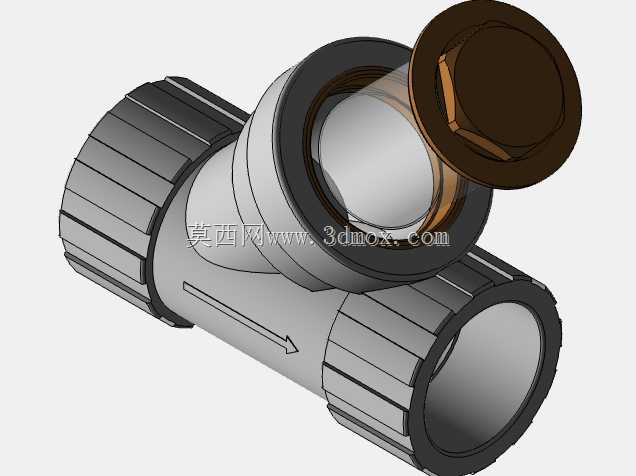

　　模型对壳体壁厚、承插深度、端部圆角和流向标识均有体现。承插口的内径与长度应围绕D32管材的实际外径和热熔插入要求确定，接口根部保留圆角过渡，以降低安装时因偏斜插入造成的边缘应力。壳体外表面的箭头用于指示介质流动方向，在装配阶段可防止反向安装。虽然滤网内部细节在外观展示中不完全展开，但滤腔容积、端盖密封位置和滤网取放路径已经通过外部结构表达出来；实际工程设计中，还需进一步明确网孔规格、密封圈槽尺寸、端盖螺纹螺距以及滤芯定位台阶。

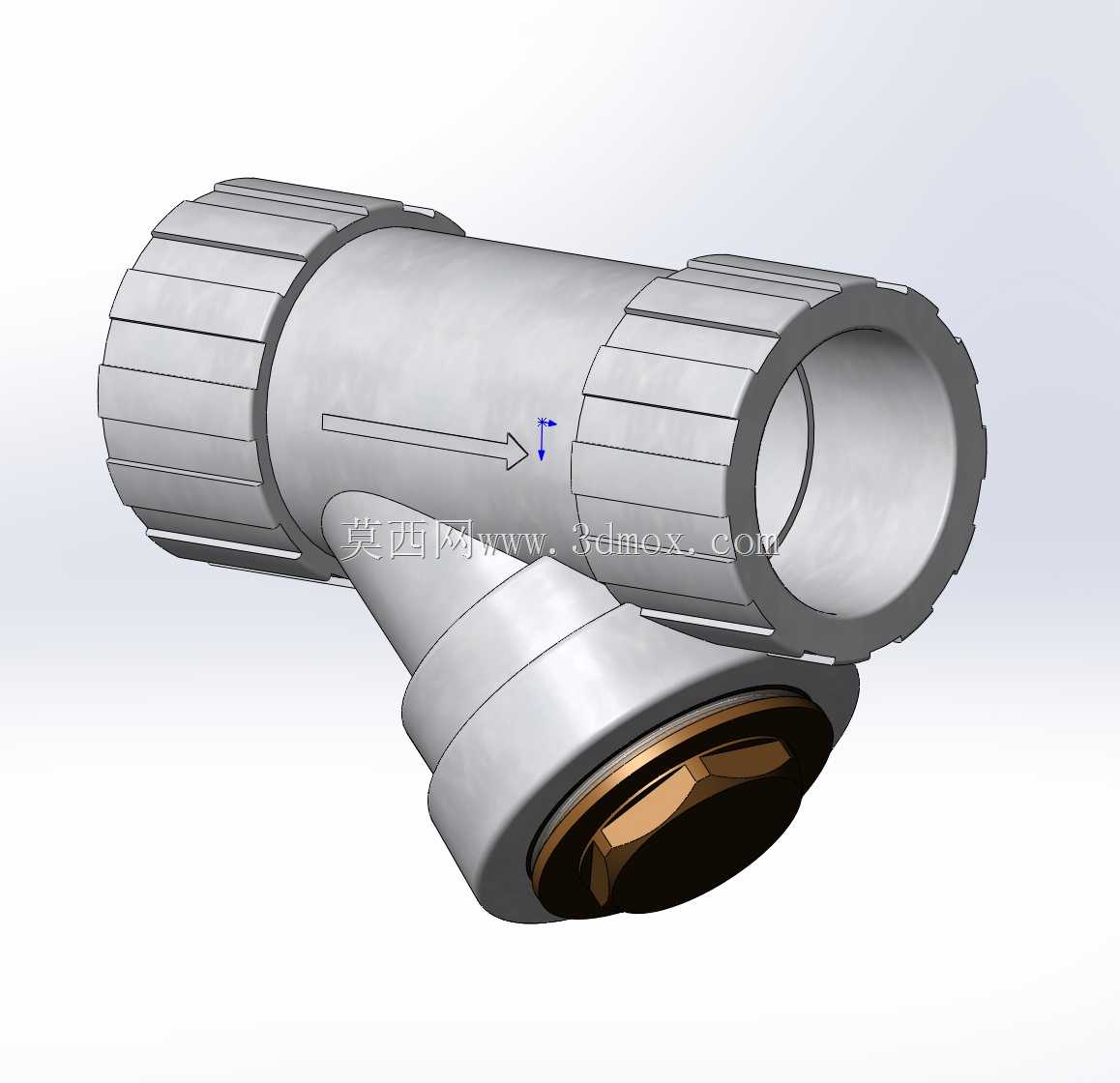

　　安装边界方面，该滤水器不是简单按直管长度预留空间。直通两端需要保留管材插入和热熔操作空间，斜向滤筒侧下方应预留开盖、抽芯和排污维护空间；若布置在墙边或桥架附近，滤筒端盖与障碍物之间应能放入扳手并允许手部操作。管路支撑也应靠近过滤器两侧设置，避免设备重量和滤腔积水载荷全部由塑料管口承担。水平安装时，滤筒通常朝向斜下方，便于杂质沉积和拆卸清理；若系统存在频繁启停或水锤现象，还应在上下游配置可靠固定和必要的缓冲措施。

　　三维建模过程中，可先以主管轴线建立直通流道，再按滤筒倾斜角度创建侧腔实体，通过布尔合并形成壳体外形；承插端、防滑棱、六角盖和密封台阶分别采用旋转、阵列、拉伸和切除特征完成。网状滤芯可根据展示需求采用简化纹理或实体网孔建模，但用于结构校核时应保留真实流通面积和安装尺寸。整体造型虽然属于管路附件，却涉及流体路径、塑料成型、装配维护和现场空间协调等多方面约束，适合作为给排水辅件设计、塑料管路设备选型以及过滤器结构教学的参考对象。
