120毫米方形轴流散热风机结构

　　该结构对应的是电子电气设备中常见的120毫米方形轴流散热风机，整体外廓采用正方形安装框架，厚度方向控制在25毫米左右，属于薄型强迫风冷部件。它的使用场景并不局限于台式计算机机箱，在工业控制柜、变频驱动器、伺服驱动器、通信机柜、电源模块、焊接设备、小型自动化控制台以及测试仪器内部都能见到同类结构。设备运行时，功率器件、变压器、整流桥、母线和电阻等元件会持续产生热量，仅依靠自然对流往往无法把温升限制在允许范围内，此时这类风机通过定向气流带走热空气，使柜内温度场更加均匀，降低局部热点对电子元件寿命的影响。

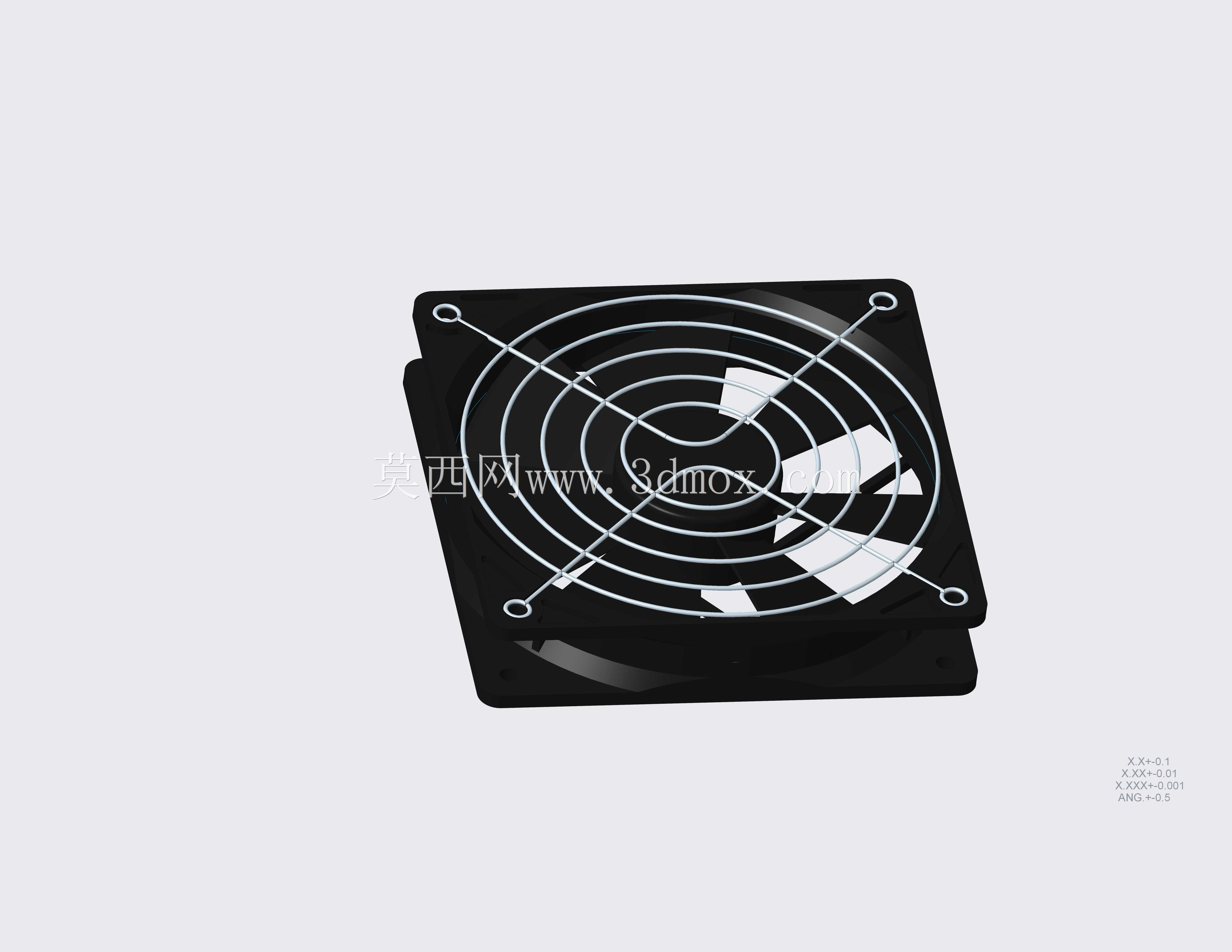

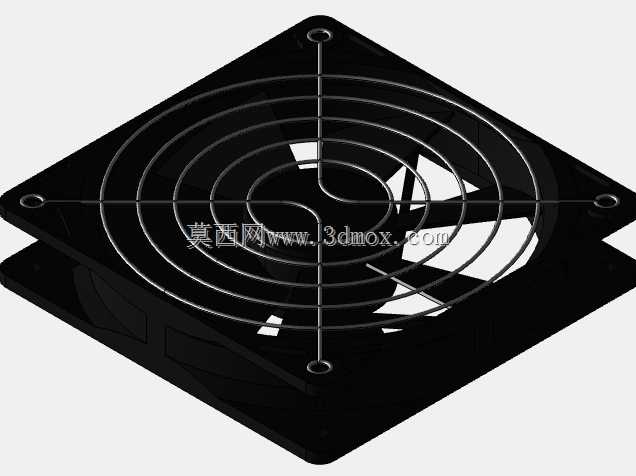

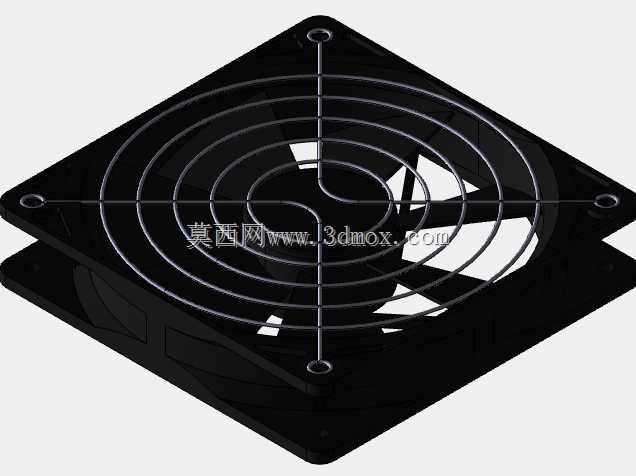

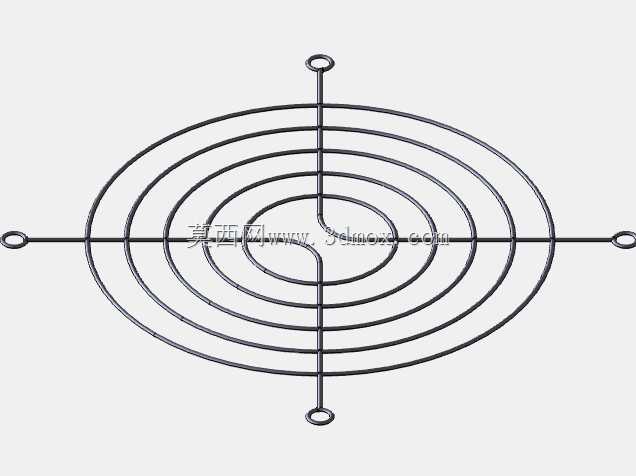

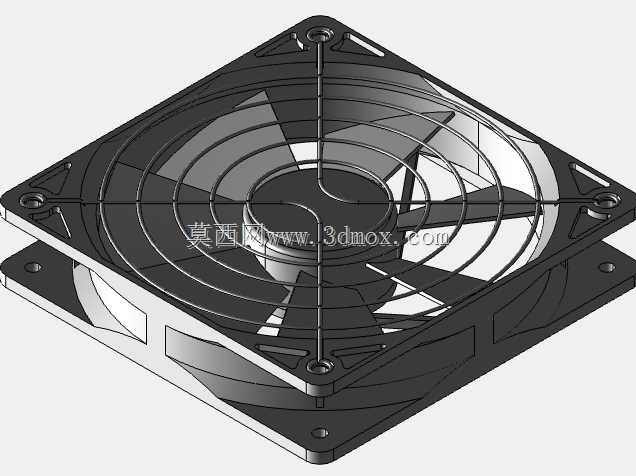

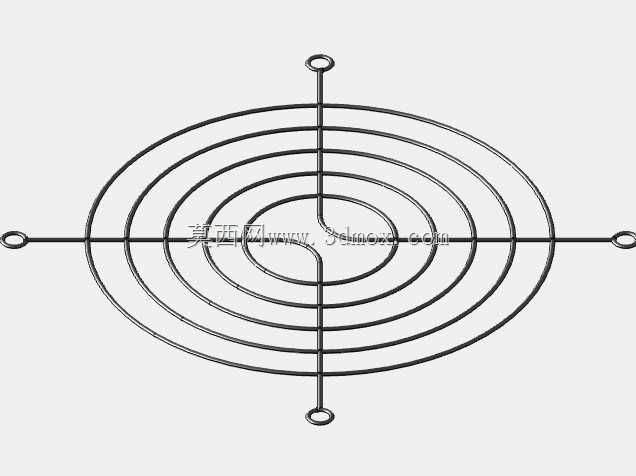

　　从结构组成看，方形外框承担安装定位、风道约束和防护支撑作用。框架四角设置安装孔，孔位与120毫米规格风机的通用边界相匹配，便于使用螺钉固定在机箱面板、机柜支架或散热风道隔板上。外框中间容纳叶轮、电机容纳区和支撑筋，正面防护网与框架形成一体视觉关系。防护网并非单纯装饰件，它可以避免手指、线束端头或较大异物直接接触高速旋转的叶片，同时网格间距需要在通风面积和安全防护之间取得平衡：过密会增加风阻、降低有效风量，过疏则防护能力不足。模型中网罩采用同心圆与径向杆件组合，能够在覆盖叶轮投影区域的同时保留较大开口率。

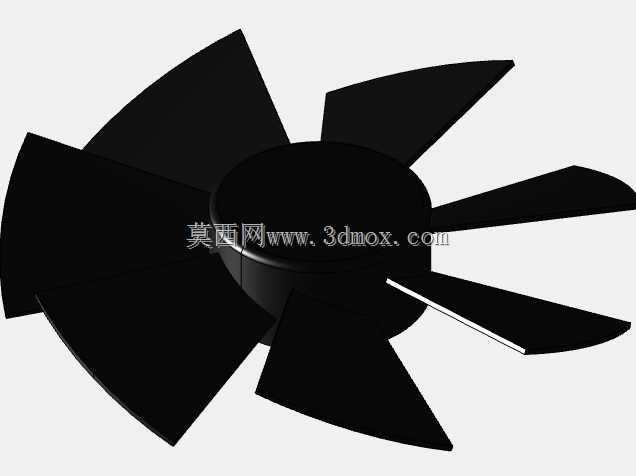

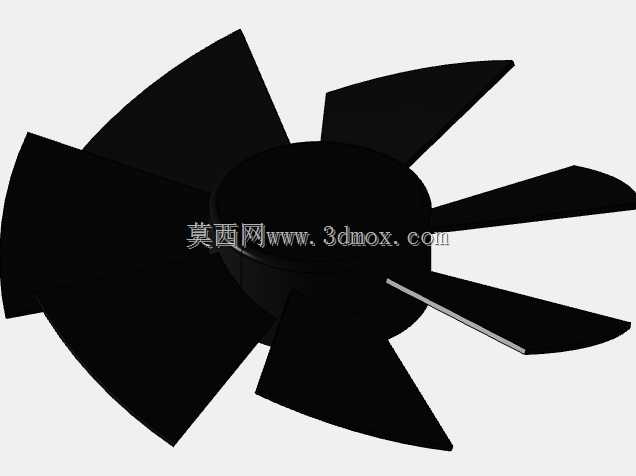

　　叶轮部分采用轴流式叶片布局，气流方向大致沿风机厚度方向穿过框架。叶片前缘、后缘和叶尖曲率决定了空气进入和排出的状态，叶片数量、扭角和弦长会影响风压、风量与噪声之间的匹配。对于机箱和电气柜散热而言，风机通常不需要承担长距离管道输送任务，但需要克服防尘网、线束、板卡和柜体开孔带来的阻力，因此叶片造型既要有一定压升能力，也要避免在小空间内产生过于明显的湍流噪声。黑色方形框体与深色叶轮的组合，也便于在黑色机柜、服务器机箱和工业设备内部保持外观统一。

　　安装边界设计时，首先要确认方形外框的边长和轴向厚度。120毫米×25毫米的规格意味着它适合在设备侧壁、背板或顶部预留近似方形开孔的位置使用，安装面需要保持平整，避免框架受压变形后擦碰叶尖。四角安装孔周围应留出螺钉头、垫圈以及工具操作空间；若采用橡胶减振钉，则要在孔位周围预留弹性件压缩和装配余量。风机与内部线束之间应保持安全距离，尤其是电源线、风扇引出线和信号线，不能贴靠叶片路径布置。风机外侧若叠加防尘海绵或过滤网，需要定期维护，因为滤材积尘后会显著提高风阻，使实际风量下降。

　　在三维建模过程中，这类产品适合按照真实装配关系拆分框架、叶轮、防护网、电机筒体、支撑筋和紧固件位置。外框可通过薄壁实体加圆角处理体现注塑件特征，边角圆角能够减少应力集中，也符合塑料成型时材料流动和脱模的需要。叶轮建模应重点保证叶片曲面的连续性，叶尖与风圈之间保留均匀间隙，间隙过小会放大制造误差带来的擦碰风险，间隙过大则会形成回流损失。防护网的同心圆和径向筋条可采用阵列与投影方式建立，既减少重复建模工作量，也能准确表达通风遮挡比例。

　　从设备选型角度看，该类风机通常用于形成稳定的横向或纵向冷却通道。设计者在布置时需要明确冷风入口和热风出口，避免风机在封闭柜体内单纯搅动空气而无法完成热量交换。若进风口与出风口距离过近，气流可能短路，表面上风机运转正常，实际发热元件仍处于高温区域。合理做法是让气流经过散热器、功率模块或密集板卡区域，再从柜体另一侧排出。对于噪声敏感的办公设备或实验室仪器，可以通过降低转速、增加减振垫、优化网罩开孔和改善风道过渡来减弱振动与风噪；对于工业控制柜，则更关注长期运行可靠性、防尘维护和安装互换性。

　　该模型的价值在于把常见散热风机的外部轮廓、安装孔位、叶轮形态、防护网结构和风道关系完整呈现出来。结构工程师在做机柜布局时，可以据此校核安装空间、维护空间、气流方向与周边零件干涉；三维建模人员也可以参考其框架薄壁、叶片曲面、网罩阵列和四角固定结构，掌握小型轴流风机从外观到装配边界的建模方法。整体结构简洁，但涉及空气流动、安全防护、安装互换和设备热管理等多个工程环节，是电子电气设备热设计中非常典型的通用冷却部件。
