IP65防护壁挂式电气接线密封箱体

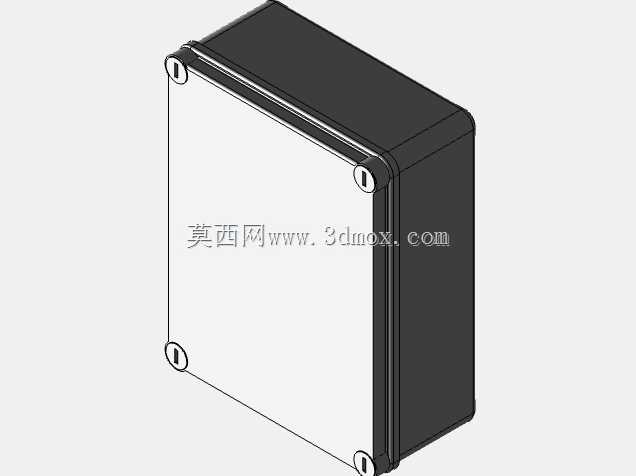

　　这款密封电气箱体的三维结构围绕户外与潮湿工况的接线防护需求搭建，整体外形为规整长方体，标称外廓尺寸220mm×170mm×80mm，属于中小容量端子接线箱的常用规格。在现场布线场景里，这类箱体常被固定在生产线立柱、设备侧壁、户外管廊支架或者厂房墙面，用来归集动力回路分支端子、传感器信号转接端子、低压控制线路接头，把裸露的接线点完全封闭在壳体内部，避免粉尘堆积、喷淋水侵入造成的端子锈蚀、短路与误动作。

　　建模时先从安装边界倒推结构：箱体深度80mm，扣除盒体壁厚、内部端子导轨占用空间后，剩余走线深度可容纳常规UK系列端子排、少量接线余量与线缆弯曲半径，不会出现箱门关不上、线缆硬折压在密封面上的问题。正面箱盖采用四角外露快拧螺钉的压紧形式，四个螺钉沿箱盖对角分布，拧紧后箱盖整体压合在盒体口沿的密封胶条上，四角受力均匀，不会出现长边中部密封间隙偏大的情况；螺钉端部做了限位结构，松盖时螺钉不会从箱盖孔中脱落，现场开盖检修不用额外收纳小零件，避免高空作业时零件掉落。

　　壳体所有外露棱边都做了圆角过渡，没有尖锐冲切棱角，一方面是注塑或者板材折弯成型时的工艺需求，减少应力集中开裂风险，另一方面现场安装人员搬运、接线时不会被锐边划伤。盒体背部预留壁挂固定孔位，安装时可先在墙面打出膨胀螺栓点位，挂装箱体后再锁紧固定件，单人即可完成就位，不需要托举箱体同时对位拧螺丝。箱体侧面预留敲落孔或者可开孔区域，工程现场可根据进出线缆数量、管径，搭配防水格兰头完成线缆引入，格兰头压紧线缆外皮后，和箱体自身的IP65防护等级形成完整密封链路，哪怕是车间冲洗地面的飞溅水、户外短时淋雨，都不会渗入盒腔内部。

　　从结构设计逻辑看，盒体与箱盖的配合止口做了叠边结构，箱盖扣合后止口形成迷宫路径，即便密封胶条长期使用出现轻微压缩永久变形，飞溅水流也不会直接直冲胶条接触面，进一步提升防护可靠性。内部腔体没有多余的加强筋凸起干扰端子排安装，底部预留标准DIN导轨安装卡槽位，也可根据需求直接打孔固定端子台、分线端子、小型继电器模块，适配不同的接线方案。

　　在三维建模过程中，需要重点核对几个装配干涉点：一是箱盖螺钉完全拧入时，螺钉尾部不能伸入盒腔过多，避免顶住内部端子或者导线；二是盒体口沿的密封胶条安装槽深度要匹配胶条压缩量，压缩率控制在合理区间，压得太死会导致箱盖边角翘曲，压量不足又会失去密封效果；三是背部壁挂孔的中心距要和现场常用安装支架孔位匹配，同时孔位周边做局部加厚，承受箱体满载端子与线缆的重量时不会出现安装孔开裂。

　　这类箱体在自动化产线、光伏户外接线、市政管网控制、机床辅助接线场景中用量很大，选型时首先确认外形尺寸能否容纳所需端子数量与走线弯曲空间，再核对防护等级是否适配现场粉尘、水汽条件，最后确认安装孔位、进出线开孔位置和现场布线路径匹配。模型完整还原了盒体、箱盖、压紧螺钉、密封配合面的所有结构细节，结构工程师可以直接在此基础上调整内部端子排布、开出线孔，也可以将其并入整台设备的外部布线装配体中，校验箱体和周边设备、支架的安装间隙，避免现场施工时出现箱体和管线、相邻部件碰撞的问题。箱盖的开合行程、螺钉的操作空间也在模型中按实际比例呈现，模拟检修开盖时，箱盖不需要完全拆下即可完成端子接线、紧固与线路排查，大幅降低现场维护的操作难度。
